申请日2018.01.29
公开(公告)日2018.09.28
IPC分类号C02F9/04
摘要
本实用新型提供了一种设计合理的卫星式柔印机水墨印刷污水处理系统。一种卫星式柔印机水墨印刷污水处理系统，包括集水箱、混合器、加药器、第一沉淀罐、第二沉淀罐、集渣罐、过渡水池和清水池，集水箱出水口连接第一沉淀罐水入口，第一沉淀罐水出口接第二沉淀罐入口，第二沉淀罐水出口连接过渡水池进口，过渡水池出口经过滤器连接清水池，第一沉淀罐及第二沉淀罐的沉淀口连接集渣罐。
权利要求书

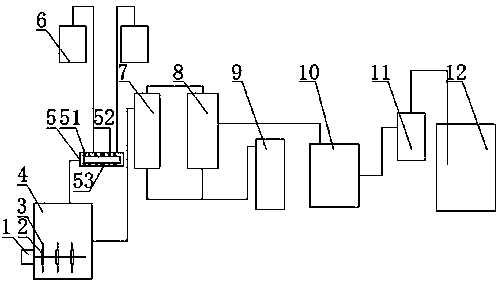

1.一种卫星式柔印机水墨印刷污水处理系统，其特征在于：包括集水箱(4)、混合器(5)、加药器(6)、第一沉淀罐(7)、第二沉淀罐(8)、集渣罐(9)、过渡水池(10)和清水池(12)，集水箱(4)出水口连接第一沉淀罐(7)水入口，第一沉淀罐(7)水出口接第二沉淀罐(8)入口，第二沉淀罐(8)水出口连接过渡水池(10)进口，过渡水池(10)出口经过滤器(11)连接清水池(12)，第一沉淀罐(7)及第二沉淀罐(8)的沉淀口连接集渣罐(9)。
2.根据权利要求1所述卫星式柔印机水墨印刷污水处理系统，其特征在于：集水箱(4)外壁设有电机(1)，电机(1)输出端连接多个转动盘(2)，转动盘(2)上设有多个转动齿(3)。
3.根据权利要求1或2所述卫星式柔印机水墨印刷污水处理系统，其特征在于：混合器(5)包括内壳(52)、外壳(53)和设置内壳与外壳之间的加热片(51)。
4.根据权利要求1或2所述卫星式柔印机水墨印刷污水处理系统，其特征在于：集渣罐(9)设置有压榨机构，压榨机构包括压紧缸(91)、上板(92)、下板(94)、压紧板(96)和滤布(93)，压紧缸(91)设置集渣罐(9)顶部，压紧缸(91)连接上板(92)，上板(92)和下板(94)之间设置滤布(93)，下板(94)经连杆机构(95)连接压紧板(96)。
说明书
卫星式柔印机水墨印刷污水处理系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种卫星式柔印机水墨印刷污水处理系统，属于环保技术领域。
背景技术
卫星式柔印机水墨印刷里包含有树脂、表面活性剂、溶剂、有机颜料等。印刷机在更换颜色时必须对机器粘黏油墨的部位进行清洗，清洗过程油墨熔解在清洗水中，清洗水成含有油墨所含各种成分的污水。
这些污水传统的做法是通过一个收集装置收集，集中处理后排放到下水道中，在集中处理过程中，需要频繁的更换收集装置，而且在更换过程中，容易造成污水的泄露，影响环境。
实用新型内容
本实用新型要解决的技术问题是提供了一种设计合理的卫星式柔印机水墨印刷污水处理系统。
本实用新型为实现上述目的，通过以下技术方案实现：
一种卫星式柔印机水墨印刷污水处理系统，包括集水箱、混合器、加药器、第一沉淀罐、第二沉淀罐、集渣罐、过渡水池和清水池，集水箱出水口连接第一沉淀罐水入口，第一沉淀罐水出口接第二沉淀罐入口，第二沉淀罐水出口连接过渡水池进口，过渡水池出口经过滤器连接清水池，第一沉淀罐及第二沉淀罐的沉淀口连接集渣罐。
所述卫星式柔印机水墨印刷污水处理系统优选方案，集水箱外壁设有电机，电机输出端连接多个转动盘，转动盘上设有多个转动齿。
所述卫星式柔印机水墨印刷污水处理系统优选方案，混合器包括内壳、外壳和设置内壳与外壳之间的加热片。
所述卫星式柔印机水墨印刷污水处理系统优选方案，集渣罐设置有压榨机构，压榨机构包括压紧缸、上板、下板、压紧板和滤布，压紧缸设置集渣罐顶部，压紧缸连接上板，上板和下板之间设置滤布，下板经连杆机构连接压紧板。
本实用新型的优点在于：设置集水箱、混合器、加药器、第一沉淀罐、第二沉淀罐、集渣罐、过渡水池，经过一系列处理达到环保标准，集渣罐设置有压榨机构可以对污泥进行压榨。
