申请日2018.01.29
公开(公告)日2018.09.14
IPC分类号C02F1/469; C02F103/34
摘要
一种利用双极电渗膜处理分子筛生产废水的装置，包括处理池，所述处理池的一侧开设有安装槽，安装槽内设有双极电渗膜本体，双极电渗膜本体的外侧固定安装有安装框，安装框滑动安装在安装槽内，安装槽的两侧内壁上均开设有储液槽，安装槽的顶部内壁和底部内壁上均开设有卡柱槽，两个卡柱槽相互远离的一侧内壁上均焊接有拉伸弹簧，两个拉伸弹簧相互靠近的一端均焊接有卡柱，卡柱滑动安装在对应的卡柱槽内，安装框的顶部和底部均开设有卡槽。本实用新型结构简单，操作方便，能够将双极电渗膜本体快速的从处理池上拆卸下来，从而便于对双极电渗膜本体进行更换或清理，方便了人们的使用。
权利要求书

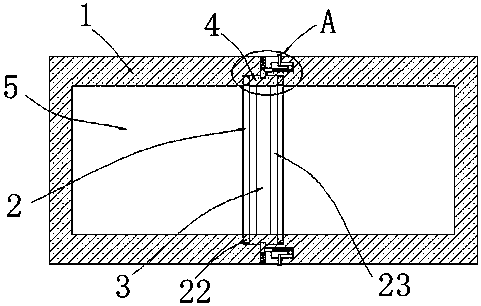

1.一种利用双极电渗膜处理分子筛生产废水的装置，包括处理池(1)，其特征在于，所述处理池(1)的一侧开设有安装槽(2)，安装槽(2)内设有双极电渗膜本体(3)，双极电渗膜本体(3)的外侧固定安装有安装框(4)，安装框(4)滑动安装在安装槽(2)内，安装槽(2)的两侧内壁上均开设有储液槽(5)，安装槽(2)的顶部内壁和底部内壁上均开设有卡柱槽(6)，两个卡柱槽(6)相互远离的一侧内壁上均焊接有拉伸弹簧(7)，两个拉伸弹簧(7)相互靠近的一端均焊接有卡柱(8)，卡柱(8)滑动安装在对应的卡柱槽(6)内，安装框(4)的顶部和底部均开设有卡槽(9)，两个卡柱(8)相互靠近的一侧分别延伸至对应的卡槽(9)内，卡柱槽(6)的一侧内壁上开设有卡杆槽(10)，两个卡杆槽(10)相互远离的一侧内壁上均开设有凹槽(15)，卡杆槽(10)远离卡柱槽(6)的一侧内壁上焊接有压缩弹簧(11)，压缩弹簧(11)靠近卡柱槽(6)的一端焊接有卡杆(12)，卡杆(12)滑动安装在对应的卡杆槽(10)内，卡柱(8)靠近卡杆槽(10)的一侧开设有定位槽(13)，卡杆(12)的一侧延伸至对应的定位槽(13)内，两个凹槽(15)相互远离的一侧内壁上均开设在转动孔(16)，转动孔(16)内转动安装有转轴(17)，转轴(17)的外侧固定连接有拉丝(18)，拉丝(18)远离转轴(17)的一端与对应的卡杆(12)的另一侧固定连接，两个转轴(17)相互远离的一端均焊接有旋钮(21)，两个旋钮(21)均位于处理池(1)的外侧，两个卡柱槽(6)相互远离的一侧内壁上均开设有针孔(14)。
2.根据权利要求1所述的一种利用双极电渗膜处理分子筛生产废水的装置，其特征在于，所述凹槽(15)的一侧内壁上转动安装有绕线轴(19)，绕线轴(19)的外侧与对应的拉丝(18)的外侧滑动连接。
3.根据权利要求1所述的一种利用双极电渗膜处理分子筛生产废水的装置，其特征在于，所述安装槽(2)的两侧内壁上均固定安装有密封圈(22)，两个密封圈(22)相互靠近的一侧分别与安装框(4)的两侧滑动密封连接。
4.根据权利要求1所述的一种利用双极电渗膜处理分子筛生产废水的装置，其特征在于，所述安装框(4)的一侧设有安装孔(23)，双极电渗膜本体(3)固定安装在安装孔(23)内。
5.根据权利要求1所述的一种利用双极电渗膜处理分子筛生产废水的装置，其特征在于，所述卡柱(8)的横截面和卡柱槽(6)的横截面均为矩形结构。
6.根据权利要求1所述的一种利用双极电渗膜处理分子筛生产废水的装置，其特征在于，所述转轴(17)的外侧固定套设有轴承(20)，轴承(20)的外圈固定安装在对应的转动孔(16)内。
说明书
一种利用双极电渗膜处理分子筛生产废水的装置
技术领域
本实用新型涉及物理领域，尤其涉及分子筛生产废水的处理技术，特别是一种利用双极电渗膜处理分子筛生产废水的装置。
背景技术
TS-1分子筛是一种具有MFI结构的钛硅分子筛，它具有优良的选择氧化性能和较高的催化活性，在烯烃的环氧化、环己酮肟化以及醇的氧化等有机氧化反应中显示出良好的催化活性，因而被广泛应用，经检索，公布号为CN105540944A的专利文件公开了废水的处理方法和废水处理系统以及分子筛的制备方法和分子筛制备系统，所述废水处理方法包括可选地将含有季铵根离子的废水与沉淀剂接触，使废水中的硅形成胶体并进行固液分离后，进行电渗析，得到季铵根离子含量降低的第一淡化水以及含有季铵根离子的浓缩液;将浓缩液进行双极膜电渗析处理，得到酸液、含有季铵根离子的碱液以及可选的第二淡化水，这种设计的方法能有效地降低废水中的季铵根离子(特别是四丙基季铵根离子)含量，在实现降低废水的季铵根离子含量，进而降低废水的COD值的同时，将季铵根以季铵碱的形式回收，回收的季铵碱和淡化水可以循环使用，基本没有外排的废水。
但上述设计还存在不足之处，双极膜在使用时容易附着污染物，且容易发生损坏，而上述设计不便于对双极膜进行拆卸更换，不利于使用。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种利用双极电渗膜处理分子筛生产废水的装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种利用双极电渗膜处理分子筛生产废水的装置，包括处理池，所述处理池的一侧开设有安装槽，安装槽内设有双极电渗膜本体，双极电渗膜本体的外侧固定安装有安装框，安装框滑动安装在安装槽内，安装槽的两侧内壁上均开设有储液槽，安装槽的顶部内壁和底部内壁上均开设有卡柱槽，两个卡柱槽相互远离的一侧内壁上均焊接有拉伸弹簧，两个拉伸弹簧相互靠近的一端均焊接有卡柱，卡柱滑动安装在对应的卡柱槽内，安装框的顶部和底部均开设有卡槽，两个卡柱相互靠近的一侧分别延伸至对应的卡槽内，卡柱槽的一侧内壁上开设有卡杆槽，两个卡杆槽相互远离的一侧内壁上均开设有凹槽，卡杆槽远离卡柱槽的一侧内壁上焊接有压缩弹簧，压缩弹簧靠近卡柱槽的一端焊接有卡杆，卡杆滑动安装在对应的卡杆槽内，卡柱靠近卡杆槽的一侧开设有定位槽，卡杆的一侧延伸至对应的定位槽内，两个凹槽相互远离的一侧内壁上均开设在转动孔，转动孔内转动安装有转轴，转轴的外侧固定连接有拉丝，拉丝远离转轴的一端与对应的卡杆的另一侧固定连接，两个转轴相互远离的一端均焊接有旋钮，两个旋钮均位于处理池的外侧，两个卡柱槽相互远离的一侧内壁上均开设有针孔。
优选的，所述凹槽的一侧内壁上转动安装有绕线轴，绕线轴的外侧与对应的拉丝的外侧滑动连接。
优选的，所述安装槽的两侧内壁上均固定安装有密封圈，两个密封圈相互靠近的一侧分别与安装框的两侧滑动密封连接。
优选的，所述安装框的一侧设有安装孔，双极电渗膜本体固定安装在安装孔内。
优选的，所述卡柱的横截面和卡柱槽的横截面均为矩形结构。
优选的，所述转轴的外侧固定套设有轴承，轴承的外圈固定安装在对应的转动孔内。
与现有技术相比，本实用新型的有益效果是：
(1)、通过卡杆槽、压缩弹簧、卡杆、定位槽、凹槽、转动孔、转轴、拉丝、绕线轴、轴承和旋钮相配合，旋动旋钮，旋钮带动转轴进行转动，转轴通过拉丝带动卡杆进行移动，卡杆对压缩弹簧进行挤压，直至卡杆与定位槽分离，解除了对卡柱位置的限制;
(2)、通过处理池、安装槽、双极电渗膜本体、安装框、储液槽、卡柱槽、拉伸弹簧、卡柱、卡槽、针孔、密封圈和安装孔相配合，拉伸弹簧的弹力带动卡柱进行移动，使卡柱与卡槽分离，解除了对安装框的固定，此时可将双极电渗膜本体从处理池上拆卸下来，从而便于对双极电渗膜本体进行更换或清理，方便了人们的使用。
本实用新型结构简单，操作方便，能够将双极电渗膜本体快速的从处理池上拆卸下来，从而便于对双极电渗膜本体进行更换或清理，方便了人们的使用。
