申请日2007.04.27
公开(公告)日2008.05.14
IPC分类号C02F3/02; C02F3/12; C02F3/10; C02F3/08
摘要

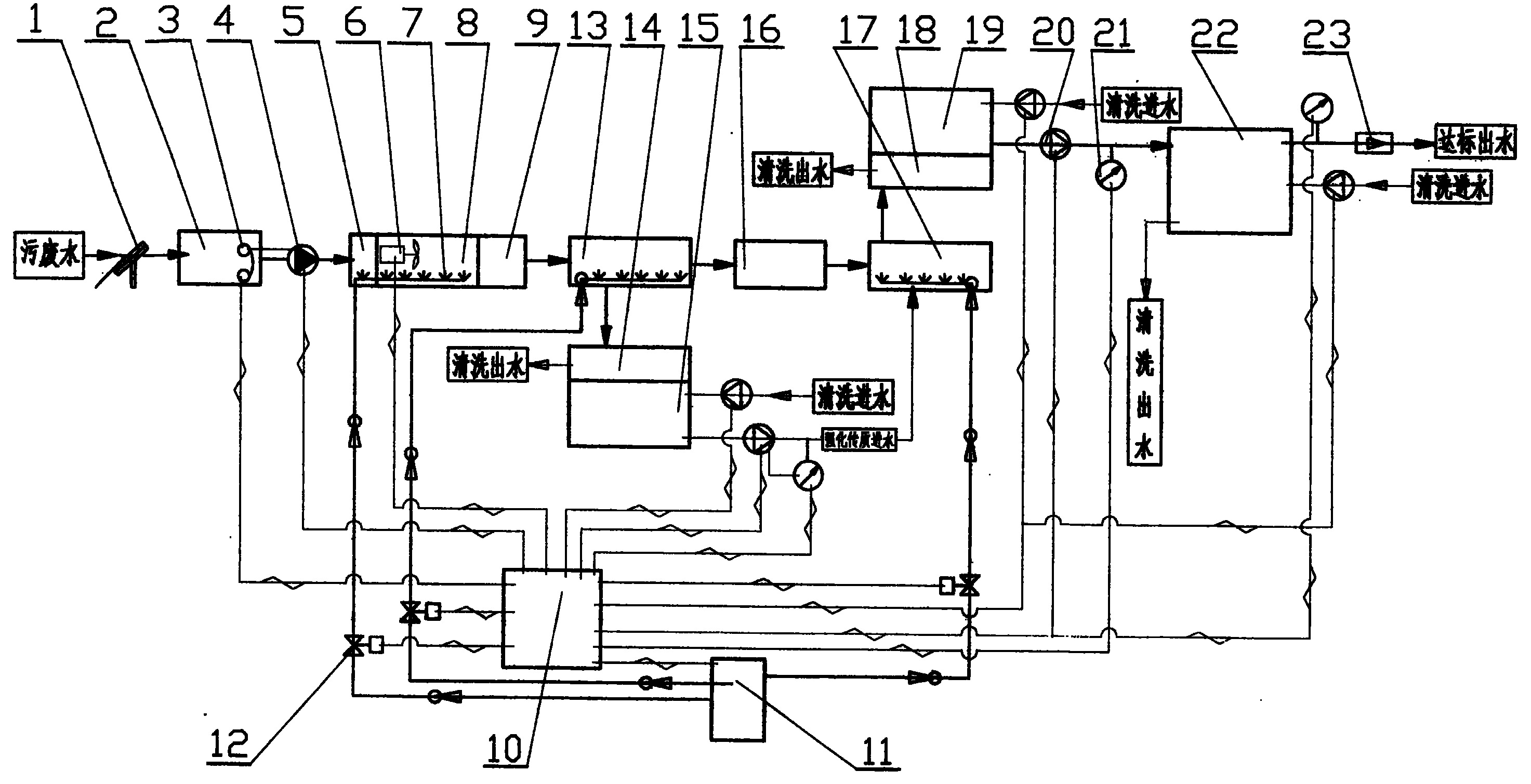

一种高集成化与高净化功能的污水处理设备，本实用新型依序由液位控制器(3)、提升水泵(4)、预反应区(5)、主反应区(8)、沉淀区(9)、一级生物膜反应池(13)、集水池(14)、多介质过滤池及其装置(15)、二沉池(16)、二级生物膜反应池(17)、集水槽(18)、预处理过滤池(19)、抽滤水泵(20)、超微膜过滤池(22)布置组成，本实用新型具有设备运行成本低、能扩大净水微生物栖息和繁殖的面积、强化生物膜与污水之间的接触、对污水的污染物质处理具备有序连续性、循环周期性、推流渐进性、能有效将污水经处理后达标排放的显著优点。
権利要求書
1.一种高集成化与高净化功能的污水处理设备，其特征是，它依序由液位 控制器(3)、提升水泵(4)、预反应区(5)、主反应区(8)、沉淀区(9)、一 级生物膜反应池(13)、集水池(14)、多介质过滤池及其装置(15)、二沉池(16)、 二级生物膜反应池(17)、集水槽(18)、预处理过滤池(19)、抽滤水泵(20)、 超微膜过滤池(22)布置组成。
2.根据权利要求1所述的一种高集成化与高净化功能的污水处理设备，其 特征是，在序批式活性污泥法工艺环节中，在预反应区(5)和主反应区(8) 内设置有潜水搅拌机(6)和曝气装置(7)，并在工艺环节中设置有PLC控制糸 统(10)、电磁阀(12)，后设置有沉淀区(9)。
3.根据权利要求1所述的一种高集成化与高净化功能的污水处理设备，其 特征是，在序批式复合生物膜法工艺环节中，在序批式活性污泥池的沉淀区(9) 后分别设置有一级生物膜反应池(13)及集水池(14)和多介质过滤池(15)， 并在二沉池(16)后设置有二级生物膜反应池(17)，并在工艺环节中设置有PLC 控制糸统(10)、风机(11)、电磁阀(12)、抽滤水泵(20)、压力表(21)、多 路阀(24)、池顶盖板(25)，一级和二级生物膜反应池(13)和(17)内设置 有曝气装置(7)及供气管、载体的上膜(I)、载体的中膜(II)、载体的下膜 (III)及相关组件，多介质过滤装置(15)内设置有多介质的有机和无机的多 介质过滤膜芯及相关组件。
4.根据权利要求1所述的一种高集成化与高净化功能的污水处理设备，其 特征是，在复合式膜分离法工艺环节中，序批式复合生物膜法工艺环节中的二级 生物膜反应池(17)设置有集水槽(18)、预处理过滤池(19)、超微滤膜过滤 池(22)、PLC控制糸统(10)、抽滤水泵(20)、压力表(21)、流量表(23)、 多路阀(24)、池顶盖板(25)，预处理过滤装置池及其装置装置(19)和超微 滤膜过滤池及其装置装置(22)内设置有机和无机的预处理过滤膜芯和超微膜 过滤膜芯。
5.根据权利要求1所述的一种高集成化与高净化功能的污水处理设备，其 特征是，在线清洗工艺环节中设置有PLC控制糸统(10)、抽滤水泵(20)、压 力表(21)、流量表(23)、多路阀(24)。
6.根据权利要求1所述的一种高集成化与高净化功能的污水处理设备，其 特征是，复合生物膜反应池结构分为流动床或固定床，复合生物膜载体的结构 由上膜I、中膜II、下膜III所组成。
说明书
一种高集成化与高净化功能的污水处理设备
技术领域：
本实用新型属污水处理设备技术领域。
背景技术：
膜-生物反应器工艺技术即MBR工艺是膜分离技术与生物技术有机结 合的新型污废水处理技术，它利用膜分离设备将生化反应池中的活性污泥和 大分子有机物截留住，活性污泥浓度因此大大提高，水力停留时间和污泥停 留时间可以分别控制，省去了二沉池，进而由反应器内活性污泥对污废水中 有机物进行生物降解及难降解的物质能够在反应池中不断反应降解，降解后 的水通过膜装置抽滤出使水质能达标进行回用或排放。因此膜-生物反应器工 艺通过膜分离技术大大强化了生物反应器的功能，能在运行一定期间取得清 彻透明可达标的处理水，进而具有下列优点或缺点：
1.反应器内维持高浓度的微生物量，生化效率提高，处理装置容积负 荷高;
2.水力停留时间短，污泥停留时间长，排污泥周期长，还可省去二沉 池及过滤池和消毒池，从而设备效率高，占地面积省;
3.在运行过程中，膜易受到污染，膜通量下降速快是起因于颗粒物在 膜表面上的沉积，膜表面上的细菌及大分子等均吸附或者进入膜材料中，或 者发生膜孔的堵塞。若不及时清洗和维护，则造成产水量降低及出水水质不 稳定达标，加速膜材料使用寿命缩短，进而给操作和维护管理带来不便，造 成了运行成本过高;
4.膜的制造成本较高，从而反应器的性价比差，阻碍了其广泛应用及 使 价值。
发明内容：
本实用新型的目的正是为了克服上述污水处理设备缺陷而提供一种具 有能有序连续性、循环周期性、推流渐进性对污废水进行有效可行的水处理、 运行成本低的高集成化和高净化功能的污水处理设备。
本实用新型的技术方案如下。
本实用新型依序由液位控制器、提升水泵、预反应区、主反应区、沉淀 区、一级生物膜反应池、集水池、多介质过滤池及其装置、二沉池、二级生 物膜反应池、集水槽、预处理过滤池及其装置、抽滤水泵、超微膜过滤池及 其装置布置组成;
本实用新型对污水采用序批式活性污泥法工艺、序批式复合生物膜法工 艺、复合式膜分离法工艺组合依序进行组合处理，设置在线清洗工艺对序批 式复合生物膜法工艺和复合式膜分离法工艺的载体与膜芯进行清洗;
本实用新型在序批式活性污泥法工艺环节中，在预反应区和主反应区内 设置有潜水搅拌机和曝气装置，并在工艺环节中设置有PLC控制糸统、电磁 阀，后设置有二次沉淀区;
本实用新型在序批式复合生物膜法工艺环节中，在序批式活性污泥池后 设置有一级生物膜反应池及集水池和多介质过滤池及其装置，并在二沉池后 设置有二级生物膜反应池，并在工艺环节中设置有PLC控制糸统、风机、电 磁阀、抽滤水泵、压力表、多路阀、池顶盖板、多路阀的管组件及供气水管， 一级和二级生物膜反应池和内设置有曝气装置及供气管、载体的上膜、载体 的中膜、载体的下膜及相关组件，多介质过滤装置内设置有多介质的有机和 无机的多介质过滤膜芯及相关组件;
本实用新型在复合式膜分离法工艺环节中设置有集水槽、预处理过滤装 置、超微滤膜过滤装置、PLC控制糸统、抽滤水泵、压力表、流量表、多路 阀、池顶盖板、多路阀的管组件及相关供水管，预处理过滤装置和超微滤膜 过滤装置内设置有机和无机的预处理过滤膜芯和超微膜过滤膜芯;
本实用新型在线清洗装置工艺环节中设置有PLC控制糸统、抽滤水泵、 压力表)、流量表、多路阀、池顶盖板、多路阀的管组件;
本实用新型复合生物膜反应池结构分为流动床或固定床，复合生物膜的 结构由上膜、中膜、下膜组成。
本实用新型的有益效果是：本实用新型设备装置将各工艺单元及其装置 的操作优点组合在一起，具有能有序连续性、循环周期性、推流渐进性对污 废水进行有效可行的水处理方式，使其的净化功能和节能降耗极大提高，有 效避免了其它膜-生物反应器工艺或复合式生物膜反应器工艺设备装置技术 的不足，从而解决下例问题：(1)膜即超微滤膜芯、生物膜载体及其它过滤 膜易受污染、难维护及膜的制造成本高、工艺运行成本过高、工艺及其装置 性价比差等问题和困难;(2)能提高集成化处理设备或基建单位容积内的生 物量即是扩大微生物栖息和繁殖的面积、还相应提高对污水的充氧能力; (3)强化传质作用，加速有机物从污水中向微生物细胞的传递过程即是强 化生物膜与污水之间的接触，加快污水与生物膜之间的相对运动;(4)对污 水的污染物质处理具备有序连续性、循环周期性、推流渐进性的特征;(5) 使水质和水量更能始终稳定达标出水，操作和维护更方便及运行管理简便、 更易实现高程度的自动化和智能型的集成化反应器、能实现模块化、易于扩 建和改建原有的污水处理站。总之本实用新型的一种高净化功能和高集成化 的水处理新组合工艺方法是将各单元的工艺方法及其相关装置的操作优点 组合在一起，使其的净化功能和节能降耗极大提高;当然若有较难处理的的 废污水，则再增加第三级或多级的复合生物膜反应池及其装置;还可辅以其 他工艺，最终达到出水水质和水量的达标要求。
