申请日2018.05.30
公开(公告)日2018.10.12
IPC分类号C02F9/14; C02F101/30; C02F103/22
摘要
本发明公开了一种养殖业用高效网状生物转盘污水处理装置，主要内容为：所述的污水槽通过管路与第一水泵连接，生物转盘安装在第二支架上，第二阀门一端通过管路与生物转盘左端连接且第二阀门另一端通过管路与第三阀门左端连接，生物转盘通过管路与立式沉淀池连接，立式沉淀池安装在第一支架上，旋转下料阀安装在立式沉淀池的底部，集污槽安装在旋转下料阀下方，立式沉淀池通过管路与第二水泵连接，第二水泵通过第二流量计与第三阀门左端连接，第三阀门右端通过管路与活性炭过滤器连接，出水管安装在活性炭过滤器右侧面上。本发明具有占地面积小、结构紧凑、能耗低、处理效率高、管理方便、操作容易等优点，处理效果好。
翻译权利要求书
1.一种养殖业用高效网状生物转盘污水处理装置，其特征在于：包括污水槽(1)、第一水泵(2)、第一阀门(3)、高位槽(4)、浮子水位传感器(5)、第一流量计(6)、第二阀门(7)、生物转盘(8)、立式沉淀池(9)、第一支架(10)、第二流量计(11)、第三阀门(12)、活性炭过滤器(13)、出水管(14)、第二水泵(15)、集污槽(16)、旋转下料阀(17)和第二支架(18)，所述的污水槽(1)通过管路与第一水泵(2)连接，所述的第一水泵(2)通过管路与高位槽(4)连接，所述的浮子水位传感器(5)安装在高位槽(4)内，所述的高位槽(4)通过第一阀门(3)与第一流量计(6)连接，所述的第一流量计(6)通过管路与生物转盘(8)左端连接，所述的生物转盘(8)安装在第二支架(18)上，所述的第二阀门(7)一端通过管路与生物转盘(8)左端连接且第二阀门(7)另一端通过管路与第三阀门(12)左端连接，所述的生物转盘(8)通过管路与立式沉淀池(9)连接，所述的立式沉淀池(9)安装在第一支架(10)上，所述的旋转下料阀(17)安装在立式沉淀池(9)的底部，所述的集污槽(16)安装在旋转下料阀(17)下方，所述的立式沉淀池(9)通过管路与第二水泵(15)连接，所述的第二水泵(15)通过第二流量计(11)与第三阀门(12)左端连接，所述的第三阀门(12)右端通过管路与活性炭过滤器(13)连接，所述的出水管(14)安装在活性炭过滤器(13)右侧面上。
2.根据权利要求1所述的一种养殖业用高效网状生物转盘污水处理装置，其特征在于：所述的生物转盘(8)由电机(801)、皮带(802)、从动带轮(803)、左轴承座(804)、盘片(805)、右轴承座(806)、转轴(807)、右支架(808)、出水口(809)、底座(810)、氧化槽(811)、进水口(812)、左支架(813)和主动带轮(814)组成，所述的电机(801)安装在底座(810)上，所述的主动带轮(814)安装在电机(801)输出轴上，所述的从动带轮(803)安装在转轴(807)上，所述的皮带(802)安装在从动带轮(803)和主动带轮(814)上，所述的转轴(807)两端分别通过轴承安装在左轴承座(804)和右轴承座(806)上，所述的左轴承座(804)安装在左支架(813)上，所述的右轴承座(806)安装在右支架(808)上，所述的左支架(813)和右支架(808)都固定安装在底座(810)上，所述的氧化槽(811)安装在底座(810)上，所述的进水口(812)安装在氧化槽(811)的左侧面上，所述的出水口(809)安装在氧化槽(811)的右侧面上，所述的盘片(805)固定安装在转轴(807)上。
3.根据权利要求2所述的一种养殖业用高效网状生物转盘污水处理装置，其特征在于：所述的生物转盘(8)上的底座(810)安装在第二支架(18)上。
4.根据权利要求2所述的一种养殖业用高效网状生物转盘污水处理装置，其特征在于：所述的左轴承座(804)和右轴承座(806)都为“T”形结构形式。
说明书
一种养殖业用高效网状生物转盘污水处理装置
技术领域
本发明属于一种污水处理技术领域，具体涉及一种养殖业用高效网状生物转盘污水处理装置。
背景技术
近十几年来，中国畜牧业有了很大发展，在城市近郊区建立了许多小型畜禽屠宰场，屠宰场的污水含有大量血污、油脂、毛、内脏等污染物，这些小屠宰场的污水大部分没有经过处理直接排放，对周围环境和人畜健康造成严重危害。因而如何妥善地处理这些污染物，使其安全地排放，是一项急待解决的问题。
发明内容
本发明所要解决的技术问题是针对上述现有技术的不足提供一种养殖业用高效网状生物转盘污水处理装置，其具有占地面积小、结构紧凑、能耗低、处理效率高、管理方便、操作容易等优点，处理效果好。
为实现上述技术目的，本发明采取的技术方案为：

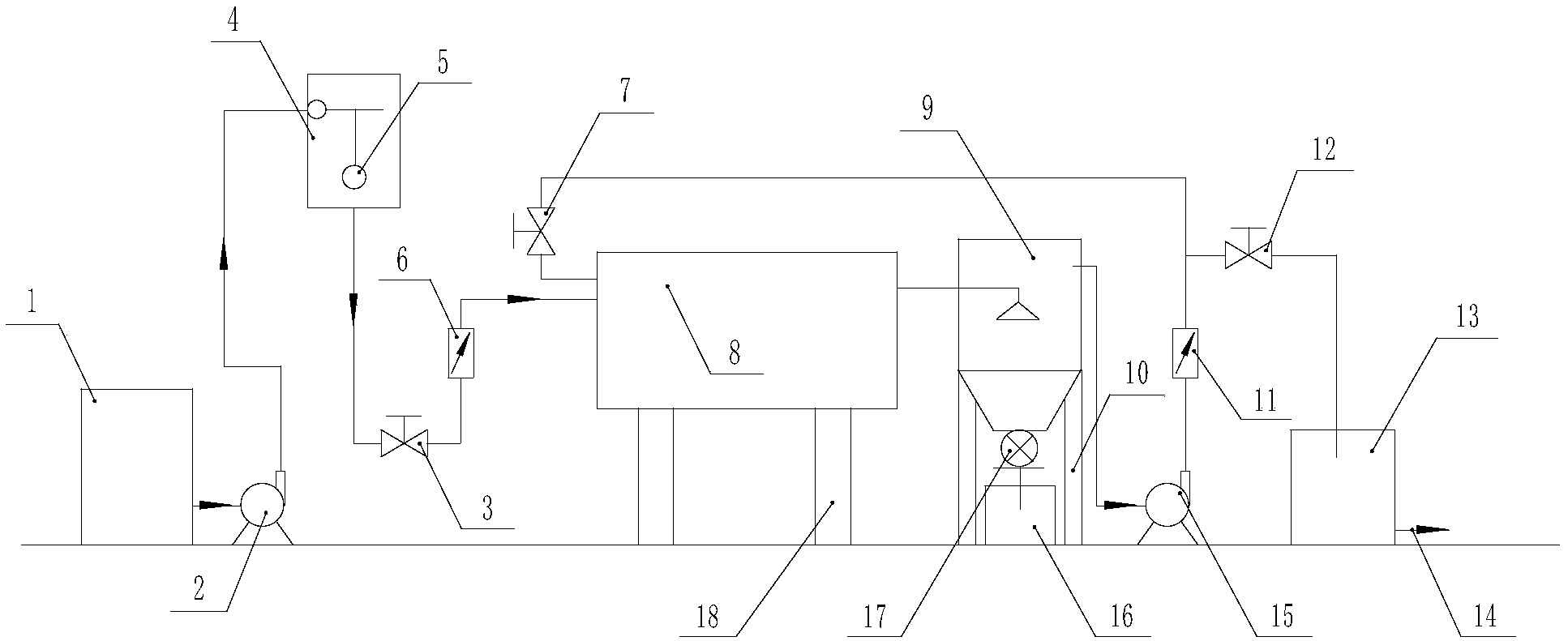

一种养殖业用高效网状生物转盘污水处理装置，其中：包括污水槽、第一水泵、第一阀门、高位槽、浮子水位传感器、第一流量计、第二阀门、生物转盘、立式沉淀池、第一支架、第二流量计、第三阀门、活性炭过滤器、出水管、第二水泵、集污槽、旋转下料阀和第二支架，所述的污水槽通过管路与第一水泵连接，所述的第一水泵通过管路与高位槽连接，所述的浮子水位传感器安装在高位槽内，所述的高位槽通过第一阀门与第一流量计连接，所述的第一流量计通过管路与生物转盘左端连接，所述的生物转盘安装在第二支架上，所述的第二阀门一端通过管路与生物转盘左端连接且第二阀门另一端通过管路与第三阀门左端连接，所述的生物转盘通过管路与立式沉淀池连接，所述的立式沉淀池安装在第一支架上，所述的旋转下料阀安装在立式沉淀池的底部，所述的集污槽安装在旋转下料阀下方，所述的立式沉淀池通过管路与第二水泵连接，所述的第二水泵通过第二流量计与第三阀门左端连接，所述的第三阀门右端通过管路与活性炭过滤器连接，所述的出水管安装在活性炭过滤器右侧面上。
为优化上述技术方案，采取的具体措施还包括：
上述的生物转盘由电机、皮带、从动带轮、左轴承座、盘片、右轴承座、转轴、右支架、出水口、底座、氧化槽、进水口、左支架和主动带轮组成，所述的电机安装在底座上，所述的主动带轮安装在电机输出轴上，所述的从动带轮安装在转轴上，所述的皮带安装在从动带轮和主动带轮上，所述的转轴两端分别通过轴承安装在左轴承座和右轴承座上，所述的左轴承座安装在左支架上，所述的右轴承座安装在右支架上，所述的左支架和右支架都固定安装在底座上，所述的氧化槽安装在底座上，所述的进水口安装在氧化槽的左侧面上，所述的出水口安装在氧化槽的右侧面上，所述的盘片固定安装在转轴上。
上述的生物转盘上的底座安装在第二支架上。
上述的左轴承座和右轴承座都为“T”形结构形式。
本发明生物转盘主要工作部件是固定在转轴上的多片盘片。盘片一半泡在氧化槽的污水中，另一半敞露在空气中。生物转盘以电机作为动力慢慢转动，污水从氧化槽中流过。当转盘运转时，污水中原有的(或接种的)微生物附着在盘片的表面，待数天后，盘面上将长出一层生物膜。因为各盘片泡于氧化槽的污水中，污水中的有机物就被生物膜吸附，当盘片转动过程中它夹带着污水薄膜离开液面后，污水沿着生物膜表面向下滴流，空气中的氧气通过吸收、混合、扩散、渗透等作用，不断溶解到水膜中。同时，微生物从水膜吸收溶解氧，又对有机物进行氧化分解，排出生物氧化的代谢产物。随着生物转盘连续转动，盘上生物膜也就不停地、交替地和水、空气接触，使吸附—吸收、溶解氧—分解氧化的过程不断进行，使氧化槽污水中有机物浓度降低和溶解氧含量增加，于是污水得到净化。最后，经过一级活性炭过滤器过滤后排出。
本发明的优点在于以下几点：具有占地面积小、结构紧凑、能耗低、处理效率高、管理方便、操作容易等优点，处理效果好。
