申请日2018.01.29
公开(公告)日2018.09.11
IPC分类号C02F9/14; C02F1/32; C02F101/30
摘要
本实用新型提供一种多级过滤微生物污水处理装置，它包括通过抽液泵依次相连通的浮动过滤器、臭氧处理罐和生物过滤罐;所述浮动过滤器包括外筒体和设置在所述外筒体内部的内胆筒体，所述内胆筒体内设置有二氧化钛纤维网层和紫外线灯，所述臭氧处理罐包括臭氧反应箱、活性炭过滤箱及溢流箱;所述臭氧反应箱的底部还设置有臭氧曝气装置，所述活性炭过滤箱内设置有用于物理过滤的活性炭层;所述生物过滤罐包括生物反应箱和膜过滤箱，所述生物反应箱内设置有多个微生物载体层;所述膜过滤箱内设置有多组过滤管，所述过滤管上覆盖有过滤膜层。该装置结构简单、污水处理效果好。
权利要求书

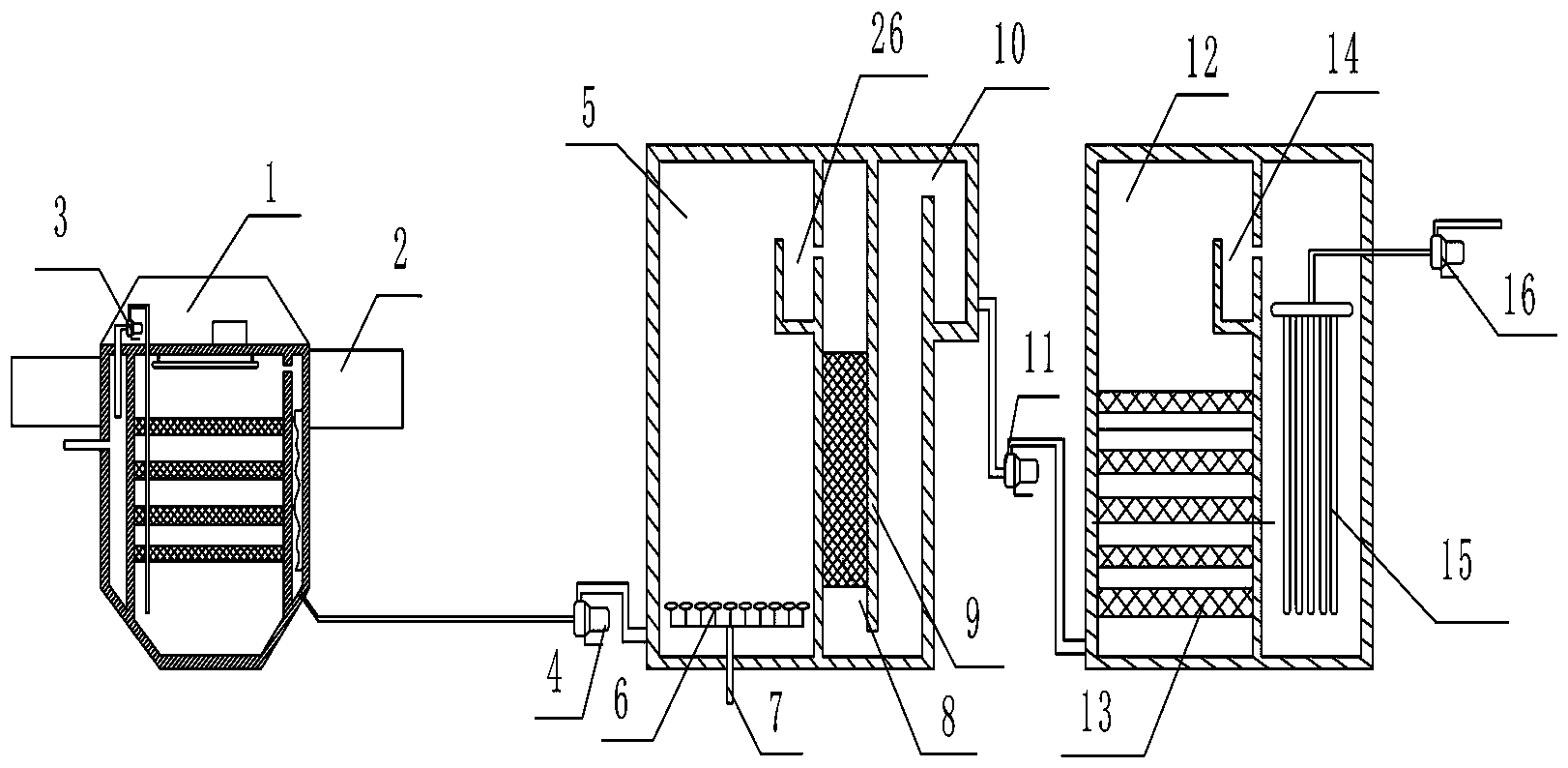

1.一种多级过滤微生物污水处理装置，其特征在于：它包括通过多个抽液泵依次相连通的浮动过滤器、臭氧处理罐和生物过滤罐;
所述浮动过滤器包括外筒体和设置在所述外筒体内部的内胆筒体，所述外筒体的外部侧壁上固定有浮箱;所述内胆筒体的顶部内侧设置有紫外线灯，所述内胆筒体内设置有多层纤维网层，位于最顶层的所述纤维网层涂覆有二氧化钛涂层;
所述外筒体和所述内胆筒体之间的型腔通过两个隔板分为进水室和出水室，所述进水室的侧壁上部开设有污水进口，所述进水室通过第一抽液泵连通所述内胆筒体，且所述第一抽液泵的出水口位于最底层所述纤维网层的下方;位于最顶层所述纤维网层上方的所述内胆筒体侧壁上开设有第一溢流孔，所述内胆筒体通过所述第一溢流孔连通所述出水室;所述出水室的底部开设有预处理水出口，所述预处理水出口通过第二抽液泵连通所述臭氧处理罐;
所述臭氧处理罐包括臭氧反应箱、活性炭过滤箱及溢流箱;所述臭氧反应箱的侧壁上方设置有第一溢流槽，所述臭氧反应箱通过所述第一溢流槽连通所述活性炭过滤箱;
所述活性炭过滤箱的底部与所述溢流箱的底部相连通;所述臭氧反应箱的底部开设有臭氧反应箱入水口，所述溢流箱顶部开设有溢流箱出水口;所述臭氧反应箱的底部还设置有臭氧曝气装置，所述臭氧曝气装置连接有臭氧瓶，所述活性炭过滤箱内设置有用于物理过滤的活性炭层，所述活性炭层位于所述第一溢流槽的下方;
所述生物过滤罐包括生物反应箱和膜过滤箱，所述生物反应箱内设置有多层微生物载体层;所述生物反应箱的侧壁设置有第二溢流槽，且所述第二溢流槽位于最顶层所述微生物载体层的上方，所述生物反应箱通过所述第二溢流槽连通所述膜过滤箱;
所述生物反应箱底部设置有生物反应箱入口;所述生物反应箱入口通过第三抽液泵连通所述溢流箱出水口;所述膜过滤箱内设置有多组过滤管，所述过滤管上覆盖有过滤膜层，多组所述过滤管通过汇流管连通有第四抽液泵。
2.根据权利要求1所述的多级过滤微生物污水处理装置，其特征在于：所述外筒体的顶部设置有防雨罩，所述防雨罩与所述外筒体的顶部之间形成器材固定室，所述器材固定室内设置所述第一抽液泵和移动电源。
3.根据权利要求2所述的多级过滤微生物污水处理装置，其特征在于：所述出水室内还设置有电热丝。
4.根据权利要求3所述的多级过滤微生物污水处理装置，其特征在于：所述臭氧曝气装置为曝气头、溶气泵、水射器、管道混合器、穿孔管或滤头。
说明书
多级过滤微生物污水处理装置
技术领域
本实用新型涉及一种污水处理设备，具体的说，涉及了一种多级过滤微生物污水处理装置。
背景技术
二氧化钛是一种能进行光能—化学能转换的半导体材料，并且二氧化钛化学性质稳定、高效、无毒、廉价、应用范围广以及不产生二次污染，利用它的光催化氧化性在较短时间里将难降解毒性有机污染物氧化分解为二氧化钛和水，把有毒有害的污染物氧化或还原为无害物。尽管二氧化钛具有以上优点，但也存在一定的局限性。事实上，对于某些有机物，仅仅使用二氧化钛很难将其完全降解，此时单独使用二氧化钛来处理水并不是最佳的方法。另外，现有的生物污水处理设备投资费用过高，从而导致了中国目前的生物污水处理能力尚跟不上用水规模的迅速扩张，配套设施建设严重滞后。
为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。
发明内容
本实用新型的目的是针对现有技术的不足，从而提供一种多级过滤微生物污水处理装置。
为了实现上述目的，本实用新型所采用的技术方案是：一种多级过滤微生物污水处理装置，它包括通过多个液泵依次相连通的浮动过滤器、臭氧处理罐和生物过滤罐;
所述浮动过滤器包括外筒体和设置在所述外筒体内部的内胆筒体，所述外筒体的外部侧壁上固定有浮箱;所述内胆筒体的顶部内侧设置有紫外线灯，所述内胆筒体内设置有多层纤维网层，位于最顶层的所述纤维网层涂覆有二氧化钛涂层;
所述外筒体和所述内胆筒体之间的型腔通过两个隔板分为进水室和出水室，所述进水室的侧壁上部开设有污水进口，所述进水室通过第一抽液泵连通所述内胆筒体，且所述第一抽液泵的出水口位于最底层所述纤维网层的下方;位于最顶层所述纤维网层上方的所述内胆筒体侧壁上开设有第一溢流孔，所述内胆筒体通过所述第一溢流孔连通所述出水室;所述出水室的底部开设有预处理水出口，所述预处理水出口通过第二抽液泵连通所述臭氧处理罐;
所述臭氧处理罐包括臭氧反应箱、活性炭过滤箱及溢流箱;所述臭氧反应箱朝向于所述活性炭过滤箱的侧壁上方设置有第一溢流槽，所述臭氧反应箱通过所述第一溢流槽连通所述活性炭过滤箱;
所述活性炭过滤箱的底部与所述溢流箱的底部相连通;所述臭氧反应箱的底部开设有臭氧反应箱入水口，所述溢流箱的顶部开设有溢流箱出水口;所述臭氧反应箱的底部还设置有臭氧曝气装置，所述臭氧曝气装置连接有臭氧瓶，所述活性炭过滤箱内设置有用于物理过滤的活性炭层，所述活性炭层位于所述第一溢流槽的下方;
所述生物过滤罐包括生物反应箱和膜过滤箱，所述生物反应箱内设置有多层微生物载体层;所述生物反应箱朝向于所述膜过滤箱的侧壁设置有第二溢流槽，且所述第二溢流槽位于最顶层所述微生物载体层的上方，所述生物反应箱通过所述第二溢流槽连通所述膜过滤箱;
所述生物反应箱底部设置有生物反应箱入口;所述生物反应箱入口通过第三抽液泵连通所述溢流箱出水口;所述膜过滤箱内设置有多组过滤管，所述过滤管上覆盖有过滤膜层，多组所述过滤管通过汇流管连通有第四抽液泵。
基于上述，所述外筒体的顶部设置有防雨罩，所述防雨罩与所述外筒体的顶部之间形成器材固定室，所述器材固定室内设置所述第一抽液泵和移动电源。
基于上述，所述出水室内还设置有电热丝。
基于上述，所述臭氧曝气装置为曝气头、溶气泵、水射器、管道混合器、穿孔管或滤头。
本实用新型相对现有技术具有实质性特点和进步，具体的说，本实用新型所提供的多级过滤微生物污水处理装置，首先采用多层纤维网层过滤掉污水中的大颗粒物质，再经紫外线灯照射的二氧化钛氧化还原，达到杀灭污水中的细菌病毒，并将有机物初步降解，然后再采用臭氧氧化有机物，提高有机污染物的可生化性，最后与生物过滤区联合进行处理，充分利用臭氧分解产生的氧气，提高了附着在过滤膜层上的各种优势细菌所获得的氧气量，可大幅度提高膜过滤箱内细菌的工作活力，增强对污水的有效处理。该装置结构简单、使用方便。
