申请日2018.05.30
公开(公告)日2018.10.16
IPC分类号B01D36/04
摘要
本发明公开了一种便于清洗的智能污水过滤装置，包括大筒体，所述大筒体固定放置在道路两侧的地面下方，所述大筒体内设有设有自动清洗过滤装置，所述大筒体上设有污水过滤进口装置，所述大筒体外设有沉淀箱装置，所述大筒体外设有控制器，所述控制器的信号接收端与水位传感器和沉淀箱装置电性连接，所述控制器的电源输出端与排污电磁阀、水泵和电磁阀电性连接。本发明的有益效果是，结构简单，实用性强。
翻译权利要求书

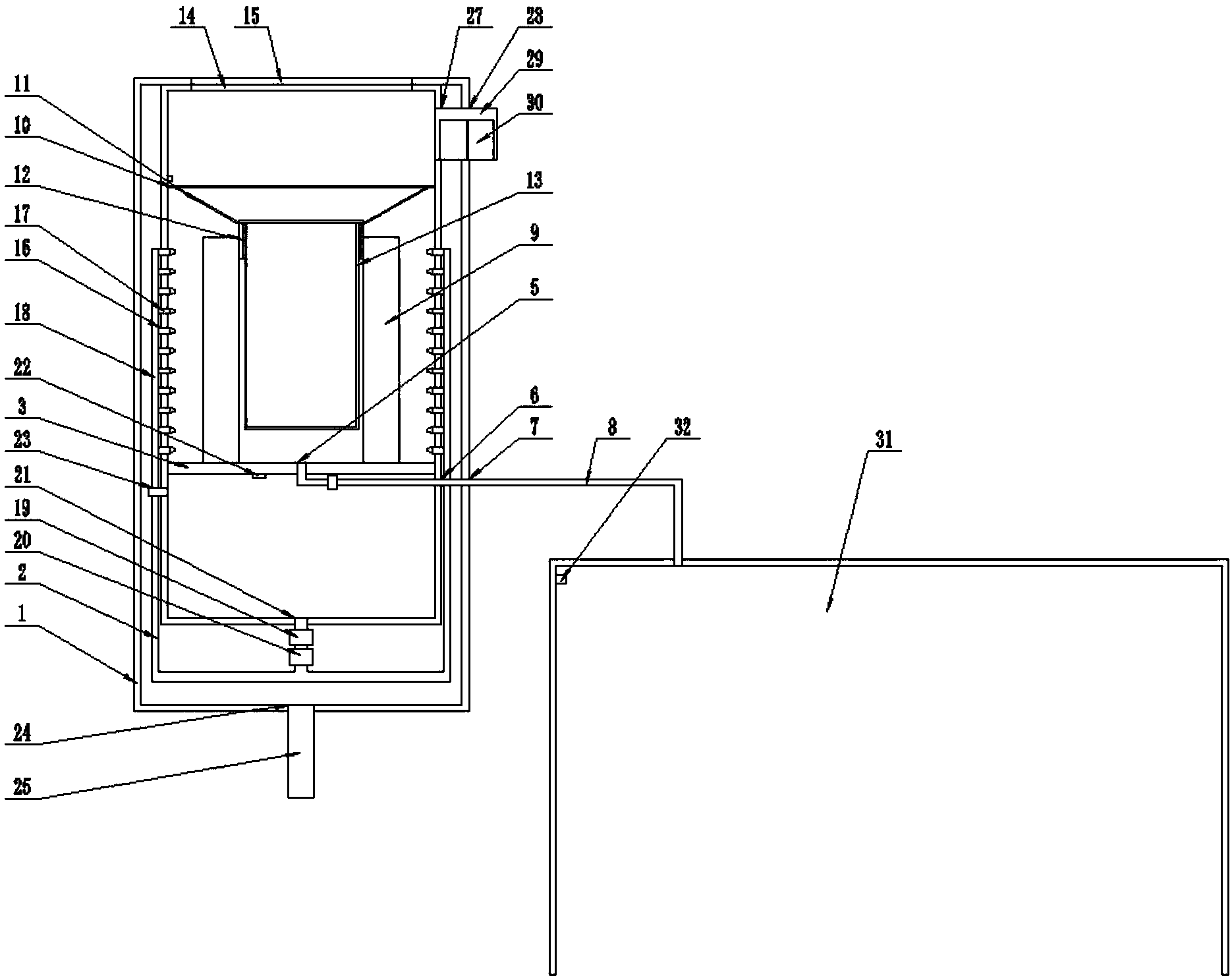

1.一种便于清洗的智能污水过滤装置，包括大筒体(1)，其特征在于，所述大筒体(1)固定放置在道路两侧的地面下方，所述大筒体(1)内设有设有自动清洗过滤装置，所述自动清洗过滤装置由位于大筒体(1)内与大筒体(1)固定连接的筒体(2)、位于筒体(2)内部中心处与筒体(2)固定连接的支撑板(3)、开在支撑板(3)上表面边缘处的均匀分布的漏水孔(4)、开在支撑板(3)上表面中心处的排污口(5)、开在筒体(2)侧表面下方的筒体排污口(6)、开在大筒体(1)侧表面下方的大筒体排污口(7)、位于排污口(5)下方与排污口(5)固定连接且筒体排污口(6)和大筒体排污口(7)固定连接的排污管(8)、位于排污管(8)上与排污管(8)固定连接的排污电磁阀(38)、位于支撑板(3)上方与支撑板(3)固定连接的过滤棉芯筒(9)、位于筒体(2)内部上方与筒体(2)固定连接的环形支架(10)、位于环形支架(10)上方与筒体(2)固定连接的红外测距传感器一(11)、位于环形支架(10)上与环形支架(10)固定连接且与过滤棉芯筒(9)固定连接的漏斗筒(12)、位于漏斗筒(12)内与漏斗筒(12)活动连接的过滤网筒(13)、开在筒体(2)上表面中心处的清污口(14)、开在大筒体(1)上表面中心处的大清污口(15)和位于筒体(2)上与筒体(2)固定连接的自动清洗装置共同构成，所述自动清洗装置由开在筒体(2)外侧表面上方的均匀分布的喷水孔(16)、位于筒体(2)内部与喷水孔(16)固定连接的喷水头(17)、位于筒体(2)外部与喷水头(17)固定连接的喷水管(18)、位于喷水管(18)上与喷水管(18)固定连接的水泵(19)、位于水泵(19)一侧与喷水管(18)固定连接的电磁阀(20)、开在筒体(2)下表面中心处且与喷水管(18)固定连接的抽水孔(21)、位于支撑板(3)下表面上与支撑板(3)固定连接的水位传感器(22)、开在筒体(2)侧表面中心处下方且位于支撑板(3)下方的排水口(23)、开在大筒体(1)下表面中心处的大筒体排水口(24)和位于大筒体排水口(24)上与大筒体排水口固定连接的排水管(25)共同构成，所述大筒体(1)上设有污水过滤进口装置，所述大筒体(1)外设有沉淀箱装置，所述大筒体(1)外设有控制器(26)，所述控制器(26)的信号接收端与红外测距传感器一、水位传感器和沉淀箱装置电性连接，所述控制器(26)的电源输出端与排污电磁阀、水泵和电磁阀电性连接。
2.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述污水过滤进口装置由开在筒体(2)侧表面上方的污水进口(27)、开在大筒体(1)侧表面上方的大污水进口(28)、位于污水进口(27)和大污水进口(28)上与污水进口(27)和大污水进口(28)固定连接的污水进口筒(29)和位于污水进口筒(29)内与污水进口筒(29)固定连接的均匀分布的若干隔板(30)共同构成。
3.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述沉淀箱装置由位于地面下方与地面固定连接且与排污管(8)固定连接的无底沉淀箱(31)、位于无底沉淀箱(31)内部侧表面上方与无底沉淀箱(31)固定连接的红外测距传感器二(32)共同构成。
4.根据权利要求3所述的一种便于清洗的智能污水过滤装置，其特征在于，所述红外测距传感器二(32)的射向为水平方向，所述红外测距传感器二(32)与控制器(26)的信号接收端电性连接。
5.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述大筒体(1)和筒体(2)由高强度不锈钢材质构成。
6.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述过滤网筒(13)由不锈钢材质构成的细过滤网筒构成。
7.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述排水管(25)与外部排污管道连接。
8.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述控制器(26)内设有PLC系统(33)。
9.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述控制器(26)上设有电容显示屏(34)、控制按钮(35)和开关按钮(36)。
10.根据权利要求1所述的一种便于清洗的智能污水过滤装置，其特征在于，所述控制器(26)上设有用电接口(37)，所述用电接口(37)与外部电源电性连接。
说明书
一种便于清洗的智能污水过滤装置
技术领域
本发明涉及过滤相关设备领域，特别是一种便于清洗的智能污水过滤装置。
背景技术
在现代生活中，随着城市的高速发展，城市中伴随着各式各样的问题，尤其是下水管道堵塞问题尤为严重，城市道路施工时由于设计原因导致下水管道过小，无法承载大水量的排放，同时由于下水管道内长期使用导致下水管道内的淤泥等各种垃圾越来越多，严重堵塞下水管道。
发明内容
本发明的目的是为了解决上述问题，设计了一种便于清洗的智能污水过滤装置。
实现上述目的本发明的技术方案为，一种便于清洗的智能污水过滤装置，包括大筒体，所述大筒体固定放置在道路两侧的地面下方，所述大筒体内设有设有自动清洗过滤装置，所述自动清洗过滤装置由位于大筒体内与大筒体固定连接的筒体、位于筒体内部中心处与筒体固定连接的支撑板、开在支撑板上表面边缘处的均匀分布的漏水孔、开在支撑板上表面中心处的排污口、开在筒体侧表面下方的筒体排污口、开在大筒体侧表面下方的大筒体排污口、位于排污口下方与排污口固定连接且筒体排污口和大筒体排污口固定连接的排污管、位于排污管上与排污管固定连接的排污电磁阀、位于支撑板上方与支撑板固定连接的过滤棉芯筒、位于筒体内部上方与筒体固定连接的环形支架、位于环形支架上方与筒体固定连接的红外测距传感器一、位于环形支架上与环形支架固定连接且与过滤棉芯筒固定连接的漏斗筒、位于漏斗筒内与漏斗筒活动连接的过滤网筒、开在筒体上表面中心处的清污口、开在大筒体上表面中心处的大清污口和位于筒体上与筒体固定连接的自动清洗装置共同构成，所述自动清洗装置由开在筒体外侧表面上方的均匀分布的喷水孔、位于筒体内部与喷水孔固定连接的喷水头、位于筒体外部与喷水头固定连接的喷水管、位于喷水管上与喷水管固定连接的水泵、位于水泵一侧与喷水管固定连接的电磁阀、开在筒体下表面中心处且与喷水管固定连接的抽水孔、位于支撑板下表面上与支撑板固定连接的水位传感器、开在筒体侧表面中心处下方且位于支撑板下方的排水口、开在大筒体下表面中心处的大筒体排水口和位于大筒体排水口上与大筒体排水口固定连接的排水管共同构成，所述大筒体上设有污水过滤进口装置，所述大筒体外设有沉淀箱装置，所述大筒体外设有控制器，所述控制器的信号接收端与水位传感器和沉淀箱装置电性连接，所述控制器的电源输出端与排污电磁阀、水泵和电磁阀电性连接。
所述污水过滤进口装置由开在筒体侧表面上方的污水进口、开在大筒体侧表面上方的大污水进口、位于污水进口和大污水进口上与污水进口和大污水进口固定连接的污水进口筒和位于污水进口筒内与污水进口筒固定连接的交叉均匀分布的若干隔板共同构成。
所述沉淀箱装置由位于地面下方与地面固定连接且与排污管固定连接的无底沉淀箱、位于无底沉淀箱内部侧表面上方与无底沉淀箱固定连接的红外测距传感器二共同构成。
所述红外测距传感器二的射向为水平方向，所述红外测距传感器二与控制器的信号接收端电性连接。
所述大筒体和筒体由高强度不锈钢材质构成。
所述过滤网筒由不锈钢材质构成的细过滤网筒构成。
所述排水管与外部排污管道连接。
所述控制器内设有PLC系统。
所述控制器上设有电容显示屏、控制按钮和开关按钮。
所述控制器上设有用电接口，所述用电接口与外部电源电性连接。
利用本发明的技术方案制作的一种便于清洗的智能污水过滤装置，通过上述装置，使用污水过滤进口装置将大型垃圾进行初步过滤，再通过自动清洗过滤装置进行二次和三次过滤后，将水排放到排放管道中，当使用一段时间后由于过滤棉芯筒上附着的杂质较多，通过在筒体内预留的水进行反冲洗，再将反冲洗的杂质排放到沉淀箱内进行沉淀，保证过滤棉芯筒的正常工作，本装置结构简单，操作方便。
