申请日2018.01.29
公开(公告)日2018.08.07
IPC分类号C02F9/04; C02F103/16
摘要
本发明涉及一种钢铁行业生产污水处理系统，包括依次连接的：原水池、沙缸过滤装置、一级反渗透水处理装置、二级反渗透水处理装置、三级反渗透水处理装置、一级冷却结晶装置、二级冷却结晶装置、三级冷却结晶装置、以及离心装置;反渗透水处理装置还与净水池相连。本发明的钢铁行业生产污水处理系统，适用于钢铁行业生产污水的脱盐回用，能够实现高回收率运行，且高浓盐水可实现达标外排或回用于生产。本发明的钢铁行业生产污水处理系统，可以用来回收污水中的多种盐，对不同的盐在不同的温度下进行结晶后再进行离心处理，高效的回收污水中的盐，避免了蒸发浓缩工序的投资和运行费用，并且结晶盐的纯度高。
权利要求书

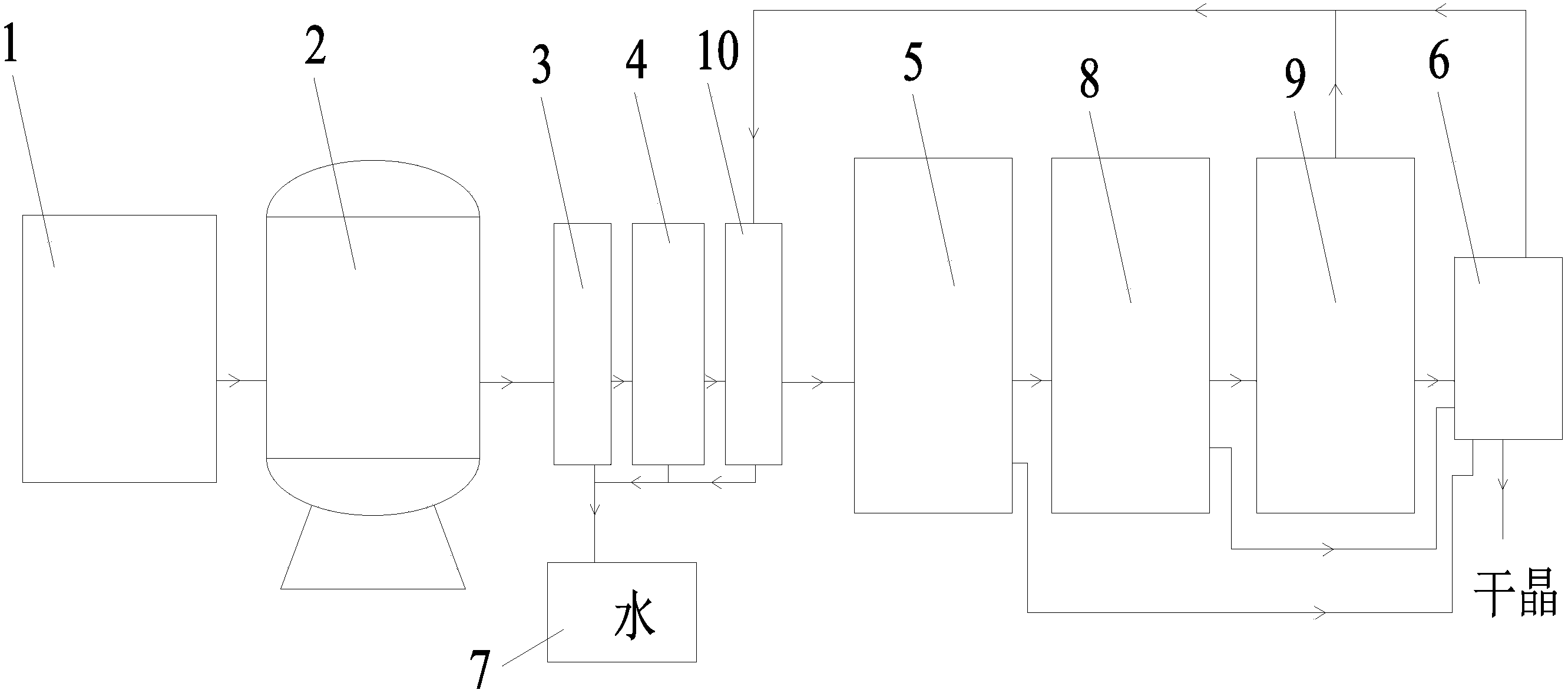

1.一种钢铁行业生产污水处理系统，其特征在于，包括依次连接的：
原水池(1)、沙缸过滤装置(2)、一级反渗透水处理装置(3)、二级反渗透水处理装置(4)、三级反渗透水处理装置(10)、一级冷却结晶装置(5)、二级冷却结晶装置(8)、三级冷却结晶装置(9)以及离心装置(6);
所述一级反渗透水处理装置(3)、所述二级反渗透水处理装置(4)以及所述三级反渗透水处理装置(10)还分别与净水池(7)相连;
所述一级冷却结晶装置(5)和所述二级冷却结晶装置(8)还分别与离心装置(6)相连;
所述原水池(1)用来承装待处理的钢铁行业生产污水;
所述沙缸过滤装置(2)用来对钢铁行业生产污水进行初级过滤;
所述一级反渗透水处理装置(3)用来对钢铁行业生产污水进行反渗透处理，得到的净水输送至净水池(7)，浓污水输送至所述二级反渗透水处理装置(4);
所述二级反渗透水处理装置(4)用来对经过反渗透处理的钢铁行业生产污水进行二次反渗透处理，得到的净水输送至净水池(7)，浓污水输送至三级反渗透水处理装置(10);
所述三级反渗透水处理装置(10)用来对经过反渗透处理的钢铁行业生产污水进行再次反渗透处理，得到的净水输送至净水池(7)，浓污水输送至一级冷却结晶装置(5);
所述一级冷却结晶装置(5)用来对浓污水进行冷却结晶，得到的结晶盐输送至离心装置(6)，污水输送至所述二级冷却结晶装置(8);
所述二级冷却结晶装置(8)用来对浓污水进行再次的冷却结晶，得到的结晶盐输送至离心装置(6)，污水输送至所述三级冷却结晶装置(9);
所述三级冷却结晶装置(9)用来对浓污水进行又再次的冷却结晶，得到的结晶盐输送至离心装置(6);
所述离心装置(6)用来对结晶进行离心处理，对得到的干晶进行收集，浓污水输送至所述三级反渗透水处理装置(10)进行循环处理。
2.根据权利要求1所述的钢铁行业生产污水处理系统，其特征在于，所述一级反渗透水处理装置(3)的处理污水的速度为：200T/h。
3.根据权利要求1所述的钢铁行业生产污水处理系统，其特征在于，所述一级反渗透水处理装置(3)的输出净水的速度为：120T/h。
4.根据权利要求1所述的钢铁行业生产污水处理系统，其特征在于，所述二级反渗透水处理装置(4)的处理污水的速度为：80T/h。
5.根据权利要求1所述的钢铁行业生产污水处理系统，其特征在于，所述二级反渗透水处理装置(4)的输出净水的速度为：48T/h。
6.根据权利要求1所述的石油化工污水处理系统，其特征在于，所述三级反渗透水处理装置(10)的处理污水的速度为：32T/h。
7.根据权利要求1所述的石油化工污水处理系统，其特征在于，所述三级反渗透水处理装置(10)的输出净水的速度为：12T/h。
8.根据权利要求1所述的钢铁行业生产污水处理系统，其特征在于，所述一级冷却结晶装置(5)的结晶温度为50～60℃。
9.根据权利要求1所述的钢铁行业生产污水处理系统，其特征在于，所述二级冷却结晶装置(8)的结晶温度为30～40℃。
10.根据权利要求1所述的钢铁行业生产污水处理系统，其特征在于，所述三级冷却结晶装置(9)的结晶温度为5～10℃。
说明书
一种钢铁行业生产污水处理系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种钢铁行业生产污水处理系统。
背景技术
钢铁行业生产污水具有体量大、污染物浓度高、含盐量高的特点，一般采用气浮、沉降、过滤等物化工艺处理后排放。2015年始我国开始执行新环保法及环保标准：1)规定了更严格的污染物排放限值，最大程度上减弱污染物对生态环境的影响;2)对排放水量严格要求，要求达到零排放或近零排放。经上述工艺处理后的钢铁行业生产污水水质一般能够达到钢铁行业污染物排放标准，但排放水量大;目前国内外钢铁企业生产污水处理方案一般分为两种：一是零排放;二是达标排放，排入水体或排入市政污水管网。为了使排放水量达到环保标准要求，保证生产的长期安全稳定运行，生产污水脱盐回用是钢铁企业的必然趋势，研究切实可行的高回收率脱盐回用技术迫在眉睫。
目前钢铁行业生产污水大都采用双膜法即超滤+反渗透膜工艺脱盐回用，但回收率仅为70%左右，产生的30%的浓盐水具有含盐量高，COD、氨氮等污染物高的特点，进一步回收，难度较大。
对浓盐水回收，一般采用如下工艺：1)蒸发结晶工艺，投资高，运行费用高，限制了大规模应用;2)石灰软化、沉淀等工艺预处理，再进入膜系统，处理流程长，过程不易控制，且COD等污染物去除率低，不能保证系统的长期安全稳定运行。
发明内容
本发明要解决现有技术中的技术问题，提供一种钢铁行业生产污水处理系统。
为了解决上述技术问题，本发明的技术方案具体如下：
一种钢铁行业生产污水处理系统，包括依次连接的：
原水池、沙缸过滤装置、一级反渗透水处理装置、二级反渗透水处理装置、三级反渗透水处理装置、一级冷却结晶装置、二级冷却结晶装置、三级冷却结晶装置、以及离心装置;
所述一级反渗透水处理装置、所述二级反渗透水处理装置以及所述三级反渗透水处理装置还分别与净水池相连;
所述一级冷却结晶装置和所述二级冷却结晶装置还分别与离心装置相连;
所述原水池用来承装待处理的钢铁行业生产污水;
所述沙缸过滤装置用来对钢铁行业生产污水进行初级过滤;
所述一级反渗透水处理装置用来对钢铁行业生产污水进行反渗透处理，得到的净水输送至净水池，浓污水输送至所述二级反渗透水处理装置;
所述二级反渗透水处理装置用来对经过反渗透处理的钢铁行业生产污水进行二次反渗透处理，得到的净水输送至净水池，浓污水输送至三级反渗透水处理装置;
所述三级反渗透水处理装置用来对经过反渗透处理的钢铁行业生产污水进行再次反渗透处理，得到的净水输送至净水池，浓污水输送至一级冷却结晶装置;
所述一级冷却结晶装置用来对浓污水进行冷却结晶，得到的结晶盐输送至离心装置，污水输送至所述二级冷却结晶装置;
所述二级冷却结晶装置用来对浓污水进行再次的冷却结晶，得到的结晶盐输送至离心装置，污水输送至所述三级冷却结晶装置;
所述三级冷却结晶装置用来对浓污水进行又再次的冷却结晶，得到的结晶盐输送至离心装置;
所述离心装置用来对结晶进行离心处理，对得到的干晶进行收集，浓污水输送至所述三级反渗透水处理装置进行循环处理。
在上述技术方案中，所述一级反渗透水处理装置的处理污水的速度为：200T/h。
在上述技术方案中，所述一级反渗透水处理装置的输出净水的速度为：120T/h。
在上述技术方案中，所述二级反渗透水处理装置的处理污水的速度为：80T/h。
在上述技术方案中，所述二级反渗透水处理装置的输出净水的速度为：48T/h。
在上述技术方案中，所述三级反渗透水处理装置的处理污水的速度为：32T/h。
在上述技术方案中，所述三级反渗透水处理装置的输出净水的速度为：12T/h。
在上述技术方案中，所述一级冷却结晶装置的结晶温度为50～60℃。
在上述技术方案中，所述二级冷却结晶装置的结晶温度为30～40℃。
在上述技术方案中，所述三级冷却结晶装置的结晶温度为5～10℃。
本发明具有以下的有益效果：
本发明的钢铁行业生产污水处理系统，适用于钢铁行业生产污水的脱盐回用，能够实现高回收率运行，且高浓盐水可实现达标外排或回用于生产。
本发明的钢铁行业生产污水处理系统，可以用来回收污水中的多种盐，对不同的盐在不同的温度下进行结晶后再进行离心处理，高效的回收污水中的盐，避免了蒸发浓缩工序的投资和运行费用，并且结晶盐的纯度高。
本发明的钢铁行业生产污水处理系统，可以用来对污水进行循环处理，经过离心处理的污水可以输送回到三级反渗透水处理装置进行循环，提高了污水的处理效果。
本发明的钢铁行业生产污水处理系统，可以使污水处理实现自动化生产，无需人工实时操作，提高了污水的处理效率。
