申请日2018.01.29
公开(公告)日2018.09.18
IPC分类号C02F9/14
摘要
本实用新型涉及一种环保型玻璃钢生活污水净化器。容纳腔通过三个隔板组件依次分隔成沉淀池、厌氧处理层、兼氧处理池和脱色过滤池，隔板组件由左隔板和右隔板组成，左隔板固定在容纳腔的底壁上，上端具有缺口，右隔板固定在容纳腔的上壁上，下端为缺口，左隔板和右隔板间隔设置形成过水通道，位于进水口下方的沉淀池内设置有过滤网，兼氧处理池内设置有弹性挂料。该环保型玻璃钢生活污水净化器的池体采用玻璃钢制成，具有环保耐用，安装便捷，过滤效果好，耐酸性强的优点，而且在池体的沉淀池内设置过滤网，能够过滤出体积较大杂质，清洁方便，便于将体积较大的杂质与沉淀物分类处理。
权利要求书
1.一种环保型玻璃钢生活污水净化器，包括具有容纳腔的圆柱形卧式池体和设置在池体两端的进水口和出水口，其特征在于：所述的容纳腔通过三个隔板组件依次分隔成沉淀池、厌氧处理层、兼氧处理池和脱色过滤池，所述的隔板组件由左隔板和右隔板组成，所述的左隔板固定在容纳腔的底壁上，上端具有缺口，所述的右隔板固定在容纳腔的上壁上，下端为缺口，左隔板和右隔板间隔设置形成过水通道，位于进水口下方的沉淀池内设置有过滤网，所述的兼氧处理池内设置有弹性挂料。
2.根据权利要求1所述的一种环保型玻璃钢生活污水净化器，其特征在于：所述的左隔板和右隔板均为一端缺口的圆形结构。
3.根据权利要求1所述的一种环保型玻璃钢生活污水净化器，其特征在于：在沉淀池、厌氧处理层、兼氧处理池和脱色过滤池的上壁均设置有一一对应的检修孔。
4.根据权利要求2或3所述的一种环保型玻璃钢生活污水净化器，其特征在于：在沉淀池的上壁设置有水位传感器。
5.根据权利要求4所述的一种环保型玻璃钢生活污水净化器，其特征在于：在沉淀池的容纳腔内壁上以及沉淀池内的左隔板上设置有限位板，所述的过滤网可拆式的设置在限位板上。
6.根据权利要求5所述的一种环保型玻璃钢生活污水净化器，其特征在于：所述的过滤网为具有滤孔的铁丝网，其上方设置有把手。
7.根据权利要求2或3所述的一种环保型玻璃钢生活污水净化器，其特征在于：所述的池体由玻璃钢制成。
说明书
一种环保型玻璃钢生活污水净化器
技术领域
本实用新型涉及污水处理设备，具体涉及一种环保型玻璃钢生活污水净化器。
背景技术
生活污水净化器一般用于工业建筑、居民建筑或新农村建设中生活污水的局部处理。现有技术中的净化器一般采用的砖头或者混凝土砌成，此种结构的净化器存在施工周期长，易渗漏，耐酸性差，使用寿命短等缺点。
实用新型内容
为了克服背景技术的不足，本实用新型提供一种环保型玻璃钢生活污水净化器。

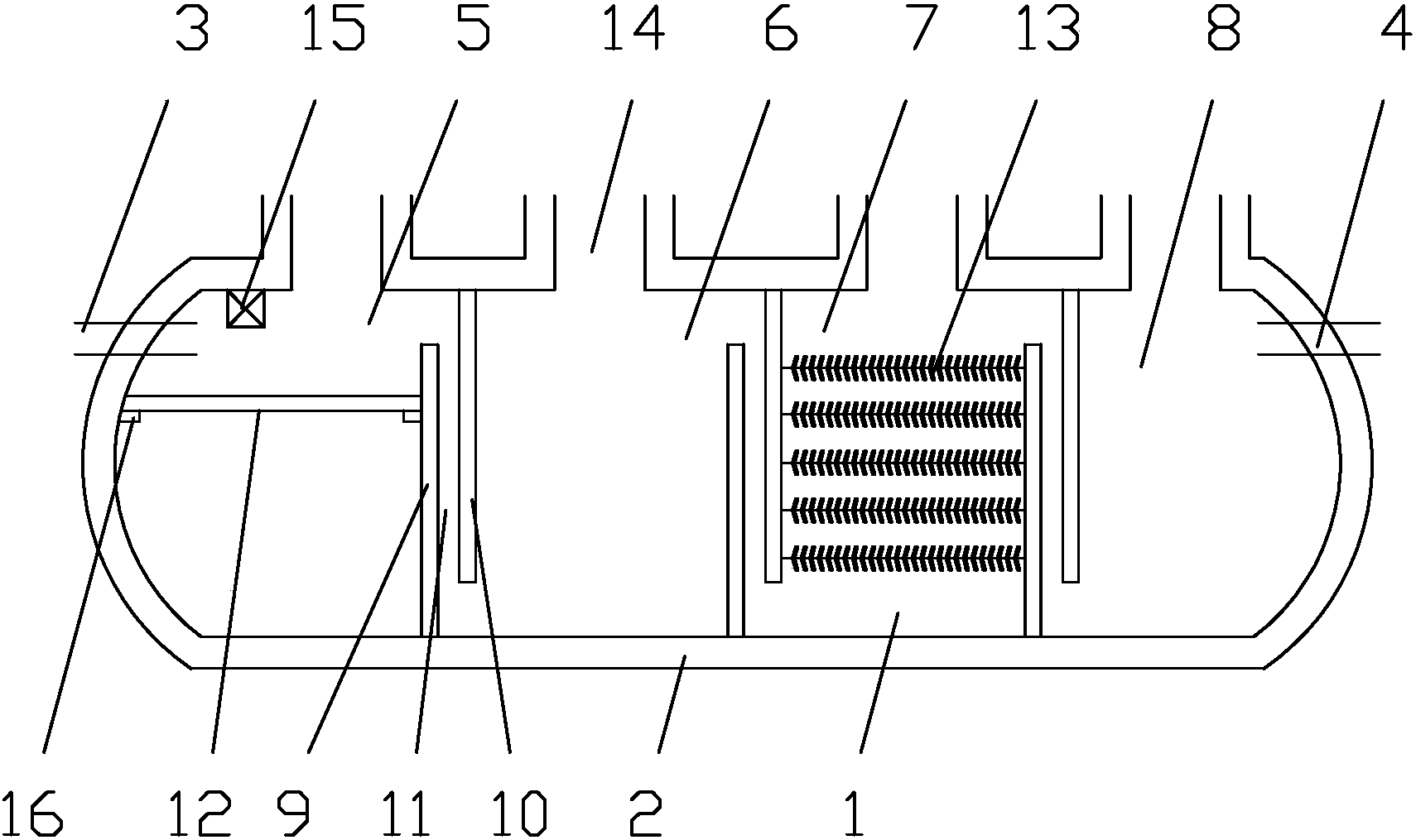

本实用新型所采用的技术方案是：一种环保型玻璃钢生活污水净化器，包括具有容纳腔的圆柱形卧式池体和设置在池体两端的进水口和出水口，所述的容纳腔通过三个隔板组件依次分隔成沉淀池、厌氧处理层、兼氧处理池和脱色过滤池，所述的隔板组件由左隔板和右隔板组成，所述的左隔板固定在容纳腔的底壁上，上端具有缺口，所述的右隔板固定在容纳腔的上壁上，下端为缺口，左隔板和右隔板间隔设置形成过水通道，位于进水口下方的沉淀池内设置有过滤网，所述的兼氧处理池内设置有弹性挂料，弹性挂料为。
进一步的，所述的左隔板和右隔板均为一端缺口的圆形结构。
进一步的，在沉淀池、厌氧处理层、兼氧处理池和脱色过滤池的上壁均设置有一一对应的检修孔。
进一步的，在沉淀池的上壁设置有水位传感器。
进一步的，在沉淀池的容纳腔内壁上以及沉淀池内的左隔板上设置有限位板，所述的过滤网可拆式的设置在限位板上。
进一步的，所述的过滤网为具有滤孔的铁丝网，其上方设置有把手。
进一步的，所述的池体由玻璃钢制成。
本实用新型的有益效果是：由于采取上述技术方案，该环保型玻璃钢生活污水净化器的池体采用玻璃钢制成，具有环保耐用，安装便捷，过滤效果好，耐酸性强的优点，而且在池体的沉淀池内设置过滤网，能够过滤出体积较大杂质，清洁方便，便于将体积较大的杂质与沉淀物分类处理。
