申请日2018.01.29
公开(公告)日2018.09.18
IPC分类号C02F9/02; C02F1/40
摘要
本实用新型涉及一种GFRP环保型餐饮废水隔油池。主要解决了现有隔油池取样不便的问题。取样部件包括与出水口连接的出水管、与出水管垂直设置并向容纳腔底部的延伸的导向管以及与出水管垂直设置并向容纳腔上端延伸的取样管，所述的取样管上端设置开口，且开口正对第二清油口设置。本实用新型通过在出水口处设置取样部件和与取样部件正对设置的第二清油口,便于取出分油后的样品，而且单独设置沉淀腔，用于过滤沉淀出大颗粒残渣，不仅提升了分离效果，还便于分类收集，便于后期的针对性处理。
权利要求书

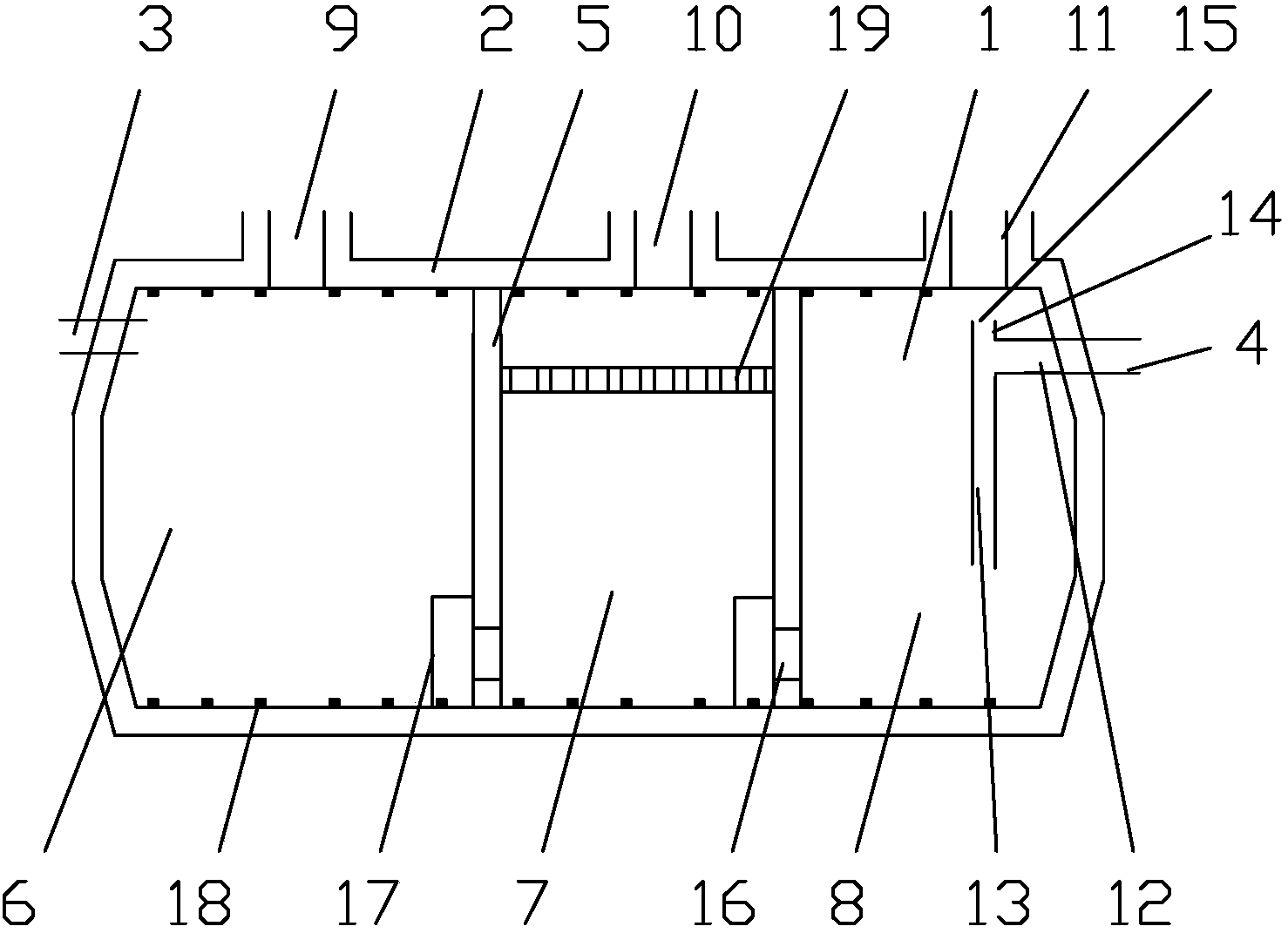

1.一种GFRP环保型餐饮废水隔油池，包括具有容纳腔的圆柱形卧式池体和设置在池体两端的进水口和出水口，其特征在于：所述的容纳腔内通过两个隔板分隔成沉淀腔、一次除油腔和二次除油腔，位于所述沉淀腔上方的池体内壁开有清渣口，位于所述一次除油腔上方的池体内壁开有第一清油口，位于所述二次除油腔上方的池体内壁开有第二清油口，所述的出水口上设置由取样部件，所述的取样部件包括与出水口连接的出水管、与出水管垂直设置并向容纳腔底部的延伸的导向管以及与出水管垂直设置并向容纳腔上端延伸的取样管，所述的取样管上端设置开口，且开口正对第二清油口设置。
2.根据权利要求1所述的一种GFRP环保型餐饮废水隔油池，其特征在于：所述隔板周边与容纳腔内壁密封，位于容纳腔下方的隔板上设有过油孔，所述的过油孔上设置有过滤罩。
3.根据权利要求2所述的一种GFRP环保型餐饮废水隔油池，其特征在于：所述的过滤罩为“L”形结构，其由玻璃钢制成。
4.根据权利要求1所述的一种GFRP环保型餐饮废水隔油池，其特征在于：所述的容纳腔内壁上等间距的设有加强龙骨，所述的加强龙骨有玻璃纤维制成。
5.根据权利要求1或2或4所述的一种GFRP环保型餐饮废水隔油池，其特征在于：所述的取样部件为一体成型结构。
6.根据权利要求5所述的一种GFRP环保型餐饮废水隔油池，其特征在于：所述的一次除油腔上方设置有筛板。
7.根据权利要求1所述的一种GFRP环保型餐饮废水隔油池，其特征在于：所述的开口距离容纳腔5cm-8cm。
说明书
一种GFRP环保型餐饮废水隔油池
技术领域
本实用新型涉及污水处理设备，具体涉及一种GFRP环保型餐饮废水隔油池。
背景技术
隔油池利用废水中悬浮物和水的比重不同而达到分离的目的。隔油池的构造多采用平流式，含油废水通过配水槽进入平面为矩形的隔油池，沿水平方向缓慢流动，在流动中油品上浮水面，由集油管或设置在池面的刮油机推送到集油管中流入脱水罐。在隔油池中沉淀下来的重油及其他杂质，积聚到池底污泥斗中，通过排泥管进入污泥管中。经过隔油处理的废水则溢流入排水渠排出池外，进行后续处理，以去除乳化油及其他污染物。
现有的隔油池只经过一次分离，其分离效果差，不能将大颗粒残渣单独分离，而且不具有专门的取样口，在需要对样品进行取样的非常不方便。
实用新型内容
为了克服背景技术的不足，本实用新型提供一种GFRP环保型餐饮废水隔油池，主要解决了现有隔油池取样不便的问题，本实用新型通过在出水口处设置取样部件和与取样部件正对设置的第二清油口,便于取出分油后的样品，而且单独设置沉淀腔，用于过滤沉淀出大颗粒残渣，不仅提升了分离效果，还便于分类收集，便于后期的针对性处理。
本实用新型所采用的技术方案是：一种GFRP环保型餐饮废水隔油池，包括具有容纳腔的圆柱形卧式池体和设置在池体两端的进水口和出水口，所述的容纳腔内通过两个隔板分隔成沉淀腔、一次除油腔和二次除油腔，位于所述沉淀腔上方的池体内壁开有清渣口，位于所述一次除油腔上方的池体内壁开有第一清油口，位于所述二次除油腔上方的池体内壁开有第二清油口，所述的出水口上设置由取样部件，所述的取样部件包括与出水口连接的出水管、与出水管垂直设置并向容纳腔底部的延伸的导向管以及与与出水管垂直设置并向容纳腔上端延伸的取样管，所述的取样管上端设置开口，且开口正对第二清油口设置。
进一步的，所述隔板周边与容纳腔内壁密封，位于容纳腔下方的隔板上设有过油孔，所述的过油孔上设置有过滤罩。
进一步的，所述的过滤罩为“L”形结构，其由玻璃钢制成。
进一步的，所述的容纳腔内壁上等间距的设有加强龙骨，所述的加强龙骨有玻璃纤维制成。
进一步的，所述的取样部件为一体成型结构。
进一步的，所述的一次除油腔上方设置有筛板。
进一步的，所述的开口距离容纳腔5cm-8cm。
本实用新型的有益效果是：由于采取上述技术方案，本实用新型通过在出水口处设置取样部件和与取样部件正对设置的第二清油口,便于取出分油后的样品，而且单独设置沉淀腔，用于过滤沉淀出大颗粒残渣，不仅提升了分离效果，还便于分类收集，便于后期的针对性处理。
