申请日2018.05.30
公开(公告)日2018.10.19
IPC分类号B65G15/30; B65G15/56; B65G23/04; B65G45/12; B65G45/26
摘要
本发明提供了一种污水处理固体垃圾用皮带输送机，包括机架、从动辊、皮带、主动辊、旋转电机、蓄电池、垃圾箱和污水收集箱，从动辊活动安装于机架的顶部左端，主动辊活动安装于机架的顶部右端，皮带活动安装于从动辊与主动辊的表层，旋转电机固定安装于机架的顶部右侧，且旋转电机位于主动辊的正前方，蓄电池固定安装于旋转电机的右端，垃圾箱固定安装于机架的右下侧，污水收集箱固定安装于机架的底部。该种污水处理固体垃圾用皮带输送机设置有通孔槽，通过“Y”字形通孔槽能够将污水引流至通孔槽内，从而快速将污水排出至污水收集箱内，减小皮带的收力，提高固体垃圾的输送效率，适用于皮带输送机的生产和使用，具有良好的发展前景。
翻译权利要求书

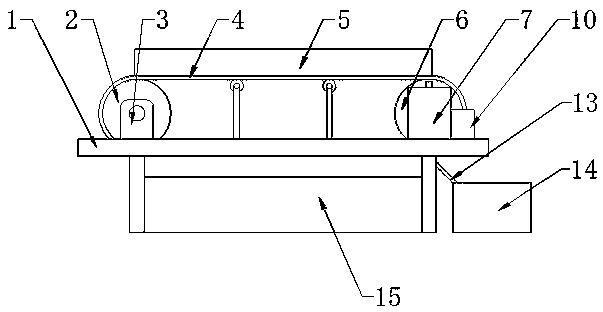

1.一种污水处理固体垃圾用皮带输送机，包括机架(1)、从动辊(2)、皮带(4)、主动辊(6)、旋转电机(7)、蓄电池(10)、垃圾箱(14)和污水收集箱(15)，所述从动辊(2)活动安装于机架(1)的顶部左端，所述主动辊(6)活动安装于机架(1)的顶部右端，所述皮带(4)活动安装于从动辊(2)与主动辊(6)的表层，所述旋转电机(7)固定安装于机架(1)的顶部右侧，且旋转电机(7)位于主动辊(6)的正前方，所述蓄电池(10)固定安装于旋转电机(7)的右端，所述垃圾箱(14)固定安装于机架(1)的右下侧，所述污水收集箱(15)固定安装于机架(1)的底部;
其特征在于：所述从动辊(2)与主动辊(6)的前后侧均固定安装有支撑架(3)，所述皮带(4)的表层贯穿有通孔槽(401)，所述机架(1)的顶部前后侧均固定安装有挡板(5)，所述旋转电机(7)的顶部内嵌有旋转按钮(8)，所述旋转电机(8)与主动辊(6)之间活动安装有连接轴(9)，所述机架(1)的顶部中心位置两侧均固定安装有支撑杆(12)，且支撑杆(12)的顶部均活动安装有助辊(11)，所述垃圾箱(14)的左上角固定有导料板(13)，所述机架(1)的前后相对侧两端均固定安装有刮片(16)。
2.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机，其特征在于：所述从动辊(2)和主动辊(6)与支撑架(3)均为转动连接，且支撑架(3)共设置有四个，所述挡板(5)共设置有两块。
3.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机，其特征在于：所述通孔槽(401)在皮带(4)上横向线性排列，且通孔槽(401)设置有两排，所述通孔槽(401)为“Y”字形。
4.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机，其特征在于：所述旋转电机(7)和旋转按钮(8)与蓄电池(10)均为电性连接，且旋转电机(7)与连接轴(9)为转动连接。
5.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机，其特征在于：所述助辊(11)共设置有两个，且支撑杆(12)共设置有四根，所述助辊(11)与皮带(4)为转动连接。
6.根据权利要求1所述的一种污水处理固体垃圾用皮带输送机，其特征在于：所述刮片(16)共设置有两块，所述导料板(13)与垃圾箱(14)的夹角为一百三十五度，所述污水收集箱(15)的长度与皮带(4)的竖向投影长度相同。
说明书
一种污水处理固体垃圾用皮带输送机
技术领域
本发明涉及污水处理设备技术领域，具体为一种皮带输送机。
背景技术
在污水处理工艺中，为去除污水中较大的固体漂浮物和悬浮物，通常采用粗格栅，粗格栅去除的固定垃圾从粗格栅的出料口掉入皮带输送装置的皮带上，再通过皮带输送装置的皮带输送至压榨机，最后运送至固体垃圾处理站进行焚烧发电。
现有的皮带输送机，输送效率较低，在固体垃圾进行输送时，固体垃圾上的污水与污泥均难以排出，容易残留在皮带上，导致皮带本身质量增加，降低了输送效率，清洁性较差，固体垃圾进行传送时表面的污水与污泥容易掉落在地板上，导致清洁性较差，且皮带的使用寿命较低，容易局部受力而损坏，实用性较差。
发明内容
本发明的目的旨在于解决输送效率较低，清洁性较差的技术问题，提供一种污水处理固体垃圾用皮带输送机，该装置中通过设置通孔槽，通过“Y”字形通孔槽能够将污水引流至通孔槽内，从而快速将污水排出至污水收集箱内，减小皮带的收力，提高固体垃圾的输送效率，实用性较强，具有广泛的实用性，以解决上述背景技术中提出的现有的皮带输送机输送效率较低，清洁性较差，皮带的使用寿命较低，实用性较差的问题。
为实现上述目的，本发明提供如下技术方案：
一种污水处理固体垃圾用皮带输送机，包括机架、从动辊、皮带、主动辊、旋转电机、蓄电池、垃圾箱和污水收集箱，所述从动辊活动安装于机架的顶部左端，所述主动辊活动安装于机架的顶部右端，所述皮带活动安装于从动辊与主动辊的表层，所述旋转电机固定安装于机架的顶部右侧，且旋转电机位于主动辊的正前方，所述蓄电池固定安装于旋转电机的右端，所述垃圾箱固定安装于机架的右下侧，所述污水收集箱固定安装于机架的底部，所述从动辊与主动辊的前后侧均固定安装有支撑架，所述皮带的表层贯穿有通孔槽，所述机架的顶部前后侧均固定安装有挡板，所述旋转电机的顶部内嵌有旋转按钮，所述旋转电机与主动辊之间活动安装有连接轴，所述机架的顶部中心位置两侧均固定安装有支撑杆，且支撑杆的顶部均活动安装有助辊，所述垃圾箱的左上角固定有导料板，所述机架的前后相对侧两端均固定安装有刮片。
作为本发明进一步的方案：所述从动辊和主动辊与支撑架均为转动连接，且支撑架共设置有四个，所述挡板共设置有两块。
作为本发明进一步的方案：所述通孔槽在皮带上横向线性排列，且通孔槽设置有两排，所述通孔槽为“Y”字形。
作为本发明进一步的方案：所述旋转电机和旋转按钮与蓄电池均为电性连接，且旋转电机与连接轴为转动连接。
作为本发明进一步的方案：所述助辊共设置有两个，且支撑杆共设置有四根，所述助辊与皮带为转动连接。
作为本发明进一步的方案：所述刮片共设置有两块，所述导料板与垃圾箱的夹角为一百三十五度，所述污水收集箱的长度与皮带的竖向投影长度相同。
本发明的目的旨在于解决输送效率较低，清洁性较差的技术问题，提供一种污水处理固体垃圾用皮带输送机，该装置中通过设置通孔槽，提高固体垃圾的输送效率，实用性较强。
(1)该种污水处理固体垃圾用皮带输送机设置有挡板，从动辊和主动辊与支撑架均为转动连接，且支撑架共设置有四个，挡板共设置有两块，通过从动辊和主动辊与支撑架转动连接能够带动皮带运动对固体垃圾进行输送，通过挡板能够防止固体垃圾向皮带的两侧滑落，提高地板的清洁性，实用性较强。
(2)该种污水处理固体垃圾用皮带输送机设置有通孔槽，通孔槽在皮带上横向线性排列，且通孔槽设置有两排，通孔槽为“Y”字形，通过“Y”字形通孔槽能够将污水引流至通孔槽内，从而快速将污水排出至污水收集箱内，减小皮带的收力，提高固体垃圾的输送效率，实用性较强。
(3)该种污水处理固体垃圾用皮带输送机设置有旋转电机，旋转电机和旋转按钮与蓄电池均为电性连接，且旋转电机与连接轴为转动连接，通过旋转电机与连接轴转动连接能够驱动主动辊转动，从而带动皮带转动，对固体垃圾进行输送，实用性较强。
(4)该种污水处理固体垃圾用皮带输送机设置有助辊，助辊共设置有两个，且支撑杆共设置有四根，助辊与皮带为转动连接，通过助辊与支撑杆能够对皮带的中间位置进行支撑，减小皮带的中间受力，并且能够对皮带的运动起到助力的作用，提高输送效率，实用性较强。
(5)该种污水处理固体垃圾用皮带输送机设置有导料板，刮片共设置有两块，导料板与垃圾箱的夹角为一百三十五度，污水收集箱的长度与皮带的竖向投影长度相同，通过导料板能够防止固体垃圾随皮带一起运动掉落在地上，通过刮片将皮带上的污泥挂落在污水收集箱内，减小皮带的局部受力，提高皮带的使用寿命，便于固体垃圾的运输，实用性较强。
综上，该种污水处理固体垃圾用皮带输送机具有广泛的实用性，以解决上述背景技术中提出的现有的皮带输送机输送效率较低，清洁性较差，皮带的使用寿命较低，实用性较差的问题，有很高的推广价值。
