申请日2007.04.26
公开(公告)日2008.10.29
IPC分类号B01D21/02
摘要
本发明处理装置是在普通斜板(斜管)沉淀装置之下加设污泥泥渣层装置。它是由许多基本单元排列拼合组成，每个基本单元由漏斗、下接直管、直管末端接倾斜管组成。在直管下部与倾斜管中形成污泥泥渣层。进入沉淀池水中的矾花颗粒与泥渣层中的污泥颗粒碰撞，或矾花颗粒被捕捉，或颗粒明显长大，沉淀池出水水质明显改善，其处理能力是普通斜板(斜管)沉淀池处理能力2-3倍。沉淀池工作稳定，适用于各种难处理的水质。
権利要求書

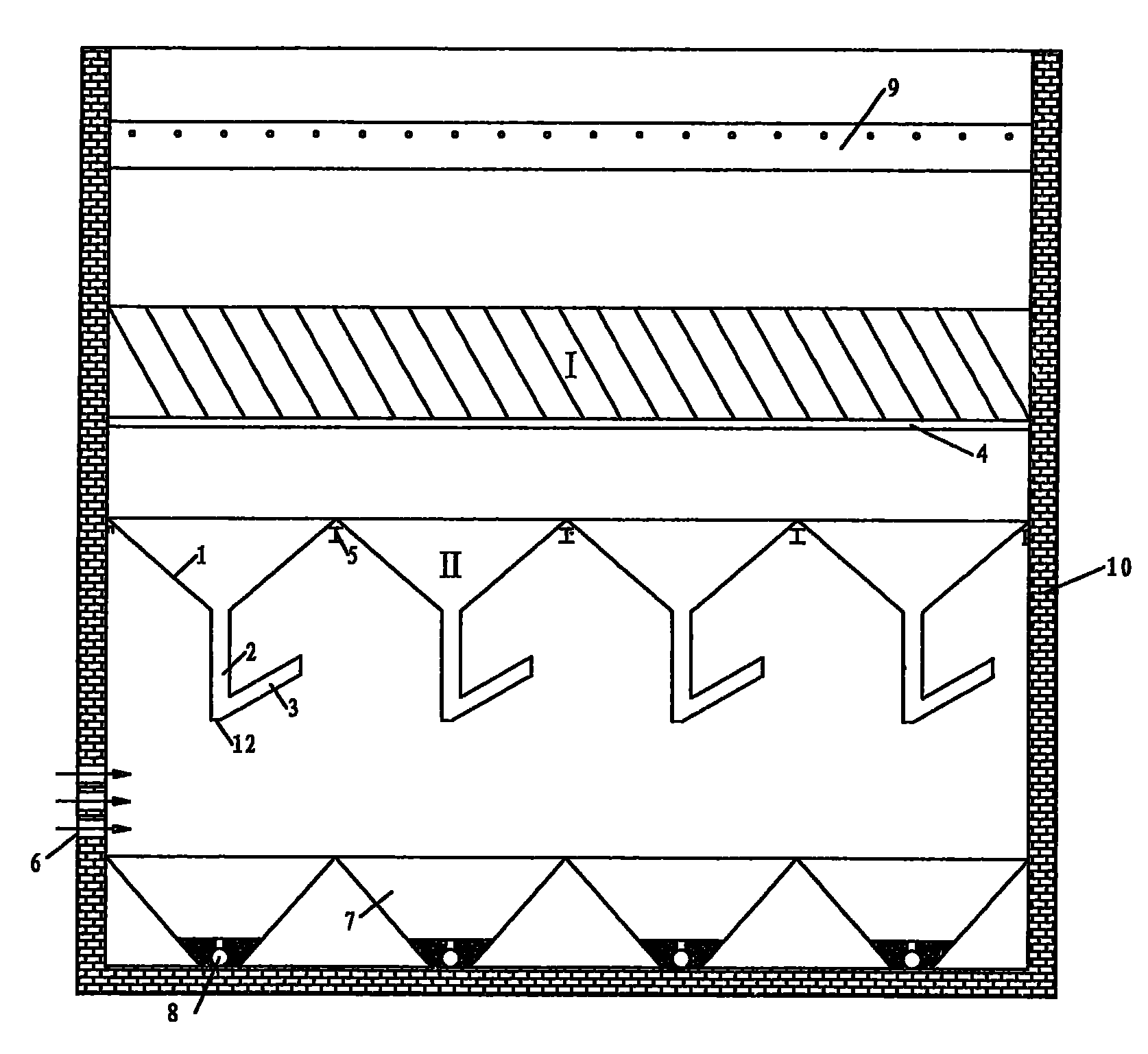

1、本发明的处理装置由两部分组成，上部是斜板(斜管) 沉淀装置(I)，与普通斜板(斜管)沉淀装置相同，下部是污 泥泥渣层装置(II)，它是由许多基本单元排列、拼合组成的， 每个基本单元由形状为矩形、多边形、锥管形的漏斗(1)下接 矩形、多边形、圆形直管(2)，直管(2)下端或用一小块平板 (12)进行直管(2)的局部封堵后，再接倾斜管(3)，或接带 弯头直管(11)，或一个直管(2)下接两个倾斜管(3)组成的。
2、根据权力要求1，污泥泥渣装置(II)应布满整个沉淀 池面积。
3、根据权力要求2，污泥泥渣层装置(II)的漏斗(1)可 支撑在漏斗支架(5)上，也可以用钢筋混凝土制成，把各相邻 漏斗(1)组成一个构筑物和沉淀池体(10)浇筑成一体。
说明书
污泥泥渣层式斜板(斜管)沉淀工艺与装置
本发明属固、液重力分离工艺与装置，用于水处理、化工、 轻工业领域。
水处理学术界都知道絮凝反应中悬浮泥渣层可以大幅度提 高絮凝反应效率，改善水质，提高沉淀池的处理能力。但是如何 形成泥渣悬浮层则是一大难题。现有的工艺只有机械加速澄清池 利用了这项技术。它是把水处理前、后两个絮凝与沉淀工艺合在 一起，用转动机械提升的办法使一部分沉淀污泥提升，另一部分 污泥在池底转动，形成泥渣悬浮层。加药原水通过悬浮泥渣层， 使加药原水中的小矾花颗粒与泥渣悬浮层中的污泥颗粒发生碰 撞，并被污泥颗粒所捕捉。用这种方法来提高絮凝工艺的效果。 可是由于这种工艺没能在池底形成有效的泥渣悬浮层，所以没有 达到所设想的结果。这种池型的处理效率不仅没有提高，其处理 能力尚不如絮凝、沉淀两工艺过程分设的普通水处理工艺的处理 效果。
本发明是使反应后的水在沉淀池中先通过污泥泥渣层，使絮 凝后水中的矾花颗粒与污泥泥渣层中的污泥颗粒进行碰撞。其中 一些小的矾花颗粒被污泥颗粒所捕捉，没有被捕捉的颗粒通过污 泥泥渣层也明显长大。通过污泥泥渣层后水中矾花沉降速度明显 增加，沉淀池出水水质与处理能力明显得到改善。
