申请日2007.04.26
公开(公告)日2008.03.05
IPC分类号F04D25/12
摘要
本实用新型涉及一种大型污水泵机械密封件，是针对同类产品某些不足而设计的。设计要点是弹簧橡胶O形圈设置在弹簧座的中部与泵轴相触;弹簧座的中部还装有弹簧，弹簧橡胶O形圈作为弹簧的保护件，使机械密封件克服了多弹簧在介质中受杂物的阻尼而不能正常工作的缺陷。弹簧座由传动螺钉连接动环座，由紧固螺栓连接泵轴。解决泵轴的动态受力、传递扭矩不均，所导致的密封性能不好和使用寿命欠长的技术问题。适合于其它液体泵的密封件配套使用。
権利要求書

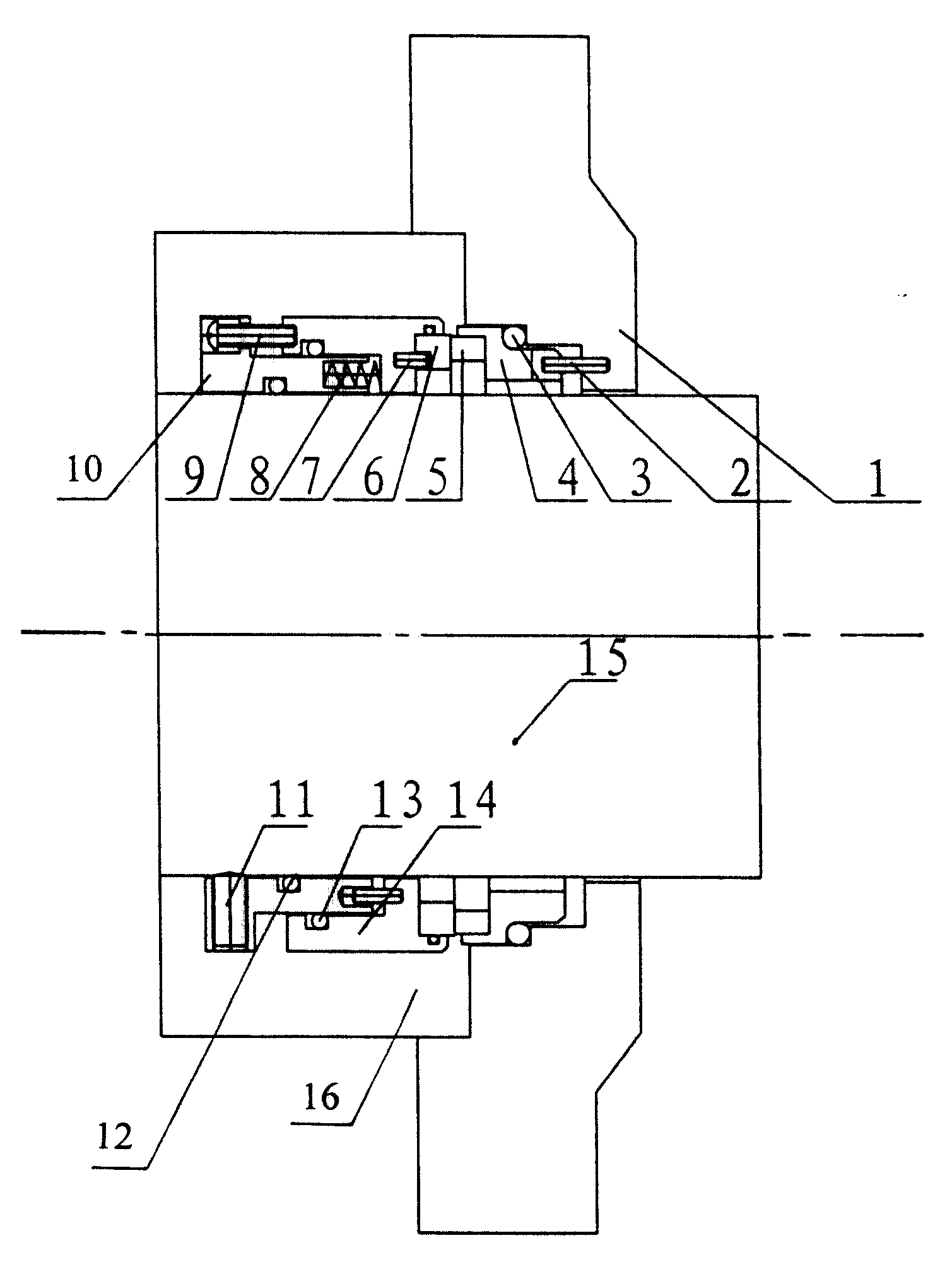

1.一种大型污水泵机械密封件，该密封件包括静环压盖(1)、静环传动销 (2)、静环O形圈(3)、静环座(4)、静环(5)、动环(6)、动环销(7)、弹 簧(8)、传动螺钉(9)、弹簧座(10)、紧固螺栓(11)、弹簧橡胶O形圈(12)、 动环橡胶O形圈(13)、动环座(14)、泵轴(15)、泵体(16)，泵体(16)连 接静环压盖(1)，该两者之间设置机械密封件，其特征是弹簧橡胶O形圈(12) 设置在弹簧座(10)的中部与泵轴(15)相触;弹簧座(10)的中部还装有弹簧 (8)，弹簧座由传动螺钉(9)连接动环座(14)，由紧固螺栓(11)连接泵轴(15)。
2.如权利要求1所述的大型污水泵机械密封件，其特征是泵轴(15)的径 面设置静环压盖(1);静环传动销(2)设置在静环座(4)与静环压盖(1)之 间，弹簧座(10)与静环座(4)之间设置动环(6)，动环置于动环座(14)中， 动环销(7)设置在静环座(4)与弹簧座(10)之间。
说明书
大型污水泵机械密封件
技术领域
本实用新型涉及一种大型污水泵机械密封件。
背景技术
机械密封件是泵类的重要部件之一，起到输送各种液体阻止泄漏的作用。现 有不带O形圈保护的机械密封件，工作状态容易被杂物阻尼，影响弹簧力使密封 件失效。有的密封件装拆、维修、检修不太方便，通常是一个易损件坏了，得拆 去连接的其它零件，才能更换该换的零件。这种现象对维修工来说是给他们增加 了工作量和劳动强度。普通机械密封件密封的性能不好和使用寿命欠长的原因在 于，不能适应泵轴的动态受力、传递扭矩不均的服役条件，而未作相应的动、静 受力调节，来满足其运行工况。
发明内容
本实用新型将克服上述的不足，目的是向本领域提供一种结构较为简单的大 型污水泵机械密封件。使其能解决泵轴的动态受力、传递扭矩不均，所导致的密 封性能不好和使用寿命欠长的的技术问题。本实用新型的目的是采用如下的技术 方案实现。
一种大型污水泵机械密封件，该密封件包括静环压盖、静环传动销、静环 O形圈、静环座、静环、动环、动环销、弹簧、传动螺钉、弹簧座、紧固螺栓、 弹簧橡胶O形圈、动环橡胶O形圈、动环座、泵轴、泵体，泵体连接静环压盖， 该两者之间设置机械密封件。其要点是弹簧橡胶O形圈设置在弹簧座的中部与 泵轴相触;弹簧座的中部还装有弹簧，弹簧橡胶O形圈作为弹簧的保护件，使 机械密封件克服了多弹簧在介质中受杂物的阻尼而不能正常工作的缺陷。弹簧座 由传动螺钉连接动环座，由紧固螺栓连接泵轴。
所述的泵轴的径面设置静环压盖;静环传动销设置在静环座与静环压盖之 间，起到限位作用。弹簧座与静环座之间设置动环，动环置于动环座中，动环销 设置在静环座与弹簧座之间，也起到限位作用。
这种机械密封件与大型污水泵连接容易，轴向旋转稳定。当个别零件需要更 换，则只需将整根密封件拆出泵轴，即可在工作台上操作。给维修人员创造了较 大的操作平台，较好的工作环境。解决了泵轴的动态受力、传递扭矩不均，所导 致的密封性能不好和使用寿命欠长的的技术问题。适合于其它液体泵的密封件配 套使用。
