申请日2018.05.30
公开(公告)日2018.11.02
IPC分类号C02F1/32
摘要
本发明涉及污水处理附属装置的技术领域，特别是涉及一种环保型污水处理用杀毒辅助装置，其杀毒彻底，提高杀毒效果和实用性;并且不会产生二次污染，提高使用可靠性;包括箱体和水泵，箱体的内部设置有工作腔，箱体的左端顶部设置有进水管，箱体的右端底部设置有排水管，还包括多组管体，多组管体的顶端均设置有密封盖，多组密封盖分别与多组管体的顶端通过螺纹连接，多组密封盖的底端均设置有紫外线消毒装置，相邻两组管体之间均通过连通管连通，进水管的右端伸入至工作腔内并与最左侧一组管体的左侧顶部连通，最右侧一组管体的右侧顶部设置有出水管，箱体的右端设置有控制器，排水管处设置有流量调节阀，水泵和流量调节阀均与控制器电连接。
翻译权利要求书

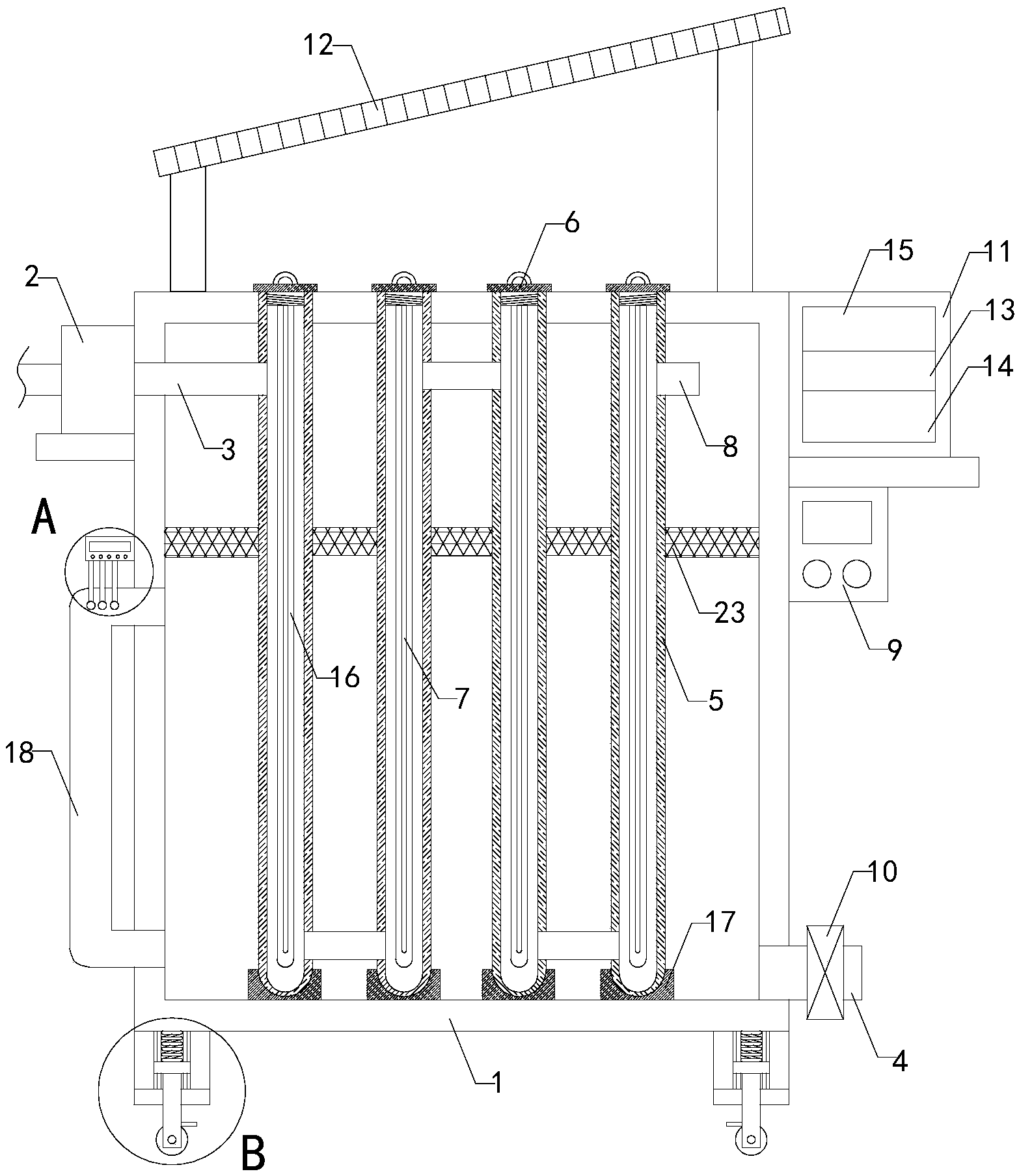

1.一种环保型污水处理用杀毒辅助装置，包括箱体(1)和水泵(2)，箱体(1)的内部设置有工作腔，箱体(1)的左端顶部设置有进水管(3)，进水管(3)与水泵(2)的输出端连通，箱体(1)的右端底部设置有排水管(4);其特征在于，还包括多组管体(5)，所述多组管体(5)均位于工作腔内，并且多组管体(5)的底端均密封，多组管体(5)的顶端均穿过箱体(1)的顶壁伸出至工作腔外，并在多组管体(5)的顶端均设置有密封盖(6)，所述多组密封盖(6)分别与多组管体(5)的顶端通过螺纹连接，多组密封盖(6)的底端均设置有紫外线消毒装置(7)，所述多组紫外线消毒装置(7)分别位于多组管体(5)内，相邻两组管体(5)之间均通过连通管连通，所述进水管(3)的右端伸入至工作腔内并与最左侧一组所述管体(5)的左侧顶部连通，最右侧一组所述管体(5)的右侧顶部设置有出水管(8)，所述箱体(1)的右端设置有控制器(9)，所述排水管(4)处设置有流量调节阀(10)，所述水泵(2)和流量调节阀(10)均与控制器(9)电连接。
2.如权利要求1所述的一种环保型污水处理用杀毒辅助装置，其特征在于，还包括设备箱(11)和太阳能电池板(12)，所述太阳能电池板(12)架设在箱体(1)的顶端，所述设备箱(11)安装在箱体(1)的右端，并在设备箱(11)内设置有充电电池(13)、充电装置(14)和稳压装置(15)，所述太阳能电池板(12)和充电电池(13)均与充电装置(14)电连接，所述控制器(9)、流量调节阀(10)、水泵(2)和稳压装置(15)均与充电电池(13)电连接。
3.如权利要求2所述的一种环保型污水处理用杀毒辅助装置，其特征在于，所述紫外线消毒装置(7)为紫外线消毒灯管，并在紫外线消毒装置(7)的外侧设置有石英套管(16)。
4.如权利要求3所述的一种环保型污水处理用杀毒辅助装置，其特征在于，所述工作腔的内底壁上设置有多组支撑座(17)，所述多组支撑座(17)的顶端均设置有凹面，所述多组管体(5)的底端分别位于多组支撑座(17)顶端的凹面内。
5.如权利要求4所述的一种环保型污水处理用杀毒辅助装置，其特征在于，还包括检测管(18)和水质检测仪，所述检测管(18)位于箱体(1)的左侧，并且检测管(18)的顶端和底端均与工作腔相通，所述水质检测仪包括水质浊度检测探头(19)、水质细菌检测探头(20)、酸碱度检测探头(21)和水质检测显示屏(22)，所述水质检测显示屏(22)安装在箱体(1)的左端且位于检测管(18)的上方，所述水质浊度检测探头(19)、水质细菌检测探头(20)、酸碱度检测探头(21)均伸入至检测管(18)内，并且水质浊度检测探头(19)、水质细菌检测探头(20)、酸碱度检测探头(21)均与水质检测显示屏(22)电连接。
6.如权利要求5所述的一种环保型污水处理用杀毒辅助装置，所述工作腔内设置有横向的过滤网(23)，所述过滤网(23)上设置有多组通孔，所述多组管体(5)分别穿过多组通孔。
7.如权利要求6所述的一种环保型污水处理用杀毒辅助装置，所述箱体(1)底端的左前侧、左后侧、右前侧和右后侧均设置有滑轮组。
8.如权利要求7所述的一种环保型污水处理用杀毒辅助装置，所述滑轮组包括左支板(24)、右支板(25)、弹簧(26)、挡板(27)、限位板(28)、支柱(29)、两组限位杆(30)和滚轮(31)，所述左支板(24)、右支板(25)和弹簧(26)的顶端均与箱体(1)的底端连接，并且弹簧(26)位于左支板(24)和右支板(25)之间，左支板(24)和右支板(25)的底端分别与挡板(27)顶端的左侧和右侧连接，所述限位板(28)的左侧和右侧均设置有上下贯通的限位孔，所述两组限位杆(30)的底端自限位板(28)的顶端分别穿过两组限位孔并分别与挡板(27)顶端的左侧和右侧连接，两组限位杆(30)的顶端均与箱体(1)的底端连接，所述弹簧(26)的底端与限位板(28)的顶端中部连接，所述挡板(27)的中部设置有穿孔，所述支柱(29)的顶端自挡板(27)的底端穿过穿孔并与限位板(28)的底端中部连接，所述滚轮(31)安装在支柱(29)的底端，并且滚轮(31)上设置有制动装置。
说明书
一种环保型污水处理用杀毒辅助装置
技术领域
本发明涉及污水处理附属装置的技术领域，特别是涉及一种环保型污水处理用杀毒辅助装置。
背景技术
众所周知，环保型污水处理用杀毒辅助装置是一种用于污水处理工序，杀死污水中的细菌和病毒的辅助装置，其在环境保护、污水处理的领域中得到了广泛的使用;现有的环保型污水处理用杀毒辅助装置包括箱体和水泵，箱体的内部设置有工作腔，箱体的顶端设置有投料管，箱体的左端顶部设置有进水管，进水管与水泵的输出端连通，箱体的右端底部设置有排水管;现有的环保型污水处理用杀毒辅助装置使用时，通过水泵将经过过滤除杂的污水抽送至工作腔内，通过投料管向工作腔内投放适量的消毒剂，对污水进行杀毒处理，经过杀毒的污水自排水管导出即可;现有的环保型污水处理用杀毒辅助装置使用中发现，其杀毒不彻底，杀毒效果较差，导致实用性较低;并且投放消毒剂的量不容易把控，容易造成二次污染，导致使用可靠性较低。
发明内容
为解决上述技术问题，本发明提供一种杀毒彻底，提高杀毒效果，提高实用性;并且不会产生二次污染，提高使用可靠性的环保型污水处理用杀毒辅助装置。
本发明的一种环保型污水处理用杀毒辅助装置，包括箱体和水泵，箱体的内部设置有工作腔，箱体的左端顶部设置有进水管，进水管与水泵的输出端连通，箱体的右端底部设置有排水管;还包括多组管体，所述多组管体均位于工作腔内，并且多组管体的底端均密封，多组管体的顶端均穿过箱体的顶壁伸出至工作腔外，并在多组管体的顶端均设置有密封盖，所述多组密封盖分别与多组管体的顶端通过螺纹连接，多组密封盖的底端均设置有紫外线消毒装置，所述多组紫外线消毒装置分别位于多组管体内，相邻两组管体之间均通过连通管连通，所述进水管的右端伸入至工作腔内并与最左侧一组所述管体的左侧顶部连通，最右侧一组所述管体的右侧顶部设置有出水管，所述箱体的右端设置有控制器，所述排水管处设置有流量调节阀，所述水泵和流量调节阀均与控制器电连接。
本发明的一种环保型污水处理用杀毒辅助装置，还包括设备箱和太阳能电池板，所述太阳能电池板架设在箱体的顶端，所述设备箱安装在箱体的右端，并在设备箱内设置有充电电池、充电装置和稳压装置，所述太阳能电池板和充电电池均与充电装置电连接，所述控制器、流量调节阀、水泵和稳压装置均与充电电池电连接。
本发明的一种环保型污水处理用杀毒辅助装置，所述紫外线消毒装置为紫外线消毒灯管，并在紫外线消毒装置的外侧设置有石英套管。
本发明的一种环保型污水处理用杀毒辅助装置，所述工作腔的内底壁上设置有多组支撑座，所述多组支撑座的顶端均设置有凹面，所述多组管体的底端分别位于多组支撑座顶端的凹面内。
本发明的一种环保型污水处理用杀毒辅助装置，还包括检测管和水质检测仪，所述检测管位于箱体的左侧，并且检测管的顶端和底端均与工作腔相通，所述水质检测仪包括水质浊度检测探头、水质细菌检测探头、酸碱度检测探头和水质检测显示屏，所述水质检测显示屏安装在箱体的左端且位于检测管的上方，所述水质浊度检测探头、水质细菌检测探头、酸碱度检测探头均伸入至检测管内，并且水质浊度检测探头、水质细菌检测探头、酸碱度检测探头均与水质检测显示屏电连接。
本发明的一种环保型污水处理用杀毒辅助装置，所述工作腔内设置有横向的过滤网，所述过滤网上设置有多组通孔，所述多组管体分别穿过多组通孔。
本发明的一种环保型污水处理用杀毒辅助装置，所述箱体底端的左前侧、左后侧、右前侧和右后侧均设置有滑轮组。
本发明的一种环保型污水处理用杀毒辅助装置，所述滑轮组包括左支板、右支板、弹簧、挡板、限位板、支柱、两组限位杆和滚轮，所述左支板、右支板和弹簧的顶端均与箱体的底端连接，并且弹簧位于左支板和右支板之间，左支板和右支板的底端分别与挡板顶端的左侧和右侧连接，所述限位板的左侧和右侧均设置有上下贯通的限位孔，所述两组限位杆的底端自限位板的顶端分别穿过两组限位孔并分别与挡板顶端的左侧和右侧连接，两组限位杆的顶端均与箱体的底端连接，所述弹簧的底端与限位板的顶端中部连接，所述挡板的中部设置有穿孔，所述支柱的顶端自挡板的底端穿过穿孔并与限位板的底端中部连接，所述滚轮安装在支柱的底端，并且滚轮上设置有制动装置。
与现有技术相比本发明的有益效果为：通过水泵将经过过滤除杂的污水自进水管抽送至管体内，污水在多组管体内循环流动，通过管体内的紫外线杀毒装置发射紫外光线，通过紫外光线对污水进行照射来杀死污水中的细菌和病毒，污水在管体内流动，可以保证污水均处于紫外光线的有效杀毒范围内，杀毒彻底，提高杀毒效果，提高实用性;通过控制器对流量调节阀和水泵进行控制，控制污水在管体内的流速，不添加消毒剂，不会产生二次污染，提高使用可靠性。
