申请日2018.01.29
公开(公告)日2018.10.09
IPC分类号C02F9/14; C02F101/16
摘要

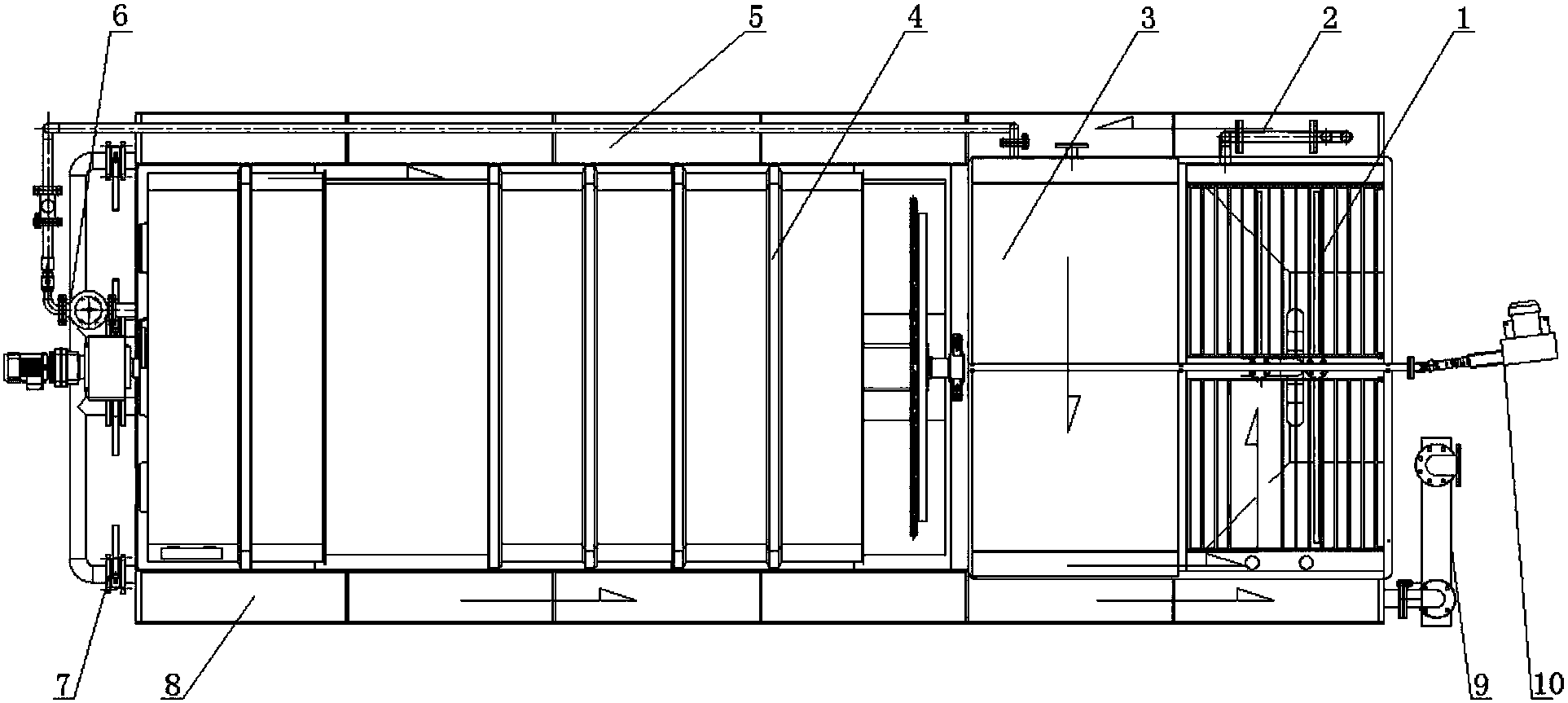

本实用新型公开了一种小型脱氮除磷污水处理集成装置，包括：一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池和消毒装置集成设置，一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池和消毒装置依次连接;一级反硝化池设置进水口，该一级反硝化池内设有悬浮填料，并与污泥吹脱装置连接;管道混合装置的入口处与加药装置连接;硝化反应区内设有生物转盘;二沉池经污泥回流装置依次回连至硝化反应区和二级反硝化池;初沉池和二沉池均设有排泥管;消毒装置设置出水口。该装置结构简单，安装方便，易维护检修，除磷脱氮效果好，沉淀消毒效果好，能有效解决村镇污水处理。
权利要求书
1.一种小型脱氮除磷污水处理集成装置，其特征在于，包括：
一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池、污泥吹脱装置、加药装置、污泥回流装置和消毒装置;其中，
所述一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池和消毒装置集成设置，所述一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池和消毒装置依次连接;
所述一级反硝化池设置进水口，所述一级反硝化池和二级反硝化池内分别设有悬浮填料;
所述一级反硝化池和二级反硝化池分别与所述污泥吹脱装置连接;
所述管道混合装置的入口处与所述加药装置连接;
所述硝化反应区内设有生物转盘;
所述硝化反应区出水端经污水回流装置依次回连至所述一级反硝化池和二级反硝化池;
所述初沉池和二沉池均设有排泥管;
所述消毒装置设置出水口。
2.根据权利要求1所述的一种小型脱氮除磷污水处理集成装置，其特征在于，所述一级反硝化池、二级反硝化池和硝化反应区从前至后依次设置，所述管道混合装置设在所述一级反硝化池侧面;
所述一级反硝化池与二级反硝化池的底部分别设置污泥斗，各污泥斗内均设有排泥管;
所述初沉池设在所述一级反硝化池和二级反硝化池的侧下方，所述初沉池的底部为锥形污泥斗;
所述二沉池设在所述硝化反应区的底部，该二沉池的底部设有污泥斗;
所述一级反硝化池、二级反硝化池、初沉池和二沉池的排泥管均通过管路与排泥总管连接。
3.根据权利要求1或2所述的一种小型脱氮除磷污水处理集成装置，其特征在于，所述污泥吹脱装置包括：
风机和两条气吹管路，所述风机分别与所述两条气吹管路连接，所述两条气吹管路的排气口分别铺设在所述一级反硝化池和二级反硝化池内，两条气吹管路的排气口分别对应于所述一级反硝化池和二级反硝化池内的悬浮填料。
4.根据权利要求1或2所述的一种小型脱氮除磷污水处理集成装置，其特征在于，所述污泥回流装置由设有污泥回流泵的污泥回连管构成。
5.根据权利要求1或2所述的一种小型脱氮除磷污水处理集成装置，其特征在于，所述初沉池采用狭长结构。
6.根据权利要求1或2所述的一种小型脱氮除磷污水处理集成装置，其特征在于，所述消毒装置采用紫外消毒装置。
说明书
一种小型脱氮除磷污水处理集成装置
技术领域
本实用新型涉及一种小型脱氮除磷污水处理集成装置，属于污水处理技术领域。
背景技术
随着中国经济的高速发展，城镇一体化进程不断推进，经济也得到了巨大的发展与提升;与此同时，村镇的生化污水排放量也逐年增加，造成的环境污染问题日趋严重。相对于城市污水处理而言，村镇污水处理严重落后。据统计，截止2015年，我国行政村的污水处理率仅为9.9%，大量的村镇没有污水收集系统及处理系统;污水出处为直接就地势排入周边水体或土壤，造成较严重的环境污染;由于我国村镇人口众多，分布较广，村镇生态环境的损害，已经成为中国主要流域重要污染源，不但直接威胁农民群众的身体健康，阻碍村镇经济发展，而且对其所污染的流域的城市居民也带来了极大危害;因此村镇污水治理迫在眉睫。
基于上述情况，我国出台了一系列关于村镇的污水防治法规，如《新环保法》、《水污染防治行动计划》、《城镇排水及污水处理条例》等;在这些法规中明确提出要加快村镇环境综合整治，以县级行政区域为单元，实行村镇污水处理统一规划、统一建设、统一管理，有条件的地区积极推进城镇污水处理设施和服务向村镇延伸。深化“以奖促治”政策，实施村镇清洁工程，开展河道清淤疏浚，推进村镇环境连片整治。
随着政府及民众对村镇污水处理认识的深化，国家及各地政府相应出台了相关政策;村镇污水处理现状得到了极大改善。但相对城市污水处理，有其自身特点;首先是单个村镇污水处理站规模小，水量波动大，住户分散不好收集;其次是村镇污水处理站点多，专业技术人员缺乏;再次是村镇经济虽然得到了高速发展但由于底子薄其经济承受能力有限。因此村镇污水处理要因地制宜，工艺单元简单处理效果好的处理模式，本实用新型就是有效解决村镇乡级小单元、小水量(50～200m3/d)乡镇居民日常生活污水的处理。
实用新型内容
基于现有技术所存在的问题，本实用新型的目的是提供一种小型脱氮除磷污水处理集成装置，其水力停留时间短、占地面积小;结构简单、运维管理方便，能够有效去除COD、SS和氨氮，出水稳定达到一级B排放标准。
本实用新型的目的是通过以下技术方案实现的：
本实用新型实施方式提供一种小型脱氮除磷污水处理集成装置，包括：
一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池、污泥吹脱装置、加药装置、污泥回流装置和消毒装置;其中，
所述一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池和消毒装置集成设置，所述一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池和消毒装置依次连接;
所述一级反硝化池设置进水口，所述一级反硝化池和二级反硝化池内分别设有悬浮填料;
所述一级反硝化池和二级反硝化池分别与所述污泥吹脱装置连接;
所述管道混合装置的入口处与所述加药装置连接;
所述硝化反应区内设有生物转盘;
所述硝化反应区出水端经污水回流装置依次回连至所述一级反硝化池和二级反硝化池;
所述初沉池和二沉池均设有排泥管;
所述消毒装置设置出水口。
由上述本实用新型提供的技术方案可以看出，本实用新型实施例提供的小型脱氮除磷污水处理集成装置，其有益效果为：
通过将集成在一起且依次连接的一级反硝化池、二级反硝化池、管道混合装置、初沉池、硝化反应区、二沉池和消毒装置，在一级反硝化池和二级反硝化池内均设有悬浮填料，并与污泥吹脱装置连接，通过污水回流装置将硝化反应区污水回连至一级反硝化池和二级反硝化池，从而形成一种小型脱氮除磷污水处理集成装置。该装置结构简单，安装方便，易维护检修，除磷脱氮效果好，沉淀消毒效果好，能有效解决村镇污水处理。
