申请日2018.01.29
公开(公告)日2018.12.04
IPC分类号E03F5/22
摘要
本实用新型提供了一种大型污水处理用泵站，其包括筒体、盖体、封头、筒体底座和污水泵;所述筒体为现场缠绕制成的玻璃钢筒状体;所述盖体与所述筒体上方口沿密封连接，所述盖体上设置有连接筒体内外的出入口;所述封头为手糊工艺现场制作的玻璃钢端盖，用于封堵所述盖体上的所述出入口;所述筒体安装在所述筒体底座上，所述筒体、封头和筒体底座组成密封空间，所述污水泵设置在该密封空间内。
权利要求书

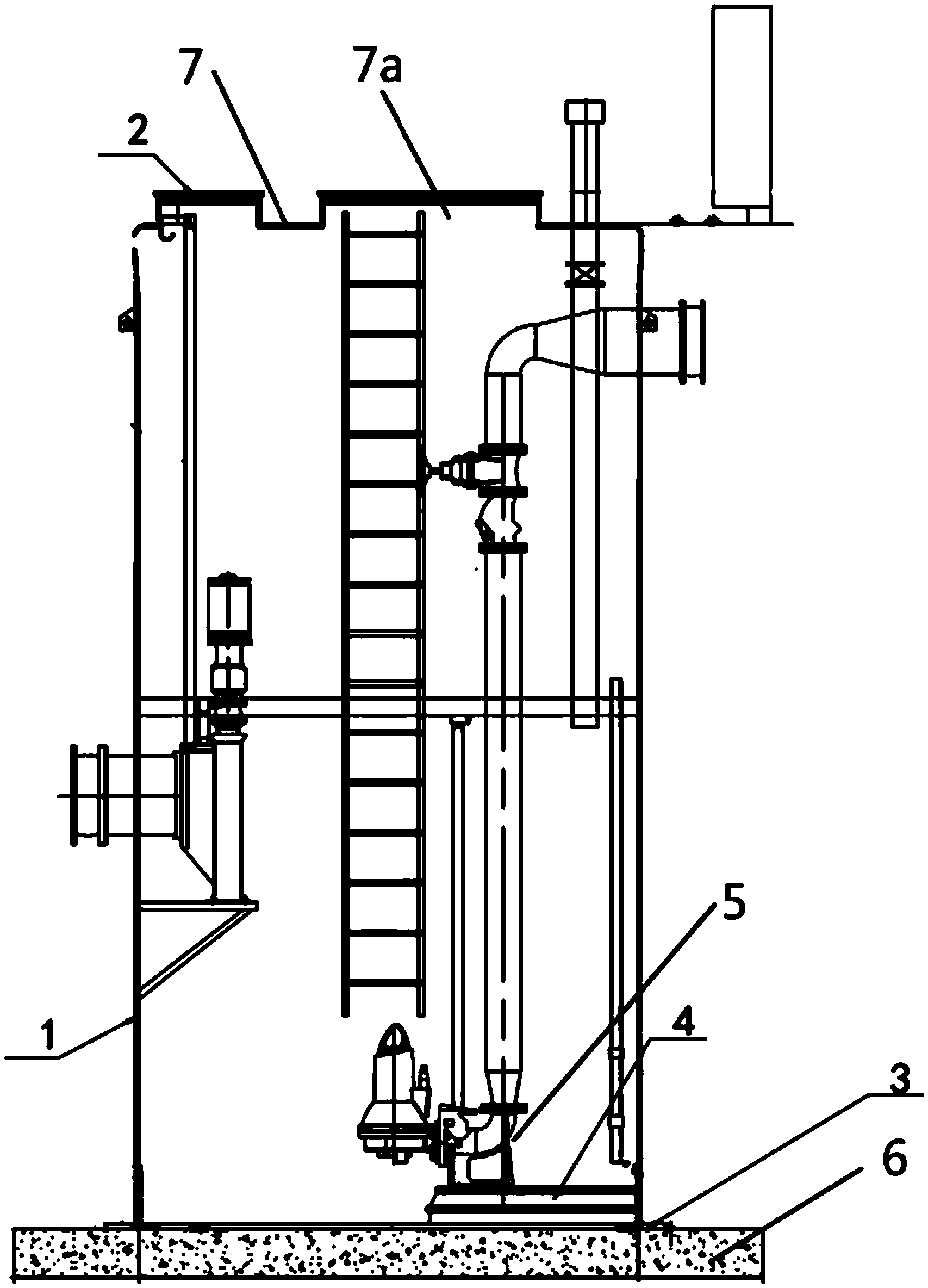

1.一种大型污水处理用泵站，其特征在于，其包括：筒体、盖体、封头、筒体底座和污水泵;
所述筒体为现场缠绕制成的玻璃钢筒状体;
所述盖体与所述筒体上方口沿密封连接，所述盖体上设置有连接筒体内外的出入口;
所述封头为玻璃钢端盖，用于封堵所述盖体上的所述出入口;
所述筒体安装在所述筒体底座上，所述筒体、封头和筒体底座组成密封空间，所述污水泵设置在该密封空间内。
2.根据权利要求1所述的大型污水处理用泵站，其特征在于，还包括混凝土基础，所述筒体底座固定连接在所述混凝土基础上。
3.根据权利要求2所述的大型污水处理用泵站，其特征在于，还包括筒体底座模具，所述筒体底座模具设置在所述混凝土基础上，用于成型所述筒体耦合底座。
4.根据权利要求3所述的大型污水处理用泵站，其特征在于，所述筒体底座模具为现场浇筑的混凝土模具。
5.根据权利要求3所述的大型污水处理用泵站，其特征在于，还包括污水泵耦合基座，所述污水泵耦合基座设置在所述筒体内以及所述筒体底座上。
6.根据权利要求5所述的大型污水处理用泵站，其特征在于，所述污水泵耦合基座内埋设有加强筋，污水泵耦合基座上预埋有用于连接所述污水泵的螺杆。
7.根据权利要求1所述的大型污水处理用泵站，其特征在于，所述筒体和所述盖体为一体成型设置，所述筒体和所述盖体为现场缠绕制成的倒扣的玻璃钢桶状体。
8.根据权利要求1所述的大型污水处理用泵站，其特征在于，所述筒体的直径≥4500mm;所述筒体底座的直径至少大于所述筒体的直径100mm。
9.根据权利要求1所述的大型污水处理用泵站，其特征在于，所述筒体的侧壁上设置有用于通过管路的过孔，所述管路与所述污水泵连接。
10.根据权利要求1所述的大型污水处理用泵站，其特征在于，所述筒体内设置有用于攀爬的梯子。
说明书
一种大型污水处理用泵站
技术领域
本实用新型涉及污水处理设备技术领域，尤其是涉及一种现场缠绕制作的大型(DN≥4500)大型污水处理用泵站。
背景技术
目前，随着我国人口数量的增加、社会的发展，生活和工业污水排放量越来越大，另一方面，近年来雨季城市内涝的情况时有发生，传统的小型一体化泵站已不能满足目前城市发展的需求。为降低内涝给居民带来的影响，保障居民财产不受侵害，大型一体化预制泵站越来越多的应用在城镇建设中。
大型一体化预制泵站具有污水容量大，排污效率高，实用性强，可根据需求进行设计定制，设备使用寿命长等特点。
但现有的大型一体化预制泵站由于体积大，结构复杂，制造困难，不便于运输等缺点，大大影响了大型一体化预制泵站的推广和应用。
实用新型内容
本实用新型的目的在于提供一种大型污水处理用泵站，以解决现有技术中存在的现有的大型一体化预制泵站由于体积大，结构复杂，制造困难，不便于运输的技术问题。
为解决上述技术问题，本实用新型提供的一种大型污水处理用泵站，其包括：筒体、盖体、封头、筒体底座和污水泵;
所述筒体为现场缠绕制成的玻璃钢筒状体;
所述盖体与所述筒体上方口沿密封连接，所述盖体上设置有连接筒体内外的出入口;
所述封头为玻璃钢端盖，用于封堵所述盖体上的所述出入口;
所述筒体安装在所述筒体底座上，所述筒体、封头和筒体底座组成密封空间，所述污水泵设置在该密封空间内。
本实用新型结构简单，制造简便，大部分部件在现场制作，不受道路运输方面的限制，可以依据需求进行设计定制，现场生产制作，操作简单，施工周期短，使用寿命长，筒体不渗漏，防水防潮防虫蛀。
在上述任一技术方案中，进一步地，所述大型污水处理用泵站还包括混凝土基础，所述筒体底座固定连接在所述混凝土基础上。
其中，优选地，筒体底座通过膨胀螺栓固定在所述混凝土基础上。
在上述任一技术方案中，进一步地，所述大型污水处理用泵站还包括筒体底座模具，所述筒体底座模具设置在所述混凝土基础上，用于成型所述筒体底座。
在上述任一技术方案中，进一步地，所述筒体底座模具为现场浇筑的混凝土模具。
在上述任一技术方案中，进一步地，所述大型污水处理用泵站还包括污水泵耦合基座，所述污水泵耦合基座设置在所述筒体内以及所述筒体底座上。
在上述任一技术方案中，进一步地，所述污水泵耦合基座内埋设有加强筋，污水泵耦合基座上预埋有用于连接所述污水泵的螺杆。
在上述任一技术方案中，进一步地，所述筒体和所述盖体为一体成型设置，所述筒体和所述盖体为现场缠绕制成的倒扣的玻璃钢桶状体。
在上述任一技术方案中，进一步地，所述筒体的直径≥4500mm。
在上述任一技术方案中，进一步地，所述筒体底座的直径至少大于所述筒体的直径100mm。
更为优选地，筒体的直径≥6500mm，所述筒体底座的直径≥ 7500mm。
在上述任一技术方案中，进一步地，所述筒体的侧壁上设置有用于通过管路的过孔，所述管路与所述污水泵连接。
在上述任一技术方案中，进一步地，所述筒体内设置有用于攀爬的梯子。
在上述任一技术方案中，进一步地，所述筒体内设置有多台所述污水泵。
采用上述技术方案，本实用新型具有如下有益效果：
本实用新型提供的大型污水处理用泵站结构简单，设计合理，人工成本低，施工安全，防渗性能好，安全性高，运行稳定可靠，使用寿命长，具有显著的综合效益，解决了大型一体化预制泵站运输难题。
大型污水处理用泵站可以容纳多台大型污水泵，污水容量大，排污效率高，实用性强。
