申请日2018.01.29
公开(公告)日2018.12.04
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水处理用初级过滤装置，它涉及污水处理用具技术领域;壳体的右上端安装有进水管，壳体的内左侧安装有紫外线杀菌灯，紫外线杀菌灯的外侧设置有防护罩，紫外线杀菌灯的电源端通过导线与安装在壳体上端的接线柱连接，壳体的内侧壁上呈左低右高式安装有过滤网，过滤网的底部通过支撑杆与集水罩连接，集水罩的上端与壳体的底部连接，集水罩的中部连接有出水管，过滤网的左上端安装有观察管体，观察管体的左端安装有排污阀，出水管的内上端安装有上聚水壳，过滤壳通过螺纹与出水管的内侧壁连接;本实用新型能实现快速初过滤且不易堵塞，同时能实现紫外线杀菌、二次过滤与导水，其过滤速度快，节省时间。
权利要求书
1.一种污水处理用初级过滤装置，其特征在于：它包括壳体、进水管、紫外线杀菌灯、防护罩、接线柱、过滤网、观察管体、排污阀、支撑杆、集水罩、出水管、密封圈、过滤壳、上聚水壳、涡轮叶辊、活性炭过滤筒、出水栅栏;壳体的右上端安装有进水管，壳体的内左侧安装有紫外线杀菌灯，紫外线杀菌灯的外侧设置有防护罩，紫外线杀菌灯的电源端通过导线与安装在壳体上端的接线柱连接，壳体的内侧壁上呈左低右高式安装有过滤网，过滤网的底部通过支撑杆与集水罩连接，集水罩的上端与壳体的底部连接，集水罩的中部连接有出水管，过滤网的左上端安装有观察管体，观察管体的左端安装有排污阀，出水管的内上端安装有上聚水壳，过滤壳通过螺纹与出水管的内侧壁连接，且过滤壳的外侧壁上安装有数个密封圈，过滤壳与上聚水壳的接触处设置有密封垫，过滤壳的内上侧安装有涡轮叶辊，涡轮叶辊的下侧设置有活性炭过滤筒，过滤壳的内下侧安装有出水栅栏。
2.根据权利要求1所述的一种污水处理用初级过滤装置，其特征在于：所述集水罩为锥形体，集水罩的内上壁上设置有数个集水槽。
3.根据权利要求1所述的一种污水处理用初级过滤装置，其特征在于：所述过滤网的倾斜角度为10-30°。
4.根据权利要求1所述的一种污水处理用初级过滤装置，其特征在于：所述出水栅栏为固定圈内设置有十字形栏板。
说明书
一种污水处理用初级过滤装置
技术领域：
本实用新型属于污水处理技术领域，具体涉及一种污水处理用初级过滤装置。
背景技术：
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前。
地表水污染显而易见，地下水的污染却是触目惊心。中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染。
现有的污水在进行初过滤时经常会出现堵塞的现象，导致需要停机维修，其延长过滤时间，降低效率，同时在处理时效果差，不能达到理想的效果。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种污水处理用初级过滤装置，以解决上述背景技术中所提到的问题。

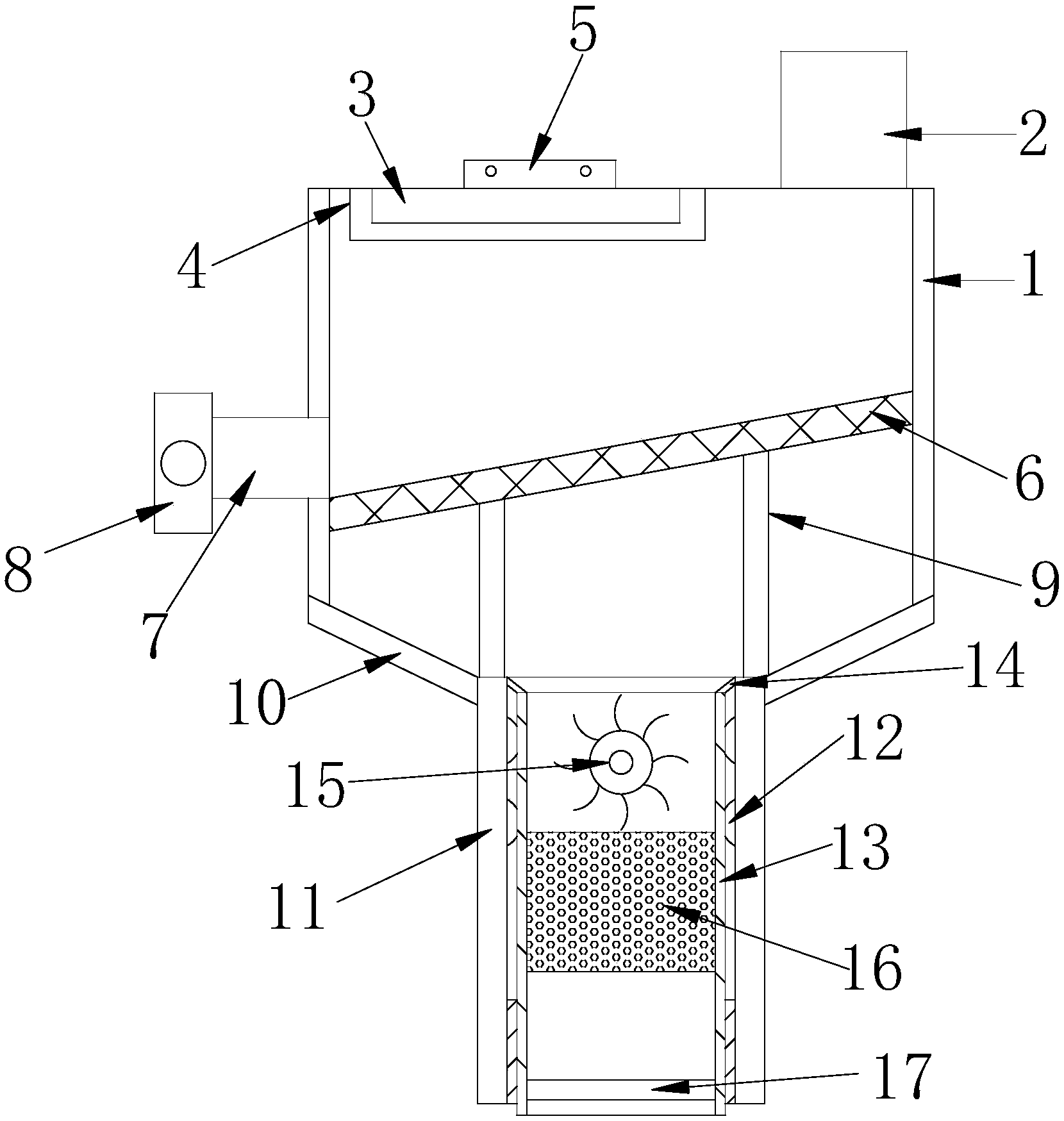

本实用新型的一种污水处理用初级过滤装置，它包括壳体、进水管、紫外线杀菌灯、防护罩、接线柱、过滤网、观察管体、排污阀、支撑杆、集水罩、出水管、密封圈、过滤壳、上聚水壳、涡轮叶辊、活性炭过滤筒、出水栅栏;壳体的右上端安装有进水管，壳体的内左侧安装有紫外线杀菌灯，紫外线杀菌灯的外侧设置有防护罩，紫外线杀菌灯的电源端通过导线与安装在壳体上端的接线柱连接，壳体的内侧壁上呈左低右高式安装有过滤网，过滤网的底部通过支撑杆与集水罩连接，集水罩的上端与壳体的底部连接，集水罩的中部连接有出水管，过滤网的左上端安装有观察管体，观察管体的左端安装有排污阀，出水管的内上端安装有上聚水壳，过滤壳通过螺纹与出水管的内侧壁连接，且过滤壳的外侧壁上安装有数个密封圈，过滤壳与上聚水壳的接触处设置有密封垫，过滤壳的内上侧安装有涡轮叶辊，涡轮叶辊的下侧设置有活性炭过滤筒，过滤壳的内下侧安装有出水栅栏。
作为优选，所述集水罩为锥形体，集水罩的内上壁上设置有数个集水槽。
作为优选，所述过滤网的倾斜角度为10-30°。
作为优选，所述出水栅栏为固定圈内设置有十字形栏板。
与现有技术相比，本实用新型的有益效果为：能实现快速初过滤且不易堵塞，同时能实现紫外线杀菌、二次过滤与导水，其过滤速度快，节省时间。
