申请日2018.05.30
公开(公告)日2018.11.09
IPC分类号C02F9/08; B01F11/02; C02F101/20
摘要
本发明公开了一种钴铜废水萃取法处理装置，包括罐体、支脚、挡板、内桶和超声波振荡器，所述罐体底端的边缘位置处均匀设置有支脚，且罐体的一端的中间位置处安装有控制面板，所述罐体一侧的底端安装有出料管，且出料管上方的罐体上设置有出水口，所述罐体另一侧的底端设置有进水口，且进水口上方的罐体上设置有进水口，所述罐体底端的中间位置处固定有出液口，且罐体的顶端安装有置物腔。本发明通过安装有搅拌轴和搅拌扇叶，使用时将各种试剂由加料皿加入内桶中，搅拌扇叶对污水进行搅拌，让污水与试剂充分反应萃取效果更好。
翻译权利要求书

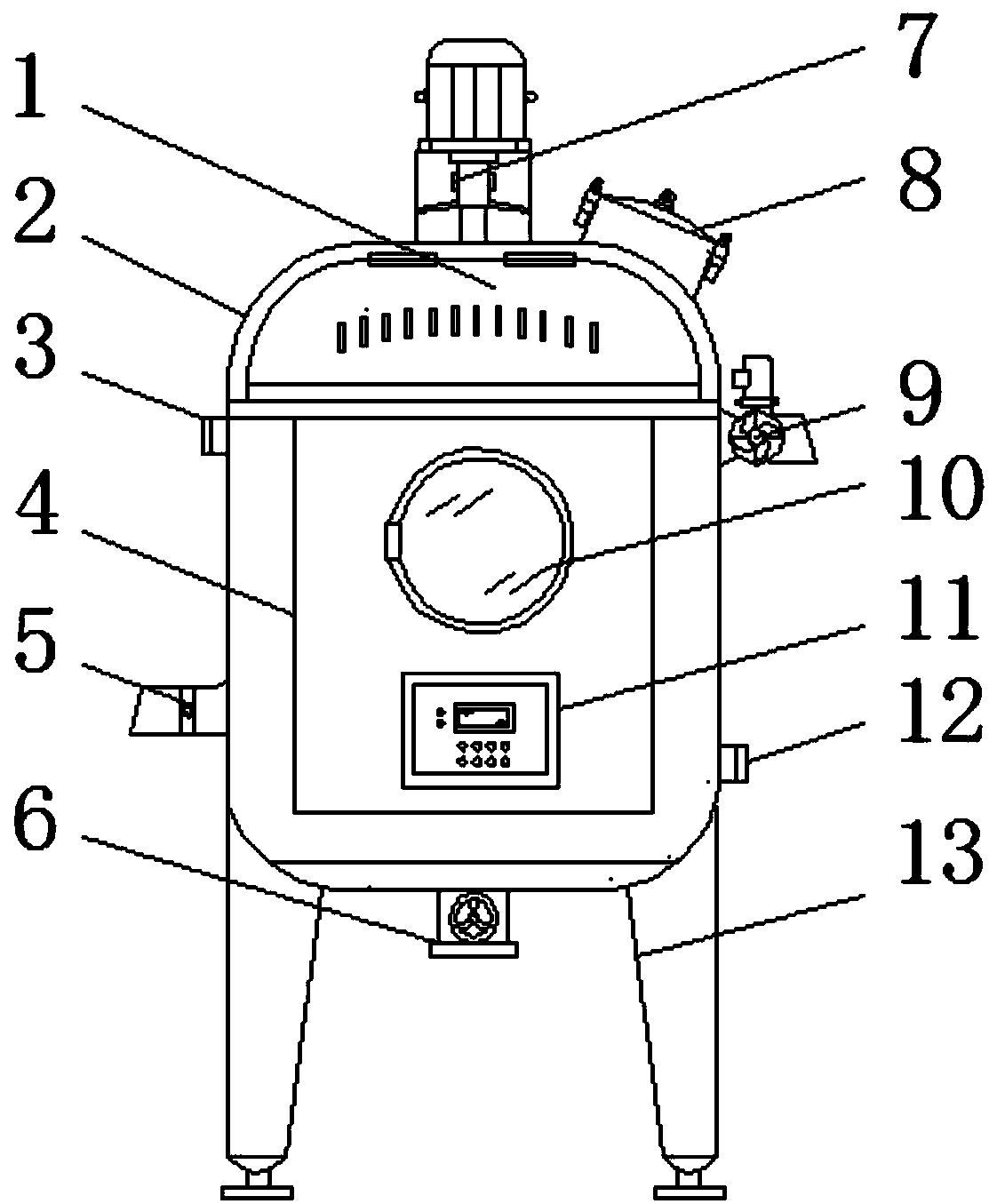

1.一种钴铜废水萃取法处理装置，包括罐体(4)、支脚(13)、挡板(17)、内桶(18)和超声波振荡器(22)，其特征在于：所述罐体(4)底端的边缘位置处均匀设置有支脚(13)，且罐体(4)的一端的中间位置处安装有控制面板(10)，所述罐体(4)一侧的底端安装有出料管(5)，且出料管(5)上方的罐体(4)上设置有出水口(3)，所述罐体(4)另一侧的底端设置有进水口(12)，且进水口(12)上方的罐体(4)上设置有进水口(9)，所述罐体(4)底端的中间位置处固定有出液口(6)，所述罐体(4)的顶端安装有置物腔(2)，所述置物腔(2)靠近控制面板(10)的一端铰接有防尘挡板(1)，所述置物腔(2)顶端靠近进水口(9)的一侧安装有加料皿(8)，且置物腔(2)顶端的中间位置处固定有电机(7)，所述罐体(4)的内部设置有内桶(18)，且出料管(5)、出液口(6)和进水口(9)均与内桶(18)相连通，所述加料皿(8)的底端安装有导料管(19)，且导料管(19)的底端与内桶(18)连接，所述电机(7)的输出端通过转轴安装有搅拌轴(23)，且内桶(18)内部的搅拌轴(23)上均匀设置有搅拌扇叶(20)，所述置物腔(2)内部靠近加料皿(8)的一侧安装有超声波振荡器(22)，且超声波振荡器(22)的输出端与内桶(18)连接，所述置物腔(2)内部远离加料皿(8)的一侧安装有PH检测仪(14)，且PH检测仪(14)的输出端与内桶(18)连接，所述内桶(18)内部两侧的中间位置处均安装有加热块(16)，且内桶(18)内部靠近PH检测仪(14)一侧的顶端安装有温度传感器(15)，所述温度传感器(15)的输出端通过导线与控制面板(11)的输入端电性连接，且控制面板(11)的输出端通过导线与加热块(16)的输入端电性连接，所述加热块(16)下方的内桶(18)内安装有挡板(17)，且挡板(17)的底端固定有振动电机(21)。
2.根据权利要求1所述的一种钴铜废水萃取法处理装置，其特征在于：所述防尘挡板(1)上开设有散热窗口。
3.根据权利要求1所述的一种钴铜废水萃取法处理装置，其特征在于：所述出液口(6)的内部安装有导流轮(25)，且导流轮(25)呈螺旋状。
4.根据权利要求1所述的一种钴铜废水萃取法处理装置，其特征在于：所述控制面板(10)下方的罐体(4)上固定有观察窗(11)。
5.根据权利要求1所述的一种钴铜废水萃取法处理装置，其特征在于：所述支脚(13)设置有三个，且相邻支脚(13)之间的夹角呈一百二十度，支脚(13)的底端均设置有橡胶脚垫。
6.根据权利要求1所述的一种钴铜废水萃取法处理装置，其特征在于：所述挡板(17)上均匀设置有通孔(24)，且通孔(24)内均设置有滤网。
7.根据权利要求1所述的一种钴铜废水萃取法处理装置，其特征在于：所述挡板(17)与水平面的夹角呈三十度，且挡板(17)的边缘位置处设置有橡胶密封圈。
8.根据权利要求1所述的一种钴铜废水萃取法处理装置，其特征在于：所述内桶(18)的内壁设置有耐腐蚀层。
说明书
一种钴铜废水萃取法处理装置
技术领域
本发明涉及废水回收利用技术领域，具体为一种钴铜废水萃取法处理装置。
背景技术
钴和铜是与人类密切相关的有色金属，钴是生产各种硬质合金、耐高温合金、防腐合金、催化剂、磁性材料等的重要原料，铜被广泛应用于电子电气工业、交通运输、轻工业、国防工业以及机械制造等领域，我国钴资源贫乏，随着经济的发展，我国近几年钻的消费水平大幅增长，总量仅次于美日两国，而且我国铜消费量也在逐年增长，因此加强钴和铜二次资源的综合回收利用，有着重要的意义，湿法冶金过程常产生大量含重金属离子的废水，废水极易对环境造成危害，其中含有的重金属离子难以获得有效处理，这些重金属离子通常包括Cu(Ⅱ)，Ni(Ⅱ)，Co(Ⅱ)，Zn(Ⅱ)，Cd(Ⅱ)，将这些重金属离子有效分离回收是当前的研究热点，针对废水较低的pH值、金属离子浓度较低、成分复杂、富集回收较为困难的问题，急需找到一条经济可行的处理技术进行处理，目前市面上暂时没有专用于钴铜废水萃取的处理装置，缺少一种能够独立完成钴铜废水多步萃取提取的设备。
发明内容
本发明的目的在于提供一种钴铜废水萃取法处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种钴铜废水萃取法处理装置，包括罐体、支脚、挡板、内桶和超声波振荡器，所述罐体底端的边缘位置处均匀设置有支脚，且罐体的一端的中间位置处安装有控制面板，所述罐体一侧的底端安装有出料管，且出料管上方的罐体上设置有出水口，所述罐体另一侧的底端设置有进水口，且进水口上方的罐体上设置有进水口，所述罐体底端的中间位置处固定有出液口，且罐体的顶端安装有置物腔，所述置物腔靠近控制面板的一端铰接有防尘挡板，所述置物腔顶端靠近进水口的一侧安装有加料皿，且置物腔顶端的中间位置处固定有电机，所述罐体的内部设置有内桶，且出料管、出液口和进水口均与内桶相连通，所述加料皿的底端安装有导料管，且导料管的底端与内桶连接，所述电机的输出端通过转轴安装有搅拌轴，且内桶内部的搅拌轴上均匀设置有搅拌扇叶，所述置物腔内部靠近加料皿的一侧安装有超声波振荡器，且超声波振荡器的输出端与内桶连接，所述置物腔内部远离加料皿的一侧安装有PH检测仪，且PH检测仪的输出端与内桶连接，所述内桶内部两侧的中间位置处均安装有加热块，且内桶内部靠近PH检测仪一侧的顶端安装有温度传感器，所述温度传感器的输出端通过导线与控制面板的输入端电性连接，且控制面板的输出端通过导线与加热块的输入端电性连接，所述加热块下方的内桶内安装有挡板，且挡板的底端固定有振动电机。
优选的，所述防尘挡板上开设有散热窗口。
优选的，所述出液口的内部安装有导流轮，且导流轮呈螺旋状。
优选的，所述控制面板下方的罐体上固定有观察窗。
优选的，所述支脚设置有三个，且相邻支脚之间的夹角呈一百二十度，支脚的底端均设置有橡胶脚垫。、
优选的，所述挡板上均匀设置有通孔，且通孔内均设置有滤网。
优选的，所述挡板与水平面的夹角呈三十度，且挡板的边缘位置处设置有橡胶密封圈。
优选的，所述内桶的内壁设置有耐腐蚀层。
与现有技术相比，本发明的有益效果是：该钴铜废水萃取法处理装置通过安装有搅拌轴和搅拌扇叶，使用时将各种试剂由加料皿加入内桶中，搅拌扇叶对污水进行搅拌，让污水与试剂充分反应萃取效果更好，装置通过安装有温度传感器和加热块，使得装置在提取时温度可控，提取效果更好，装置通过安装有PH检测仪，能够实时检测废水的PH，便于萃取过程中的PH调节，使用更方便，装置通过安装有置物腔防尘挡板，能够对装置内各设备进行保护，且便于装置内设备的检修，装置通过安装有超声波振荡器，利用超声波辐射压强产生的强烈空化应效应、机械振动搅拌作用等多级效应，增大物质分子运动频率和速度，增加溶剂穿透力，从而加速钴铜进入溶剂，促进提取的进行，萃取效果更好，装置通过安装有内桶，内筒与罐体间形成水腔，使得装置能够利用循环水进行冷却，冷却效果较好且节能环保，装置通过安装有观察窗，便于对装置内的反应过程进行实时监控，使用更方便，装置通过安装有螺旋形的导流轮，使得反应液能够被螺旋导出，增加了排液的流畅性，避免了出料不及时的情况。
