申请日2018.05.30
公开(公告)日2018.11.06
IPC分类号C02F9/14; C02F103/14
摘要
本发明提供一种节水型污水处理装置，属于污水处理技术领域，包括脱脂废水槽、磷化废水槽、电泳废水槽、喷涂废水槽以及与四个废水槽相连的配药池，所述配药池依次连接有厌氧曝气池、微生物处理池、过滤塔、pH调节池、超滤装置、紫外消毒池和贮水池，所述贮水池与生产线相连，所述配药池还连接有若干储药罐。本发明的污水处理效果好、效率高，处理后的水可循环使用，环保性强。
翻译权利要求书
1.一种节水型污水处理装置，其特征在于，包括脱脂废水槽、磷化废水槽、电泳废水槽、喷涂废水槽以及与四个废水槽相连的配药池，所述配药池依次连接有厌氧曝气池、微生物处理池、过滤塔、pH调节池、超滤装置、紫外消毒池和贮水池，所述贮水池与生产线相连，所述配药池还连接有若干储药罐。
2.根据权利要求1所述的一种节水型污水处理装置，其特征在于，所述脱脂废水槽与所述配药池间依次设有第一过滤池和隔油池。
3.根据权利要求2所述的一种节水型污水处理装置，其特征在于，所述隔油池包括依次相连的第一滤油箱和第二滤油箱，所述第一滤油箱的进口与所述第一过滤池的出口相连，所述第二滤油箱的出口与所述配药池的进口相连，所述第一滤油箱和所述第二滤油箱的上方分别设有第一出油管和第二出油管，所述第一出油管和所述第二出油管均连接有废料箱。
4.根据权利要求3所述的一种节水型污水处理装置，其特征在于，所述第一滤油箱和所述第二滤油箱的顶部均设有若干喷气嘴。
5.根据权利要求1所述的一种节水型污水处理装置，其特征在于，所述磷化废水槽与配药池间依次设有第二过滤池、气浮池和生物膜除磷池，所述生物膜除磷池内设有生物膜填充层。
6.根据权利要求1所述的一种节水型污水处理装置，其特征在于，所述电泳废水槽与配药池间依次设有第三过滤池和第一絮凝池。
7.根据权利要求1所述的一种节水型污水处理装置，其特征在于，所述喷涂废水槽与配药池间依次设有第四过滤池、第二絮凝池和脱色塔。
8.根据权利要求1所述的一种节水型污水处理装置，其特征在于，所述过滤塔内自上而下依次设有石英砂过滤层、多孔硅胶过滤层和活性炭过滤层。
9.根据权利要求1所述的一种节水型污水处理装置，其特征在于，所述pH调节池与所述超滤装置间设有pH检测装置，所述pH检测装置设有第一出液管和第二出液管，所述第一出液管与所述超滤装置的进口相连，所述第二出液管与所述pH调节池的进口相连。
说明书
一种节水型污水处理装置
技术领域
本发明属于污水处理技术领域，具体涉及一种节水型污水处理装置。
背景技术
涂装是工程机械产品表面制造工艺中的重要环节，它被广泛应用于汽车、船舶、建筑、五金等工业领域。随着中国工业的迅速发展，涂装行业也将保持较快的发展速度。涂装生产是资源能源消耗大户，也是环境污染的源头;涂装生产线的主要用水设备有前处理设备、电泳设备和湿式喷漆设备，其中以前处理和电泳设备为主要水消耗点，占涂装车间生产用水总量的80%左右。
涂装废水主要来源于脱脂、磷化、表面调整等工序及水洗工序的废水排放;清洗工件上附着的浮漆和工艺槽的清洗过程;自湿式喷漆室用水与喷漆室作业区空气混合吸附过程、空气中的漆雾和有机溶剂混合到水中所形成的喷漆废水。所以，涂装废水中含有大量的重金属、磷酸根、有机溶剂等污染物，若不妥善处理，会对环境产生严重污染。现有的涂装污水排放处理系统，不能彻底去除污染物，且处理后的污水直接排放，不能循环使用，造成水源浪费。
因此急需一种污水处理效果好、效率高，处理后的水可循环使用，环保性强的节水型污水处理装置。
发明内容
本发明的目的是提供一种节水型污水处理装置，污水处理效果好、效率高，处理后的水可循环使用，环保性强。
本发明提供了如下的技术方案：

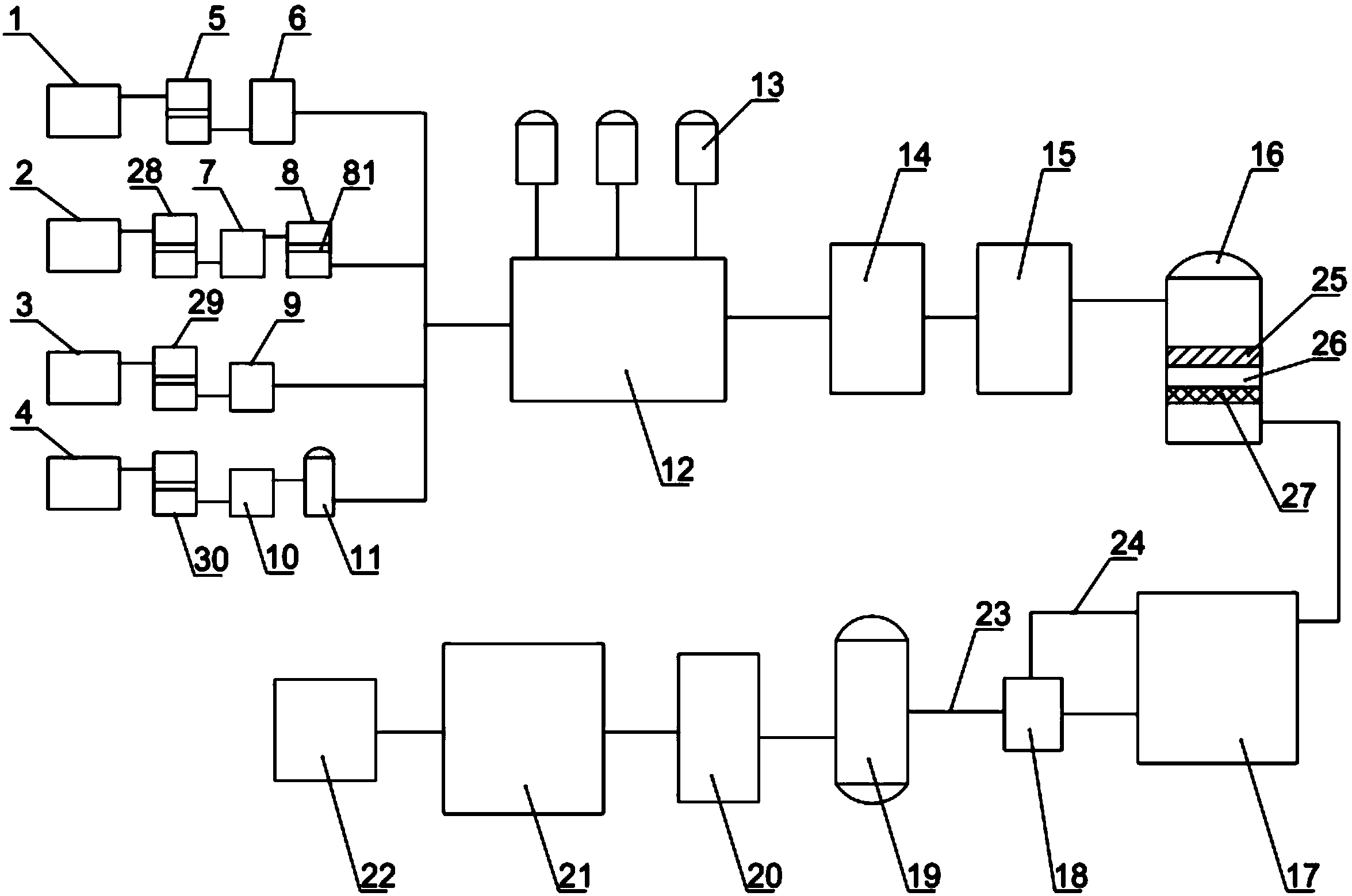

一种节水型污水处理装置，包括脱脂废水槽、磷化废水槽、电泳废水槽、喷涂废水槽以及与四个废水槽相连的配药池，所述配药池依次连接有厌氧曝气池、微生物处理池、过滤塔、pH调节池、超滤装置、紫外消毒池和贮水池，所述贮水池与生产线相连，所述配药池还连接有若干储药罐。
优选的，所述脱脂废水槽与所述配药池间依次设有第一过滤池和隔油池，第一过滤池可将脱脂废水中的固体杂质滤出，然后经隔油池去除油脂。
优选的，所述隔油池包括依次相连的第一滤油箱和第二滤油箱，所述第一滤油箱的进口与所述第一过滤池的出口相连，所述第二滤油箱的出口与所述配药池的进口相连，所述第一滤油箱和所述第二滤油箱的上方分别设有第一出油管和第二出油管，所述第一出油管和所述第二出油管均连接有废料箱。根据油脂密度小于水的密度，脱脂废水流入第一滤油箱后，油脂漂浮在表面，然后从第一出油管流出，初步处理后的废水流入第二滤油箱，漂浮于上层的油脂从第二出油管排出，可有效的减少废水中油脂量。
优选的，所述第一滤油箱和所述第二滤油箱的顶部均设有若干喷气嘴，喷气嘴的存在能够保证油脂顺利的流入废料箱。
优选的，所述磷化废水槽与配药池间依次设有第二过滤池、气浮池和生物膜除磷池，所述生物膜除磷池内设有生物膜填充层。磷化废水经第二过滤池初步过滤，将大部分固体杂质滤出，然后在气浮池中彻底去除小颗粒的固体杂质，随后进入生物膜除磷池去除大部分磷。
优选的，所述电泳废水槽与配药池间依次设有第三过滤池和第一絮凝池，电泳废水经第三过滤池滤出固体杂质，然后在第一絮凝池去除重金属污染物。
优选的，所述喷涂废水槽与配药池间依次设有第四过滤池、第二絮凝池和脱色塔，喷涂废水在第四过滤池去除固体杂质，然后在第二絮凝池去除重金属等污染物，随后在脱色塔脱除废水中的染色剂。
优选的，所述过滤塔内自上而下依次设有石英砂过滤层、多孔硅胶过滤层和活性炭过滤层，三层过滤层，过滤强度高，可有效去除残留的污染物。
优选的，所述pH调节池与所述超滤装置间设有pH检测装置，所述pH检测装置设有第一出液管和第二出液管，所述第一出液管与所述超滤装置的进口相连，所述第二出液管与所述pH调节池的进口相连。pH检测装置检测pH值是否达到标注值，若达到标准值则从第一出液管流入超滤装置，若未达到标准，则通过第二出液管重新回流至pH调节池进行pH调节。
本发明的有益效果是：
(1)本发明结合物理方法、化学方法以及生物处理方法相结合，可有效、快速的处理污水，清除污水中污染物，环保性强。
(2)本发明处理后的污水可循环利用，有利于节约水资源。
