申请日2018.01.27
公开(公告)日2018.10.26
IPC分类号C02F1/00; B01D36/02; C02F103/28
摘要
本实用新型公开了一种造纸废水处理回收池，包括底座，底座上端桶体，桶体底部侧壁上设有进料管，桶体内设有绞龙，绞龙连接杆穿过桶体底端与电机A输出端固定连接，电机A固定在底座顶端。本实用新型结构通过多级无轴的滚圆筛对造纸废水进行全面的筛分，使造纸废水流动更顺畅，这样保证工作效率的同时也能保证筛分出的造纸废水能更均匀，而且最终滚圆筛的筛网块也能实现杂质与造纸废水的分离，这样也降低了人力的投入和人工的劳动强度，造纸废水筛分除杂的效率显著提高，并且通过采用绞龙和吹风机，造纸废水内杂物更分散，提高处理效率，从而保证造纸废水的洁净度，这样可以有效的节约更多的时间，节约更多的成本，提高工作效率。
权利要求书

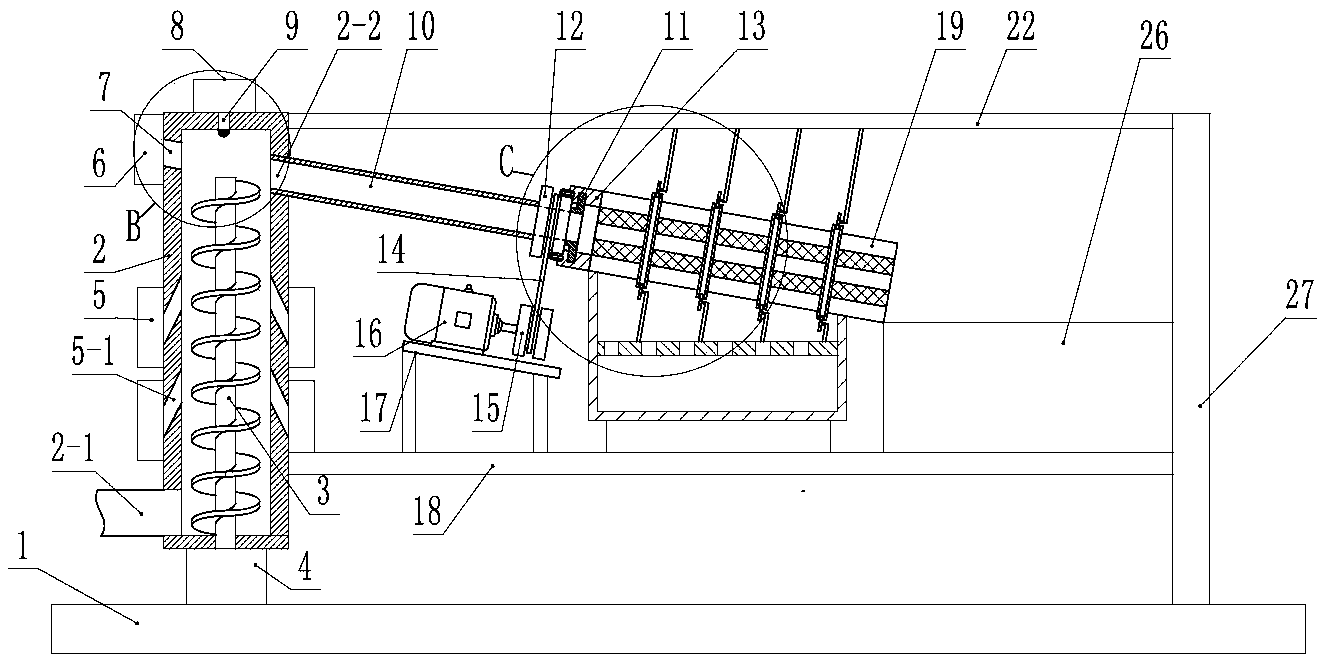

1.一种造纸废水处理回收池，包括底座(1),其特征在于：所述底座(1)的上端桶体(2),所述桶体(2)的底部侧壁上设有进料管(2-1),所述桶体(2)内设有绞龙(3),所述绞龙(3)上的连接杆穿过桶体(2)的底端与电机A(4)的输出端固定连接,所述电机A(4)固定在底座(1)的顶端,所述桶体(2)两侧固定设有若干个吹风机A(5),所述吹风机A(5)固定连接有出风管A(5-1),所述出风管A(5-1)与桶体(2)相通,所述出风管A(5-1)的出风口倾斜向上设置,所述桶体(2)顶部一侧的外壁上固定有吹风机B(6),所述吹风机B(6)固定连接有出风管B(7),所述出风管B(7)与桶体(2)相通,所述桶体(2)的顶部另一侧设有出料口(2-2),所述出料口(2-2)上固定连接有导管(10),所述导管(10)与水平线夹角为20°-30°,所述出风管B(7)与导管(10)设置在同一轴线上,所述桶体(2)的顶端固定设有药剂箱(8),所述药剂箱(8)上固定连接有喷头(9),所述喷头(9)延伸至桶体(2)内,所述导管(10)另一端固定设有筛分装置,所述筛分装置是由旋转块(11)、从动链轮(12)、套筒(13)、传动链(14)、主动链轮(15)、电机B(16)、支撑台(17)、支撑杆(18)、滚圆筛(19)、工字型凸块(20)、压辊(21)、第一连接杆(21-1)、固定杆(22)、箱体(23)、孔板(24)、支承辊(25)组成，所述导管(10)与旋转块(11)固定连接,所述旋转块(11)与套筒(13)旋转连接,所述套筒(13)上固定连接有从动链轮(12),所述从动链轮(12)套在导管(10)上,所述从动链轮(12)的底端通过传动链(14)连接有主动链轮(15),所述主动链轮(15)与电机B(16)的输出端固定连接,所述电机B(16)固定在支撑台(17)上,所述支撑台(17)与支撑杆(18),所述支撑杆(18)的一端与桶体(2)的一侧壁固定连接,所述套筒(13)的另一侧固定连接有滚圆筛(19),所述滚圆筛(19)是由筛网块(19-1)和加热块(19-2)组成的桶体,每两块筛网块(19-1)之间固定设有一块加热块(19-2),所述加热块(19-2)内设有电阻丝,所述滚圆筛(19)的外侧环形上固定设有若干个工字型凸块(20),所述工字型凸块(20)的顶端贴合设有压辊(21),所述压辊(21)与第一连接杆(21-1)的一端通过轴承连接,所述第一连接杆(21-1)的另一端固定在固定杆(22)上,所述固定杆(22)的两端分别与桶体(2)和固定竖杆(38)固定连接，所述固定竖杆(38)固定在底座(1)顶端的另一侧，所述工字型凸块(20)的底端贴合有支承辊(25),所述支承辊(25)与第二连接杆(25-1)的一端旋转连接,所述滚圆筛(19)的底端设有箱体(23)，所述箱体(23)内固定设有孔板(24)，所述第二连接杆(25-1)的另一端固定在孔板(24)的顶端，所述滚圆筛(19)出口处的下端设有收集箱(26)，收集箱(26)固定安装在支撑杆(18)上，所述支撑杆(18)和固定杆(22)都与支撑竖杆(27)固定连接，所述支撑竖杆(27)的底端与底座(1)固定连接。
2.根据权利要求1所述的一种造纸废水处理回收池，其特征在于：所述电机A(4)与底座(1)采用螺栓固定连接。
3.根据权利要求1所述的一种造纸废水处理回收池，其特征在于：所述吹风机A(5)出风量小于吹风机B(6)出风量。
4.根据权利要求1所述的一种造纸废水处理回收池，其特征在于：所述药剂箱(8)内设有高压水泵。
5.根据权利要求1所述的一种造纸废水处理回收池，其特征在于：所述药剂箱(8)内设有杀菌药剂。
6.根据权利要求1所述的一种造纸废水处理回收池，其特征在于：所述电机A(4)、吹风机A(5)、吹风机B(6)、电机B(16)、加热块(19-2)与电源电性连接。
说明书
一种造纸废水处理回收池
技术领域
本实用新型涉及造纸废水处理领域，具体涉及一种造纸废水处理回收池。
背景技术
造纸废水处理，众所周知，造纸工业的用水量很大，在生产的同时也会产生大量的有污染的废水，造纸废水中杂物和悬浮物多，若不加以处理会导致环境的污染，并且这些废水直接排放，严重浪费资源，而现在造纸废水处理回收池在处理过程中，很容易发生堵塞的现象，导致工序无法正常运转，这样就导致需要很多人工进行处理这种现象，造成人力资源严重浪费，并且产生堵塞后，回直接影响工作效率。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种造纸废水处理回收池。
本实用新型是通过以下技术方案实现：
一种造纸废水处理回收池，包括底座,所述底座的上端桶体,所述桶体的底部侧壁上设有进料管,所述桶体内设有绞龙,所述绞龙上的连接杆穿过桶体的底端与电机A的输出端固定连接,所述电机A固定在底座的顶端,所述桶体两侧固定设有若干个吹风机A,所述吹风机A固定连接有出风管A,所述出风管A与桶体相通,所述出风管A的出风口倾斜向上设置,所述桶体顶部一侧的外壁上固定有吹风机B,所述吹风机B固定连接有出风管B,所述出风管B与桶体相通,所述桶体的顶部另一侧设有出料口,所述出料口上固定连接有导管,所述导管与水平线夹角为20°-30°,所述出风管B与导管设置在同一轴线上,所述桶体的顶端固定设有药剂箱,所述药剂箱上固定连接有喷头,所述喷头延伸至桶体内,所述导管另一端固定设有筛分装置,所述筛分装置是由旋转块、从动链轮、套筒、传动链、主动链轮、电机B、支撑台、支撑杆、滚圆筛、工字型凸块、压辊、第一连接杆、固定杆、箱体、孔板、支承辊组成，所述导管与旋转块固定连接,所述旋转块与套筒旋转连接,所述套筒上固定连接有从动链轮,所述从动链轮套在导管上,所述从动链轮的底端通过传动链连接有主动链轮,所述主动链轮与电机B的输出端固定连接,所述电机B固定在支撑台上,所述支撑台与支撑杆,所述支撑杆的一端与桶体的一侧壁固定连接,所述套筒的另一侧固定连接有滚圆筛,所述滚圆筛是由筛网块和加热块组成的桶体,每两块筛网块之间固定设有一块加热块,所述加热块内设有电阻丝,所述滚圆筛的外侧环形上固定设有若干个工字型凸块,所述工字型凸块的顶端贴合设有压辊,所述压辊与第一连接杆的一端通过轴承连接,所述第一连接杆的另一端固定在固定杆上,所述固定杆的两端分别与桶体和固定竖杆固定连接，所述固定竖杆固定在底座顶端的另一侧，所述工字型凸块的底端贴合有支承辊,所述支承辊与第二连接杆的一端旋转连接,所述滚圆筛的底端设有箱体，所述箱体内固定设有孔板，所述第二连接杆的另一端固定在孔板的顶端，所述滚圆筛出口处的下端设有收集箱，收集箱固定安装在支撑杆上，所述支撑杆和固定杆都与支撑竖杆固定连接，所述支撑竖杆的底端与底座固定连接。
优选的，所述电机A与底座采用螺栓固定连接。
优选的，所述吹风机A出风量小于吹风机B出风量。
优选的，所述药剂箱内设有高压水泵。
优选的，所述药剂箱内设有杀菌药剂。
优选的，所述电机A、吹风机A、吹风机B、电机B、加热块与电源电性连接。
与现有的技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效，通过多级无轴的滚圆筛对造纸废水进行全面的筛分，使造纸废水流动更顺畅，这样保证工作效率的同时也能保证筛分出的造纸废水能更均匀，而且最终滚圆筛的筛网块也能实现杂质与造纸废水的分离，这样也降低了人力的投入和人工的劳动强度，造纸废水筛分除杂的效率显著提高，并且通过采用绞龙和吹风机，造纸废水内杂物更分散，提高处理效率，从而保证造纸废水的洁净度，这样可以有效的节约更多的时间，节约更多的成本，提高工作效率。
