申请日2018.05.30
公开(公告)日2018.11.23
IPC分类号B01D36/00
摘要
本发明公开了一种玻璃深加工污水处理设备，包括第一连接盖，所述第一连接盖的下端通过螺纹连接的方式连接有过滤外壳，过滤外壳的下表面通过连接柱连接有第二连接盖，第二连接盖下端通过螺纹连接的方式连接有防护外壳，通过抽水泵可以将污水抽取到过滤外壳的内部，通过电机可以带动支撑转轴转动，通过支撑转轴可以带动连接框架转动，通过连接框架可以对过滤外壳的污水进行初次的过滤，过滤后的污水进入到支撑网架桶的内部，通过支撑网架桶对污水进行二次过滤，使得过滤更加干净，该玻璃深加工污水处理设备结构简单，操作简便，不但可以对污水进行两次过滤，使得过滤更加干净，而且可以对污水进行连续的过滤。
翻译权利要求书

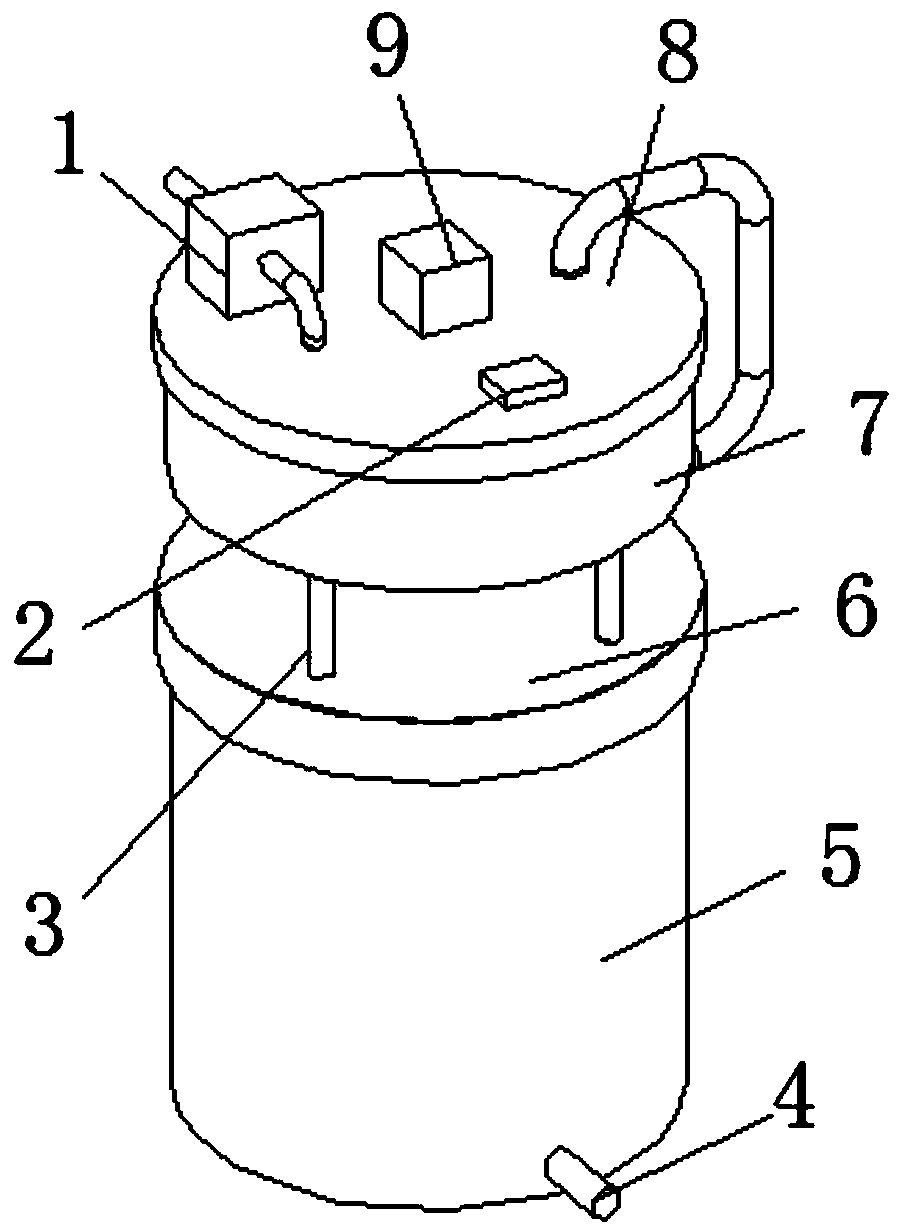

1.一种玻璃深加工污水处理设备，包括第一连接盖(8)，其特征在于：所述第一连接盖(8)的下端通过螺纹连接的方式连接有过滤外壳(7)，过滤外壳(7)的下表面通过连接柱(3)连接有第二连接盖(6)，第二连接盖(6)下端通过螺纹连接的方式连接有防护外壳(5)，所述第一连接盖(8)的上表面中心通过螺栓连接有电机(9)，电机(9)的输出轴贯穿第一连接盖(8)的一侧，并且电机(9)的输出轴端部通过联轴器连接有支撑转轴(11)，支撑转轴(11)的下端贯穿过滤外壳(7)的底面和第二连接盖(6)，且支撑转轴(11)的下端位于防护外壳(5)的内部，所述支撑转轴(11)的下端设有连接板(14)，连接板(14)的上表面与第二连接盖(6)的下表面之间设有支撑网架桶(15)，支撑网架桶(15)的内侧通过胶水粘贴有过滤膜(12)，并且过滤膜(12)内侧设有过滤海绵(13)，第二连接盖(6)的上表面进水口通过导管与第一连接盖(8)的上表面出水口连接，所述第一连接盖(8)的上表面设有抽水泵(1)，抽水泵(1)的出水口通过导管与第一连接盖(8)上表面的进水口连接，所述第一连接盖(8)的上表面设有控制开关(2)，控制开关(2)的输入端电连接外部电源的输出端，控制开关(2)的输出端电连接电机(9)和抽水泵(1)的输入端。
2.根据权利要求1所述的一种玻璃深加工污水处理设备，其特征在于：所述防护外壳(5)的下端一侧通过设有出水口，该出水口的一侧通过焊接的方式连接有出水柱(4)。
3.根据权利要求1所述的一种玻璃深加工污水处理设备，其特征在于：所述支撑转轴(11)的上端一侧设有连接框架(10)，连接框架(10)位于过滤外壳(7)的内部，且连接框架(10)与过滤外壳(7)的内部侧面相互贴合，连接框架(10)的一侧设有过滤网兜。
4.根据权利要求1所述的一种玻璃深加工污水处理设备，其特征在于：所述连接柱(3)的个数为四个，四个连接柱(3)围绕第二连接盖(6)的上表面均匀分布。
5.根据权利要求1所述的一种玻璃深加工污水处理设备，其特征在于：所述支撑网架桶(15)的上端设有转动连接环，并且第二连接盖(6)的下表面设有与转动连接环对应的凹槽。
说明书
一种玻璃深加工污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种玻璃深加工污水处理设备。
背景技术
玻璃深加工主要包括玻璃的磨边、钻孔、清洗等环节。该类废水主要污染物为玻璃粉及清洗剂;废水呈乳白色;悬浮物含量较高，主要是细小玻璃粉引起，但是现有的装置结构复杂，并且处理速度慢，不能连续的进行工作，为人们带来许多不便。
发明内容
本发明要解决的技术问题是克服现有的缺陷，提供一种玻璃深加工污水处理设备，结构简单，操作简便，不但可以对污水进行两次过滤，使得过滤更加干净，而且可以对污水进行连续的过滤，使得过滤更加快速，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种玻璃深加工污水处理设备，包括第一连接盖，所述第一连接盖的下端通过螺纹连接的方式连接有过滤外壳，过滤外壳的下表面通过连接柱连接有第二连接盖，第二连接盖下端通过螺纹连接的方式连接有防护外壳，所述第一连接盖的上表面中心通过螺栓连接有电机，电机的输出轴贯穿第一连接盖的一侧，并且电机的输出轴端部通过联轴器连接有支撑转轴，支撑转轴的下端贯穿过滤外壳的底面和第二连接盖，且支撑转轴的下端位于防护外壳的内部，所述支撑转轴的下端设有连接板，连接板的上表面与第二连接盖的下表面之间设有支撑网架桶，支撑网架桶的内侧通过胶水粘贴有过滤膜，并且过滤膜内侧设有过滤海绵，第二连接盖的上表面进水口通过导管与第一连接盖的上表面出水口连接，所述第一连接盖的上表面设有抽水泵，抽水泵的出水口通过导管与第一连接盖上表面的进水口连接，所述第一连接盖的上表面设有控制开关，控制开关的输入端电连接外部电源的输出端，控制开关的输出端电连接电机和抽水泵的输入端。
作为本发明的一种优选技术方案，所述防护外壳的下端一侧通过设有出水口，该出水口的一侧通过焊接的方式连接有出水柱。
作为本发明的一种优选技术方案，所述支撑转轴的上端一侧设有连接框架，连接框架位于过滤外壳的内部，且连接框架与过滤外壳的内部侧面相互贴合，连接框架的一侧设有过滤网兜。
作为本发明的一种优选技术方案，所述连接柱的个数为四个，四个连接柱围绕第二连接盖的上表面均匀分布。
作为本发明的一种优选技术方案，所述支撑网架桶的上端设有转动连接环，并且第二连接盖的下表面设有与转动连接环对应的凹槽。
与现有技术相比，本发明的有益效果是：本玻璃深加工污水处理设备上设置了抽水泵，通过抽水泵可以将污水抽取到过滤外壳的内部，通过电机可以带动支撑转轴转动，通过支撑转轴可以带动连接框架转动，通过连接框架可以对过滤外壳的污水进行初次的过滤，过滤后的污水进入到支撑网架桶的内部，通过支撑网架桶对污水进行二次过滤，使得过滤更加干净，该玻璃深加工污水处理设备结构简单，操作简便，不但可以对污水进行两次过滤，使得过滤更加干净，而且可以对污水进行连续的过滤，使得过滤更加快速。
