申请日2018.05.30
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种封闭式污水处理装置，包括处理池，上述处理池上端设有密封盖，上述密封盖上端设有进水管，上述进水管与处理池相连通，上述处理池中部设有集水槽，上述集水槽上部开设出水口，上述出水口上设有U型水封，上述U型水封首端通过出水口与处理池相连通，上述U型水封末端与集水槽相连通，上述处理池中部设有推进器，上述密封盖上端填料口，上述填料口上设有填料装置，上述填料装置包括填料盖、斜管，上述填料盖下端安装多个斜管，上述斜管上捆绑多个生物填料，以期望解决持续的污水处理中，空气中的氧分子浸入污水中，使厌氧细菌去除COD效率降低的问题。
翻译权利要求书

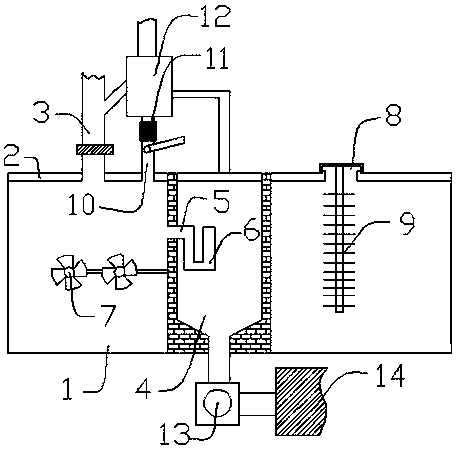

1.一种封闭式污水处理装置，包括处理池(1)，其特征在于：所述处理池(1)上端设有密封盖(2)，所述密封盖(2)上端设有进水管(3)，所述进水管(3)与处理池(1)相连通，所述处理池(1)中部设有集水槽(4)，所述集水槽(4)上部开设出水口(5)，所述出水口(5)上设有U型水封(6)，所述U型水封(6)首端通过出水口(5)与处理池(1)相连通，所述U型水封(6)末端与集水槽(4)相连通，所述处理池(1)中部设有推进器(7)，所述密封盖(2)上端填料口(8)，所述填料口(8)上设有填料装置(9)，所述填料装置(9)包括填料盖(901)、斜管(902)，所述填料盖(901)下端安装多个斜管(902)，所述斜管(902)上捆绑多个生物填料(903)。
2.根据权利要求1所述的封闭式污水处理装置，其特征在于：所述密封盖(2)上端设有排气管(10)，所述排气管(10)与处理池(1)相连通，所述排气管(10)上端设有气体流量计(11)，所述气体流量计(11)首端与排气管(10)相连通，所述气体流量计(11)末端设有三相分离器(12)。
3.根据权利要求2所述的封闭式污水处理装置，其特征在于：所述三相分离器(12)的固体出口连通进水管(3)，所述三相分离器(12)气体出口连通燃烧设备。
4.根据权利要求3所述的封闭式污水处理装置，其特征在于：所述三相分离器(12)液体出口连通集水槽(4)。
5.根据权利要求1所述的封闭式污水处理装置，其特征在于：所述填料盖(901)通过螺栓固定在填料口(8)，所述填料盖(901)上设有拉手(904)。
6.根据权利要求1所述的封闭式污水处理装置，其特征在于：所述集水槽(4)下端设有水泵(13)，所述水泵首端与集水槽(4)相连通，所述水泵(13)末端连接沉淀池(14)。
说明书
封闭式污水处理装置
技术领域
本发明涉及污水处理，具体涉及一种封闭式污水处理装置。
背景技术
污水处理是为了使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，在污水处理的过程中，需要将污水的pH值恒定在一定范围，并将稳定pH值的污泥进行厌氧处理，经过处理后的污水能够有效的除去水中的有害成分，使分子无害化，通常是将污水灌入厌氧池中进行厌氧处理，待厌氧处理一段时间后，再注入新的污水，原污水排放至初沉池，进出下一步处理;
在进行持续厌氧处理时，由于水流是循环流动的，易导致空气中的氧分子浸入污水中，使厌氧细菌去除COD效率降低。
发明内容
本发明的目的在于提供一种封闭式污水处理装置，以期望解决持续的污水处理中，空气中的氧分子浸入污水中，使厌氧细菌去除COD效率降低的问题。
为解决上述的技术问题，本发明采用以下技术方案：一种封闭式污水处理装置，包括处理池，上述处理池上端设有密封盖，上述密封盖上端设有进水管，上述进水管与处理池相连通，上述处理池中部设有集水槽，上述集水槽上部开设出水口，上述出水口上设有U型水封，上述U型水封首端通过出水口与处理池相连通，上述U型水封末端与集水槽相连通，上述处理池中部设有推进器，上述密封盖上端填料口，上述填料口上设有填料装置，上述填料装置包括填料盖、斜管，上述填料盖下端安装多个斜管，上述斜管上捆绑多个生物填料。
作为优选，上述密封盖上端设有排气管，上述排气管与处理池相连通，上述排气管上端设有气体流量计，上述气体流量计首端与排气管相连通，上述气体流量计末端设有三相分离器。
进一步的技术方案是，上述三相分离器的固体出口连通进水管，上述三相分离器气体出口连通燃烧设备。
更进一步的技术方案是，上述三相分离器液体出口连通集水槽。
作为优选，上述填料盖通过螺栓固定在填料口，上述填料盖上设有拉手。
作为优选，上述集水槽下端设有水泵，上述水泵首端与集水槽相连通，上述水泵末端连接沉淀池。
与现有技术相比，本发明的有益效果至少是如下之一：
本发明通过推进器带动污泥流动，使流动相对均匀，通过密封盖使处理池相对密封，降低空气中的氧气与污水的接触，通过出水口排出处理后的污水，通过U型水封避免集水槽中的空气进入处理池，通过填料盖便于安装生物填料，进而促进厌氧细菌提高污水的可生化性。
本发明通过排气管排放将处理池产生的气体排出，其通过气体流量计采集气体流量信息，便于工人员记录数据，通过三相分离器将气体进行分离。
本发明通过三相分离器将分离出的污泥固体投入进水管，通过进水管再次进入处理池进行二次厌氧处理，其分离出的甲烷气体则注入燃烧设备进行二次利用。
本发明通过三相分离器产生的液体则注入集水槽进行堆积，以便于统一处理。
本发明通过螺栓固定填料盖，便于安装和取放，通过拉手便于用户提起放下填料盖。
本发明通过水泵将集水槽中堆积的污水统一输送到沉淀池，进行初沉。
