申请日2018.01.26
公开(公告)日2018.05.18
IPC分类号G01N1/14
摘要
本发明公开了一种用于污水处理的环保取样设备，包括取样容器、容器支撑框架和挡光墨镜层，所述取样容器的上端固定有取样进口，且取样进口外侧设置有螺纹，所述螺纹的外侧通过内螺纹与封盖的内侧连接，且封盖的上端连接有挡块，所述挡块的内侧安装有取样直管，且取样直管的左侧固定有吸气球，所述取样容器的内部固定有连接槽，且连接槽的外侧连接有分隔板，所述容器支撑框架的右侧安装有第一固定槽，且第一固定槽的内侧设置有取样杆。该用于污水处理的环保取样设备设置有分隔板，分隔板通过连接槽将取样瓶内部分成四个等分或两个等分的空间，从而使取样瓶的利用价值充分展现，取样管连接有吸气球，让吸水管能够轻松将污水吸取出来。
权利要求书

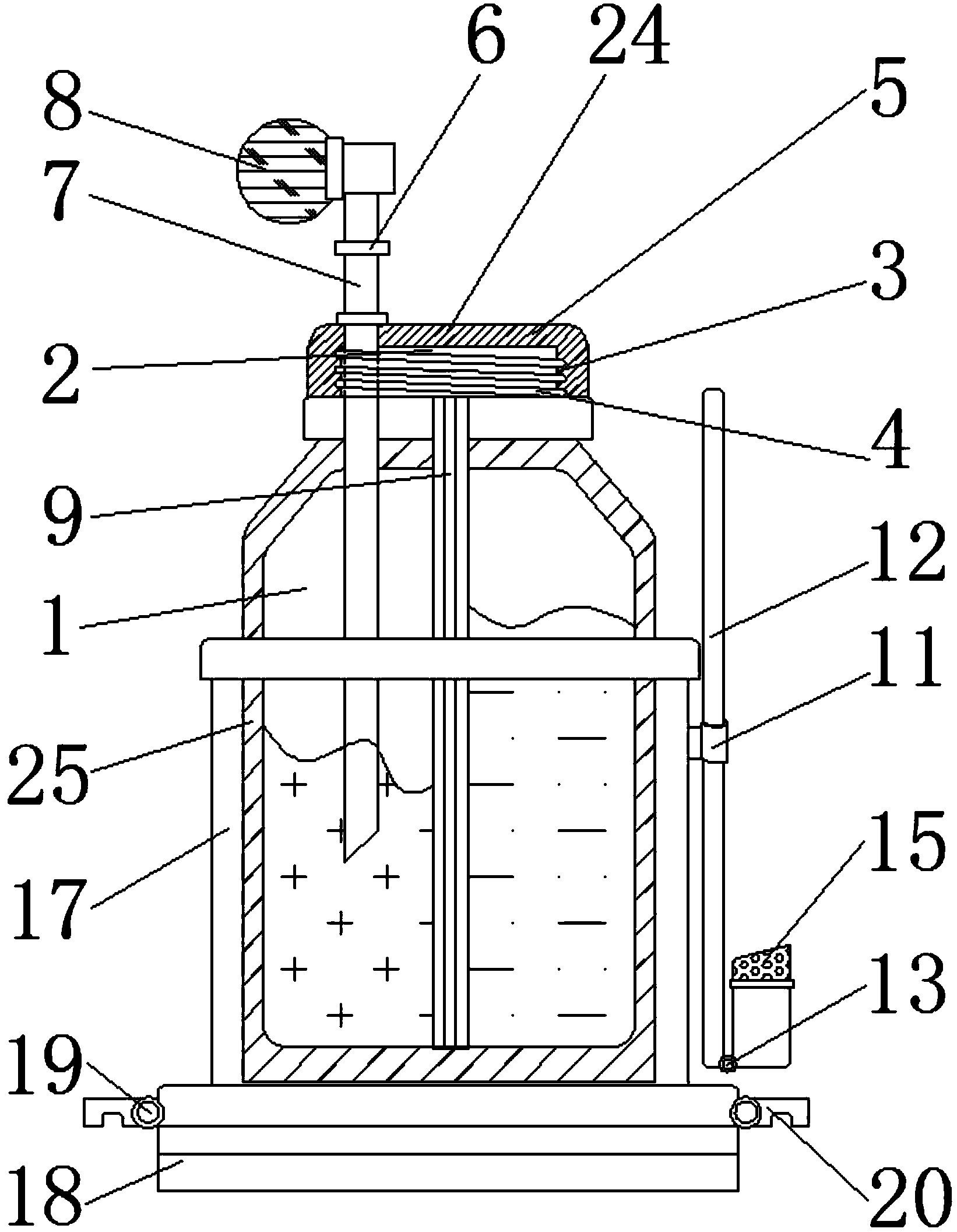

1.一种用于污水处理的环保取样设备，包括取样容器(1)、容器支撑框架(17)和挡光墨镜层(25)，其特征在于：所述取样容器(1)的上端固定有取样进口(2)，且取样进口(2)外侧设置有螺纹(4)，所述螺纹(4)的外侧通过内螺纹(3)与封盖(5)的内侧连接，且封盖(5)的上端连接有挡块(6)，所述挡块(6)的内侧安装有取样直管(7)，且取样直管(7)的左侧固定有吸气球(8);在取样容器(1)顶部或者在用于封装取样进口(2)的封盖(5)中嵌置安装有用于排净取样容器(1)内空气的排气阀;在取样容器(1)底部侧边位置上等间距地设置有四个出水阀(26);所述取样容器(1)的内部固定有连接槽(9)，且连接槽(9)的外侧连接有分隔板(10)，所述容器支撑框架(17)的右侧安装有第一固定槽(11)，且第一固定槽(11)的内侧设置有取样杆(12)，所述取样杆(12)的右侧通过第一旋转轴(13)与取样筒(14)的左侧相连接，且取样筒(14)的上端连接有第二固定槽(16)，所述第二固定槽(16)的上端固定有过滤盖口(15)，所述取样容器(1)的外侧包裹有容器支撑框架(17)，且容器支撑框架(17)的下端固定有底座(18)，所述底座(18)的左右两端通过第二旋转轴(19)与连接扣槽(20)的内侧相连接，且底座(18)的外侧固定有连接块(21)，所述连接块(21)的上端设置有尼龙绳(22)，且尼龙绳(22)的上端安装有把手(23)，所述封盖(5)的内壁设置有木炭除臭层(24)。
2.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：所述取样进口(2)通过螺纹(4)与内螺纹(3)构成螺纹结构，且螺纹(4)与内螺纹(3)尺寸相吻合。
3.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：所述吸气球(8)为圆形形状，且吸气球(8)与取样直管(7)互相垂直。
4.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：所述连接槽(9)与分隔板(10)构成拆卸结构，且连接槽(9)与分隔板(10)滑动连接。
5.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：所述连接块(21)与尼龙绳(22)构成转动结构，且连接块(21)与容器支撑框架(17)为一体结构。
6.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：所述取样筒(14)通过第一旋转轴(13)与过滤盖口(15)构成旋转结构，且其旋转范围为0-180°。
7.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：所述连接扣槽(20)共有两个，且连接扣槽(20)通过底座(18)水平中心线互相对称。
8.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：所述取样容器(1)的内壁设置有挡光墨镜层(25)，且挡光墨镜层(25)设置于取样容器(1)内壁的内部。
9.根据权利要求1所述的一种用于污水处理的环保取样设备，其特征在于：取样容器(1)是采用工程塑料或甲基硅树脂制成圆柱形或方型容器，在取样容器(1)正面位置标有容量刻度。
说明书
一种用于污水处理的环保取样设备
技术领域
本发明涉及取样瓶技术领域，具体为一种用于污水处理的环保取样设备。
背景技术
取样瓶又称净化瓶、样品瓶、无菌瓶、洁净瓶、过滤瓶、滤净瓶、采样瓶和滤瓶等，是污染检测的必备品，它不同于其它液体取样器，自己清洗的容器，不清楚容器内腔污染底数，最终检测结果有不确定性，在污水处理时，需要取样瓶对净化完的污水进行取样检测。
市场上的取样瓶不能一个瓶子里取多种样品污水，使取样瓶只能对一种污水进行取样，让取样瓶的使用价值得不到充分利用，检测取样的污水的时候的问题，容易沾染到取样瓶内的污水，取样污水的时候需要把污水表面的垃圾清除再取样，十分的麻烦，取样瓶的外侧没有一个保护的底座，使取样瓶容易被打破的问题，为此，我们提出一种用于污水处理的环保取样设备。
发明内容
本发明的目的在于提供一种用于污水处理的环保取样设备，以解决上述背景技术中提出的取样瓶不能一个瓶子里取多种样品污水，使取样瓶只能对一种污水进行取样，让取样瓶的使用价值得不到充分利用，检测取样的污水的时候的问题，容易沾染到取样瓶内的污水，取样污水的时候需要把污水表面的垃圾清除再取样，十分的麻烦，取样瓶的外侧没有一个保护的底座，使取样瓶容易被打破的问题。
为实现上述目的，本发明提供如下技术方案：一种用于污水处理的环保取样设备，包括取样容器、容器支撑框架和挡光墨镜层，所述取样容器的上端固定有取样进口，且取样进口外侧设置有螺纹，所述螺纹的外侧通过内螺纹与封盖的内侧连接，且封盖的上端连接有挡块，所述挡块的内侧安装有取样直管，且取样直管的左侧固定有吸气球;在取样容器顶部或者在用于封装取样进口的封盖中嵌置安装有用于排净取样容器内空气的排气阀，在对取样容器内进行注入取样污水完成后，开启运行该排气阀，将取样容器内空气排净，此时取样容器内形成负压，水样不泄露，即完成污水取样过程。在取样容器底部侧边位置上等间距地设置有四个出水阀，在对取样容器内进行注入取样污水或者取样容器在运输过程中，这些出水阀均处于关闭状态。
所述取样容器的内部固定有连接槽，且连接槽的外侧连接有分隔板，所述容器支撑框架的右侧安装有第一固定槽，且第一固定槽的内侧设置有取样杆，所述取样杆的右侧通过第一旋转轴与取样筒的左侧相连接，且取样筒的上端连接有第二固定槽，所述第二固定槽的上端固定有过滤盖口，所述取样容器的外侧包裹有容器支撑框架，且容器支撑框架的下端固定有底座，所述底座的左右两端通过第二旋转轴与连接扣槽的内侧相连接，且底座的外侧固定有连接块，所述连接块的上端设置有尼龙绳，且尼龙绳的上端安装有把手，所述封盖的内壁设置有木炭除臭层。
优选的，所述取样进口通过螺纹与内螺纹构成螺纹结构，且螺纹与内螺纹尺寸相吻合。
优选的，所述吸气球为圆形形状，且吸气球与取样直管互相垂直。
优选的，所述连接槽与分隔板构成拆卸结构，且连接槽与分隔板滑动连接。
优选的，所述连接块与尼龙绳构成转动结构，且连接块与容器支撑框架为一体结构。
优选的，所述取样筒通过第一旋转轴与过滤盖口构成旋转结构，且其旋转范围为0-180°。
优选的，所述连接扣槽共有两个，且连接扣槽通过底座水平中心线互相对称。
优选的，所述取样容器的内壁设置有挡光墨镜层，且挡光墨镜层设置于取样容器内壁的内部。
优选的，所述取样容器是采用工程塑料或甲基硅树脂制成圆柱形或方型容器，在取样容器正面位置标有容量刻度。
与现有技术相比，本发明的有益效果是：该用于污水处理的环保取样设备设置有分隔板，分隔板通过连接槽将取样瓶内部分成四个等分或两个等分的空间，使取样瓶不单单只能取样一种污水，从而使取样瓶的利用价值充分展现，取样管连接有吸气球，让吸水管能够轻松将污水吸取出来，不会在取污水的时候沾染污水，取样筒通过第二固定槽与过滤盖口连接，可以在取样污水的时候直接取样，使取样污水的时候更方便，增加了工作效率，容器支撑框架可以保护取样瓶不会受到碰到打碎，容器支撑框架还装有尼龙绳，可以通过把手将取样瓶提起来，使取样瓶的携带更加的方便，取样容器的内壁镶嵌有挡光墨镜层，让一些不能受到光照的污水也能被取样，增加了取样瓶取样污水的范围。
