申请日2018.04.19
公开(公告)日2018.09.28
IPC分类号C02F9/08; H02J7/35
摘要
本发明公开了一种污水处理用循环水塔，包括水塔本体、上壳体和电机支架，所述水塔本体的上表面焊接有上壳体，且水塔本体的上表面靠近上壳体的一侧位置处设置有进水管，本发明产生的有益效果是，通过设置有机械臂和活动块，通过机械臂带动活动块移动，进而可以根究实际情况选择合适的闭式或开式水塔，在水塔本体的四周布置有光伏板，利用光电转换的原理产生电能来为水塔的用电设备供电，从而节约了电能，降低成本，设置有浸没式紫外线消毒灯，利用紫外线对水进行杀菌消毒，提高清洁性，方便清理，设置有集水漏斗，可以收集自然雨水后净化，充分利用了雨水资源，从而达到向水塔内部补水的目的。
权利要求书

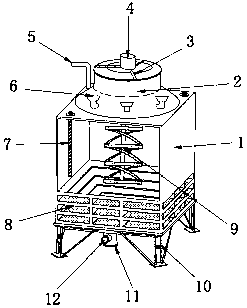

1.一种污水处理用循环水塔，包括水塔本体(1)、上壳体(2)、电机支架(3)、电机(4)、进水管(5)、集水漏斗(6)、浸没式紫外线消毒灯(7)、进风口(8)、搅拌棒(9)、支脚(10)、排污口(11)、出水口(12)、光伏板(13)、搅拌轴(14)、活动盖(15)、不锈钢滤网(16)、弯管(17)、机械臂(18)、固定环(19)和活动块(20)，其特征在于，所述水塔本体(1)的上表面焊接有上壳体(2)，且水塔本体(1)的上表面靠近上壳体(2)的一侧位置处设置有进水管(5)，所述水塔本体(1)的四周环绕布置有光伏板(13)，所述水塔本体(1)的下方设置有进风口(8)，所述水塔本体(1)的底部设置有支脚(10)，所述水塔本体(1)的底部中心位置处设置有排污口(11)，所述水塔本体(1)的内部中心位置处设置有搅拌轴(14)，所述水塔本体(1)的内部靠近搅拌轴(14)的一侧位置处设置有浸没式紫外线消毒灯(7)，所述上壳体(2)的表面设置有集水漏斗(6)，所述上壳体(2)的顶部设置有电机支架(3)，且上壳体(2)的顶部靠近电机支架(3)的上方位置处设置有电机(4)，所述上壳体(2)的顶端焊接有固定环(19)，所述上壳体(2)的内表面靠近固定环(19)的下方位置处设置有机械臂(18)，所述排污口(11)的一侧贯穿设置有出水口(12)，所述搅拌轴(14)的表面设置有搅拌棒(9)，所述集水漏斗(6)的一侧设置有活动盖(15)，所述集水漏斗(6)的内部设置有不锈钢滤网(16)，所述集水漏斗(6)的底部设置有弯管(17)，所述固定环(19)的一侧靠近机械臂(18)的一端位置处设置有活动块(20)。
2.根据权利要求1所述的一种污水处理用循环水塔，其特征在于，所述水塔本体(1)的底部呈倒四棱锥状，且出水口(12)贯穿水塔本体(1)底部。
3.根据权利要求1所述的一种污水处理用循环水塔，其特征在于，所述电机(4)的下方设置有减速器。
4.根据权利要求1所述的一种污水处理用循环水塔，其特征在于，所述集水漏斗(6)与活动盖(15)通过合页连接，且集水漏斗(6)至少设置有六个。
5.根据权利要求1所述的一种污水处理用循环水塔，其特征在于，所述支脚(10)与水塔本体(1)通过螺栓固定连接，且支脚(10)至少设置有四个。
6.根据权利要求1所述的一种污水处理用循环水塔，其特征在于，所述弯管(17)与上壳体(2)通过螺纹的方式贯穿连接，且弯管(17)的内部设置有过滤填料。
7.根据权利要求1所述的一种污水处理用循环水塔，其特征在于，所述机械臂(18)通过控制器电动控制。
8.根据权利要求1所述的一种污水处理用循环水塔，其特征在于，所述活动块(20)为四分之一圆状，所述活动块(20)的顶端为扇形，且扇形的边长略大于搅拌轴(14)的内径。
说明书
一种污水处理用循环水塔
技术领域
本发明涉及水塔技术领域，尤其涉及一种污水处理用循环水塔。
背景技术
水塔具有高度优势，可以接收到的太阳光线是充足的，而水塔的电力设备耗电量又是巨大的，现有的水塔没有充分利用太阳光发电以为水塔的电力设备供电;开式水塔的耗水量是非常大的，受热的水蒸发成为水分子，运动速度非常快，并且开塔没有很好的回收水措施，造成了塔水飘逸率高，因此补水量也是比较大的，而闭式水塔最大的特点就是耗水量少，水蒸发少，现有的水塔无法根据实际情况而灵活变换成开式或闭式;在需要补水的情况下，没有充分利用自然雨水，降低来自其他方便的水资源损失;水塔长时间蓄水，容易滋生细菌，清理不及时，容易影响循环水的质量;因此本发明是一种开式闭式可调的、节约水电资源的污水处理用循环水塔。
发明内容
本发明的目的是为了解决上述的问题，而提出的一种污水处理用循环水塔。
为了实现上述目的，本发明采用了如下技术方案：一种污水处理用循环水塔，包括水塔本体、上壳体、电机支架、电机、进水管、集水漏斗、浸没式紫外线消毒灯、进风口、搅拌棒、支脚、排污口、出水口、光伏板、搅拌轴、活动盖、不锈钢滤网、弯管、机械臂、固定环和活动块，所述水塔本体的上表面焊接有上壳体，且水塔本体的上表面靠近上壳体的一侧位置处设置有进水管，所述水塔本体的四周环绕布置有光伏板，所述水塔本体的下方设置有进风口，所述水塔本体的底部设置有支脚，所述水塔本体的底部中心位置处设置有排污口，所述水塔本体的内部中心位置处设置有搅拌轴，所述水塔本体的内部靠近搅拌轴的一侧位置处设置有浸没式紫外线消毒灯，所述上壳体的表面设置有集水漏斗，所述上壳体的顶部设置有电机支架，且上壳体的顶部靠近电机支架的上方位置处设置有电机，所述上壳体的顶端焊接有固定环，所述上壳体的内表面靠近固定环的下方位置处设置有机械臂，所述排污口的一侧贯穿设置有出水口，所述搅拌轴的表面设置有搅拌棒，所述集水漏斗的一侧设置有活动盖，所述集水漏斗的内部设置有不锈钢滤网，所述集水漏斗的底部设置有弯管，所述固定环的一侧靠近机械臂的一端位置处设置有活动块。
优选的，所述水塔本体的底部呈倒四棱锥状，且出水口贯穿水塔本体底部。
优选的，所述电机的下方设置有减速器。
优选的，所述集水漏斗与活动盖通过合页连接，且集水漏斗至少设置有六个。
优选的，所述支脚与水塔本体通过螺栓固定连接，且支脚至少设置有四个。
优选的，所述弯管与上壳体通过螺纹的方式贯穿连接，且弯管的内部设置有过滤填料。
优选的，所述机械臂通过控制器电动控制。
优选的，所述活动块为四分之一圆状，所述活动块的顶端为扇形，且扇形的边长略大于搅拌轴的内径。
与现有技术相比，本发明提供了一种污水处理用循环水塔，具备以下有益效果：
1、本发明通过设置有机械臂和活动块，通过机械臂带动活动块移动，进而可以根究实际情况选择合适的闭式或开式水塔。
2、本发明通过在水塔本体的四周布置有光伏板，利用光电转换的原理产生电能来为水塔的用电设备供电，从而节约了电能，降低成本。
3、本发明通过设置有浸没式紫外线消毒灯，利用紫外线对水进行杀菌消毒，提高清洁性，方便清理。
4、本发明通过设置有集水漏斗，可以收集自然雨水后净化，充分利用了雨水资源，从而达到向水塔内部补水的目的。
