申请日2018.03.21
(公告)日2018.12.18
IPC分类号B01D36/04
摘要
本实用新型涉及一种集成式水处理系统，解决了对假牙以及加工工位上碎屑进行冲洗后清洗水大量浪费的问题，其技术方案要点是，包括：储水箱;若干可拆卸式装配的、连通所述储水箱且用于对若干加工工位输送清洗水的主管道;用于连接相邻所述主管道的连接组件;用于将所述储水箱内的清洗水输送至所述主管道的第一驱动件;若干一端连通于所述主管道而另一端连通于所述加工工位的分流管道;分别设于若干所述分流管道上的进水阀;连通于所述主管道的、用于对清洗后的清洗水中碎屑进行沉降、并将沉降后的清洗水传输至所述储水箱的沉降装置;输水管;以及，第二驱动件，达到对清洗水进行循环利用而减少水资源浪费的目的。
权利要求书

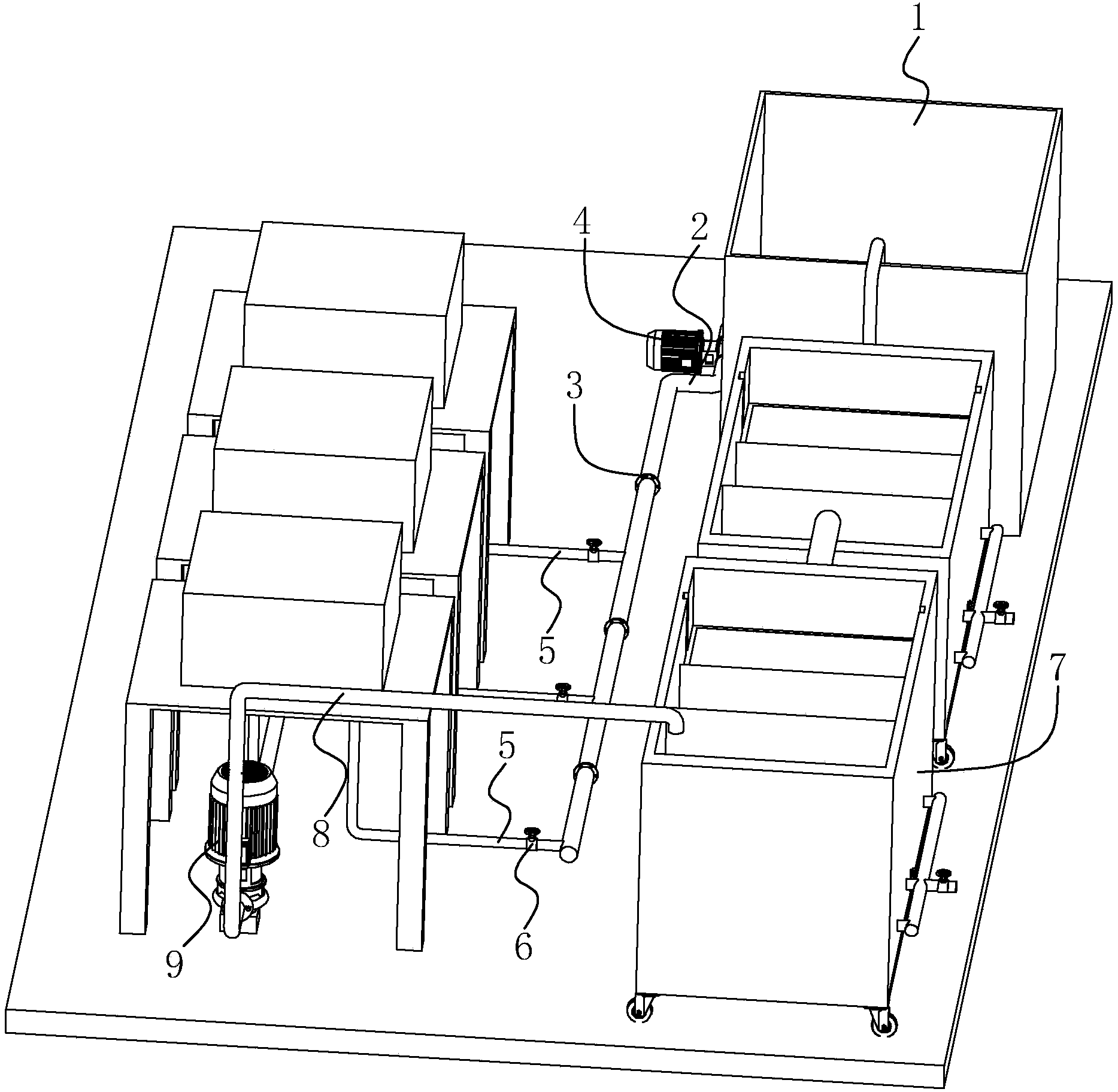

1.一种集成式水处理系统，其特征在于，包括：
储水箱(1);
若干可拆卸式装配的、连通所述储水箱(1)且用于对若干加工工位输送清洗水的主管道(2);
用于连接相邻所述主管道(2)的连接组件(3);
用于将所述储水箱(1)内的清洗水输送至所述主管道(2)的第一驱动件(4);
若干一端连通于所述主管道(2)而另一端连通于所述加工工位的分流管道(5);
分别设于若干所述分流管道(5)上的进水阀(6);
连通于所述主管道(2)的、用于对清洗后的清洗水中碎屑进行沉降、并将沉降后的清洗水传输至所述储水箱(1)的沉降装置(7);
一端连通于所述加工工位、另一端连通于所述沉降装置(7)的输水管(8);以及，
用于将所述加工工位清洗后的清洗水经过所述输水管(8)输送至所述沉降装置(7)的第二驱动件(9)。
2.根据权利要求1所述的一种集成式水处理系统，其特征在于，
所述连接组件(3)包括：
设于所述主管道(2)一端的法兰盘(31);
穿过相邻所述主管道(2)上的所述法兰盘(31)的锁紧螺栓(32);
螺纹连接于所述锁紧螺栓(32)且抵接于所述法兰盘(31)的锁紧螺母(33);以及，
可拆卸式装配于所述法兰盘(31)的第一滤网(34)。
3.根据权利要求2所述的一种集成式水处理系统，其特征在于，所述第一滤网(34)螺纹连接于所述法兰盘(31)。
4.根据权利要求1所述的一种集成式水处理系统，其特征在于，所述沉降装置(7)包括：
供冲洗碎屑后的清洗水流入的第一沉降箱(71);
供经过所述第一沉降箱(71)进行沉降的清洗水流入的第二沉降箱(72);
若干分别设于所述第一沉降箱(71)和所述第二沉降箱(72)内的、用于将所述第一沉降箱(71)和所述第二沉降箱(72)分隔为若干沉降腔室的隔挡板(73);
连通于所述第一沉降箱(71)接近所述第二沉降箱(72)的所述沉降腔室和所述第二沉降箱(72)接近所述第一沉降箱(71)的所述沉降腔室的输送管(74);以及，
活动式装配于所述第一沉降箱(71)且位于所述第一沉降箱(71)接近所述第二沉降箱(72)的所述沉降腔室的过滤组件(75);
所述过滤组件(75)沿竖向的高度高于所述输送管(74)连通所述第一沉降箱(71)的连通口的高度。
5.根据权利要求4所述的一种集成式水处理系统，其特征在于，所述过滤组件(75)包括：
位于所述沉降腔室内的第二滤网(751);以及，
设于所述第二滤网(751)边侧的、用于沿所述第一沉降箱(71)的侧壁和所述隔挡板(73)滑动的滑块(752);
所述第一沉降箱(71)的侧壁设有供所述滑块(752)滑动的滑槽(753)。
6.根据权利要求5所述的一种集成式水处理系统，其特征在于，所述滑块(752)由金属材料制成;
所述第一沉降箱(71)位于所述滑槽(753)的底部设有磁铁。
7.根据权利要求4所述的一种集成式水处理系统，其特征在于，所述隔挡板(73)的固定端固定于所述第一沉降箱(71)和所述第二沉降箱(72)的底壁;
所述第一沉降箱(71)和所述第二沉降箱(72)内的若干所述隔挡板(73)的自由端的高度沿清洗水的流动方向逐渐降低。
8.根据权利要求4所述的一种集成式水处理系统，其特征在于，所述输送管(74)连通所述第二沉降箱(72)的连通口的高度高于所述输送管(74)连通所述第一沉降箱(71)的连通口的高度。
9.根据权利要求4所述的一种集成式水处理系统，其特征在于，所述第一沉降箱(71)和所述第二沉降箱(72)的底侧设有将每个所述沉降腔室内的清洗水排出的排水阀(10);
所述第一沉降箱(71)和所述第二沉降箱(72)的底板(11)活动式装配于所述第一沉降箱(71)和所述第二沉降箱(72)。
10.根据权利要求9所述的一种集成式水处理系统，其特征在于，所述底板(11)一侧转动连接于所述第一沉降箱(71)和所述第二沉降箱(72)、另一侧设有插接于所述第一沉降箱(71)和所述第二沉降箱(72)侧壁的扣环(12);所述第一沉降箱(71)和所述第二沉降箱(72)的侧壁设有供所述扣环(12)插接的插扣(13)。
说明书
一种集成式水处理系统
技术领域
本实用新型涉及假牙生产制造技术领域，特别涉及一种集成式水处理系统。
背景技术
对假牙进行加工的多个工序均需要用到清洗水对加工后的假牙进行清洗以保证假牙的表面清洁以及对加工工位上的碎屑进行冲洗。
但是，对假牙以及加工工位上的碎屑进行清洗后清洗水被统一排走，而造成大量水资源的浪费，故需要对上述情况做出改进。
实用新型内容
本实用新型的目的是提供一种集成式水处理系统，对清洗水进行过滤和循环利用。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种集成式水处理系统，包括：储水箱;若干可拆卸式装配的、连通所述储水箱且用于对若干加工工位输送清洗水的主管道;用于连接相邻所述主管道的连接组件;用于将所述储水箱内的清洗水输送至所述主管道的第一驱动件;若干一端连通于所述主管道而另一端连通于所述加工工位的分流管道;分别设于若干所述分流管道上的进水阀;连通于所述主管道的、用于对清洗后的清洗水中碎屑进行沉降、并将沉降后的清洗水传输至所述储水箱的沉降装置;一端连通于所述加工工位、另一端连通于所述沉降装置的输水管;以及，用于将所述加工工位清洗后的清洗水经过所述输水管输送至所述沉降装置的第二驱动件。
通过采用上述技术方案，储水箱内的清洗水通过第一驱动件传输至主管道，加工工位需要使用清洗水时，通过打开分流管道上的进水阀而供清洗水传输至加工工位，对加工工位进行清洗之后，第二驱动件通过输水管将清洗水传输至沉降装置内，沉降装置对清洗水中的碎屑进行沉降，沉降后的清洗水再次流动至储水箱内储存，主管道通过连接组件进行连接的方式便于对主管道进行清理，防止主管道出现堵塞的情况发生，清洗水通过采用集成式的水路管道进行使用和循环，使得清洗水能够多次使用而不易对水资源造成浪费，各工位的供水均使用同一主管道而使得车间内较为整齐，利于工作人员开展工作。
本实用新型的进一步设置，所述连接组件包括：设于所述主管道一端的法兰盘;穿过相邻所述主管道上的所述法兰盘的锁紧螺栓;螺纹连接于所述锁紧螺栓且抵接于所述法兰盘的锁紧螺母;以及，可拆卸式装配于所述法兰盘的第一滤网。
通过采用上述技术方案，通过锁紧螺栓和锁紧螺母将相邻主管道上法兰盘锁紧，进而实现对相邻主管道的安装，需要对主管道进行清理时，拆卸法兰盘并将第一滤网拆卸于法兰盘，进而便于对第一滤网上的碎屑进行清理。
本实用新型的进一步设置，所述第一滤网螺纹连接于所述法兰盘。
通过采用上述技术方案，第一滤网螺纹连接于法兰盘而便于对第一滤网进行拆装，进而对滤网上的碎屑进行清理。
本实用新型的进一步设置，所述沉降装置包括：供冲洗碎屑后的清洗水流入的第一沉降箱;供经过所述第一沉降箱进行沉降的清洗水流入的第二沉降箱;若干分别设于所述第一沉降箱和所述第二沉降箱内的、用于将所述第一沉降箱和所述第二沉降箱分隔为若干沉降腔室的隔挡板;连通于所述第一沉降箱接近所述第二沉降箱的所述沉降腔室和所述第二沉降箱接近所述第一沉降箱的所述沉降腔室的输送管;以及，活动式装配于所述第一沉降箱且位于所述第一沉降箱接近所述第二沉降箱的所述沉降腔室的过滤组件;所述过滤组件沿竖向的高度高于所述输送管连通所述第一沉降箱的连通口的高度。
通过采用上述技术方案，含有碎屑的清洗水流入至第一沉降箱的第一个沉降腔室内，在隔挡板的隔挡作用下，清洗水在第一个沉降腔室内进行沉降，清洗水充满第一个沉降腔室后，流入至第二个沉降腔室内，经过多个沉降腔室后的清洗水含有较少的碎屑，清洗水流入至第一沉降箱接近连通输送管的沉降腔室时，含有少量碎屑的清洗水经过过滤组件，过滤组件再次对清洗水进行过滤，过滤组件活动式装配于第一沉降箱而便于对过滤组件进行拆装和清理，经过过滤组件过滤的清洗水通过输送管流入至第二沉降箱内，并再次通过第二沉降箱进行多级沉降，经过第一沉降箱和第二沉降箱的沉降作用，使得清洗水内的大量碎屑沉降至第一沉降箱和第二沉降箱内，而利于对清洗水进行循环使用，减少了水资源的浪费。
本实用新型的进一步设置，所述过滤组件包括：位于所述沉降腔室内的第二滤网;以及，设于所述第二滤网边侧的、用于沿所述第一沉降箱的侧壁和所述隔挡板滑动的滑块;所述第一沉降箱的侧壁设有供所述滑块滑动的滑槽。
通过采用上述技术方案，第二滤网沿第一沉降箱和隔挡板滑动而便于将第二滤网拆装于第一沉降箱，进而便于对第二滤网表面的碎屑进行清理，第二滤网上的滑块沿第一沉降箱上的滑槽滑动而使得第二滤网不易相对第一沉降箱的侧壁翻转，进而稳定的对清洗水起到过滤的作用。
本实用新型的进一步设置，所述滑块由金属材料制成;所述第一沉降箱位于所述滑槽的底部设有磁铁。
通过采用上述技术方案，第一沉降箱上的磁铁对第二滤网的磁吸作用使得第二滤网不易在清洗水的浮力作用下出现上浮，进而稳定的对清洗水起到过滤作用。
本实用新型的进一步设置，所述隔挡板的固定端固定于所述第一沉降箱和所述第二沉降箱的底壁;所述第一沉降箱和所述第二沉降箱内的若干所述隔挡板的自由端的高度沿清洗水的流动方向逐渐降低。
通过采用上述技术方案，隔挡板的高度逐渐降低而对清洗水起到逐渐沉降的作用，防止沉降后的清洗水流入至上一沉降池的情况发生。
本实用新型的进一步设置，所述输送管连通所述第二沉降箱的连通口的高度高于所述输送管连通所述第一沉降箱的连通口的高度。
通过采用上述技术方案，输送管连通第二沉降箱一端的高度较高而为清洗水在第一沉降箱内提供更多的沉降时间，当第一沉降箱内的清洗水较长时间的沉降并达到较多水量时，第一沉降箱内的清洗水通过输送管传输至第二沉降箱内继续进行沉降。
本实用新型的进一步设置，所述第一沉降箱和所述第二沉降箱的底侧设有将每个所述沉降腔室内的清洗水排出的排水阀;所述第一沉降箱和所述第二沉降箱的底板活动式装配于所述第一沉降箱和所述第二沉降箱。
通过采用上述技术方案，第一沉降箱和第二沉降箱内的清洗水通过排水阀排出，并通过底板打开第一沉降箱和第二沉降箱的底部，而便于对第一沉降箱和第二沉降箱内的碎屑进行清理。
本实用新型的进一步设置，所述底板一侧转动连接于所述第一沉降箱和所述第二沉降箱、另一侧设有插接于所述第一沉降箱和所述第二沉降箱侧壁的扣环;所述第一沉降箱和所述第二沉降箱的侧壁设有供所述扣环插接的插扣。
通过采用上述技术方案，扣环和插扣的插接作用使底板固定于第一沉降箱和第二沉降箱的底部，需要对第一沉降箱和第二沉降箱内的碎屑进行清理时，分开扣环和插扣而便于将碎屑排出于第一沉降箱和第二沉降箱。
综上所述，本实用新型具有以下有益效果：
1.清洗水通过采用集成式的水路管道进行使用和循环，使得清洗水能够多次使用而不易对水资源造成浪费;
2.经过第一沉降箱和第二沉降箱的沉降作用，使得清洗水内的大量碎屑沉降至第一沉降箱和第二沉降箱内，而利于对清洗水进行循环使用，减少了水资源的浪费。
