申请日2018.03.21
公开(公告)日2018.12.21
IPC分类号B01D36/04
摘要
本实用新型公开了一种生活污水沉淀池，包括沉淀池本体，所述第一沉淀池与第二沉淀池之间设有第一隔板，所述第一沉淀池、第二沉淀池的底部均设有第一倾斜板，所述第三沉淀池的内部下端横向设有绞龙，所述绞龙的右端连接有电机，所述排污池的底部右侧设有第二倾斜板，本实用新型通过设置的第一过滤网对污水中的杂物和较大的颗粒进行过滤，可通过挂钩将第一过滤网拿出对过滤的杂物进行清理，通过在第一隔板、第二隔板上设置第一倾斜板使污水中的沉淀物向右侧滑落沉淀，沉淀效率高，效果较好，通过绞龙、电机的设置，将污泥排输至排污池，通过排污管、排污泵、出污管将污泥排出，清理非常方便。
权利要求书
1.一种生活污水沉淀池，包括沉淀池本体(20)，其特征在于：所述沉淀池本体(20)包括第一沉淀池(1)、第二沉淀池(2)和第三沉淀池(3)，所述第二沉淀池(2)位于第一沉淀池(1)右侧，所述第一沉淀池(1)与第二沉淀池(2)之间设有第一隔板(4)，所述第三沉淀池(3)位于第二沉淀池(2)的右侧，所述第二沉淀池(2)与第三沉淀池(3)之间设有第二隔板(5)，所述第一沉淀池(1)、第二沉淀池(2)的上部均设有第一过滤网(6)，所述第一过滤网(6)的一侧设有挂钩(7)，所述第一沉淀池(1)、第二沉淀池(2)的底部均设有第一倾斜板(8)，所述第二隔板(5)的下部设有导流管(9)，所述第三沉淀池(3)的内部下端横向设有绞龙(12)，所述绞龙(12)的右端连接有电机(13)，所述第二沉淀池(2)的底部设有支撑柱(15)，所述支撑柱(15)的左侧设有排污池(16)，所述排污池(16)的底部右侧设有第二倾斜板(17)，所述排污池(16)的底部设有排污管(18)，所述排污管(18)的左侧连接有排污泵(19)，所述排污泵(19)的左侧连接有出污管(14)。
2.根据权利要求1所述的一种生活污水沉淀池，其特征在于：所述第三沉淀池(3)的右侧上部连接有出水管(11)。
3.根据权利要求1所述的一种生活污水沉淀池，其特征在于：所述第三沉淀池(3)的上部设有第二过滤网(10)。
4.根据权利要求1所述的一种生活污水沉淀池，其特征在于：所述排污泵(19)连接于第一沉淀池(1)的外侧。
5.根据权利要求1所述的一种生活污水沉淀池，其特征在于：所述第一倾斜板(8)的右侧高度低于左侧高度，所述第二倾斜板(17)的右侧高度高于左侧高度。
6.根据权利要求1所述的一种生活污水沉淀池，其特征在于：所述第一隔板(4)上设有通孔，所述第二隔板(5)与第一隔板(4)的结构相同。
说明书
一种生活污水沉淀池
技术领域
本实用新型涉及沉淀池技术领域，具体为一种生活污水沉淀池。
背景技术
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类。人类生活过程中产生的污水，是水体的主要污染源之一。沉淀池是应用沉淀作用去除水中污染物的一种构筑物，在污水处理中广为使用。目前常用的沉淀池沉淀效果差，并且杂质与水的混合物沉积在池底，清理沉淀池时存在诸多不便，为此，我们推出一种生活污水沉淀池。
实用新型内容
本实用新型的目的在于提供一种生活污水沉淀池，以解决上述背景技术中提出的问题。

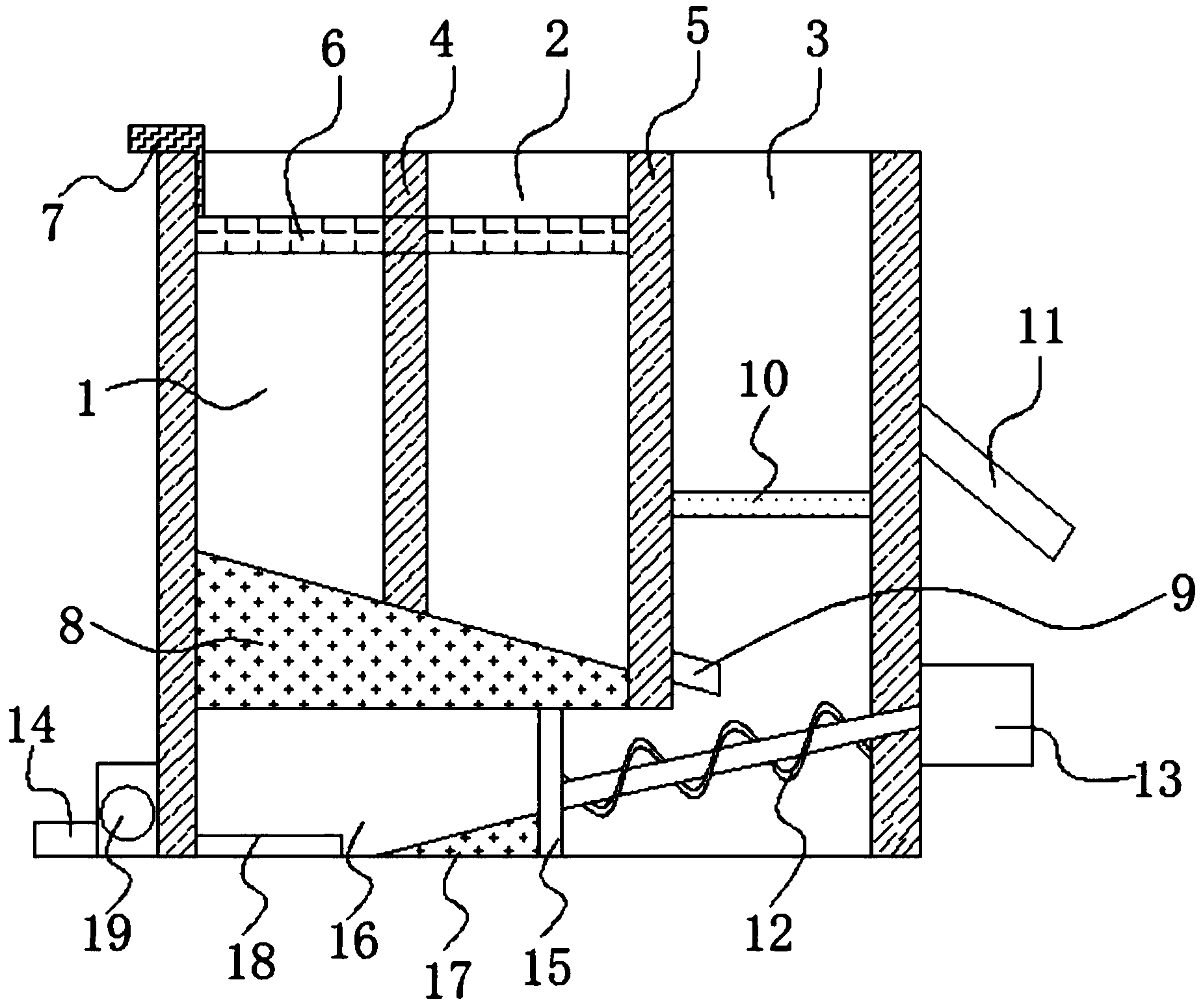

为实现上述目的，本实用新型提供如下技术方案：一种生活污水沉淀池，包括沉淀池本体，所述沉淀池本体包括第一沉淀池、第二沉淀池和第三沉淀池，所述第二沉淀池位于第一沉淀池右侧，所述第一沉淀池与第二沉淀池之间设有第一隔板，所述第三沉淀池位于第二沉淀池的右侧，所述第二沉淀池与第三沉淀池之间设有第二隔板，所述第一沉淀池、第二沉淀池的上部均设有第一过滤网，所述第一过滤网的一侧设有挂钩，所述第一沉淀池、第二沉淀池的底部均设有第一倾斜板，所述第二隔板的下部设有导流管，所述第三沉淀池的内部下端横向设有绞龙，所述绞龙的右端连接有电机，所述第二沉淀池的底部设有支撑柱，所述支撑柱的左侧设有排污池，所述排污池的底部右侧设有第二倾斜板，所述排污池的底部设有排污管，所述排污管的左侧连接有排污泵，所述排污泵的左侧连接有出污管。
优选的，所述第三沉淀池的右侧上部连接有出水管。
优选的，所述第三沉淀池的上部设有第二过滤网。
优选的，所述排污泵连接于第一沉淀池的外侧。
优选的，所述第一倾斜板的右侧高度低于左侧高度，所述第二倾斜板的右侧高度高于左侧高度。
优选的，所述第一隔板上设有通孔，所述第二隔板与第一隔板的结构相同。
与现有技术相比，本实用新型的有益效果是：本实用新型通过第一沉淀池、第二沉淀池和第三沉淀池的设置，对污水进行沉淀，并通过第一隔板、第二隔板上设置的通孔使污水从第一沉淀池流入第二沉淀池，再流向第三沉淀池，通过设置的第一过滤网对污水中的杂物和较大的颗粒进行过滤，可通过挂钩将第一过滤网拿出对过滤的杂物进行清理，通过在第一隔板、第二隔板上设置第一倾斜板使污水中的沉淀物向右侧滑落沉淀，沉淀效率高，效果较好，并通过导流管流入第三沉淀池中，通过第二过滤网的将污水和污泥分离，污泥则向下沉淀在第三沉淀池中，当第三沉淀池中的污泥满后，则通过绞龙、电机的设置，将污泥排输至排污池，通过排污管、排污泵、出污管将污泥排出，清理非常方便。
