申请日2018.03.21
公开(公告)日2018.12.21
IPC分类号C02F9/12
摘要
本实用新型公开了一种低成本变频谐振水处理系统结构，包括热交换器、冷却塔和水泵，所述热交换器、冷却塔和水泵通过管道连通形成环形管路，所述热交换器和水泵之间设有变频谐振水处理系统，本实用新型利用变频谐振水处理系统产生的电磁脉冲和水中的水分子及溶于水中的钙离子、镁离子以及碳酸根离子作用，去除管道内的水垢，同时，本实用新型不需要对整根管道全部缠绕线圈，通过移动的线圈代替，降低了成本。
权利要求书

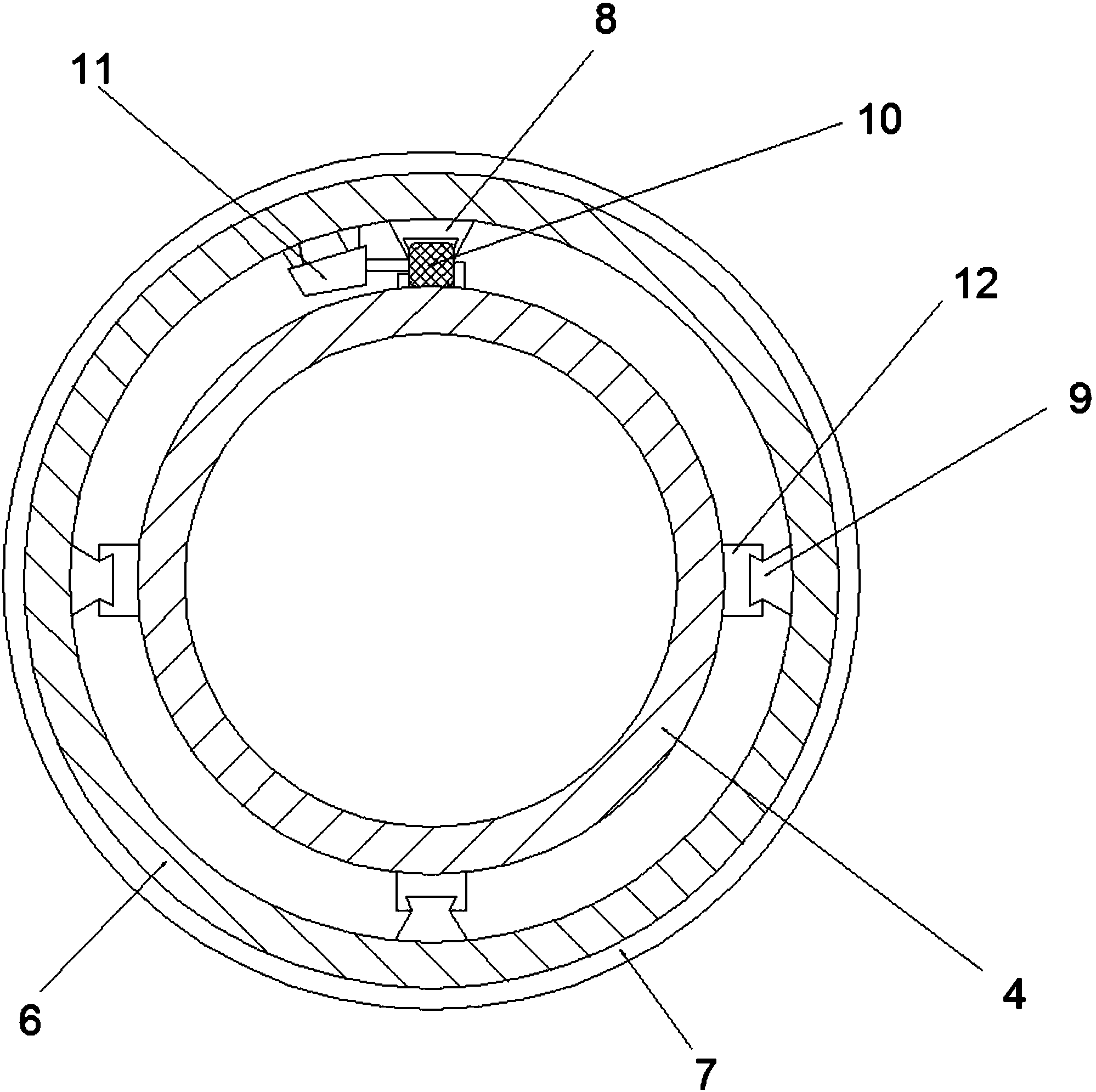

1.一种低成本变频谐振水处理系统结构，其特征在于：包括热交换器、冷却塔和水泵，所述热交换器、冷却塔和水泵通过管道连通形成环形管路，所述热交换器和水泵之间设有变频谐振水处理系统，所述变频谐振水处理系统包括主机、套筒和线圈，所述主机用于产生频率调制信号，所述线圈和主机连接用于发送电磁脉冲，所述线圈缠绕在套筒上，所述套筒套设在交换器和水泵之间的管道上，所述套筒内壁上设有至少一个滚轮支架和若干燕尾型滑块，至少一个滚轮支架和若干燕尾型滑块在套筒内壁上周向均匀分布，交换器和水泵之间的管道上设有轨道和燕尾型滑轨，所述燕尾型滑轨和燕尾型滑块一一对应，所述轨道和滚轮支架一一对应，所述滚轮支架上安装有滚轮，所述滚轮支架旁设有驱动电机，驱动电机连接滚轮。
2.根据权利要求1所述的低成本变频谐振水处理系统结构，其特征在于：所述滚轮支架为一个，所述燕尾型滑块数量为三个。
3.根据权利要求2所述的低成本变频谐振水处理系统结构，其特征在于：所述一个滚轮支架位于套筒内壁的顶部。
说明书
一种低成本变频谐振水处理系统结构
技术领域
本实用新型涉及水处理技术领域，具体的说涉及一种低成本变频谐振水处理系统结构。
背景技术
在工业及民用领域，利用水作为热交换介质的冷却水系统是用水量巨大的环节，因此目前均采用循环冷却水，循环冷却水中的管道中易因水多次循环使用而结垢，时间久了会堵塞管道，目前循环冷却水处理系统一般采用添加化学药剂的化学除垢方法，但由于化学药剂中含有机磷酸盐，会导致地下水体污染或水体富营养化。目前有采用变频谐振水处理系统处理循环冷却水中的水垢，其主要结构是主机和线圈，线圈缠绕在管道外，由于工业用管道较长，全部缠绕上线圈成本较高。
实用新型内容
本实用新型为了克服上述的不足，提供了一种低成本变频谐振水处理系统结构，包括热交换器、冷却塔和水泵，所述热交换器、冷却塔和水泵通过管道连通形成环形管路，所述热交换器和水泵之间设有变频谐振水处理系统，所述变频谐振水处理系统包括主机、套筒和线圈，所述主机用于产生频率调制信号，所述线圈和主机连接用于发送电磁脉冲，所述线圈缠绕在套筒上，所述套筒套设在交换器和水泵之间的管道上，所述套筒内壁上设有至少一个滚轮支架和若干燕尾型滑块，至少一个滚轮支架和若干燕尾型滑块在套筒内壁上周向均匀分布，交换器和水泵之间的管道上设有轨道和燕尾型滑轨，所述燕尾型滑轨和燕尾型滑块一一对应，所述轨道和滚轮支架一一对应，所述滚轮支架上安装有滚轮，所述滚轮支架旁设有驱动电机，驱动电机连接滚轮。
优选的，所述滚轮支架为一个，所述燕尾型滑块数量为三个。
优选的，所述一个滚轮支架位于套筒内壁的顶部。
本实用新型工作原理是：驱动电机驱动滚轮在轨道内滚动，使套筒在热交换器和水泵之间的管道上滑动，套筒上的线圈产生不同频率的电磁脉冲，电磁脉冲与水中的水分子及溶于水中的钙离子、镁离子以及碳酸根离子发生谐振，从而改变钙离子、镁离子以及碳酸根离子和水分子的电特性和物理特性，促使水中的部分钙离子、镁离子和碳酸根离子迅速析出，结晶成微小晶体，这一过程在瞬间完成，因此所析出的微小晶体来不及附着管壁而很快被排走，而处理后的水在通过热交换器时，受温度、压力的改变，溶于水中的钙、镁和碳酸盐分解结垢时会优先在这些微小晶核周围结晶，使水垢以松软絮状析出，悬浮在水中，不再吸附在管道上，很容易被水冲走，达到去除水垢的目的。
本实用新型的有益效果是：本实用新型利用变频谐振水处理系统产生的电磁脉冲和水中的水分子及溶于水中的钙离子、镁离子以及碳酸根离子作用，去除管道内的水垢，同时，本实用新型不需要对整根管道全部缠绕线圈，通过移动的线圈代替，降低了成本。
