申请日2018.04.19
公开(公告)日2018.12.11
IPC分类号C02F3/02
摘要
本实用新型涉及污水处理技术领域，尤其是一种污水处理用无动力生物接触氧化池，包括上下两端分别设有进水口和出水口的氧化池体，所述氧化池体的对称两侧内壁至上而下等距设有呈向下倾斜状的氧化接触板，两侧所述氧化接触板依次交叉设置，其中一侧所述氧化接触板的向下倾斜端位于另一侧氧化接触板的向上倾斜端的上方，所述氧化接触板的上端设有生物填料，利用浅层跌水曝气的原理，将原有的生物接触氧化池内水平分隔成若干个氧化接触板，增大水与空气的接触面积，每一层氧化接触板上的水跌落至下一层氧化接触板时溅起的水花能增加与空气的接触面，同时能大大增加溶解氧的含量，实现无动力的增氧方式。
权利要求书

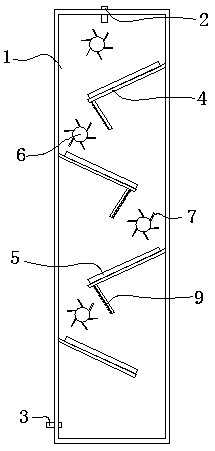

1.一种污水处理用无动力生物接触氧化池，包括上下两端分别设有进水口(2)和出水口(3)的氧化池体(1)，其特征在于，所述氧化池体(1)的对称两侧内壁至上而下等距设有呈向下倾斜状的氧化接触板(4)，且氧化接触板(4)的向下倾斜端与氧化池体(1)的一侧内壁留出一定空隙，两侧所述氧化接触板(4)依次交叉设置，其中一侧所述氧化接触板(4)的向下倾斜端位于另一侧氧化接触板(4)的向上倾斜端的上方，所述氧化接触板(4)的上端设有生物填料(5)，所述进水口(2)位于最上一级氧化接触板(4)的上方。
2.根据权利要求1所述的一种污水处理用无动力生物接触氧化池，其特征在于，所述氧化池体(1)内位于每个氧化接触板(4)的上方均设有叶轮，所述叶轮包括转动安装在氧化池体(1)内的转轴(6)和等距安装在转轴(6)外侧的叶片(7)，所述叶片(7)位于上一级氧化接触板(4)向下倾斜端的下方，所述进水口(2)位于最上一级叶轮的叶片(7)正上方。
3.根据权利要求2所述的一种污水处理用无动力生物接触氧化池，其特征在于，所述叶片(7)在转轴(6)上设有六个，且每个叶片(7)与转轴(6)之间的夹角均为60度。
4.根据权利要求2所述的一种污水处理用无动力生物接触氧化池，其特征在于，最上一级所述氧化接触板(4)上方的叶轮位于氧化接触板(4)向下倾斜端的上方。
5.根据权利要求2所述的一种污水处理用无动力生物接触氧化池，其特征在于，相邻两个所述叶片(7)之间安装有呈三角形状的侧立板(8)。
6.根据权利要求2所述的一种污水处理用无动力生物接触氧化池，其特征在于，位于每个所述叶轮上方的氧化接触板(4)的下端均设有扰流挡板(9)，所述扰流挡板(9)的一侧朝向叶轮、并位于叶轮的斜上方。
7.根据权利要求6所述的一种污水处理用无动力生物接触氧化池，其特征在于，所述扰流挡板(9)朝向叶轮的一侧表面均匀设有不规则凸起。
8.根据权利要求1所述的一种污水处理用无动力生物接触氧化池，其特征在于，所述生物填料(5)为培植了微生物的乙丙共聚板。
9.根据权利要求1所述的一种污水处理用无动力生物接触氧化池，其特征在于，每个所述氧化接触板(4)均沿水平向下倾斜8到10度。
说明书
一种污水处理用无动力生物接触氧化池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用无动力生物接触氧化池。
背景技术
水资源是自然资源的重要组成部分，是我国现代化建设的重要资源保证，居民生活和企业生产都需要安全用水，但是随着工业的发展，水污染越来越严重，净水的任务日益繁重，净水过程中需要用到氧化池，而氧化池中不可缺少的有曝气的环节，传统的曝气设备需要动力的消耗，市场上需要一种无动力的曝气设备来支撑氧化池的正常运转，对此我们推出一种污水处理用无动力生物接触氧化池。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用无动力生物接触氧化池。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种污水处理用无动力生物接触氧化池，包括上下两端分别设有进水口和出水口的氧化池体，所述氧化池体的对称两侧内壁至上而下等距设有呈向下倾斜状的氧化接触板，且氧化接触板的向下倾斜端与氧化池体的一侧内壁留出一定空隙，两侧所述氧化接触板依次交叉设置，其中一侧所述氧化接触板的向下倾斜端位于另一侧氧化接触板的向上倾斜端的上方，所述氧化接触板的上端设有生物填料，所述进水口位于最上一级氧化接触板的上方。
优选的，所述氧化池体内位于每个氧化接触板的上方均设有叶轮，所述叶轮包括转动安装在氧化池体内的转轴和等距安装在转轴外侧的叶片，所述叶片位于上一级氧化接触板向下倾斜端的下方，所述进水口位于最上一级叶轮的叶片正上方。
优选的，所述叶片在转轴上设有6个，且每个叶片与转轴之间的夹角均为60度。
优选的，最上一级所述氧化接触板上方的叶轮位于氧化接触板向下倾斜端的上方。
优选的，相邻两个所述叶片之间安装有呈三角形状的侧立板。
优选的，位于每个所述叶轮上方的氧化接触板的下端均设有扰流挡板，所述扰流挡板的一侧朝向叶轮、并位于叶轮的斜上方。
优选的，所述扰流挡板朝向叶轮的一侧表面均匀设有不规则凸起。
优选的，所述生物填料为培植了微生物的乙丙共聚板。
优选的，每个所述氧化接触板均沿水平向下倾斜8到10度。
本实用新型提出的一种污水处理用无动力生物接触氧化池，有益效果在于：利用浅层跌水曝气的原理，将原有的生物接触氧化池内水平分隔成若干个氧化接触板，增大水与空气的接触面积，每一层氧化接触板上的水跌落至下一层氧化接触板时溅起的水花能增加与空气的接触面，同时能大大增加溶解氧的含量，实现无动力的增氧方式。
