申请日2018.05.29
公开(公告)日2018.10.26
IPC分类号C02F1/52; C02F9/04; C02F103/16
摘要
本发明公开了一种环保型电镀废水沉淀处理装置，包括处理箱，处理箱通过隔板分成絮凝室和分离室，处理箱上端安装有盖板，盖板上端左侧安装有进料缸，进料缸安装有进料塞，进料塞右端连接有进料杆，进料杆右端连接有第一接触板，处理箱上端中部安装有出料缸，出料缸内部安装有出料塞，出料塞左端连接有出料杆，出料杆左端连接有第二接触板，第一接触板和第二接触板之间安装有旋转凸轮，旋转凸轮中部安装有搅拌轴，盖板下端左侧安装有进料箱。本发明，既实现着对絮凝室中絮凝剂的搅拌式导入，也实现着对沉淀室中沉淀后清水的排出，一举两得，同时整个装置只存在一个动力来源，使得废水处理的成本大大降低。
翻译权利要求书

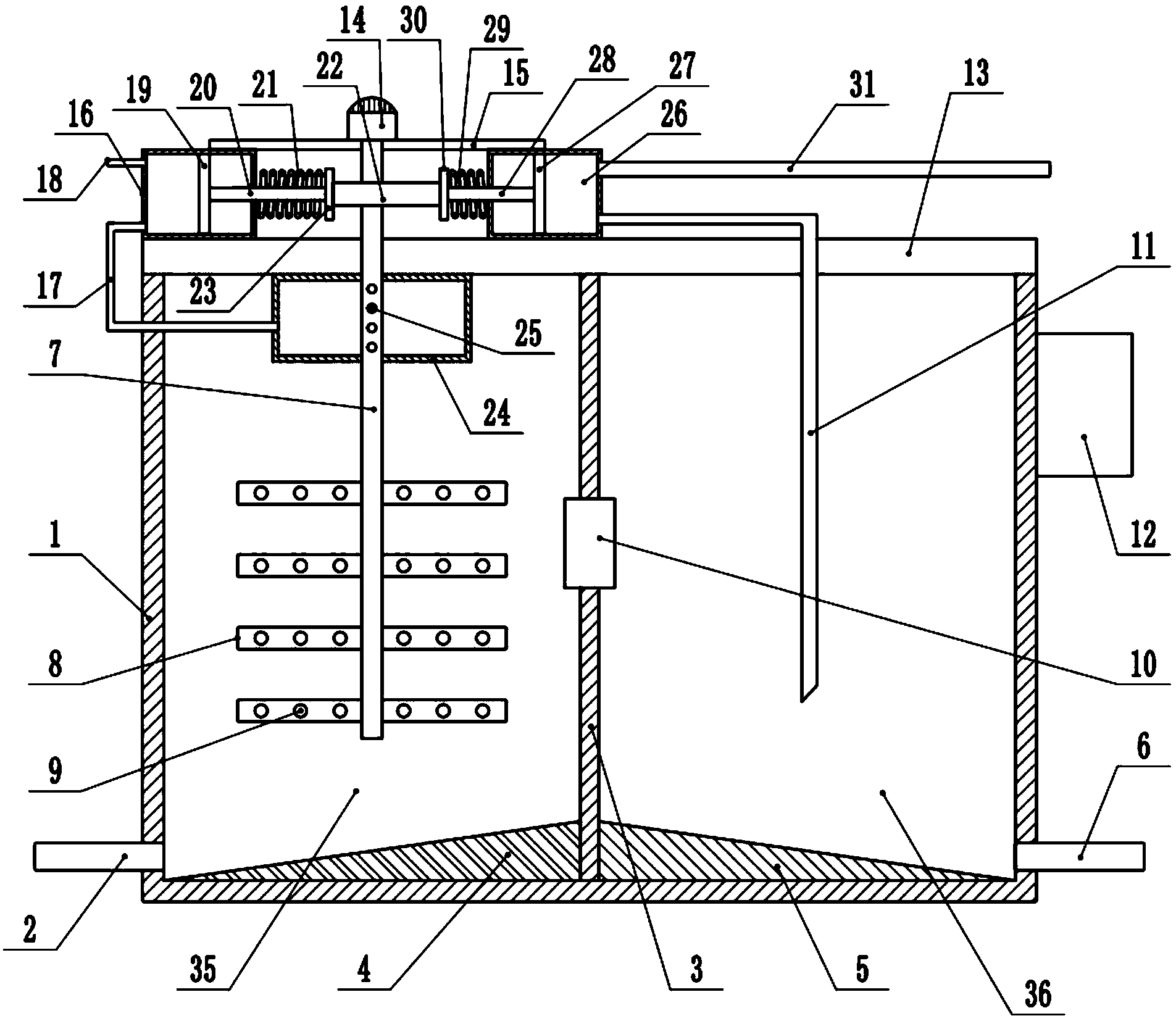

1.一种环保型电镀废水沉淀处理装置，包括处理箱(1)，其特征在于，所述处理箱(1)通过隔板(3)分成絮凝室(35)和分离室(36)，所述处理箱(1)上端安装有盖板(13)，盖板(13)上端左侧安装有进料缸(16)，进料缸(16)安装有进料塞(19)，进料塞(19)右端连接有进料杆(20)，进料杆(20)右端连接有第一接触板(23)，所述处理箱(1)上端中部安装有出料缸(26)，出料缸(26)内部安装有出料塞(27)，出料塞(27)左端连接有出料杆(28)，出料杆(28)左端连接有第二接触板(30)，所述第一接触板(23)和第二接触板(30)之间安装有旋转凸轮(22)，旋转凸轮(22)中部安装有搅拌轴(7)，所述盖板(13)下端左侧安装有进料箱(24)，所述搅拌轴(7)穿过进料箱(24)均匀连接有搅拌叶(8)，所述进料缸(16)与进料箱(24)之间连接有第一引料管(17)，所述出料缸(26)右端与分离室(36)之间连接有第二引料管(11)。
2.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述隔板(3)中部安装有电磁阀(10)，电磁阀(10)电性连接有控制箱(12)，控制箱(12)安装于处理箱(1)右端中部。
3.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述进料缸(16)与出料缸(26)上端之间安装有电机板(15)，电机板(15)上端中部安装有搅拌电机(14)，搅拌电机(14)的输出轴通过联轴器连接有搅拌轴(7)顶端。
4.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述第一接触板(23)与进料缸(16)之间的进料杆(20)外侧安装有第一弹簧(21)，第二接触板(30)与出料缸(26)之间的出料杆(28)外侧安装有第二弹簧(29)。
5.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述进料缸(16)左侧上端安装有絮凝剂入管(18)，出料缸(26)右侧上端安装有废水出管(31)。
6.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述絮凝室(35)底端安装有第一斜板(4)，第一斜板(4)左端的絮凝室(35)外壁安装有第一沉淀物出管(2)。
7.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述沉淀室(36)底端安装有第二斜板(5)，第二斜板(5)右端的沉淀室(36)外壁安装有第二沉淀物出管(6)。
8.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述搅拌叶(8)中部均匀设有出料孔(9)，所述出料孔(9)与搅拌轴(7)相互连通，所述搅拌轴(7)为空心轴结构。
9.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述进料箱(24)之间的搅拌轴(7)中部均匀设有进料孔(25)，进料孔(25)与搅拌轴(7)相互连通。
10.根据权利要求1所述的一种环保型电镀废水沉淀处理装置，其特征在于，所述处理箱(1)左端中部安装有第一透明液位尺(32)，处理箱(1)右端中部安装有第二透明液位尺(34)，所述处理箱(1)上端左侧安装有污水进管(33)。
说明书
一种环保型电镀废水沉淀处理装置
技术领域
本发明涉及废水环保处理技术领域，具体是一种环保型电镀废水沉淀处理装置。
背景技术
电镀就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化(如锈蚀)，提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等)及增进美观等作用。不少硬币的外层亦为电镀。
目前，电镀废水主要由电镀工厂(或车间)排出的废水和废液组成，如，镀件漂洗水、废槽液、设备冷却水和冲洗地面水等。由于镀种较多，工艺繁琐，其水质复杂，成分不易控制，电镀废水主要含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，这些电镀废水属于致癌、致畸、致突变的剧毒物质，对人类及其他生物的生存环境都造成了极大的危害。
现有的电镀废水处理方法通常包括絮凝处理、沉淀处理和固液分离处理;而现有的适用于上述方法的设备或装置处理效果差，处理效率低，特别是搅拌与沉淀易冲突，相互影响，影响沉淀效果，实用性不强。
发明内容
本发明的目的在于提供一种环保型电镀废水沉淀处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种环保型电镀废水沉淀处理装置，包括处理箱，所述处理箱通过隔板分成絮凝室和分离室，所述处理箱上端安装有盖板，盖板上端左侧安装有进料缸，进料缸安装有进料塞，进料塞右端连接有进料杆，进料杆右端连接有第一接触板，所述处理箱上端中部安装有出料缸，出料缸内部安装有出料塞，出料塞左端连接有出料杆，出料杆左端连接有第二接触板，所述第一接触板和第二接触板之间安装有旋转凸轮，旋转凸轮中部安装有搅拌轴，所述盖板下端左侧安装有进料箱，所述搅拌轴穿过进料箱均匀连接有搅拌叶，所述进料缸与进料箱之间连接有第一引料管，所述出料缸右端与分离室之间连接有第二引料管。
作为本发明进一步的方案：所述隔板中部安装有电磁阀，电磁阀电性连接有控制箱，控制箱安装于处理箱右端中部。
作为本发明进一步的方案：所述进料缸与出料缸上端之间安装有电机板，电机板上端中部安装有搅拌电机，搅拌电机的输出轴通过联轴器连接有搅拌轴顶端。
作为本发明进一步的方案：所述第一接触板与进料缸之间的进料杆外侧安装有第一弹簧，第二接触板与出料缸之间的出料杆外侧安装有第二弹簧。
作为本发明进一步的方案：所述进料缸左侧上端安装有絮凝剂入管，出料缸右侧上端安装有废水出管。
作为本发明进一步的方案：所述絮凝室底端安装有第一斜板，第一斜板左端的絮凝室外壁安装有第一沉淀物出管。
作为本发明进一步的方案：所述沉淀室底端安装有第二斜板，第二斜板右端的沉淀室外壁安装有第二沉淀物出管。
作为本发明进一步的方案：所述搅拌叶中部均匀设有出料孔，所述出料孔与搅拌轴相互连通，所述搅拌轴为空心轴结构。
作为本发明进一步的方案：所述进料箱之间的搅拌轴中部均匀设有进料孔，进料孔与搅拌轴相互连通。
作为本发明再进一步的方案：所述处理箱左端中部安装有第一透明液位尺，处理箱右端中部安装有第二透明液位尺，所述处理箱上端左侧安装有污水进管。
与现有技术相比，本发明的有益效果是：
所述一种环保型电镀废水沉淀处理装置，结构合理，设计新颖，通过设有的进料缸与出料缸之间的相互配合，既实现着对絮凝室中絮凝剂的搅拌式导入，也实现着对沉淀室中沉淀后清水的排出，一举两得，同时整个装置只存在一个动力来源，使得废水处理的成本大大降低，可靠性高，实用性强。
