申请日2007.04.24
公开(公告)日2008.04.30
IPC分类号G01L9/00; G01L19/04; G01L19/06; G05D16/00
摘要
一种用于油田联合站、接转站、污水处理站的污水处理、污水回注工艺中的污水罐密闭补气调压计量装置，由装置进口、集气汇管、气体过滤器、指挥器操作型调压阀、调压并联流程、气体流量计、流量计旁通流程及装置出口组成，其特征在于气体过滤、调压并联流程前后设置集气汇管;气体计量及旁通流程前后设置集气汇管;采用指挥器操作型调压阀控制阀后，污水罐压力;采用气体流量计计量污水罐补气气量;解决污水罐密闭隔氧问题，防止污水处理罐曝氧腐蚀。
権利要求書
1.一种用于油田联合站、接转站、污水处理站的污水处理、污 水回注工艺中的污水罐密闭补气调压计量装置，由装置进口、集气汇 管、气体过滤器、指挥器操作型调压阀、控制阀、气体流量计、流量 计旁通和装置出口组成，其特征在于控制阀、气体过滤器、指挥器操 作型调压阀和控制阀逐序安装在气管线上，组成过滤调压部分，且并 联在两根集气汇管上;控制阀、旋进漩涡流量计、压力表、压力变送 器、温度变送器和控制阀逐序安装在气管线上，组成计量监测部分; 将计量监测部分并联在两根集气汇管上或与一根带控制阀的旁通管 并联在两根集气汇管上，其中一根集气汇管作为两部分的公用集气汇 管，三根集气汇管互相平行，前后两根集气汇管各自设有装置出口和 进口。
2.根据权利要求1所述的污水罐密闭补气调压计量装置，其特 征是本实用新型的过滤、调压部分和计量监测部分也可并联在两根集 气汇管上，后边集气汇管中间设有盲法兰，在盲板左边设装置出口， 在盲板的右边设装置的进口。
3.根据权利要求1所述的污水罐密闭补气调压计量装置，其特 征是本实用新型设置的指挥器操作型调压阀、旋进漩涡流量计、压力 变送器和温度变送器设有远传接口与计算机联网。
说明书
污水罐密闭补气调压计量装置
一、技术领域
本实用新型涉及一种油田污水处理工艺中所用的污水罐密闭 补气调压计量装置。
二、背景技术
在油田污水处理系统中，溶解氧是引起腐蚀最重要的因素之一， 随着污水中含氧量的增加，腐蚀速度递增幅度更为惊人，造成污水管 线、污水罐的严重腐蚀。目前，部分油田的污水处理系统为开式流程， 污水在处理过程中往往引起曝氧，加速罐壁与管线的腐蚀程度。天然 气密闭隔氧技术有效地解决了这一难题。而本实用新型正是该技术实 现的关键设备，通过本装置将中、低压天然气调压、计量后，补气入 污水罐，保证污水罐作业过程中始终保持微正压，实现污水处理净化 水质含氧量长期稳定达标，有效降低污水管线、污水罐壁的腐蚀速率。
三、发明内容
本实用新型的目的是提供一种污水罐密闭补气调压计量装置， 降低污水处理开式流程中罐壁、管线腐蚀速率，消除了污水罐被抽扁 的隐患。
本实用新型的技术方案是通过以下方法实现的：
本实用新型由装置进口、集气汇管、气体过滤器、指挥器操作型 调压阀、控制阀、气体流量计、流量计旁通和装置出口组成，其特征 在于控制阀、气体过滤器、指挥器操作型调压阀和控制阀逐序安装在 气管线上，组成过滤调压部分，且并联在两根集气汇管上;控制阀、 旋进漩涡流量计、压力表、压力变送器、温度变送器和控制阀逐序安 装在气管线上，组成计量监测部分;将计量监测部分并联在两根集气 汇管上或与一根带控制阀的旁通管并联在两根集气汇管上，其中一根 集气汇管作为两部分的公用集气汇管，三根集气汇管互相平行，前后 两根集气汇管各自设有装置出口和进口。

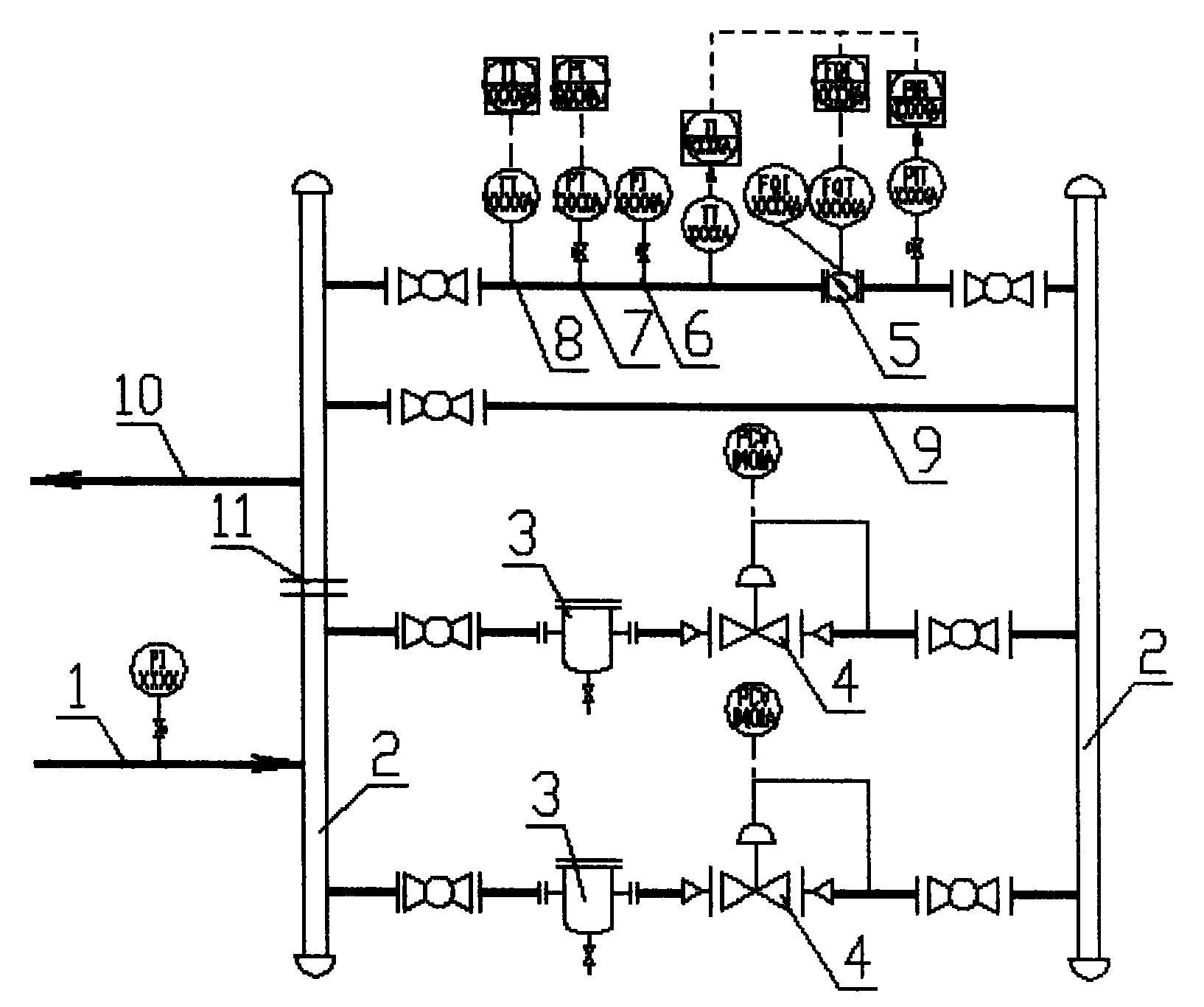

本实用新型的过滤、调压部分和计量监测部分也可并联在两根集 气汇管上，后边集气汇管中间设有盲法兰，在盲板左边设装置出口， 在盲板的右边设装置的进口;
本实用新型设置的指挥器操作型调压阀、旋进漩涡流量计、压力 变送器和温度变送器设有远传接口与计算机联网。
本实用新型与已有技术相比具有如下特点：
1、本实用新型适用范围广，可适用于污水处理系统的污水罐天然气 密闭;
2、利用高精度的调压阀、气体流量计进行调压、计量，精度高，可 靠性好;
3、自动化程度高，计量结果可就地显示，也可远传，无需人工操作;
4、本实用新型结构简单、安装方便，造价低廉、维护检修工作量小。
