申请日2018.05.29
公开(公告)日2018.11.06
IPC分类号C02F9/02
摘要
本发明涉及污水领域，具体是一种生活污水的处理设备，包括进水池、油污分离池、分离池和过滤池，过滤池上设有出水管道，所述进水池内设有第一过滤组件，所述油污分离池上设有油污分离组件和吸附组件，吸附组件位于油污分离池内，所述分离池的顶部设有分离组件，所述分离组件内设有分离板，所述过滤池内设有第二过滤组件。本发明的有益效果是通过缓冲板用以将进水管道内输出的生活污水进行初次过滤，将生活污水中较大的垃圾和废弃物阻挡，通过滚油辊的转动将油污分离池内的油污吸附通过分离板和分离组件能够将生活污水中的固体废弃物进行分离，通过第一过滤板和第二过滤板对生活污水进行过滤，生活污水能够通出水管道向外排出。
翻译权利要求书

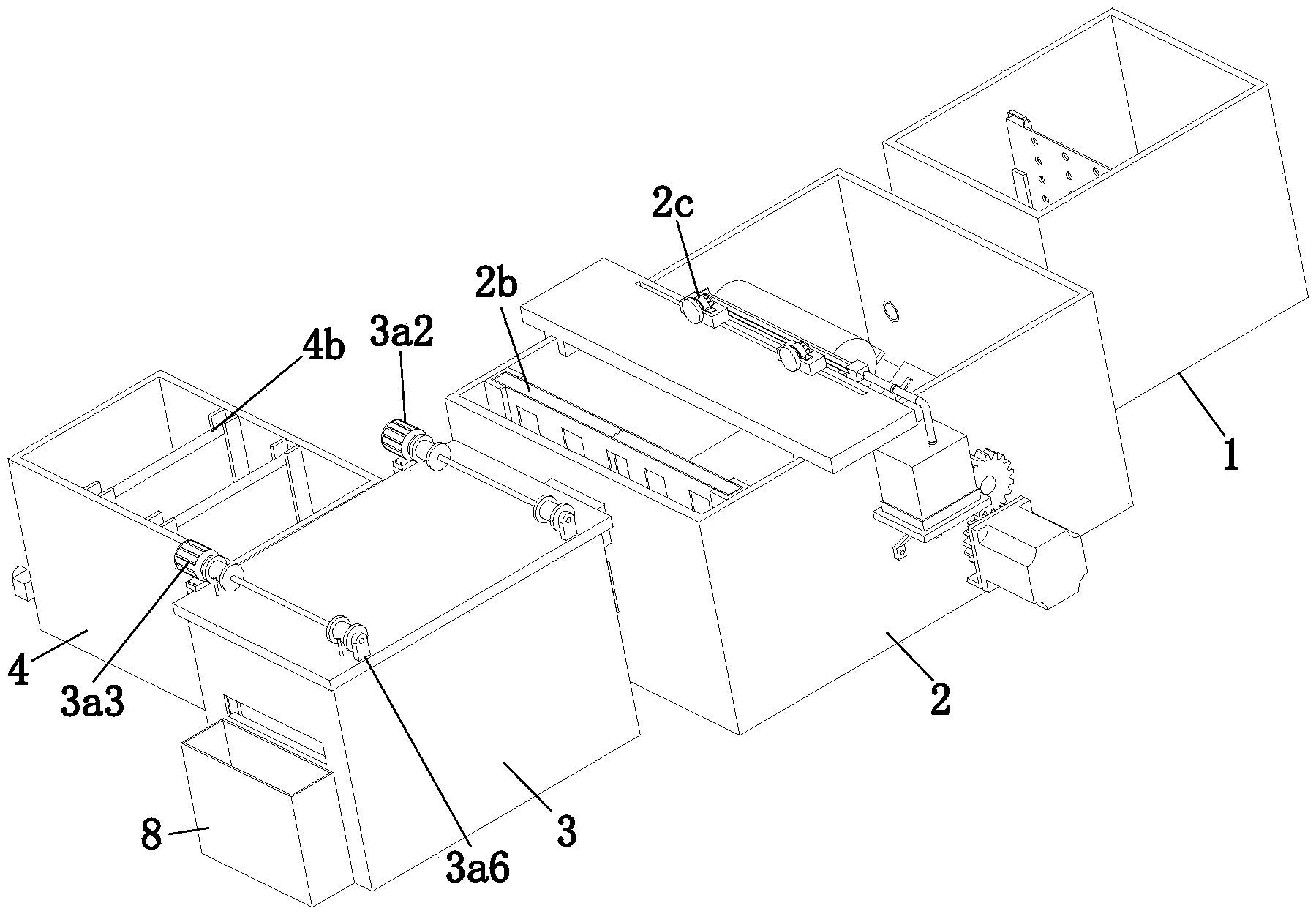

1.一种生活污水的处理设备，其特征在于：包括进水池(1)、油污分离池(2)、分离池(3)和过滤池(4)，所述进水池(1)上设有进水管道(1a)，进水池(1)、油污分离池(2)和分离池(3)沿一直线方向间隔设置，所述进水池(1)和油污分离池(2)之间设有连通两者的第一连接管道(5)，油污分离池(2)和分离池(3)之间设有用以连接通两者的第二连接管道(6)，过滤池(4)位于分离池(3)的旁侧且两者之间设有用以连通两者的第三连接管道(7)，过滤池(4)上设有出水管道(4a)，所述进水池(1)内设有用以对生活污水进行过滤的第一过滤组件(1b)，所述油污分离池(2)上设有沿水流方向间隔设置的油污分离组件(2a)和吸附组件(2b)，所述油污分离组件(2a)架设于油污分离池(2)的顶部，吸附组件(2b)位于油污分离池(2)内并与其固定连接，所述分离池(3)的顶部设有分离组件(3a)，所述分离组件(3a)内设有分离板(3a1)，所述分离板(3a1)置于分离池(3)内并倾斜设置，所述过滤池(4)内设有第二过滤组件(4b)。
2.根据权利要求1所述的生活污水的处理设备，其特征在于：所述进水池(1)的内侧壁上设有用以对第一过滤组件(1b)进行限位固定的凸棱，所述第一过滤组件(1b)包括插接于凸棱上的缓冲板(1b1)，所述缓冲板(1b1)为中空结构，缓冲板(1b1)竖直设置且缓冲板(1b1)上设有若干个过水通孔(1b2)，所述缓冲板(1b1)朝向进水管道(1a)的一侧开设有敞口。
3.根据权利要求2所述的生活污水的处理设备，其特征在于：所述油污分离池(2)内并位于油污分离组件(2a)的前端设有驱动杆(2a1)，所述驱动杆(2a1)的一端能够转动与油污分离池(2)固定连接，驱动杆(2a1)的另一端贯穿油污分离池(2)并在其端部设有从动齿轮(2a2)，油污分离池(2)的侧壁上设有与从动齿轮(2a2)相配合的主动齿轮(1b3)和驱动主动齿轮(1b3)旋转的旋转电机(1b4)，所述旋转电机(1b4)的前端设有与油污分离池(2)侧壁固定连接的定位板(1b5)，所述旋转电机(1b4)通过螺栓与定位板(1b5)固定连接，所述旋转电机(1b4)的输出轴贯穿定位板(1b5)与主动齿轮(1b3)固定连接，所述驱动杆(2a1)上套设有若干个涌动板(1b6)，所有所述涌动板(1b6)沿驱动杆(2a1)周向间隔设置，所有所述涌动板(1b6)上均开设有若干个光孔。
4.根据权利要求1所述的生活污水的处理设备，其特征在于：所述油污分离组件(2a)包括搭接板(2a1)、滚油辊(2a2)、刮油件(2c)和集油件(2a3)，所述搭接板(2a1)搭接于油污分离池(2)的顶部，所述滚油辊(2a2)位于搭接板(2a1)前端并置于油污分离池(2)内，所述刮油件(2c)位于搭接板(2a1)顶部并与其滑动配合，所述刮油件(2c)包括用以固定滚油辊(2a2)的第一轴承座(2c1)和用以带动第一轴承座(2c1)沿搭接板(2a1)长度方向移动的驱动件(2c2)，所述第一轴承座(2c1)设有两个，两个第一轴承座(2c1)分别位于滚油辊(2a2)的左端和右端，两个第一轴承座(2c1)均与驱动件(2c2)固定连接，所述驱动件(2c2)设有两个，两个驱动件(2c2)沿滚油辊(2a2)长边中分面对称设置且驱动件(2c2)包括驱动电机(2c3)、滑块(2c4)、连接板(2c5)和与两个第一轴承座(2c1)固定连接的固定块(2c6)，所述滑块(2c4)位于搭接板(2a1)的顶部，连接板(2c5)位于滑块(2c4)的底部且连接板(2c5)的一端与滑块(2c4)固定连接，连接板(2c5)的另一端与固定块(2c6)固定连接，所述驱动电机(2c3)位于滑块(2c4)的顶部并与其固定连接，驱动电机(2c3)的输出端设有与搭接板(2a1)抵触连接的带动轮(2c7)，所述滑块(2c4)的前端设有与滚油辊(2a2)抵触连接的刮油板(2c8)，所述刮油板(2c8)呈勺型。
5.根据权利要求4所述的生活污水的处理设备，其特征在于：所述集油件(2a3)包括套接于刮油板(2c8)上的接油头(2a4)和用以收集油污的集油盒(2a5)，所述接油头(2a4)和集油盒(2a5)之间设有连通两者的过油软管(2a6)，所述搭接板(2a1)上设有用以对过油软管(2a6)进行限位的限位环(2a7)，所述集油盒(2a5)位于油污分离池(2)旁侧且集油盒(2a5)的底部设有与油污分离池(2)固定连接的安装座(2a8)。
6.根据权利要求4所述的生活污水的处理设备，其特征在于：所述吸附组件(2b)包括插接于油污分离池(2)内的框架(2b1)和位于框架(2b1)内的吸油棉(2b2)，所述框架(2b1)内设有若干个过水槽，所述油污分离池(2)的侧壁上设有推送气缸(2d)，所述推送气缸(2d)的输出端设有推送块(2d1)，所述推送块(2d1)的顶部延伸至第二连接管道(6)内。
7.根据权利要求1所述的生活污水的处理设备，其特征在于：所述分离组件(3a)包括将分离池(3)封闭的密封盖(3a11)，所述密封盖(3a11)上设有用以拉动分离板(3a1)的第一拉升件(3a2)和第二拉升件(3a3)，所述第一拉升件(3a2)和第二拉升件(3a3)间隔设置，第一拉升件(3a2)和第二拉升件(3a3)结构相且两者均包括拉升电机(3a4)、传动杆(3a5)、第二轴承座(3a6)和套接于传动杆(3a5)上的收线轮(3a7)，所述拉升电机(3a4)位于传动杆(3a5)的一端并通过联轴器与传动杆(3a5)固定连接，传动杆(3a5)的另一端能够转动的安装于第二轴承座(3a6)内，所述收线轮(3a7)设有两个，两个收线轮(3a7)上均设有与分离板(3a1)固定连接的线束(3a8)。
8.根据权利要求7所述的生活污水的处理设备，其特征在于：所述分离板(3a1)上设有与分离池(3)内壁滑动配合的滚轮(3a9)和与线束(3a8)相配合的连接耳(3a10)，所述滚轮(3a9)能够转动的安装于分离板(3a1)上，所述分离板(3a1)上设有若干个过水孔。
9.根据权利要求7所述的生活污水的处理设备，其特征在于：所述第二过滤组件(4b)包括由活性碳构成的第一过滤板(4b1)和由超滤膜构成的第二过滤板(4b2)，所述第一过滤板(4b1)和第二过滤板(4b2)间隔设置，第一过滤板(4b1)和第二过滤板(4b2)均与过滤池(4)插接配合，所述出水管道(4a)上套设有电磁阀(4a1)。
10.根据权利要求1所述的生活污水的处理设备，其特征在于：所述分离池(3)上设有出渣口(3b)，分离池(3)的后端设有集渣箱(8)，所述集渣箱(8)用以承接自出渣口(3b)落下的固体垃圾。
说明书
一种生活污水的处理设备
技术领域
本发明涉及污水领域，具体是一种生活污水的处理设备。
背景技术
随着社会的发展，人们的环保意识也越来越强为了保护环境不被破坏和改善人们的生活环境，现在的污水在排放之前都要先进行处理之后才能够向外排放，其中污水处理过程中首先是需要对污水进行过滤，将污水中的固体废弃物和污水中的油污分离出来，现在的污水处理装置大多直接使用过滤网分离污水中的固体废弃物和油污，但是过滤网更换十分不便在使用过程中，固体废弃物和油污容易导致过滤网堵塞并且生活污水中的油污容易被不法分子利用制成“地沟油”向外贩卖造成安全隐患。
发明内容
本发明的目的在于提供一种生活污水的处理设备，以解决上述背景技术中提出的问题。
本发明的技术方案是：包括进水池、油污分离池、分离池和过滤池，所述进水池上设有进水管道，进水池、油污分离池和分离池沿一直线方向间隔设置，所述进水池和油污分离池之间设有连通两者的第一连接管道，油污分离池和分离池之间设有用以连接通两者的第二连接管道，过滤池位于分离池的旁侧且两者之间设有用以连通两者的第三连接管道，过滤池上设有出水管道，所述进水池内设有用以对生活污水进行过滤的第一过滤组件，所述油污分离池上设有沿水流方向间隔设置的油污分离组件和吸附组件，所述油污分离组件架设于油污分离池的顶部，吸附组件位于油污分离池内并与其固定连接，所述分离池的顶部设有分离组件，所述分离组件内设有分离板，所述分离板置于分离池内并倾斜设置，所述过滤池内设有第二过滤组件。
在本发明一较佳实施例中，所述进水池的内侧壁上设有用以对第一过滤组件进行限位固定的凸棱，所述第一过滤组件包括插接于凸棱上的缓冲板，所述缓冲板为中空结构，缓冲板竖直设置且缓冲板上设有若干个过水通孔，所述缓冲板朝向进水管道的一侧开设有敞口。
在本发明一较佳实施例中，所述油污分离池内并位于油污分离组件的前端设有驱动杆，所述驱动杆的一端能够转动与油污分离池固定连接，驱动杆的另一端贯穿油污分离池并在其端部设有从动齿轮，油污分离池的侧壁上设有与从动齿轮相配合的主动齿轮和驱动主动齿轮旋转的旋转电机，所述旋转电机的前端设有与油污分离池侧壁固定连接的定位板，所述旋转电机通过螺栓与定位板固定连接，所述旋转电机的输出轴贯穿定位板与主动齿轮固定连接，所述驱动杆上套设有若干个涌动板，所有所述涌动板沿驱动杆周向间隔设置，所有所述涌动板上均开设有若干个光孔。
在本发明一较佳实施例中，所述油污分离组件包括搭接板、滚油辊、刮油件和集油件，所述搭接板搭接于油污分离池的顶部，所述滚油辊位于搭接板前端并置于油污分离池内，所述刮油件位于搭接板顶部并与其滑动配合，所述刮油件包括用以固定滚油辊的第一轴承座和用以带动第一轴承座沿搭接板长度方向移动的驱动件，所述第一轴承座设有两个，两个第一轴承座分别位于滚油辊的左端和右端，两个第一轴承座均与驱动件固定连接，所述驱动件设有两个，两个驱动件沿滚油辊长边中分面对称设置且驱动件包括驱动电机、滑块、连接板和与两个第一轴承座固定连接的固定块，所述滑块位于搭接板的顶部，连接板位于滑块的底部且连接板的一端与滑块固定连接，连接板的另一端与固定块固定连接，所述驱动电机位于滑块的顶部并与其固定连接，驱动电机的输出端设有与搭接板抵触连接的带动轮，所述滑块的前端设有与滚油辊抵触连接的刮油板，所述刮油板呈勺型。
在本发明一较佳实施例中，所述集油件包括套接于刮油板上的接油头和用以收集油污的集油盒，所述接油头和集油盒之间设有连通两者的过油软管，所述搭接板上设有用以对过油软管进行限位的限位环，所述集油盒位于油污分离池旁侧且集油盒的底部设有与油污分离池固定连接的安装座。
在本发明一较佳实施例中，所述吸附组件包括插接于油污分离池内的框架和位于框架内的吸油棉，所述框架内设有若干个过水槽，所述油污分离池的侧壁上设有推送气缸，所述推送气缸的输出端设有推送块，所述推送块的顶部延伸至第二连接管道内。
在本发明一较佳实施例中，所述分离组件包括将分离池封闭的密封盖，所述密封盖上设有用以拉动分离板的第一拉升件和第二拉升件，所述第一拉升件和第二拉升件间隔设置，第一拉升件和第二拉升件结构相且两者均包括拉升电机、传动杆、第二轴承座和套接于传动杆上的收线轮，所述拉升电机位于传动杆的一端并通过联轴器与传动杆固定连接，传动杆的另一端能够转动的安装于第二轴承座内，所述收线轮设有两个，两个收线轮上均设有与分离板固定连接的线束。
在本发明一较佳实施例中，所述分离板上设有与分离池内壁滑动配合的滚轮和与线束相配合的连接耳，所述滚轮能够转动的安装于分离板上，所述分离板上设有若干个过水孔。
在本发明一较佳实施例中，：所述第二过滤组件包括由活性碳构成的第一过滤板和由超滤膜构成的第二过滤板，所述第一过滤板和第二过滤板间隔设置，第一过滤板和第二过滤板均与过滤池插接配合，所述出水管道上套设有电磁阀。
在本发明一较佳实施例中，所述分离池上设有出渣口，分离池的后端设有集渣箱，所述集渣箱用以承接自出渣口落下的固体垃圾。
本发明通过改进在此提供一种生活污水的处理设备，与现有技术相比，具有如下改进及优点：
(1)通过缓冲板用以将进水管道内输出的生活污水进行初次过滤，将生活污水中较大的垃圾和废弃物阻挡，避免了尖锐的废弃物或较大的废弃物对第一连接管道造成损坏。
(2)通过滚油辊的转动将油污分离池内的油污吸附，滑块上固定的刮油板将滚油辊上吸附的油脂挂除并收集，接油头卡接于刮油板上并且刮油板上的油脂能够通过接油头和过油软管进入到集油盒内，未被滚油辊吸附的油脂被吸油棉吸附，将油脂收集避免了不法分子收集生活污水中的油脂提炼不合格的食用油。
(3)通过第一过滤板和第二过滤板对生活污水进行过滤，生活污水能够通出水管道向外排出。
