申请日2018.05.29
公开(公告)日2018.10.26
IPC分类号C02F9/04
摘要
本发明公开了一种高效率生活污水处理装置，包括第一池体和第二池体，所述第一池体内设有清扫装置，所述第一池体上设有第一输送管，所述第一输送管上安装有阀门，所述第一输送管的另一端连通第一池槽，所述第一池体内设有第一池槽，所述第一池槽设有多个第二输送管，每个所述第二输送管一端的管口位于第一池槽的表面，所述第二输送管另一端的管口连接有第二鼓风机，所述第二鼓风机安装在第一池体内。本发明通过清扫装置可以使得第一池槽内的沉淀物慢慢的清扫至第一池槽的一端，便于统一清理，同时利用搅拌装置起到扰流作用，从而使得第二池槽内的液体不断的流动，使得催化剂不断和水流融合，加速催化的效果，提高污水处理效率。
翻译权利要求书

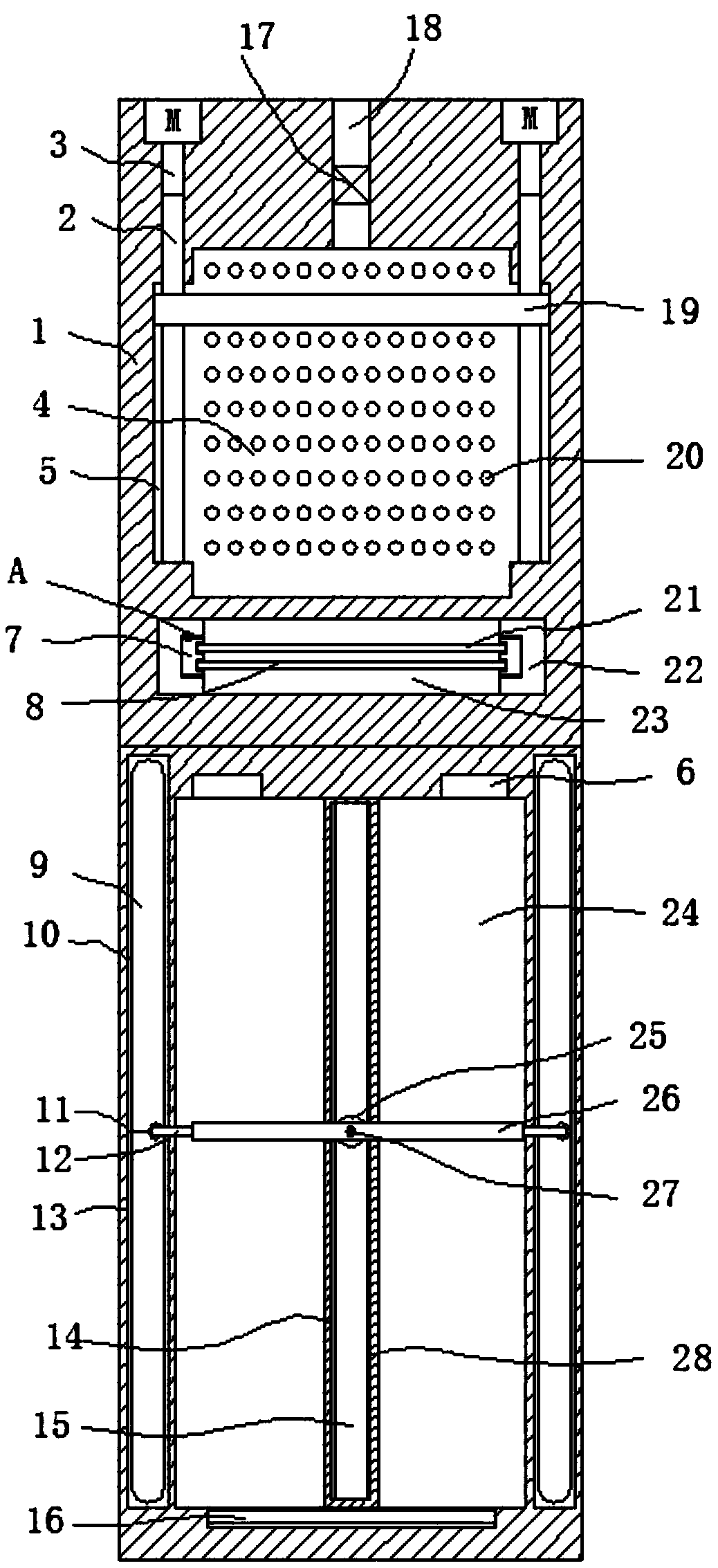

1.一种高效率生活污水处理装置，包括第一池体(1)和第二池体(13)，其特征在于，所述第一池体(1)内设有清扫装置，所述第一池体(1)上设有第一输送管(18)，所述第一输送管(18)上安装有阀门(17)，所述第一输送管(18)的另一端连通第一池槽(4)，所述第一池体(1)内设有第一池槽(4)，所述第一池槽(4)设有多个第二输送管(20)，所述第一池体(1)上还设有出水槽(23)，所述出水槽(23)的两端固定连接有第二安装块(22)，每个所述第二安装块(22)内设有第四安装槽(39)，每个所述第四安装槽(39)上均通过卡接装置安装有第一安装块(7)，所述第一安装块(7)上安装有细过滤网(21)和粗过滤网(8)，所述细过滤网(21)位于粗过滤网(8)的上方，所述第一池体(1)的一端固定连接有第二池体(13)，所述第二池体(13)的两侧均设有第二安装槽(9)，每个所述第二安装槽(9)内固定连接有第一齿板(10)，所述第一齿板(10)内啮合连接有第一齿轮(11)，所述第一齿轮(11)上转动连接有连接杆(12)，所述连接杆(12)上固定连接有移动板(26)，所述移动板(26)内转动连接有转轴(27)，所述转轴(27)上穿插有第二齿轮(25)，所述第二池体(13)的中轴线上固定连接有第一安装板(28)，所述第一安装板(28)上设有第三安装槽(15)，所述第三安装槽(15)上固定连接有第二齿板(14)买，所述第二齿轮(25)啮合连接在第二齿板(14)上，所述转轴(27)上设有搅拌装置。
2.根据权利要求1所述的一种高效率生活污水处理装置，其特征在于,所述清扫装置包括第一安装槽(5)，所述第一安装槽(5)位于第一池体(1)的两侧壁，所述第一安装槽(5)上转动连接有螺纹杆(2)，所述螺纹杆(2)上螺纹连接有螺纹板(19)，所述螺纹板(19)的一侧卡接有清扫刷，所述螺纹杆(2)的一端穿过第一安装槽(5)并连接有转轴(3)，所述转轴(3)的一端连接有第一驱动电机。
3.根据权利要求1所述的一种高效率生活污水处理装置，其特征在于，所述卡接装置包括第二齿板(38)，所述第二齿板(38)的一侧固定连接在第一安装块(7)上，所述第二齿板(38)背离第一安装块(7)的一侧的中心处开设有第一凹槽(40)，所述第一凹槽(40)的中心处固定连接有转动杆(42)，所述转动杆(42)上转动连接有转轮(41)，所述第二齿板(38)的一侧啮合连接有第一齿板(37)，所述第一齿板(37)的一侧固定连接有第二弹簧(36)，所述第二弹簧(36)背离第一齿板(37)的一侧固定连接在第四安装槽(39)的侧壁上。
4.根据权利要求1所述的一种高效率生活污水处理装置，其特征在于，所述搅拌装置包括两个第二安装板(43)，所述第二安装板(43)的一端固定连接在转轴(27)的一侧，所述第二安装板(43)通过复位装置连接有凹形板(29)，所述第二安装板(43)的一侧固定连接有第二搅拌网(31)，所述凹形板(29)内固定连接有第一搅拌网(30)，所述第一搅拌网(30)和第二搅拌网(31)错位设置。
5.根据权利要求4所述的一种高效率生活污水处理装置，其特征在于，所述复位装置包括限位槽(34)，所述限位槽(34)内滑动连接有限位杆(32)，所述限位杆(32)的一端固定连接在凹形板(29)的一端，所述限位杆(32)的两侧均连接有限位块(35)，所述限位块(35)包括第一块体和第二块体，所述第一块体上固定连接在限位杆(32)的一侧，所述第一块体的另一侧滑动连接在限位槽(34)的侧壁上，所述第二块体固定连接在限位槽(34)的侧壁上，所述第二块体滑动连接在限位杆(32)的侧壁上，所述第一限位块和第二限位块之间连接有第一弹簧(33)。
6.根据权利要求4所述的一种高效率生活污水处理装置，其特征在于，所述第二池槽(24)的一侧壁上对称固定连接有第一鼓风机(6)，所述第二池体(13)背离第一鼓风机(6)的一端设有第二凹槽，所述第二凹槽内卡接有滤膜(16)。
7.根据权利要求4所述的一种高效率生活污水处理装置，其特征在于，每个所述第二输送管(20)一端的管口位于第一池槽(4)的表面，所述第二输送管(20)另一端的管口连接有第二鼓风机，所述第二鼓风机安装在第一池体(1)内。
说明书
一种高效率生活污水处理装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种高效率生活污水处理装置。
背景技术
由于人们对工业高度发达的负面影响预料不够，预防不利，导致了全球性的三大危机：资源短缺、环境污染、生态破坏。环境污染指自然的或人为的破坏，向环境中添加某种物质而超过环境的自净能力而产生危害的行为。(或由于人为的因素，环境受到有害物质的污染，使生物的生长繁殖和人类的正常生活受到有害影响。)由于人为因素使环境的构成或状态发生变化，环境素质下降，从而扰乱和破坏了生态系统和人类的正常生产和生活条件的现象，生活污水的排放是环境污染的重要因素之一，现有的生活污水的排放通过添加絮凝剂实现搅拌沉淀然后在通过催化剂反应除掉有害元素，传统的污水处理包含多个处理池，在沉淀池中内会有一些沉淀物散落在反应池内，由于水流飘动导致沉淀物飘散范围大，导致清理麻烦，同时反应池中的催化剂难以后污水充分融合反应，导致污水处理效率低下。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：污水处理包含多个处理池，在沉淀池中内会有一些沉淀物散落在反应池内，由于水流飘动导致沉淀物飘散范围大，导致清理麻烦，同时反应池中的催化剂难以后污水充分融合反应，导致污水处理效率低下。
为了实现上述目的，本发明采用了如下技术方案：
一种高效率生活污水处理装置，包括第一池体和第二池体，所述第一池体内设有清扫装置，所述第一池体上设有第一输送管，所述第一输送管上安装有阀门，所述第一输送管的另一端连通第一池槽，所述第一池体内设有第一池槽，所述第一池槽设有多个第二输送管，所述第一池体上还设有出水槽，所述出水槽的两端固定连接有第二安装块，每个所述第二安装块内设有第四安装槽，每个所述第四安装槽上均通过卡接装置安装有第一安装块，所述第一安装块上安装有细过滤网和粗过滤网，所述细过滤网位于粗过滤网的上方，所述第一池体的一端固定连接有第二池体，所述第二池体的两侧均设有第二安装槽，每个所述第二安装槽内固定连接有第一齿板，所述第一齿板内啮合连接有第一齿轮，所述第一齿轮上转动连接有连接杆，所述连接杆上固定连接有移动板，所述移动板内转动连接有转轴，所述转轴上穿插有第二齿轮，所述第二池体的中轴线上固定连接有第一安装板，所述第一安装板上设有第三安装槽，所述第三安装槽上固定连接有第二齿板买，所述第二齿轮啮合连接在第二齿板上，所述转轴上设有搅拌装置。
优选的，所述清扫装置包括第一安装槽，所述第一安装槽位于第一池体的两侧壁，所述第一安装槽上转动连接有螺纹杆，所述螺纹杆上螺纹连接有螺纹板，所述螺纹板的一侧卡接有清扫刷，所述螺纹杆的一端穿过第一安装槽并连接有转轴，所述转轴的一端连接有第一驱动电机。
优选的，所述卡接装置包括第二齿板，所述第二齿板的一侧固定连接在第一安装块上，所述第二齿板背离第一安装块的一侧的中心处开设有第一凹槽，所述第一凹槽的中心处固定连接有转动杆，所述转动杆上转动连接有转轮，所述第二齿板的一侧啮合连接有第一齿板，所述第一齿板的一侧固定连接有第二弹簧，所述第二弹簧背离第一齿板的一侧固定连接在第四安装槽的侧壁上。
优选的，所述搅拌装置包括两个第二安装板，所述第二安装板的一端固定连接在转轴的一侧，所述第二安装板通过复位装置连接有凹形板，所述第二安装板的一侧固定连接有第二搅拌网，所述凹形板内固定连接有第一搅拌网，所述第一搅拌网和第二搅拌网错位设置。
优选的，所述复位装置包括限位槽，所述限位槽内滑动连接有限位杆，所述限位杆的一端固定连接在凹形板的一端，所述限位杆的两侧均连接有限位块，所述限位块包括第一块体和第二块体，所述第一块体上固定连接在限位杆的一侧，所述第一块体的另一侧滑动连接在限位槽的侧壁上，所述第二块体固定连接在限位槽的侧壁上，所述第二块体滑动连接在限位杆的侧壁上，所述第一限位块和第二限位块之间连接有第一弹簧。
优选的，所述第二池槽的一侧壁上对称固定连接有第一鼓风机，所述第二池体背离第一鼓风机的一端设有第二凹槽，所述第二凹槽内卡接有滤膜。
优选的，每个所述第二输送管一端的管口位于第一池槽的表面，所述第二输送管另一端的管口连接有第二鼓风机，所述第二鼓风机安装在第一池体内。
与现有技术相比，本发明的有益效果是：通过清扫装置可以使得第一池槽内的沉淀物慢慢的清扫至第一池槽的一端，便于统一清理，同时利用搅拌装置起到扰流作用，从而使得第二池槽内的液体不断的流动，使得催化剂不断和水流融合，加速催化的效果，提高污水处理效率。
