隧道施工用废水循环技术

发布时间:2019-1-3 17:45:47  中国污水处理工程网

  申请日2018.05.29

  公开(公告)日2018.11.16

  IPC分类号C02F9/14

  摘要

  本发明公开了一种隧道施工用废水循环装置,其结构包括废水进口、观察口、固定底座、可调节脚轮、出水口、控制面板、面板顶罩、废水循环处理箱,废水进口安装于废水循环处理箱的上表面同时两者通过嵌入的方式固定连接在一起,本发明一种隧道施工用废水循环装置,这样根据水流动的特性,带动水力制动装置,经过配合机构以及旋转机构的传动,最后作用与搅拌机构,使在控制净化装置的排量控制下,能够实现对于废水净化的全方位反应,而通过杂质的重力作用下,带动了过滤装置以及风压装置,并且产生曝气效果,提高对于废水处理的效率,而这样既能够节约能源又能够提高废水的利用率。

  翻译权利要求书

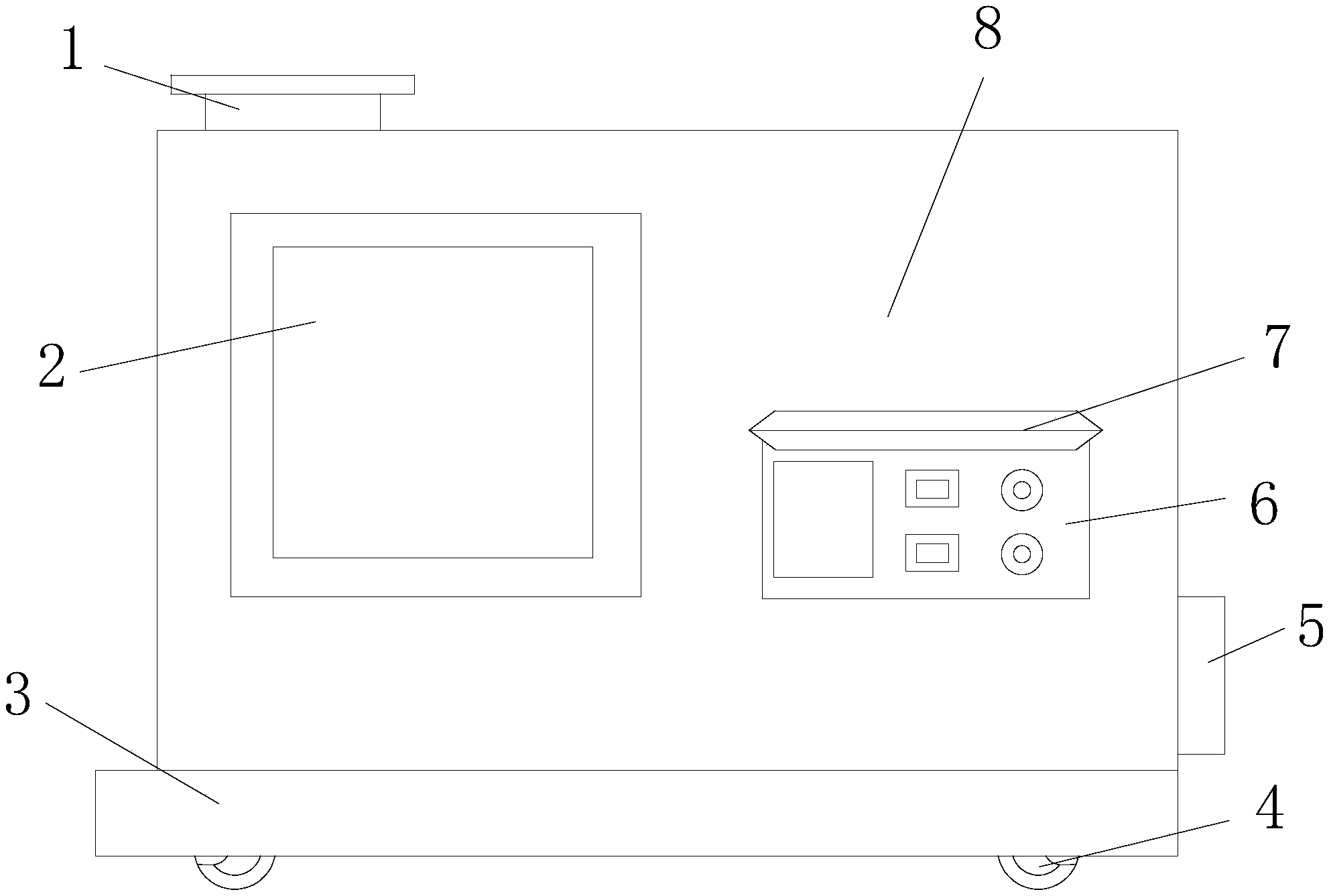

  1.一种隧道施工用废水循环装置,其结构包括废水进口(1)、观察口(2)、固定底座(3)、可调节脚轮(4)、出水口(5)、控制面板(6)、面板顶罩(7)、废水循环处理箱(8),其特征在于:

  所述的废水进口(1)安装于废水循环处理箱(8)的上表面同时两者通过嵌入的方式固定连接在一起,所述的观察口(2)安装于废水循环处理箱(8)的正表面并且通过黏合的方式固定连接,所述的固定底座(3)的内部设有可调节脚轮(4),所述的出水口(5)通过废水循环处理箱(8)与废水进口(1)相互接通,所述的控制面板(6)的上表面活动安装有面板顶罩(7),所述的面板顶罩(7)通过嵌入的方式活动连接于废水循环处理箱(8)的正表面,所述的控制面板(6)通过废水循环处理箱(8)与观察口(2)位于同一垂直面上;

  所述的废水循环处理箱(8)包括组成装置(801)、风压装置(802)、控制净化装置(803)、搅拌机构(804)、旋转机构(805)、配合机构(806)、水力制动机构(807)、过滤装置(808),所述的组成装置(801)的内部设有风压装置(802),所述的控制净化装置(803)采用焊接的方式固定连接于组成装置(801)的内部,所述的搅拌机构(804)通过旋转机构(805)与配合机构(806)配合连接在一起,所述的配合机构(806)与旋转机构(805)机械连接,所述的水力制动机构(807)通过配合机构(806)与旋转机构(805)过盈配合,所述的配合机构(806)的正下方设有过滤装置(808),所述的过滤装置(808)与风压装置(802)相互连接,所述的过滤装置(808)通过嵌入的方式连接于组成装置(801)的内部。

  2.根据权利要求1所述的一种隧道施工用废水循环装置,其特征在于:所述的组成装置(801)包括支撑外壳(8011)、生物过滤管道(8012)、连接通道(8013)、安装底座(8014)、槽板(8015)、轨柱(8016),所述的支撑外壳(8011)的内部设有生物过滤管道(8012),所述的连接通道(8013)与生物过滤管道(8012)相连接通过焊接的方式固定安装在一起,所述的安装底座(8014)设于支撑外壳(8011)的内表面并且两者通过黏合的方式固定连接在一起,所述的槽板(8015)固定连接于支撑外壳(8011)的内表面,所述的轨柱(8016)的上表面与支撑外壳(8011)的内表面通过焊接的方式固定连接,所述的风压装置(802)安装于支撑外壳(8011)的内部,所述的控制净化装置(803)的后表面采用焊接的方式固定连接于支撑外壳(8011)的内表面,所述的搅拌机构(804)与安装底座(8014)相嵌套,所述的旋转机构(805)与轨柱(8016)配合连接在一起,所述的配合机构(806)采用贴合的方式连接于槽板(8015)上,所述的水力制动机构(807)上设有安装底座(8014)并且通过嵌入的方式活动连接在一起,所述的过滤装置(808)安装于连接通道(8013)的内部。

  3.根据权利要求1或2或3所述的一种隧道施工用废水循环装置,其特征在于:所述的风压装置(802)包括风压罩(8021)、风力输送管(8022)、曝气盘外壳(8023)、曝气盘(8024)、风力软管(8025)、风压安装板(8026),所述的风压罩(8021)的两端设有风压安装板(8026)并且采用黏合的方式连接在一起,所述的风压罩(8021)通过风压安装板(8026)与风力软管(8025)相互接通,所述的风力输送管(8022)通过曝气盘外壳(8023)与曝气盘(8024)相连接,所述的曝气盘外壳(8023)与曝气盘(8024)相嵌套,所述的风力软管(8025)的左端固定连接于风压安装板(8026),所述的风压安装板(8026)的左端设有过滤装置(808),所述的风力软管(8025)的右端安装有控制净化装置(803)。

  4.根据权利要求3所述的一种隧道施工用废水循环装置,其特征在于:所述的控制净化装置(803)包括控制压力板(8031)、混合压力箱(8032)、混合管道(8033)、净化喷头(8034)、混合药品箱(8035),所述的控制压力板(8031)安装于混合压力箱(8032)的正表面,所述的混合药品箱(8035)通过混合管道(8033)与净化喷头(8034)相连接,所述的净化喷头(8034)固定连接于混合管道(8033)上,所述的净化喷头(8034)的正下方设有搅拌机构(804)。

  5.根据权利要求4所述的一种隧道施工用废水循环装置,其特征在于:所述的搅拌机构(804)包括双锥齿轮柱(8041)、螺纹转盘(8042)、锥型齿轮转轴(8043)、安装带(8044)、凹槽转轴(8045)、搅拌杆(8046),所述的双锥齿轮柱(8041)通过螺纹转盘(8042)与锥型齿轮转轴(8043)啮合连接,所述的安装带(8044)通过凹槽转轴(8045)与搅拌杆(8046)过渡连接,所述的凹槽转轴(8045)的左端与搅拌杆(8046)的右端相焊接,所述的双锥齿轮柱(8041)与旋转机构(805)配合连接。

  6.根据权利要求1或2或5所述的一种隧道施工用废水循环装置,其特征在于:所述的旋转机构(805)包括旋转轮盘(8051)、连接带(8052)、旋转槽轴(8053)、升降组件(8054)、活动杆组(8055)、配合旋转轮盘(8056)、配合皮带(8057)、螺纹轮盘(8058),所述的旋转轮盘(8051)通过连接带(8052)与旋转槽轴(8053)过渡连接,所述的升降组件(8054)通过活动杆组(8055)与配合旋转轮盘(8056)相互连接,所述的配合皮带(8057)安装于螺纹轮盘(8058)上同时两者通过贴合的方式连接在一起,所述的升降组件(8054)与活动杆组(8055)通过嵌入的方式活动连接,所述的连接带(8052)安装于旋转槽轴(8053)的外表面并且采用贴合的方式连接,所述的旋转轮盘(8051)与配合机构(806)配合连接。

  7.根据权利要求6所述的一种隧道施工用废水循环装置,其特征在于:所述的配合机构(806)包括传动轮盘(8061)、传动杆组(8062)、摆动杆(8063)、配合滑块(8064)、配合滑杆(8065)、配合连杆(8066)、槽板(8067)、凸柱调节板(8068)、调节杆(8069),所述的传动轮盘(8061)通过传动杆组(8062)与摆动杆(8063)过渡连接,所述的配合滑块(8064)的外表面与配合滑杆(8065)的内表面相互贴合,所述的配合连杆(8066)通过槽板(8067)与凸柱调节板(8068)过盈配合,所述的调节杆(8069)采用嵌入的方式活动连接于凸柱调节板(8068)上,所述的传动轮盘(8061)与水力制动机构(807)配合连接在一起。

  8.根据权利要求1或2或7所述的一种隧道施工用废水循环装置,其特征在于:所述的水力制动机构(807)包括制动旋转叶(8071)、制动环(8072)、制动转轴(8073)、制动齿轮组(8074)、制动槽轴(8075)、制动皮带(8076),所述的制动旋转叶(8071)通过制动环(8072)与制动转轴(8073)过渡连接,所述的制动齿轮组(8074)通过制动槽轴(8075)与制动皮带(8076)相互连接,所述的制动齿轮组(8074)与制动槽轴(8075)采用焊接的方式固定连接在一起。

  9.根据权利要求3所述的一种隧道施工用废水循环装置,其特征在于:所述的过滤装置(808)包括升降环(8081)、过滤升降板(8082)、滑轮(8083)、连接线(8084)、活塞连杆(8085)、气压管体(8086)、作用推杆(8087),所述的升降环(8081)与过滤升降板(8082)相连接,所述的滑轮(8083)的外表面设有连接线(8084)同时两者通过贴合的方式连接,所述的活塞连杆(8085)通过气压管体(8086)与作用推杆(8087)配合连接。

  说明书

  一种隧道施工用废水循环装置

  技术领域

  本发明是一种隧道施工用废水循环装置,属于废水循环装置技术领域。

  背景技术

  随着人们环保意识的提高,怎样使废水能够得到二次循环利用成为人们需要思考的问题,目前市场上针对废水二次循环利用的装置较少,而一般在隧道施工中的废水是直接排放掉的,这样容易造成水资源的浪费以及对于影响施工环境的湿度。

  但该现有技术通常通过管道将废水排出或者药物直接净化过滤,这样需要花费大量的物力以及财力,而净化出来的处理水由于循环处理过于简单存在一定的杂质,使处理废水不够充分,不能够作为施工人员的生活用水,导致废水利用率较低。

  发明内容

  针对现有技术存在的不足,本发明目的是提供一种隧道施工用废水循环装置,以解决的现有技术通常通过管道将废水排出或者药物直接净化过滤,这样需要花费大量的物力以及财力,而净化出来的处理水由于循环处理过于简单存在一定的杂质,使处理废水不够充分,不能够作为施工人员的生活用水,导致废水利用率较低的问题。

  为了实现上述目的,本发明是通过如下的技术方案来实现:一种隧道施工用废水循环装置,其结构包括废水进口、观察口、固定底座、可调节脚轮、出水口、控制面板、面板顶罩、废水循环处理箱,所述的废水进口安装于废水循环处理箱的上表面同时两者通过嵌入的方式固定连接在一起,所述的观察口安装于废水循环处理箱的正表面并且通过黏合的方式固定连接,所述的固定底座的内部设有可调节脚轮,所述的出水口通过废水循环处理箱与废水进口相互接通,所述的控制面板的上表面活动安装有面板顶罩,所述的面板顶罩通过嵌入的方式活动连接于废水循环处理箱的正表面,所述的控制面板通过废水循环处理箱与观察口位于同一垂直面上,所述的废水循环处理箱包括组成装置、风压装置、控制净化装置、搅拌机构、旋转机构、配合机构、水力制动机构、过滤装置,所述的组成装置的内部设有风压装置,所述的控制净化装置采用焊接的方式固定连接于组成装置的内部,所述的搅拌机构通过旋转机构与配合机构配合连接在一起,所述的配合机构与旋转机构机械连接,所述的水力制动机构通过配合机构与旋转机构过盈配合,所述的配合机构的正下方设有过滤装置,所述的过滤装置与风压装置相互连接,所述的过滤装置通过嵌入的方式连接于组成装置的内部。

  进一步地,所述的组成装置包括支撑外壳、生物过滤管道、连接通道、安装底座、槽板、轨柱,所述的支撑外壳的内部设有生物过滤管道,所述的连接通道与生物过滤管道相连接通过焊接的方式固定安装在一起,所述的安装底座设于支撑外壳的内表面并且两者通过黏合的方式固定连接在一起,所述的槽板固定连接于支撑外壳的内表面,所述的轨柱的上表面与支撑外壳的内表面通过焊接的方式固定连接,所述的风压装置安装于支撑外壳的内部,所述的控制净化装置的后表面采用焊接的方式固定连接于支撑外壳的内表面,所述的搅拌机构与安装底座相嵌套,所述的旋转机构与轨柱配合连接在一起,所述的配合机构采用贴合的方式连接于槽板上,所述的水力制动机构上设有安装底座并且通过嵌入的方式活动连接在一起,所述的过滤装置安装于连接通道的内部。

  进一步地,所述的风压装置包括风压罩、风力输送管、曝气盘外壳、曝气盘、风力软管、风压安装板,所述的风压罩的两端设有风压安装板并且采用黏合的方式连接在一起,所述的风压罩通过风压安装板与风力软管相互接通,所述的风力输送管通过曝气盘外壳与曝气盘相连接,所述的曝气盘外壳与曝气盘相嵌套,所述的风力软管的左端固定连接于风压安装板,所述的风压安装板的左端设有过滤装置,所述的风力软管的右端安装有控制净化装置。

  进一步地,所述的控制净化装置包括控制压力板、混合压力箱、混合管道、净化喷头、混合药品箱,所述的控制压力板安装于混合压力箱的正表面,所述的混合药品箱通过混合管道与净化喷头相连接,所述的净化喷头固定连接于混合管道上,所述的净化喷头的正下方设有搅拌机构。

  进一步地,所述的搅拌机构包括双锥齿轮柱、螺纹转盘、锥型齿轮转轴、安装带、凹槽转轴、搅拌杆,所述的双锥齿轮柱通过螺纹转盘与锥型齿轮转轴啮合连接,所述的安装带通过凹槽转轴与搅拌杆过渡连接,所述的凹槽转轴的左端与搅拌杆的右端相焊接,所述的双锥齿轮柱与旋转机构配合连接。

  进一步地,所述的旋转机构包括旋转轮盘、连接带、旋转槽轴、升降组件、活动杆组、配合旋转轮盘、配合皮带、螺纹轮盘,所述的旋转轮盘通过连接带与旋转槽轴过渡连接,所述的升降组件通过活动杆组与配合旋转轮盘相互连接,所述的配合皮带安装于螺纹轮盘上同时两者通过贴合的方式连接在一起,所述的升降组件与活动杆组通过嵌入的方式活动连接,所述的连接带安装于旋转槽轴的外表面并且采用贴合的方式连接,所述的旋转轮盘与配合机构配合连接。

  进一步地,所述的配合机构包括传动轮盘、传动杆组、摆动杆、配合滑块、配合滑杆、配合连杆、槽板、凸柱调节板、调节杆,所述的传动轮盘通过传动杆组与摆动杆过渡连接,所述的配合滑块的外表面与配合滑杆的内表面相互贴合,所述的配合连杆通过槽板与凸柱调节板过盈配合,所述的调节杆采用嵌入的方式活动连接于凸柱调节板上,所述的传动轮盘与水力制动机构配合连接在一起。

  进一步地,所述的水力制动机构包括制动旋转叶、制动环、制动转轴、制动齿轮组、制动槽轴、制动皮带,所述的制动旋转叶通过制动环与制动转轴过渡连接,所述的制动齿轮组通过制动槽轴与制动皮带相互连接,所述的制动齿轮组与制动槽轴采用焊接的方式固定连接在一起。

  进一步地,所述的过滤装置包括升降环、过滤升降板、滑轮、连接线、活塞连杆、气压管体、作用推杆,所述的升降环与过滤升降板相连接,所述的滑轮的外表面设有连接线同时两者通过贴合的方式连接,所述的活塞连杆通过气压管体与作用推杆配合连接。

  有益效果

  本发明一种隧道施工用废水循环装置,在需要对隧道施工用废水进行循环处理时,在废水流入连接通道时,由于废水的水力推动下,带动制动旋转叶、制动环和制动转轴的旋转,通过制动齿轮组、制动槽轴和制动皮带的连接关系下,使得传动轮盘开始旋转,从而带动了传动杆组、配合滑块以及配合滑杆的运动,通过配合连杆的滑动作用下,进一步由凸柱调节板与调节杆带动旋转轮盘的旋转,经过连接带、旋转槽轴和升降组件的配合下,由活动杆组带动配合旋转轮盘的旋转,而通过螺纹轮盘的传动力下,经过双锥齿轮柱、锤型齿轮转轴和凹槽转轴的连接下,实现搅拌杆的运行,不需要电能能够带动装置的传动并实现搅拌功能,而另一方面通过过滤升降板拦截的杂质重力增加,使连接线带动活塞连杆开始滑动,通过气压管体、作用推杆以及风压罩的配合作用下,产生风力使曝气盘开始工作,而在混合压力箱的控制下,能够控制净化药品的排量,从而通过这样一系列的曝气、净化以及搅拌下,能够使废水充分反应。

  本发明一种隧道施工用废水循环装置,这样根据水流动的特性,带动水力制动装置,经过配合机构以及旋转机构的传动,最后作用与搅拌机构,使在控制净化装置的排量控制下,能够实现对于废水净化的全方位反应,而通过杂质的重力作用下,带动了过滤装置以及风压装置,并且产生曝气效果,提高对于废水处理的效率,而这样既能够节约能源又能够提高废水的利用率。
