申请日2007.04.23
公开(公告)日2008.02.27
IPC分类号C02F1/44
摘要

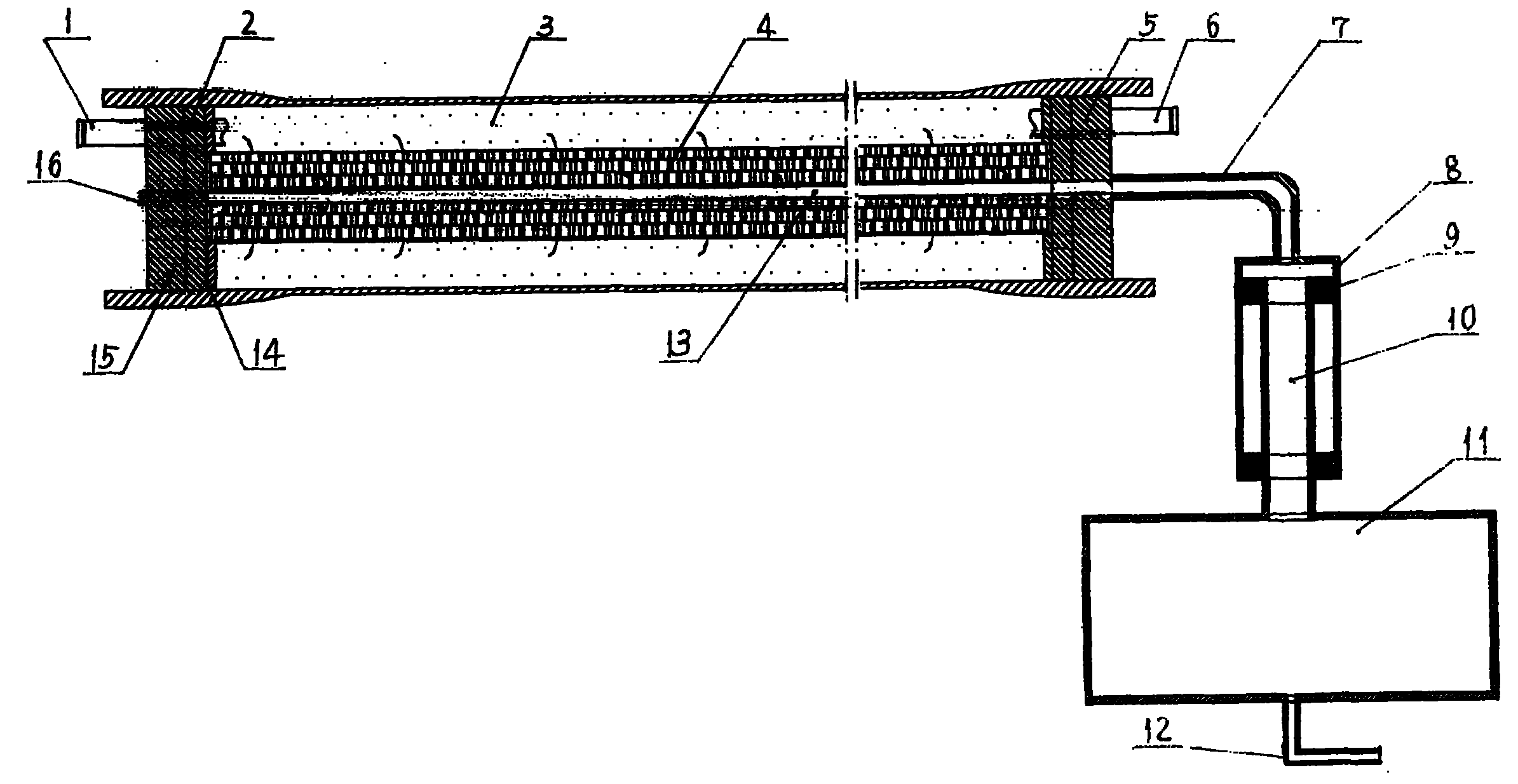

本实用新型属水处理设备，特别涉及一种分离水与其中离子的节能反渗透水处理装置，由膜壳(14)、给水管(1)、反渗透膜(4)、浓缩出水管(6)和净水管(7)组成，在净水管(7)一端固定连接一个活塞储水灌壳体(8)，其内活动地装一个活塞(9)，活塞(9)中心设一通的孔(10)，活塞(10)下端与储水灌(11)固定连通，储水灌(11)下方固定有出水管(12)，该水处理装置是通过出水端的活塞式储水装置及储水灌的重力所产生的吸力来降低高压泵在含离子浓水一侧所提供的压力，从而获得应用低压功率压力泵来完成水的反渗透，达到了降低电耗，降低成本。
権利要求書
1.一种节能反渗透水处理装置，由膜壳(14)、给水管(1)、反 渗透膜(4)、浓缩出水管(6)和净水管(7)组成，其特征在于在净 水管(7)一端固定连接一个活塞储水灌壳体(8)，其内活动地装一 个活塞(9)，活塞(9)中心设一通的孔(10)，活塞(10)下端与储 水灌(11)固定连通，储水灌(11)下方固定有出水管(12)。
说明书
节能反渗透水处理装置
技术领域
本实用新型属水处理设备，特别涉及一种分离水与其中离子的节 能反渗透水处理装置。
背景技术
目前，反渗透工艺是世界上最为先进的水分离技术，这种工艺是 以压力差为动力，在压力差的作用下使得水透过反渗透膜，而水中 的离子等物质在进水侧被浓缩;该工艺目前是以在进水侧设置高压泵 的方式提供系统运行所必须的压力，然而高压泵的耗能大，如处理 100m3/h水的反渗透设备，就得使用两台功率为45Kwh的高压泵，运 行一小时就耗电90Kwh，也就是每处理一吨水就要耗电0.9Kwh，其 费用至少为0.55元，所以该技术耗能大，成本高。
发明内容
本实用新型的目的在于克服上述技术不足，提供一种能大量节省 电能和降低水处理成本的节能反渗透水处理装置。
本实用新型解决技术问题采用的技术方案是：一种由膜壳、给水 管、反渗透膜、浓缩出水管和净水管组成的节能反渗透水处理装置， 其特点是在净水管一端固定连接一个活塞储水灌壳体，其内活动地 装一个活塞，活塞中心设一通的孔，活塞下端与储水灌固定连通，储 水灌下方固定有出水管。
本实用新型的有益效果是：该水处理装置是通过出水端的活塞式 储水装置及储水灌的重力所产生的吸力来降低高压泵在含离子浓水 一侧所提供的压力，从而获得应用低压功率压力泵来完成水的反渗 透，达到了降低电耗，降低成本。
