申请日2018.03.20
公开(公告)日2018.09.11
IPC分类号C02F9/10; H02J7/35; H02S20/30; F03D9/11
摘要
本发明公开了一种基于太阳能风能的污水处理装置，处理箱一侧设置有进水管，进水管的位置设有挡水板，挡水板的下方设置有一过滤网，处理箱的底板包括可移动钢板A，以及设置可移动钢板A下方固定连接于处理箱的钢板B，处理箱内设有电机，电机的输出轴与转轴连接，转轴上安装有多个过滤盒，处理箱与曝气装置连通，曝气装置上设有输气管，输气管出口端设有喷排，处理箱顶端一侧设置有太阳能系筒和风力发电系统，处理箱内壁设有液位计、计时器和加热器，处理箱上安装有温度计，处理箱顶端内壁设有紫外线光灯，处理箱上设有药剂添加管，处理箱侧壁安装有酸碱测试仪，处理箱相对进水管的位置设有出水管。该装置污水处理效率高，且安全环保。
权利要求书

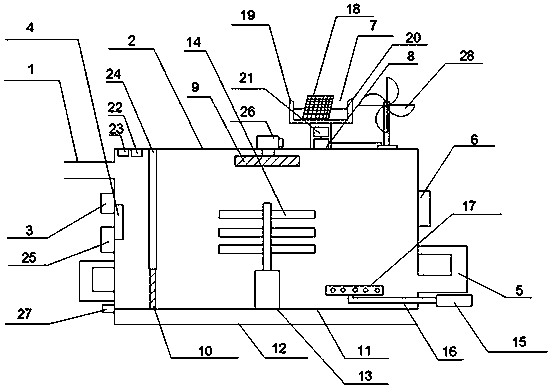

1.一种基于太阳能风能的污水处理装置，包括进水管(1)、处理箱(2)、温度计(3)、加热器(4)、出水管(5)、酸碱测试仪(6)、太阳能系统(7)、风力发电系统(29)、蓄电池(8)和紫外线灯光(9)，其特征在于：所述处理箱(2)一侧设置有进水管(1)，进水管(1)的位置设有挡水板(24)，挡水板(24)的下方设置有一过滤网(10)，处理箱(2)的底板为双层结构，所述双层结构包括可移动钢板A(11)，以及设置可移动钢板A(11)下方固定连接于处理箱(2)的钢板B(12)，所述处理箱(2)内设有电机(13)，电机(13)的输出轴与转轴连接，转轴上安装有多个过滤盒(14)，处理箱(2)与曝气装置(15)连通，曝气装置(15)上设有输气管(16)，输气管(16)出口端设有喷排(17)，处理箱(2)顶端一侧设置有太阳能系统(7)，包括太阳能电池板(18)和转动支架(19)，所述太阳能电池板(18)通过连接杆(20)与所述转动支架(19)连接，所述转动支架(19)下方设有旋转电机(21)与蓄电池(8)，所述旋转电机(21)与蓄电池(8)都固定连接在处理箱(2)的上端面，所述处理箱(2)顶端还设置有风力发电系统(28)，风力发电系统(28)连接有蓄电池(8)，处理箱(2)内壁设有液位计(22)和计时器(23)，处理箱(2)内设有加热器(4)，处理箱(2)上安装有温度计(25)，处理箱(2)顶端内壁设有紫外线光灯(9)，处理箱(2)上设有药剂添加管(26)，处理箱(2)侧壁安装有酸碱测试仪(6)，处理箱(2)相对进水管(1)的位置设有出水管(5)，所述电机(13)、加热器(4)、紫外线光灯(9)均与蓄电池(8)电性连接。
2.根据权利要求1所述的一种基于太阳能风能的污水处理装置，其特征在于：所述处理箱(2)的出水管(5)位置低于进水管(2)的位置。
3.根据权利要求1所述的一种基于太阳能风能的污水处理装置，其特征在于：所述可移动钢板A(12)的外侧设置有一推杆(27)。
4.根据权利要求1所述的一种基于太阳能风能的污水处理装置，其特征在于：所述可移动钢板A(11)和钢板B(12)之间为空心结构，空心结构的一侧设置有一排污口。
5.根据权利要求1所述的一种基于太阳能风能的污水处理装置，其特征在于：所述过滤盒(14)至少包括三层，所述过滤盒(14)内设置有纤维束。
6.根据权利要求1所述的一种基于太阳能风能的污水处理装置，其特征在于：所述出水管(5)围绕处理箱(2)一周。
7.根据权利要求1所述的一种基于太阳能风能的污水处理装置，其特征在于：所述药剂添加管(26)上设有刻度。
8.根据权利要求1所述的一种基于太阳能风能的污水处理装置，其特征在于：所述喷管(17)设置在处理箱(2)的底部。
说明书
一种基于太阳能风能的污水处理装置
技术领域
本发明涉及污水处理领域，特别是一种基于太阳能风能的污水处理装置。
背景技术
对于解决污水的处理装置，现有的技术中，污水处理装置一般成本较高，消耗量大，难以符合中小型企业的要求。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种基于太阳能风能的污水处理装置。
本发明的目的通过以下技术方案来实现：一种基于太阳能风能的污水处理装置，包括进水管、处理箱、温度计、加热器、出水管、酸碱测试仪、太阳能系统、风力发电系统、蓄电池和紫外线灯光，所述处理箱一侧设置有进水管，进水管的位置设有挡水板，挡水板的下方设置有一过滤网，处理箱的底板为双层结构，所述双层结构包括可移动钢板A，以及设置可移动钢板A下方固定连接于处理箱的钢板B，所述处理箱内设有电机，电机的输出轴与转轴连接，转轴上安装有多个过滤盒，处理箱与曝气装置连通，曝气装置上设有输气管，输气管出口端设有喷排，处理箱顶端一侧设置有太阳能系统，包括太阳能电池板和转动支架，所述太阳能电池板通过连接杆与所述转动支架连接，所述转动支架下方设有旋转电机与蓄电池，所述旋转电机与蓄电池都固定连接在处理箱的上端面，所述处理箱顶端还设置有风力发电系统，风力发电系统连接有蓄电池，处理箱内壁设有液位计和计时器，处理箱内设有加热器，处理箱上安装有温度计，处理箱顶端内壁设有紫外线光灯，处理箱上设有药剂添加管，处理箱侧壁安装有酸碱测试仪，处理箱相对进水管的位置设有出水管，所述电机、加热器、紫外线光灯均与蓄电池电性连接。
进一步的，所述处理箱的出水管位置低于进水管的位置。
进一步的，所述可移动钢板A的外侧设置有一推杆。
进一步的，所述可移动钢板A和钢板B之间为空心结构，空心结构的一侧设置有一排污口。
进一步的，所述过滤盒至少包括三层，所述过滤盒内设置有纤维束。
进一步的，所述出水管围绕处理箱一周。
进一步的，所述药剂添加管上设有刻度。
进一步的，所述喷管设置在处理箱的底部。
本发明具有以下优点：本发明通过进水管进入处理箱内，通过滤网将污水中的物体杂质拦住，通过可移动的钢板A使得过滤池不用停止工作，也可以将杂质排出;通过电机带动转轴和过滤盒搅拌污水，过滤盒会吸附污水的有害物质，增加反应速度，提高处理效果，通过曝气装置喷出气体提高处理效果，通过曝气装置喷出气体提高工作效率，可以通过转动支架来调节太阳能电池板的角度，保证最大效率的利用太阳能，太阳能电池板将太阳能转化为电能存储在蓄电池中，同时风力系统将风能转化为风能存储在蓄电池中，液位计避免一次加入污水过多和过少影响处理效率，计时器记录各个工作段的时间，保证精准工作，温度计随时检测处理箱内的温度，保证合适污水处理温度，加热器保证反应时的较高的温度，通过酸碱测试仪检测处理箱内污水的酸碱性，通过药剂添加管添加合适的酸碱来调整合适除磷的污水酸碱度，紫外线光灯灭杀水中细菌病毒，避免有害细菌的滋生和传播，结构简单实用方便，利于推广。
