申请日2018.05.25
公开(公告)日2018.11.02
IPC分类号B60S3/04; C02F1/00; C02F103/44
摘要
本发明公开了车辆扬尘处理的废水收集装置，包括车辆进出通道，在所述车辆进出通道两侧设置隔板，在隔板上设置冲洗喷头，在车辆进出通道上方设置冲洗杆，所述冲洗杆上设置冲洗喷嘴，所述进出通道上设置收集槽，收集槽下方设置与所述收集槽连接的收集箱，所述收集箱侧面设置水泵，所述水泵下方设置废水处理箱。本发明解决了现有技术存在的对工地上运输的车辆进行进出的冲水处理需要人工冲水，冲水力度不好控制，达不到扬尘处理标准的问题，提供车辆扬尘处理的废水收集装置，其应用时能够通过设置全方位的冲洗喷头，对进出工地的车辆进行全面的冲洗，控制冲水力度，使扬尘处理达到标准要求，然后对废水进行收集处理，避免二次污染。
翻译权利要求书

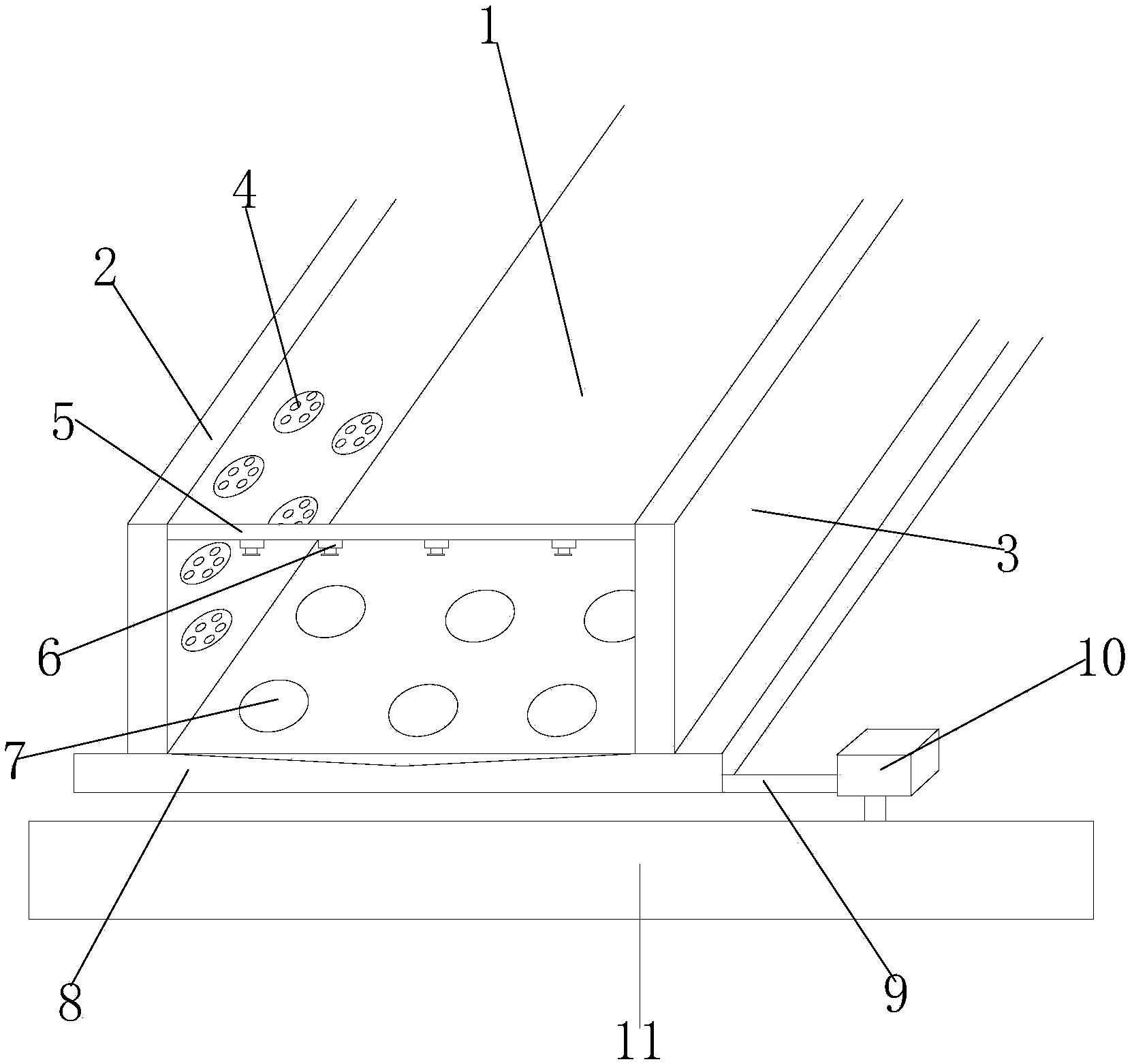

1.车辆扬尘处理的废水收集装置，包括车辆进出通道(1)，其特征在于，在所述车辆进出通道(1)两侧设置隔板，隔板包括左隔板(2)和右隔板(3)，在隔板上设置冲洗喷头(4)，在车辆进出通道(1)上方设置冲洗杆(5)，所述冲洗杆(5)一端连接左隔板(2)，另一端连接右隔板(3)，所述冲洗杆(5)上设置冲洗喷嘴(6)，所述进出通道上设置收集槽(7)，收集槽(7)下方设置与所述收集槽(7)连接的收集箱(8)，所述收集箱(8)侧面设置水泵(10)，所述水泵(10)通过出水管(9)与收集箱(8)连接，所述水泵(10)下方设置与水泵(10)连接的废水处理箱(11)。
2.根据权利要求1所述的车辆扬尘处理的废水收集装置，其特征在于，所述隔板的高度大于车辆的高度。
3.根据权利要求1所述的车辆扬尘处理的废水收集装置，其特征在于，所述冲洗喷嘴(6)的数量为若干个，若干个冲洗喷嘴(6)均匀的设置在所述冲洗杆(5)上。
4.根据权利要求1所述的车辆扬尘处理的废水收集装置，其特征在于，所述冲洗喷头(4)的数量为若干个，若干个冲洗喷头(4)均匀的设置在所述隔板上。
5.根据权利要求1所述的车辆扬尘处理的废水收集装置，其特征在于，所述冲洗喷嘴(6)被设置为可沿着所述冲洗杆(5)转动。
说明书
车辆扬尘处理的废水收集装置
技术领域
本发明涉及扬尘处理，具体涉及车辆扬尘处理的废水收集装置。
背景技术
扬尘是由于地面上的尘土在风力、人为带动及其他带动飞扬而进入大气的开放性污染源，是环境空气中总悬浮颗粒物的重要组成部分。粉粒体在输送及加工过程中受到诱导空气流、室内通风造成的流动空气及设备运动部件转动生成的气流，都会将粉粒体中的微细粉尘首先由粉粒体中分离而飞扬，然后由于室内空气流动而引起粉尘的扩散，从而完成了从粉尘产生到扩散的过程。工地上由于建筑的目的会对土壤进行挖掘，造成的扬尘会随着运输车辆的移动运送到路面上，现有技术中对此的解决方式是对工地上运输的车辆进行进出的冲水处理，然而就会出现需要人工冲水，冲水力度不好控制，达不到扬尘处理标准，同时对冲水后洒落的废水没有进行处理的措施，造成二次污染。
发明内容
本发明解决了现有技术存在的对工地上运输的车辆进行进出的冲水处理需要人工冲水，冲水力度不好控制，达不到扬尘处理标准的问题，提供车辆扬尘处理的废水收集装置，其应用时能够通过设置全方位的冲洗喷头，对进出工地的车辆进行全面的冲洗，控制冲水力度，使扬尘处理达到标准要求，然后对废水进行收集处理，避免二次污染。
本发明通过下述技术方案实现：
车辆扬尘处理的废水收集装置，包括车辆进出通道，在所述车辆进出通道两侧设置隔板，隔板包括左隔板和右隔板，在隔板上设置冲洗喷头，在车辆进出通道上方设置冲洗杆，所述冲洗杆一端连接左隔板，另一端连接右隔板，所述冲洗杆上设置冲洗喷嘴，所述进出通道上设置收集槽，收集槽下方设置与所述收集槽连接的收集箱，所述收集箱侧面设置水泵，所述水泵通过出水管与收集箱连接，所述水泵下方设置与水泵连接的废水处理箱。
进一步的，车辆扬尘处理的废水收集装置，所述隔板的高度大于车辆的高度。
进一步的，车辆扬尘处理的废水收集装置，所述冲洗喷嘴的数量为若干个，若干个冲洗喷嘴均匀的设置在所述冲洗杆上。
进一步的，车辆扬尘处理的废水收集装置，所述冲洗喷头的数量为若干个，若干个冲洗喷头均匀的设置在所述隔板上。
进一步的，车辆扬尘处理的废水收集装置，所述冲洗喷嘴被设置为可沿着所述冲洗杆转动。
本发明与现有技术相比，具有如下的优点和有益效果：
1、本发明通过在所述车辆进出通道两侧设置隔板，在隔板上设置冲洗喷头，对进出的车辆侧面进行喷洗清洁，通过在车辆进出通道上方设置冲洗杆，所述冲洗杆上设置冲洗喷嘴，对进出车辆的正面和上方进行喷洗清洁，可以对车辆进行全方位的清洗处理，避免扬尘，而且冲洗喷头和冲洗喷嘴的冲洗力度可以调节，从而保证可以达到扬尘的清洗标准。
2、本发明通过所述进出通道上设置收集槽，收集槽下方设置与所述收集槽连接的收集箱，所述收集箱侧面设置水泵，所述水泵通过出水管与收集箱连接，所述水泵下方设置与水泵连接的废水处理箱，对清洗后的废水进行处理，避免产生二次污染。
3、本发明冲洗喷头被设置为可沿着所述冲洗杆转动，当不同高度的车辆通过时，旋转喷洗喷嘴可以起到最佳的喷洗效果。
