申请日2018.03.20
公开(公告)日2018.12.21
IPC分类号C02F1/48; C02F1/40; C02F1/72
摘要
本实用新型属于污水处理应用技术领域，具体公开了一种应用于高悬浮物的一体化污水处理净水系统，由底板，及设置在底板上一侧的搅拌微纳米净化组件，及设置在底板上另一侧且与搅拌微纳米净化组件相配合使用的增氧组件组成。本实用新型一种应用于高悬浮物的一体化污水处理净水系统的有益效果在于：其设计结构合理、净化作业状态稳定，使用寿命长，且无需常检修净化效率高，便于安装、维护，同时微纳米气泡水中停留时间长，微纳米气泡带负电荷，可吸附水中带正电的物质，能有效的去除水中悬浮物且对污染物的吸附和分离起到很好的效果。
权利要求书

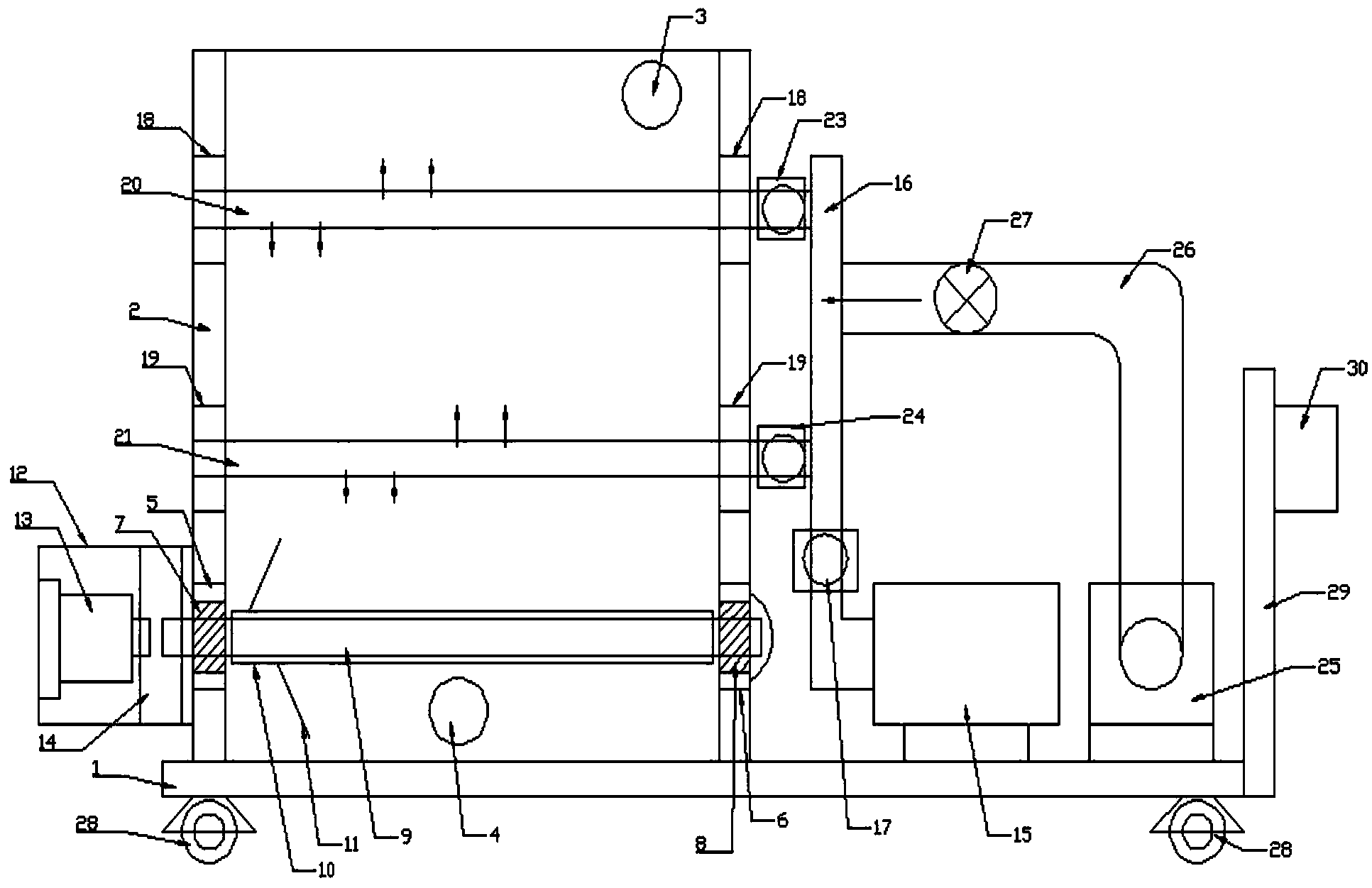

1.一种应用于高悬浮物的一体化污水处理净水系统，其特征在于：由底板(1)，及设置在底板(1)上一侧的搅拌微纳米净化组件，及设置在底板(1)上另一侧且与搅拌微纳米净化组件相配合使用的增氧组件组成;所述搅拌微纳米净化组件，包括设置在底板(1)上一侧的箱体(2)，及设置在箱体(2)上部的出液口(3)，及设置在箱体(2)下部的进液口(4)，及对称设置在箱体(2)内两侧的第一轴承定位圈(5)、第二轴承定位圈(6)，及分别设置在第一轴承定位圈(5)、第二轴承定位圈(6)内的第一轴承(7)、第二轴承(8)，及两端分别与第一轴承(7)、第二轴承(8)连接的搅拌轴(9)，及设置在搅拌轴(9)上的齿套(10)，及设置在齿套(10)上的搅拌齿(11)，及设置在箱体(2)一侧且与第一轴承定位圈(5)相配合使用的电机安装罩(12)，及设置在电机安装罩(12)内的驱动电机(13)，及设置在电机安装罩(12)内且分别与驱动电机(13)、搅拌轴(9)相配合使用的齿轮箱(14)，及对称设置在箱体(2)内上部两侧的一组第一导气管限位套(18)、一组第二导气管限位套(19)，及设置在箱体(2)内且两端分别与一组第一导气管限位套(18)、一组第二导气管限位套(19)连接的第一导气管(20)、第二导气管(21)，及分别设置在第一导气管(20)、第二导气管(21)上的若干个微纳米出气孔(22)，及设置在底板(1)上另一侧的制氧机(15)，及一端与制氧机(15)连接、另一端分别与第一导气管(20)、第二导气管(21)连接的输气管(16)，及设置在输气管(16)上的第一抽气泵(17)，及分别设置在第一导气管(20)、第二导气管(21)上的第二抽气泵(23)、第三抽气泵(24)。
2.根据权利要求1所述的一种应用于高悬浮物的一体化污水 处理净水系统，其特征在于：所述应用于高悬浮物的一体化污水处理净水系统，还包括设置在底板(1)上且位于制氧机(15)一侧的增压泵(25)，及两端分别与增压泵(25)、输气管(16)连接的增压管(26)，及设置在增压管(26)上的阀门(27)。
3.根据权利要求1或2所述的一种应用于高悬浮物的一体化污水处理净水系统，其特征在于：所述应用于高悬浮物的一体化污水处理净水系统，还包括设置在底板(1)底部的若干个万向轮(28)，及设置在底板(1)一侧的竖定位板(29)，及设置在竖定位板(29)一侧的移动连接定位套(30)。
说明书
一种应用于高悬浮物的一体化污水处理净水系统
技术领域
本实用新型属于污水处理应用技术领域，具体涉及一种应用于高悬浮物的一体化污水处理净水系统，适用于对污水中的高悬浮物进行高效的净化处理。
背景技术
随着现代工业化的高速发展，暴露的环境问题日益严峻。在社会生产过程中产生的化工固危废及难降解、有毒有害、可生化性差、高浓度废液，常规处理方法已经完全无法处理，导致环境因此而受到了严重破坏，直接影响了人类身心健康且制约了社会现代化经济的发展。
悬浮物(Suspended Solids)指悬浮在水中的固体物质，包括不溶于水中的无机物、有机物及泥砂、黏土、微生物等。水中悬浮物含量是衡量水污染程度的指标之一，悬浮物是造成水浑浊的主要原因，水体中的有机悬浮物沉积后易厌氧发酵，使水质恶化。
因此，基于上述问题，本实用新型提供一种应用于高悬浮物的一体化污水处理净水系统。
实用新型内容
实用新型目的：本实用新型的目的是提供一种应用于高悬浮物的一体化污水处理净水系统，其设计结构合理、净化作业状态稳定，使用寿命长，且无需常检修净化效率高，便于安装、维护，同时微纳米气泡水中停留时间长，微纳米气泡带负电荷，可吸附水中带正电的物质，能有效的去除水中悬浮物且对污染物的吸附和分离起到很好的效果。
技术方案：本实用新型提供一种应用于高悬浮物的一体化污水处理净水系统，由底板，及设置在底板上一侧的搅拌微纳米净化组件，及设置在底板上另一侧且与搅拌微纳米净化组件相配合使用的增氧组件组成;所述搅拌微纳米净化组件，包括设置在底板上一侧的箱体，及设置在箱体上部的出液口，及设置在箱体下部的进液口，及对称设置在箱体内两侧的第一轴承定位圈、第二轴承定位圈，及分别设置在第一轴承定位圈、第二轴承定位圈内的第一轴承、第二轴承，及两端分别与第一轴承、第二轴承连接的搅拌轴，及设置在搅拌轴上的齿套，及设置在齿套上的搅拌齿，及设置在箱体一侧且与第一轴承定位圈相配合使用的电机安装罩，及设置在电机安装罩内的驱动电机，及设置在电机安装罩内且分别与驱动电机、搅拌轴相配合使用的齿轮箱，及对称设置在箱体内上部两侧的一组第一导气管限位套、一组第二导气管限位套，及设置在箱体内且两端分别与一组第一导气管限位套、一组第二导气管限位套连接的第一导气管、第二导气管，及分别设置在第一导气管、第二导气管上的若干个微纳米出气孔，及设置在底板上另一侧的制氧机，及一端与制氧机连接、另一端分别与第一导气管、第二导气管连接的输气管，及设置在输气管上的第一抽气泵，及分别设置在第一导气管、第二导气管上的第二抽气泵、第三抽气泵。
本技术方案的，所述应用于高悬浮物的一体化污水处理净水系统，还包括设置在底板上且位于制氧机一侧的增压泵，及两端分别与增压泵、输气管连接的增压管，及设置在增压管上的阀门。
本技术方案的，所述应用于高悬浮物的一体化污水处理净水系统，还包括设置在底板底部的若干个万向轮，及设置在底板一侧的竖定位板，及设置在竖定位板一侧的移动连接定位套。
与现有技术相比，本实用新型一种应用于高悬浮物的一体化污水处理净水系统的有益效果在于：其设计结构合理、净化作业状态稳定，使用寿命长，且无需常检修净化效率高，便于安装、维护，同时微纳米气泡水中停留时间长，微纳米气泡带负电荷，可吸附水中带正电的物质，能有效的去除水中悬浮物且对污染物的吸附和分离起到很好的效果。
