公开(公告)日2018.11.23
IPC分类号G01N1/10
摘要
本实用新型公开了一种污水水质检测用采样装置，包括浮块，所述浮块的顶侧固定安装有两个支撑柱，两个支撑柱的顶端转动安装有同一个转动块，所述转动块上缠绕有拉绳，拉绳的底端延伸至浮块的下方，且固定安装有取样盒，所述浮块的一侧固定安装有连接杆，所述连接杆上固定套接有第一齿轮，所述连接杆的上方设有固定安装在支撑柱一侧上的固定杆，且固定杆上固定套接有第二齿轮，第二齿轮与第一齿轮相啮合，所述连接杆远离浮块的一端滑动连接有活动杆，活动杆靠近浮块的一端滑动凹槽，连接杆远离浮块的一端滑动安装在滑动凹槽内。本实用新型能够便于取样盒进行多深度和不同距离位置的水质快速取样，结构简单，操作方便，且便于携带。
权利要求书

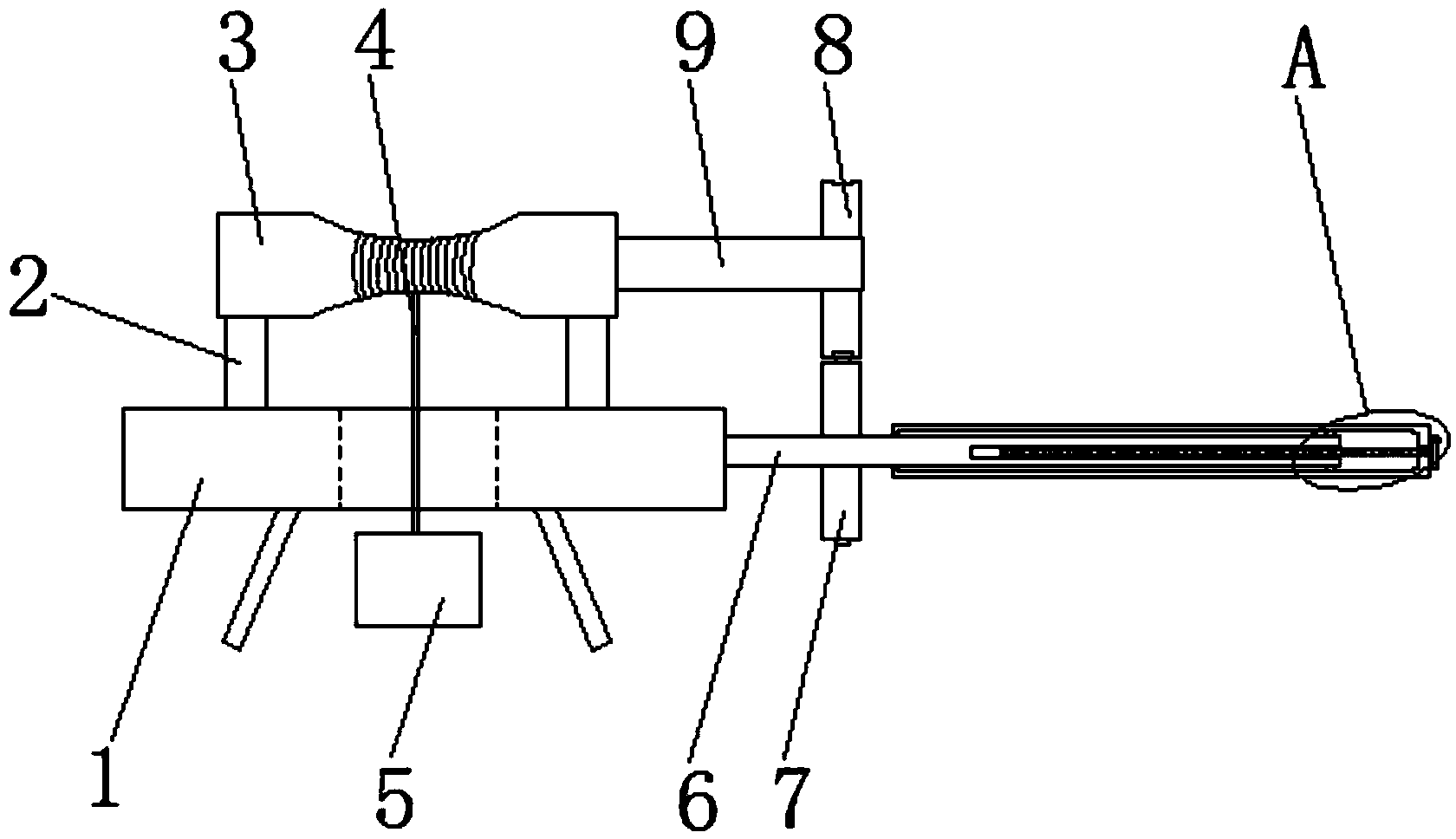

1.一种污水水质检测用采样装置，包括浮块(1)，其特征在于，所述浮块(1)的顶侧固定安装有两个支撑柱(2)，两个支撑柱(2)的顶端转动安装有同一个转动块(3)，所述转动块(3)上缠绕有拉绳(4)，拉绳(4)的底端延伸至浮块(1)的下方，且固定安装有取样盒(5)，所述浮块(1)的一侧固定安装有连接杆(6)，所述连接杆(6)上固定套接有第一齿轮(7)，所述连接杆(6)的上方设有固定安装在支撑柱(2)一侧上的固定杆(9)，且固定杆(9)上固定套接有第二齿轮(8)，第二齿轮(8)与第一齿轮(7)相啮合，所述连接杆(6)远离浮块(1)的一端滑动连接有活动杆(10)，活动杆(10)靠近浮块(1)的一端设有滑动凹槽(11)，连接杆(6)远离浮块(1)的一端滑动安装在滑动凹槽(11)内，所述连接杆(6)远离浮块(1)的一端开设有螺纹槽(12)，螺纹槽(12)内螺纹安装有丝杆(13)，丝杆(13)的一端延伸至螺纹槽(12)外，且贯穿活动杆(10)并固定安装有转盘(17)，所述转盘(17)的一侧上开设有螺纹孔(18)，螺纹孔(18)内螺纹安装有定位螺栓(19)，且定位螺栓(19)的两端均延伸至螺纹孔(18)外，活动杆(10)靠近转盘(17)的一侧环形开设有多个定位槽(20)，且定位螺栓(19)靠近活动杆(10)的一端与定位槽(20)相适配。
2.根据权利要求1所述的一种污水水质检测用采样装置，其特征在于，所述浮块(1)的中心位置开设有贯穿孔，且拉绳(4)活动安装在贯穿孔内。
3.根据权利要求1所述的一种污水 水质检测用采样装置，其特征在于，所述浮块(1)的底侧环形固定安装有挡板，且挡板上固定安装有过滤孔。
4.根据权利要求1所述的一种污水水质检测用采样装置，其特征在于，所述滑动凹槽(11)的两侧内壁上沿水平方向开设有滑动槽(14)，滑动槽(14)内滑动安装有滑动块(15)，滑动块(15)的一侧延伸至滑动槽(14)外，且固定安装在连接杆(6)上。
5.根据权利要求1所述的一种污水水质检测用采样装置，其特征在于，所述螺纹槽(12)内壁上设有内螺纹，丝杆(13)上设有外螺纹，且外螺纹与内螺纹相适配。
6.根据权利要求1所述的一种污水水质检测用采样装置，其特征在于，所述滑动凹槽(11)远离浮块(1)的一侧内壁上开设有转动孔(16)，且转动孔(16)与丝杆(13)转动连接。
说明书
一种污水水质检测用采样装置
技术领域
本实用新型涉及水质检测技术领域，尤其涉及一种污水水质检测用采样装置。
背景技术
水是生命之源，人类在生活和生产活动中都离不开水，生活饮用水水质的优劣与人类健康密切相关。随着社会经济发展、科学进步和人民生活水平的提高，人们对生活饮用水的水质要求不断提高，饮用水水质标准也相应地不断发展和完善。由于生活饮用水水质标准的制定与人们的生活习惯、文化、经济条件、科学技术发展水平、水资源及其水质现状等多种因素有关，不仅各国之间，而且同一国家的不同地区之间，对饮用水水质的要求都存在着差异。
污水水质检测都要将污水进行取样，目前对污水取样一般都对表层附近的水进行取样，无法深入水里对不同距离和深度的水进行取样，存在污水提取困难、检测稳定性差，精确度低的缺点，因此亟需研发一种能够深入水里对不同深度的水进行取样，污水提取容易、污水检测稳定性好、精确度高的污水水质检测用取样装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水水质检测用采样装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水水质检测用采样装置，包括浮块，所述浮块的顶侧固定安装有两个支撑柱，两个支撑柱的顶端转动安装有同一个转动块，所述转动块上缠绕有拉绳，拉绳的底端延伸至浮块的下方，且固定安装有取样盒，所述浮块的一侧固定安装有连接杆，所述连接杆上固定套接有第一齿轮，所述连接杆的上方设有固定安装在支撑柱一侧上的固定杆，且固定杆上固定套接有第二齿轮，第二齿轮与第一齿轮相啮合，所述连接杆远离浮块的一端滑动连接有活动杆，活动杆靠近浮块的一端设有滑动凹槽，连接杆远离浮块的一端滑动安装在滑动凹槽内，所述连接杆远离浮块的一端开设有螺纹槽，螺纹槽内螺纹安装有丝杆，丝杆的一端延伸至螺纹槽外，且贯穿活动杆并固定安装有转盘，所述转盘的一侧上开设有螺纹孔，螺纹孔内螺纹安装有定位螺栓，且定位螺栓的两端均延伸至螺纹孔外，活动杆靠近转盘的一侧环形开设有多个定位槽，且定位螺栓靠近活动杆的一端与定位槽相适配。
优选的，所述浮块的中心位置开设有贯穿孔，且拉绳活动安装在贯穿孔内。
优选的，所述浮块的底侧环形固定安装有挡板，且挡板上固定安装有过滤孔。
优选的，所述滑动凹槽的两侧内壁上沿水平方向开设有滑动槽，滑动槽内滑动安装有滑动块，滑动块的一侧延伸至滑动槽外，且固定安装在连接杆上。
优选的，所述螺纹槽内壁上设有内螺纹，丝杆上设有外螺纹，且外螺纹与内螺纹相适配。
优选的，所述滑动凹槽远离浮块的一侧内壁上开设有转动孔，且转动孔与丝杆转动连接。
与现有技术相比，本实用新型的有益效果是：
本实用新型中，通过浮块、支撑柱、转动块、拉绳、取样盒、连接杆、第一齿轮、第二齿轮、固定杆、活动杆配合使用，将浮块放入水中，转动活动杆，活动杆带动连接杆转动，连接杆带动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮带动固定杆转动，第二固定杆带动转动块转动，转动块带动拉绳向下移动，拉绳带动取样盒向下移动，取样盒放入水后进行取样，取样后，反向转动活动杆，活动杆带动连接杆转动，连接杆带动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮带动固定杆转动，第二固定杆带动转动块转动，转动块带动拉绳向上移动，拉绳带动取样盒移出水面，能够便于取样盒进行多深度快速取样;通过滑动凹槽、螺纹槽、丝杆、滑动槽、滑动块、转动孔、转盘、螺纹孔、定位螺栓、定位槽配合使用，转动转盘，转盘带动丝杆在转动孔内转动，且丝杆在螺纹槽内转动，丝杆带动连接杆在滑动凹槽内滑动，连接杆带动滑动块在滑动槽内滑动，连接杆带动浮块移动，能够便于调节浮块距离岸边的距离，便于不同距离位置的水质进行取样;本实用新型能够便于取样盒进行多深度和不同距离位置的水质快速取样，结构简单，操作方便，且便于携带。
