申请日2018.03.20
公开(公告)日2018.11.09
IPC分类号C02F9/02; B01D29/58; B01D29/64
摘要
本实用新型公开了一种分层次式污水深度处理装置，包括处理池、第三水泵、喷水口和挡板，所述处理池的左上端安装有伺服电机，且伺服电机的左侧设置有主管道，所述处理池的内部安装有第一滤网，且第一滤网的下端连接有水管，所述喷水口设置于水管的外侧，所述喷水口的下端安装有第二滤网，且第二滤网的下端安装有第三滤网，所述钢绳的末端连接有固定槽，且固定槽的外侧连接有固定螺栓。该种分层次式污水深度处理装置通过设置的伺服电机能够带动线轴与钢绳转动，从而实现带动毛刷和挡板在第一滤网的上端移动，从而对第一滤网上的大块的污物进行清理，大大提高了该种分层次式污水深度处理装置的实用性。
权利要求书

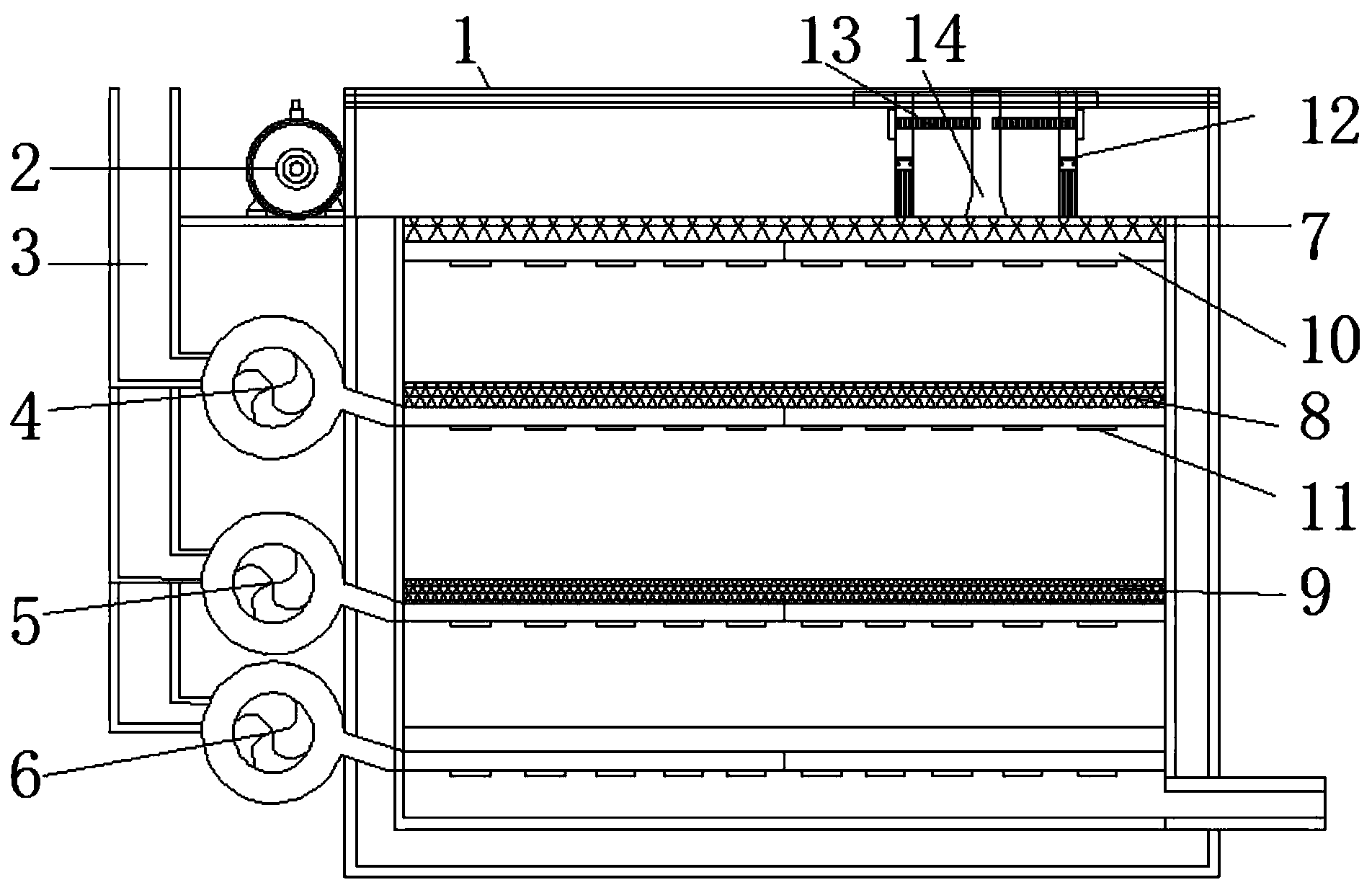

1.一种分层次式污水深度处理装置，包括处理池(1)、第三水泵(6)、喷水口(11)和挡板(14)，其特征在于：所述处理池(1)的左上端安装有伺服电机(2)，且伺服电机(2)的左侧设置有主管道(3)，所述主管道(3)右下端连接有第一水泵(4)，且第一水泵(4)的下端安装有第二水泵(5)，所述第三水泵(6)安装于第二水泵(5)的下端，所述处理池(1)的内部安装有第一滤网(7)，且第一滤网(7)的下端连接有水管(10)，所述喷水口(11)设置于水管(10)的外侧，所述喷水口(11)的下端安装有第二滤网(8)，且第二滤网(8)的下端安装有第三滤网(9)，所述第一滤网(7)的上端设置有毛刷(12)，且毛刷(12)的内部设置有连接螺栓(13)，所述挡板(14)安装于连接螺栓(13)的内侧，所述毛刷(12)的外侧连接有钢绳(15)，且钢绳(15)的左侧连接有线轴(16)，所述钢绳(15)的末端连接有固定槽(18)，且固定槽(18)的外侧连接有固定螺栓(17)。
2.根据权利要求1所述的一种分层次式污水深度处理装置，其特征在于：所述伺服电机(2)与线轴(16)之间构成转动结构，且线轴(16)与钢绳(15)之间构成缠绕连接。
3.根据权利要求1所述的一种分层次式污水 深度处理装置，其特征在于：所述主管道(3)通过第一水泵(4)、第二水泵(5)和第三水泵(6)与处理池(1)之间构成连通结构，且第一水泵(4)、第二水泵(5)和第三水泵(6)的结构尺寸相同。
4.根据权利要求1所述的一种分层次式污水深度处理装置，其特征在于：所述第一滤网(7)、第二滤网(8)和第三滤网(9)的结构均为镂空网状结构，且第一滤网(7)的网径大小为2cm，并且第二滤网(8)的网径大小为0.5cm，同时第三滤网(9)的网径大小为0.1cm。
5.根据权利要求1所述的一种分层次式污水深度处理装置，其特征在于：所述毛刷(12)的数量为2个，且毛刷(12)关于挡板(14)的中心线对称，同时毛刷(12)通过连接螺栓(13)与挡板(14)之间构成螺纹连接。
6.根据权利要求1所述的一种分层次式污水深度处理装置，其特征在于：所述钢绳(15)通过固定螺栓(17)与固定槽(18)之间构成螺纹连接，且毛刷(12)和挡板(14)与处理池(1)上端构成滑动连接。
说明书
一种分层次式污水深度处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种分层次式污水深度处理装置。
背景技术
污水处理:为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
市场上的污水处理装置在处理污水时，对于污水中的大块污物通产都是通过打捞的形式进行处理，这样会浪费大量的人力和物力，并且打捞的还不彻底，同时污水处理池的数量过多，占用大量土地资源，污水通过分部进行处理的问题，为此，我们提出一种实用性更高的分层次式污水深度处理装置。
实用新型内容
本实用新型的目的在于提供一种分层次式污水深度处理装置，以解决上述背景技术中提出的污水处理装置在处理污水时，对于污水中的大块污物通产都是通过打捞的形式进行处理，这样会浪费大量的人力和物力，并且打捞的还不彻底，同时污水处理池的数量过多，占用大量土地资源，污水通过分部进行处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种分层次式污水深度处理装置，包括处理池、第三水泵、喷水口和挡板，所述处理池的左上端安装有伺服电机，且伺服电机的左侧设置有主管道，所述主管道右下端连接有第一水泵，且第一水泵的下端安装有第二水泵，所述第三水泵安装于第二水泵的下端，所述处理池的内部安装有第一滤网，且第一滤网的下端连接有水管，所述喷水口设置于水管的外侧，所述喷水口的下端安装有第二滤网，且第二滤网的下端安装有第三滤网，所述第一滤网的上端设置有毛刷，且毛刷的内部设置有连接螺栓，所述挡板安装于连接螺栓的内侧，所述毛刷的外侧连接有钢绳，且钢绳的左侧连接有线轴，所述钢绳的末端连接有固定槽，且固定槽的外侧连接有固定螺栓。
优选的，所述伺服电机与线轴之间构成转动结构，且线轴与钢绳之间构成缠绕连接。
优选的，所述主管道通过第一水泵、第二水泵和第三水泵与处理池之间构成连通结构，且第一水泵、第二水泵和第三水泵的结构尺寸相同。
优选的，所述第一滤网、第二滤网和第三滤网的结构均为镂空网状结构，且第一滤网的网径大小为2cm，并且第二滤网的网径大小为0.5cm，同时第三滤网的网径大小为0.1cm。
优选的，所述毛刷的数量为2个，且毛刷关于挡板的中心线对称，同时毛刷通过连接螺栓与挡板之间构成螺纹连接。
优选的，所述钢绳通过固定螺栓与固定槽之间构成螺纹连接，且毛刷和挡板与处理池上端构成滑动连接。
与现有技术相比，本实用新型的有益效果是：该种分层次式污水深度处理装置通过设置的伺服电机能够带动线轴与钢绳转动，从而实现带动毛刷和挡板在第一滤网的上端移动，从而对第一滤网上的大块的污物进行清理，伺服电机能够为整个装置提供动能，钢绳通过缠绕在线轴上，从而带动清理装置进行工作，主管道通过第一水泵、第二水泵和第三水泵能够与处理池的内部进行连接，将污水处理过程中的添加剂添加到主管道中，通过启动任意一个水泵，就能够将添加剂通过水管从喷水口处喷入任意的污水层处，使得添加剂对此层的污水进行处理，三个水泵能够实现对三个污水层的污水进行同步处理，加快污水处理的速度，第一滤网、第二滤网和第三滤网的设置能够对污水进行三次过滤，同时三种滤网的网径大小不同，能够避免不同的滤网造成堵塞的问题，挡板的左右均有毛刷能够使得挡板在左右移动时都能对第一滤网进行清扫，毛刷通过连接螺栓连接在挡板上，连接螺栓对毛刷和挡板起到连接与固定的作用，钢绳通过固定螺栓固定在固定槽中，钢绳能够拉动挡板在处理池上端左右滑动，从而进行清理工作，大大提高了该种分层次式污水深度处理装置的实用性。
