申请日2018.04.17
公开(公告)日2018.07.27
IPC分类号B01D29/96; G01N1/10
摘要
本发明公开了一种污水监测取样过滤装置，包括壳体，壳体的底端内壁垂直固定连接有第一过滤网板和第二过滤网板，第一过滤网板和第二过滤网板之间设有过滤箱，过滤箱前后两侧与壳体前后两侧的内壁滑动连接，壳体前后两侧的内壁开设有与过滤箱相匹配的滑槽，壳体的底部内壁垂直固定连接有第一电动推杆，第一电动推杆的顶端固定连接有第一支撑板，第一支撑板的上表面垂直固定连接有两个相对称的第二支撑板，第一支撑板的上表面固定连接有旋转电机。本发明操作方便，能够实现对污水的快速过滤处理，提高了污水过滤的效率和过滤质量，且过滤杂质清理简单方便，且能够实现连续取水采样。
权利要求书

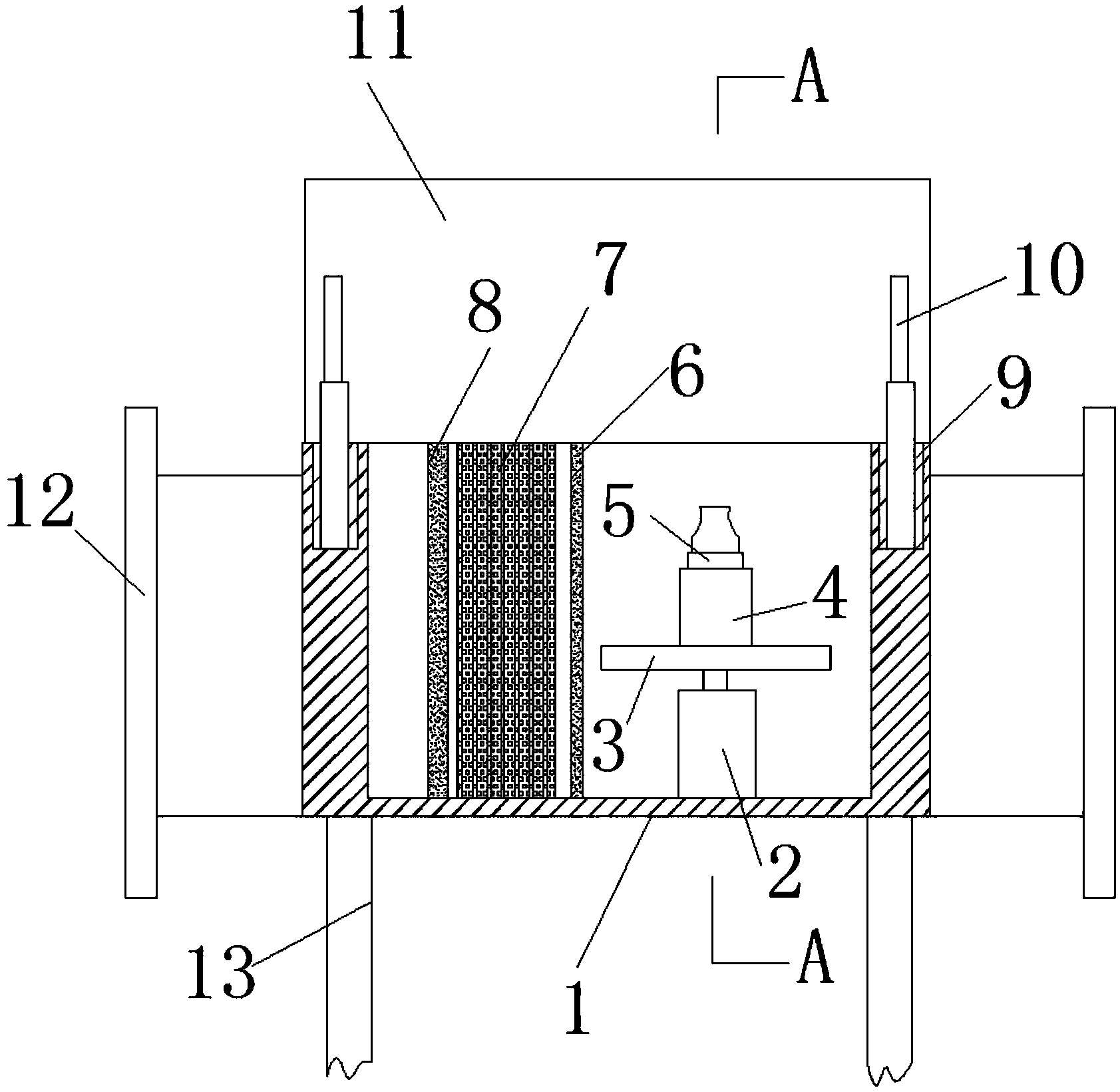

1.一种污水监测取样过滤装置，包括壳体(1)，其特征在于，所述壳体(1)的底端内壁垂直固定连接有第一过滤网板(8)和第二过滤网板(6)，所述第一过滤网板(8)和第二过滤网板(6)之间设有过滤箱(7)，所述过滤箱(7)前后两侧与壳体(1)前后两侧的内壁滑动连接，所述壳体(1)前后两侧的内壁开设有与过滤箱(7)相匹配的滑槽，所述壳体(1)的底部内壁垂直固定连接有第一电动推杆(2)，所述第一电动推杆(2)的顶端固定连接有第一支撑板(3)，所述第一支撑板(3)的上表面垂直固定连接有两个相对称的第二支撑板(5)，所述第一支撑板(3)的上表面固定连接有旋转电机(4)，所述旋转电机(4)的输出端固定连接有转轴(14)，所述转轴(14)远离旋转电机(4)的一端贯穿其中一个第二支撑板(5)，另一个所述第二支撑板(5)的表面通过滚动轴承固定连接有转杆(21)，所述转轴(14)和转杆(21)相对的一端均固定连接有固定块(15)，两个所述固定块(15)相对的一侧均固定连接有弹性伸缩杆(16)，所述弹性伸缩杆(16)相对的一端均固定连接有弧形夹板(17)，所述壳体(1)左右两侧的顶端上开设有凹槽(9)，两个所述凹槽(9)的底部铰接有第二电动推杆(10)，两个第二电动推杆(10)远离壳体(1)的一端共同铰接盖板(11)，所述盖板(11)的下表面通过铰链与壳体(1)的顶端铰接，所述壳体(1)的左右两侧内壁均固定设有电磁阀。
2.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述壳体(1)的左右两侧均固定连接有法兰(12)，两个所述法兰(12)相背的一侧均固定设有密封圈。
3.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述第一电动推杆(2)、第二电动推杆(10)、电磁阀和旋转电机(4)均通过控制开关与外部电源电性连接。
4.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述盖板(11)的下表面和两个弧形夹板(17)相对的一侧均固定设有橡胶垫。
5.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述过滤箱(7)的左右两侧均开设有多个通水孔，所述过滤箱(7)的内部固定设有过滤网和活性炭。
6.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述弹性伸缩杆(16)包括外杆(18)，所述外杆(18)的侧面开设有空腔，且空腔内设有弹簧(19)和内杆(20)，所述弹簧(19)的两端分别与空腔的内壁和内杆(20)的一端固定连接，所述内杆(20)的另一端穿过空腔并向外延伸。
7.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述第二过滤网板(6)的网孔直径比第一过滤网板(8)的网孔直径小。
8.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述壳体(1)的下表面固定连接有两个支撑杆(13)。
9.根据权利要求1所述的一种污水监测取样过滤装置，其特征在于，所述盖板(11)的材质为钢化玻璃。
说明书
一种污水监测取样过滤装置
技术领域
本发明涉及环境治理技术领域，尤其涉及一种污水监测取样过滤装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物、泥土杂质等。
现在有污水设备在污水处理过程中，需要对各处理步骤之后的水质进行连续监测，以确保污水中的N、P等含量达到目标值，而污水中的杂质以及处理过程中的固体物容易堵塞进样管道，使监测仪器无法正常工作，因而有必要对污水中的物理杂质进行过滤，往往污水过滤效率低，过滤效果较差，并且不能连续取水采样。
发明内容
本发明的目的是为了解决现有技术中污水监测过程之中不能连续取水采样和过滤不彻底以及过滤杂质不便清理的问题，而提出的一种污水监测取样过滤装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水监测取样过滤装置，包括壳体，所述壳体的底端内壁垂直固定连接有第一过滤网板和第二过滤网板，所述第一过滤网板和第二过滤网板之间设有过滤箱，所述过滤箱前后两侧与壳体前后两侧的内壁滑动连接，所述壳体前后两侧的内壁开设有与过滤箱相匹配的滑槽，所述壳体的底部内壁垂直固定连接有第一电动推杆，所述第一电动推杆的顶端固定连接有第一支撑板，所述第一支撑板的上表面垂直固定连接有两个相对称的第二支撑板，所述第一支撑板的上表面固定连接有旋转电机，所述旋转电机的输出端固定连接有转轴，所述转轴远离旋转电机的一端贯穿其中一个第二支撑板，另一个所述第二支撑板的表面通过滚动轴承固定连接有转杆，所述转轴和转杆相对的一端均固定连接有固定块，两个所述固定块相对的一侧均固定连接有弹性伸缩杆，所述弹性伸缩杆相对的一端均固定连接有弧形夹板，所述壳体左右两侧的顶端上开设有凹槽，两个所述凹槽的底部铰接有第二电动推杆，两个第二电动推杆远离壳体的一端共同铰接盖板，所述盖板的下表面通过铰链与壳体的顶端铰接，所述壳体的左右两侧内壁均固定设有电磁阀。
优选的，所述壳体的左右两侧均固定连接有法兰，两个所述法兰相背的一侧均固定设有密封圈。
优选的，所述第一电动推杆、第二电动推杆、电磁阀和旋转电机均通过控制开关与外部电源电性连接。
优选的，所述盖板的下表面和两个弧形夹板相对的一侧均固定设有橡胶垫。
优选的，所述过滤箱的左右两侧均开设有多个通水孔，所述过滤箱的内部固定设有过滤网和活性炭。
优选的，所述弹性伸缩杆包括外杆，所述外杆的侧面开设有空腔，且空腔内设有弹簧和内杆，所述弹簧的两端分别与空腔的内壁和内杆的一端固定连接，所述内杆的另一端穿过空腔并向外延伸。
优选的，所述第二过滤网板的网孔直径比第一过滤网板的网孔直径小。
优选的，所述壳体的下表面固定连接有两个支撑杆。
优选的，所述盖板的材质为钢化玻璃。
与现有技术相比，本发明提供了一种污水监测取样过滤装置，具备以下有益效果：
1、该污水监测取样过滤装置，通过设置有过滤箱，当污水处理后需要经过管道排放的时候，通过控制开关启动电磁阀，水经过第一过滤网板之后，使较大的颗粒杂质截留下来，之后再经过过滤箱进一步的过滤吸附，以及第二过滤网板的过滤，使水达到排放或再次使用的标准，在使用一段时间后，通过第二电动推杆打开盖板，监测人员沿着滑槽抽出过滤箱，进行过滤箱的更换，以及使用工具把第一过滤板和第二过滤板截留下来的杂质清理出来，该结构能够实现对污水的快速过滤处理，提高了污水过滤的效率和过滤质量，且过滤杂质清理简单方便。
2、该污水监测取样过滤装置，通过设置有旋转电机，在取样的时候，通过控制开关启动旋转电机，旋转电机带动转轴转动，转轴带动固定块转动，固定块带动弹性伸缩杆和弧形夹板转动，弧形夹板带动取样瓶转动，使取样瓶水平更方便取样，在取样完成之后，通过旋转电机使取样瓶竖直，然后再通过第二电动推杆打开盖板，然后经过第一电动推杆推升作用，使取样瓶升高，然后拉动弹性伸缩杆，取下取样瓶，该结构能够实现连续取水采样。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明操作方便，能够实现对污水的快速过滤处理，提高了污水过滤的效率和过滤质量，且过滤杂质清理简单方便，且能够实现连续取水采样。
