申请日2018.04.17
公开(公告)日2018.07.31
IPC分类号C02F1/04
摘要
本发明公开了一种基于工业废水减排的蒸发处理装置，其结构包括进水管、排气管、电磁加热蒸发装置、出水管、冷凝水出口、蒸发室、蒸发处理罐，防护罩壳、启动开关机构、电流传递机构、第一触点机构、电流输出机构、发电装置、电磁加热机构、第二触点机构，本发明一种基于工业废水减排的蒸发处理装置，该装置能够通过电磁反应进行运行发热，然后对废水进行蒸发处理，该装置加热速度快，温度高，而且发热均匀，发热面积大，能够有效地将废水充分蒸发。
权利要求书

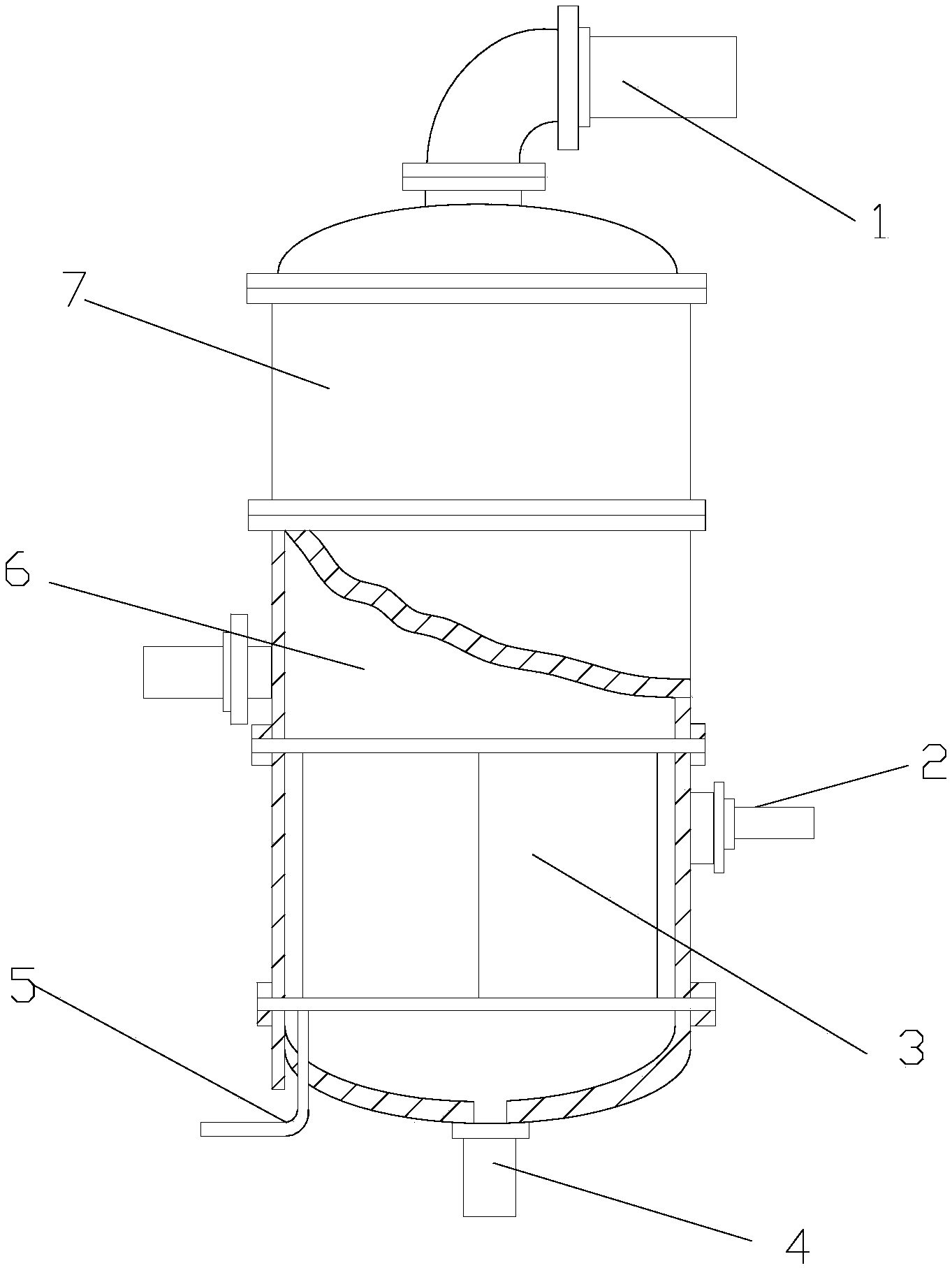

1.一种基于工业废水减排的蒸发处理装置，其结构包括进水管(1)、排气管(2)、电磁加热蒸发装置(3)、出水管(4)、冷凝水出口(5)、蒸发室(6)、蒸发处理罐(7)，所述进水管(1)的底端与蒸发处理罐(7)的顶端相嵌套，所述排气管(2)与蒸发处理罐(7)的右侧外表面相焊接，所述电磁加热蒸发装置(3)嵌入安装于蒸发室(6)的内部，所述蒸发处理罐(7)的内部设有蒸发室(6)，所述冷凝水出口(5)的顶端嵌套连接于蒸发处理罐(7)的底端，所述出水管(4)的顶端与蒸发处理罐(7)的底端相连接，其特征在于：
所述电磁加热蒸发装置(3)包括防护罩壳(31)、启动开关机构(32)、电流传递机构(33)、第一触点机构(34)、电流输出机构(35)、发电装置(36)、电磁加热机构(37)、第二触点机构(38)，所述防护罩壳(31)的内部左右两侧设有两个电磁加热机构(37)，所述启动开关机构(32)的下方设有第二触点机构(38)，所述第二触点机构(38)与电流传递机构(33)相连接，所述电流传递机构(33)的底端与发电装置(36)相连接，所述发电装置(36)的底端设有第一触点机构(34)，所述电流输出机构(35)的左右两侧与电磁加热机构(37)电连接，所述第一触点机构(34)的下方设有电流输出机构(35)。
2.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述启动开关机构(32)包括顶板(321)、复位弹簧(322)、正极棒(323)、转动轴(324)、固定板(325)、旋转轴(326)，所述顶板(321)与转动轴(324)扣合连接，所述复位弹簧(322)的底端与正极棒(323)相连接，所述正极棒(323)与转动轴(324)相扣合，所述转动轴(324)与固定板(325)固定连接。
3.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述电流传递机构(33)包括传导线(331)、回路线(332)、负电极连接端(333)、活动关节(334)、负电极棒(335)、电极轨道(336)、正电极连接端(337)，所述传导线(331)的底端与正电极连接端(337)电连接，所述回路线(332)的底端与负电极连接端(333)相连接，所述回路线(332)的顶端与正电极连接端(337)相连接，所述负电极棒(335)的底端与活动关节(334)扣合连接，所述负电极棒(335)的顶端与电极轨道(336)相连接。
4.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述第一触点机构(34)包括推杆(341)、第一复位弹簧(342)、第一正极触点(343)、第一负极触点(344)、第二复位弹簧(345)、第二正极触点(346)，所述推杆(341)的底端与第一复位弹簧(342)嵌套连接，所述推杆(341)的底端与第二复位弹簧(345)嵌套连接，所述第一正极触点(343)与推杆(341)相连接，所述第一正极触点(343)的下方设有第一负极触点(344)，所述第二正极触点(346)的底端与推杆(341)的底端相连接，所述第二复位弹簧(345)的顶端与第一负极触点(344)的底端扣合连接。
5.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述电流输出机构(35)包括电源线(351)、绝缘套管(352)、分流器(353)、第二负极触点(354)，所述电源线(351)与绝缘套管(352)相嵌套，所述分流器(353)的左右两侧设有两个绝缘套管(352)，并相互扣合连接，所述第二负极触点(354)的底端通过嵌入方式安装于分流器(353)的顶端。
6.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述发电装置(36)包括发电箱(361)、旋转杆(362)、转动轮(363)、钢丝绳(364)、小滚轮(365)、翘杆(366)、电机头(367)、减震弹簧(368)、固定支架(369)，所述发电箱(361)的左端设有电机头(367)，所述电机头(367)与旋转杆(362)嵌套连接，所述旋转杆(362)的左端与转动轮(363)的外表面啮合连接，所述钢丝绳(364)的顶端与转动轮(363)的正表面固定连接，所述钢丝绳(364)与小滚轮(365)的外表面相贴合，所述钢丝绳(364)的底端与翘杆(366)的左端相扣合，所述减震弹簧(368)的顶端与翘杆(366)的底端相焊接，所述减震弹簧(368)的底端与固定支架(369)的顶端相焊接，所述固定支架(369)的的底端与防护罩壳(31)的内表面相连接。
7.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述电磁加热机构(37)包括保温罩壳(371)、上连接头(372)、电磁线圈(373)、电磁棒(374)、下连接头(375)，所述保温罩壳(371)的内部设有电磁棒(374)，所述电磁棒(374)与电磁线圈(373)嵌套连接，所述电磁棒(374)的底端与下连接头(375)相连接，所述电磁棒(374)的顶端设有上连接头(372)，所述下连接头(375)的底端与电源线(351)电连接。
8.根据权利要求1所述的一种基于工业废水减排的蒸发处理装置，其特征在于：所述第二触点机构(38)包括负极棒(381)、第一电源连接棒(382)、第二电源连接棒(383)、连接端点(384)、第一传输管(385)、第二传输管(386)，所述负极棒(381)与第一电源连接棒(382)垂直连接，所述第一电源连接棒(382)的左端设有第二电源连接棒(383)，所述连接端点(384)嵌入安装于第二电源连接棒(383)的底端，所述第一传输管(385)的上方设有第二传输管(386)。
说明书
一种基于工业废水减排的蒸发处理装置
技术领域
本发明是一种基于工业废水减排的蒸发处理装置，属于蒸发处理装置领域。
背景技术
电力、化工、海水淡化等行业高盐废水的处理中，总是有废水的排出，尤其是在多晶硅还原、有机硅生产领域，污水中含有高浓度的活性硅，比如SiO2、氯硅烷等、此类废水水质硬度高，腐蚀性强，含盐量高，水质非常复杂，且水质波动非常大，而在许多地方化工等企业需要零排放工业废水处理方法，尤其是含高浓度盐废水的零排放工业废水的蒸发处理装置。
但是该现有技术将废水引进设备内部，普遍是通过连接电源加热内胆来将废水进行蒸发处理，但是这种蒸发效果不佳，加热速度慢，温度低，而且发热不均匀，无法使废水被充分蒸发，影响对废水的处理，实用性较差。
发明内容
针对现有技术存在的不足，本发明目的是提供一种基于工业废水减排的蒸发处理装置，以解决现有技术将废水引进设备内部，普遍是通过连接电源加热内胆来将废水进行蒸发处理，但是这种蒸发效果不佳，加热速度慢，温度低，而且发热不均匀，无法使废水被充分蒸发，影响对废水的处理，实用性较差的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种基于工业废水减排的蒸发处理装置，其结构包括进水管、排气管、电磁加热蒸发装置、出水管、冷凝水出口、蒸发室、蒸发处理罐，所述进水管的底端与蒸发处理罐的顶端相嵌套，所述排气管与蒸发处理罐的右侧外表面相焊接，所述电磁加热蒸发装置嵌入安装于蒸发室的内部，所述蒸发处理罐的内部设有蒸发室，所述冷凝水出口的顶端嵌套连接于蒸发处理罐的底端，所述出水管的顶端与蒸发处理罐的底端相连接，
所述电磁加热蒸发装置包括防护罩壳、启动开关机构、电流传递机构、第一触点机构、电流输出机构、发电装置、电磁加热机构、第二触点机构，所述防护罩壳的内部左右两侧设有两个电磁加热机构，所述启动开关机构的下方设有第二触点机构，所述第二触点机构与电流传递机构相连接，所述电流传递机构的底端与发电装置相连接，所述发电装置的底端设有第一触点机构，所述电流输出机构的左右两侧与电磁加热机构电连接，所述第一触点机构的下方设有电流输出机构。
进一步地，所述启动开关机构包括顶板、复位弹簧、正极棒、转动轴、固定板、旋转轴，所述顶板与转动轴扣合连接，所述复位弹簧的底端与正极棒相连接，所述正极棒与转动轴相扣合，所述转动轴与固定板固定连接。
进一步地，所述电流传递机构包括传导线、回路线、负电极连接端、活动关节、负电极棒、电极轨道、正电极连接端，所述传导线的底端与正电极连接端电连接，所述回路线的底端与负电极连接端相连接，所述回路线的顶端与正电极连接端相连接，所述负电极棒的底端与活动关节扣合连接，所述负电极棒的顶端与电极轨道相连接。
进一步地，所述第一触点机构包括推杆、第一复位弹簧、第一正极触点、第一负极触点、第二复位弹簧、第二正极触点，所述推杆的底端与第一复位弹簧嵌套连接，所述推杆的底端与第二复位弹簧嵌套连接，所述第一正极触点与推杆相连接，所述第一正极触点的下方设有第一负极触点，所述第二正极触点的底端与推杆的底端相连接，所述第二复位弹簧的顶端与第一负极触点的底端扣合连接。
进一步地，所述电流输出机构包括电源线、绝缘套管、分流器、第二负极触点，所述电源线与绝缘套管相嵌套，所述分流器的左右两侧设有两个绝缘套管，并相互扣合连接，所述第二负极触点的底端通过嵌入方式安装于分流器的顶端。
进一步地，所述发电装置包括发电箱、旋转杆、转动轮、钢丝绳、小滚轮、翘杆、电机头、减震弹簧、固定支架，所述发电箱的左端设有电机头，所述电机头与旋转杆嵌套连接，所述旋转杆的左端与转动轮的外表面啮合连接，所述钢丝绳的顶端与转动轮的正表面固定连接，所述钢丝绳与小滚轮的外表面相贴合，所述钢丝绳的底端与翘杆的左端相扣合，所述减震弹簧的顶端与翘杆的底端相焊接，所述减震弹簧的底端与固定支架的顶端相焊接，所述固定支架的的底端与防护罩壳的内表面相连接。
进一步地，所述电磁加热机构包括保温罩壳、上连接头、电磁线圈、电磁棒、下连接头，所述保温罩壳的内部设有电磁棒，所述电磁棒与电磁线圈嵌套连接，所述电磁棒的底端与下连接头相连接，所述电磁棒的顶端设有上连接头，所述下连接头的底端与电源线电连接。
进一步地，所述第二触点机构包括负极棒、第一电源连接棒、第二电源连接棒、连接端点、第一传输管、第二传输管，所述负极棒与第一电源连接棒垂直连接，所述第一电源连接棒的左端设有第二电源连接棒，所述连接端点嵌入安装于第二电源连接棒的底端，所述第一传输管的上方设有第二传输管。
有益效果
本发明一种基于工业废水减排的蒸发处理装置，在使用时，废水通过进水管进入到蒸发处理罐内进行蒸发处理，然后设备控制着电磁加热蒸发装置，使得正极棒以转动轴为转动中心向下运动，与下方的负极棒连接，然后形成直流电流，于是负极棒将电流传输给第一电源连接棒与第二电源连接棒，使得第一电源连接棒与第二电源连接棒连接电源后转动，将其底端向右上方转动，分别与第二传输管和第一传输管接通，使得第二传输管和第一传输管通过传导线传输到正电极连接端，正电极连接端接通电源后产生电磁感应，将负电极棒吸引上来，进行连接，然后将电流传输发电箱，从而形成一个转送电流信号的动力系统，发电箱接通电源后将电流进行储存处理，然后使得左端的电机头得到电流的动力，开始运行转动，带动转动轮做圆周运动，使得转动轮圆周运动将钢丝绳慢慢拉回，于是钢丝绳以小滚轮为支撑点将翘杆的一端向上拉起，使得翘杆的右端向下运动，将推杆向下带动，于是第一复位弹簧在受到压力的作用下发生形变，向下收缩，使得第一正极触点向下移动与第一负极触点相连接，然后推杆再继续向下带动，使得带动第二正极触点向下移动与第二负极触点连接，从而形成一个电流传输线，将电流传输给分流器，分流器将直流电流通过电阻时在电阻两端产生电压，然后在将电流均匀分散，使得改善电流的保护效果，于是通过电源线将电流分别输送给左右两侧的电磁加热机构，于是下连接头连接电流，将电流传输给电磁棒，电磁棒接收电源后与电磁线圈进行电磁反应，形成强大的电磁波，通过电磁线圈将电磁波循环流通，从而组成一个密封的电磁感应系统，使得电磁棒与电磁线圈发热，通过保温罩壳将热量传导出去，从而将废水进行蒸发，该装置能够通过电磁反应进行运行发热，然后对废水进行蒸发处理，该装置加热速度快，温度高，而且发热均匀，发热面积大，能够有效地将废水充分蒸发。
