申请日2018.04.17
公开(公告)日2018.07.10
IPC分类号B66C1/10; B66C1/62; B66C13/06
摘要
本发明涉及一种生活污水处理用吊架，包括安装顶板和吊运抓取装置,所述的吊运抓取装置安装在安装顶板的底部上，安装顶板上对称设置有安装孔;所述的吊运抓取装置包括抓取调节机构、抓取顶板、下压机构、承托机构和限位机构;所述的下压机构包括下压伸缩杆、下压弹簧、下压连扳和三个下压支链。本发明可以解决现有对化粪池安装时存在的工作效率低、化粪池吊运时会出现晃动、需要人工辅助配合对化粪池的吊运、无针对化粪池的专用吊具、化粪池吊运过程中杂物会掉落到化粪池内等难题;可以实现对不同纹路的波纹玻璃钢化粪池进行自动稳固的抓取固定化粪池的功能。
权利要求书
1.一种生活污水处理用吊架，包括安装顶板(1)和吊运抓取装置(2),其特征在于：所述的吊运抓取装置(2)安装在安装顶板(1)的底部上，安装顶板(1)上对称设置有安装孔;其中：
所述的吊运抓取装置(2)包括抓取调节机构(22)、抓取顶板(23)、下压机构(24)、承托机构(25)和限位机构(26)，抓取调节机构(22)安装在安装顶板(1)的中部下端面上，抓取调节机构(22)与抓取顶板(23)相连接，抓取顶板(23)的中部下端面上安装有下压机构(24)，下压机构(24)的前后两侧均分布有一个承托机构(25)，承托机构(25)安装在抓取顶板(23)的底部上，每个承托机构(25)的外侧均分布有一个限位机构(26)，限位机构(26)与抓取顶板(23)的底部相连接。
2.根据权利要求1所述的一种生活污水处理用吊架，其特征在于：所述的抓取调节机构(22)包括调节顶板(221)、调节电机(222)、调节底板(223)、调节滑槽(224)、四个调节滑杆(225)和调节液压缸(226)，调节顶板(221)的顶部安装在安装顶板(1)的底部上，调节顶板(221)的底部上通过电机套安装有调节电机(222)，调节电机(222)的输出轴上安装有调节底板(223)，调节滑槽(224)安装在调节底板(223)的顶部上，四个调节滑杆(225)对称分布在调节电机(222)的外侧，调节滑杆(225)的顶部与调节顶板(221)的底部相连接，调节滑杆(225)的底部为滑块结构，调节滑杆(225)的滑块结构与调节滑槽(224)相配合连接，调节底板(223)的底部通过铰链与抓取顶板(23)的顶部相连接，调节液压缸(226)对称分布在调节底板(223)的下方，调节液压缸(226)通过铰链安装在调节底板(223)与抓取顶板(23)之间。
3.根据权利要求1所述的一种生活污水处理用吊架，其特征在于：所述的下压机构(24)包括下压伸缩杆(241)、下压弹簧(242)、下压连扳(243)和三个下压支链(244)，下压伸缩杆(241)的底部安装在抓取顶板(23)的中部下端面上，下压伸缩杆(241)的顶部上安装有下压连扳(243)，下压伸缩杆(241)的外侧设置有下压弹簧(242)，下压弹簧(242)安装在下压连扳(243)与抓取顶板(23)之间，下压连扳(243)上对称设置有两个方槽，下压连扳(243)上方槽的侧壁上对称设置有滑槽，三个下压支链(244)均匀分布在下压连扳(243)的下方，且下压支链(244)与下压连扳(243)上方槽设置的滑槽通过滑动配合的方式相连接。
4.根据权利要求1所述的一种生活污水处理用吊架，其特征在于：所述的承托机构(25)包括承托电动滑块(251)、承托液压缸(252)、承托连块(253)、四个承托支撑推杆(254)、承托压板(255)和四个承托支链(256)，承托电动滑块(251)安装在抓取顶板(23)的底部上，承托电动滑块(251)上安装有承托液压缸(252)，承托连块(253)安装在承托液压缸(252)的顶部上，承托连块(253)的外侧面上对称安装有四个承托支撑推杆(254)，每个承托支撑推杆(254)的顶部上均安装有一个承托压板(255)，承托连块(253)的底部上对称安装有四个承托支链(256)。
5.根据权利要求1所述的一种生活污水处理用吊架，其特征在于：所述的限位机构(26)包括限位伸缩柱(261)、限位调节推杆(262)、限位连架(263)、限位角度推杆(264)、限位弹簧(265)、限位顶板(266)、限位弧形座(267)、缓冲弹簧(268)、挤压推杆(269)和挤压体(2610),限位伸缩柱(261)通过销轴安装在抓取顶板(23)的底部上，限位伸缩柱(261)的底部上安装有限位连架(263)，限位伸缩柱(261)的内侧设置有限位调节推杆(262)，限位调节推杆(262)通过铰链安装在抓取顶板(23)与限位伸缩柱(261)之间，限位连架(263)的内侧顶部上通过铰链安装有限位顶板(266)，限位顶板(266)的底部上设置有限位角度推杆(264)，限位角度推杆(264)通过铰链安装在限位连架(263)与限位顶板(266)之间，限位弹簧(265)位于限位角度推杆(264)的内侧，限位弹簧(265)安装在限位连架(263)与限位顶板(266)之间，限位弧形座(267)通过缓冲弹簧(268)安装在限位顶板(266)的顶部上，限位伸缩柱(261)的中部内侧面上安装有挤压推杆(269)，挤压体(2610)安装在挤压推杆(269)的顶部上。
6.根据权利要求3所述的一种生活污水处理用吊架，其特征在于：所述的下压支链(244)包括下压移动杆(2441)、下压弧形架(2442)、移动弹簧(2443)、支撑弹簧(2444)、下压缓冲板(2445)和下压缓冲弹簧(2446)，下压弧形架(2442)位于下压连扳(243)的下方，下压弧形架(2442)的左右两端顶部上均安装有一个下压移动杆(2441)，下压移动杆(2441)通过滑动配合的方式与下压连扳(243)上方槽侧壁上设置的滑槽相连接，下压移动杆(2441)的顶部位于下压连扳(243)的上方，两两下压移动杆(2441)的顶部之间均安装有一个移动弹簧(2443)，位于下压连扳(243)外侧的下压移动杆(2441)的外端均分布有一个支撑弹簧(2444)，支撑弹簧(2444)安装在位于下压连扳(243)外侧的下压移动杆(2441)的外侧面与下压连扳(243)的外端之间，下压弧形架(2442)的前后两端均分布有一个下压缓冲板(2445)，下压缓冲板(2445)通过下压缓冲弹簧(2446)安装在下压弧形架(2442)的外侧面上。
7.根据权利要求4所述的一种生活污水处理用吊架，其特征在于：所述的承托支链(256)包括承托伸缩架(2561)、承托调节推杆(2562)、承托连扳(2563)、承托弧形板(2564)和承托缓冲弹簧(2565)，承托伸缩架(2561)通过销轴安装在承托连块(253)的底部上，承托伸缩架(2561)的内侧设置有承托调节推杆(2562)，承托调节推杆(2562)通过铰链安装在承托伸缩架(2561)与承托连块(253)之间，、承托连扳(2563)安装在承托伸缩架(2561)的外端顶部上，承托弧形板(2564)通过铰链安装在承托连扳(2563)的外侧面上，承托缓冲弹簧(2565)安装在承托连扳(2563)与承托弧形板(2564)之间。
说明书
一种生活污水处理用吊架
技术领域
本发明涉及环保污水处理技术领域，特别涉及一种生活污水处理用吊架。
背景技术
波纹玻璃钢化粪池是指以合成树脂为基体、玻璃纤维增强材料制作而成的专门用于处理生活污水的设备，且化粪池的外表面为波纹状，化粪池具有不腐蚀、轻质高强、无渗漏、受压均匀、抗压强度也比较高、施工装置便利等优势受到市场上的广泛应用，是工业企业和城市居民生活小区等民用建筑的暂时储存排泄物，使之在玻璃钢化粪池内初步分解，以减少排放污水中的固体含量。
如图7所示，现有波纹玻璃钢化粪池的外侧面为波纹状，化粪池的顶部设置有清理口，化粪池的左右两端分别设置有进料口与出料口，化粪池的进料口与出料口不能颠倒安装，化粪池在安装前需要对放置化粪池的地点进行地基的开挖，地基施工完毕后，通过挖掘机或者其他吊运设备对化粪池进行吊运，人工将化粪池通过绳索固定在挖掘机或者吊运设备上，化粪池的吊运过程中需要人工进行辅助扶持，防止化粪池在吊运过程中掉落，化粪池吊运到指定地点后需要人工将放置化粪池的地基进行清理平整，使得化粪池放置到合适的位置与斜度，这种工作方式存在的问题如下：劳动强度大、工作效率低，且人工劳动量大，化粪池吊运时会出现晃动，造成安全隐患，需要人工辅助配合对化粪池的吊运，无针对化粪池的专用吊具，化粪池吊运过程中杂物会掉落到化粪池内，造成杂物难以清理，需要人工对放置化粪池的地基进行清理平整。
发明内容
为了解决上述问题，本发明提供了一种生活污水处理用吊架，可以解决现有对化粪池安装时存在的工作效率低、化粪池吊运时会出现晃动、需要人工辅助配合对化粪池的吊运、无针对化粪池的专用吊具、化粪池吊运过程中杂物会掉落到化粪池内等难题;可以实现对不同纹路的波纹玻璃钢化粪池进行自动稳固的抓取固定化粪池的功能，具有工作效率高、化粪池吊运时不会出现晃动、无需人工配合对化粪池的吊运、可以针对化粪池的结构进行固定、化粪池吊运过程中杂物不会掉落到化粪池内等优点。

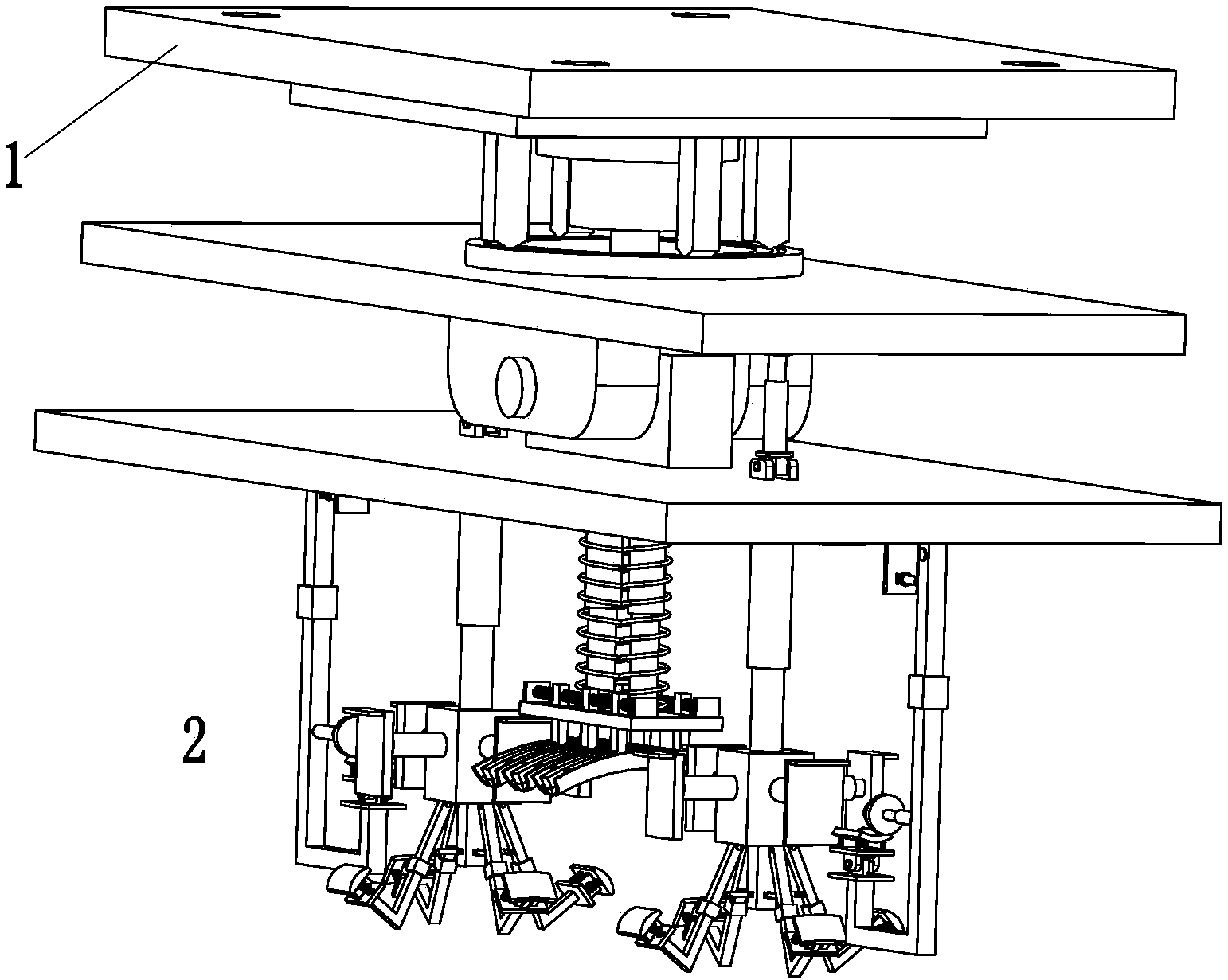

为了实现上述目的，本发明采用以下技术方案，一种生活污水处理用吊架，包括安装顶板和吊运抓取装置,所述的吊运抓取装置安装在安装顶板的底部上，安装顶板上对称设置有安装孔。
所述的吊运抓取装置包括抓取调节机构、抓取顶板、下压机构、承托机构和限位机构，抓取调节机构安装在安装顶板的中部下端面上，抓取调节机构与抓取顶板相连接，抓取顶板的中部下端面上安装有下压机构，下压机构的前后两侧均分布有一个承托机构，承托机构安装在抓取顶板的底部上，每个承托机构的外侧均分布有一个限位机构，限位机构与抓取顶板的底部相连接，具体工作时，吊运抓取装置能够针对化粪池的外形将其抓取住，抓取调节机构能够调节化粪池的放置角度，同时抓取调节机构还能够调节化粪池的倾角，以便对化粪池进行一定安装倾角的放置，承托机构和限位机构能够固定住化粪池的清理孔与进出料孔，下压机构能够针对化粪池表面的波纹型对化粪池进行固定，防止化粪池在吊运过程中出现滑动的现象。
作为本发明的一种优选技术方案，所述的抓取调节机构包括调节顶板、调节电机、调节底板、调节滑槽、四个调节滑杆和调节液压缸，调节顶板的顶部安装在安装顶板的底部上，调节顶板的底部上通过电机套安装有调节电机，调节电机的输出轴上安装有调节底板，调节滑槽安装在调节底板的顶部上，四个调节滑杆对称分布在调节电机的外侧，调节滑杆的顶部与调节顶板的底部相连接，调节滑杆的底部为滑块结构，调节滑杆的滑块结构与调节滑槽相配合连接，调节底板的底部通过铰链与抓取顶板的顶部相连接，调节液压缸对称分布在调节底板的下方，调节液压缸通过铰链安装在调节底板与抓取顶板之间，具体工作时，抓取调节机构能够调节化粪池的吊取与放置角度与斜度，调节电机能够调节化粪池的吊取与放置角度，调节液压缸能够调节化粪池的放置斜度。
作为本发明的一种优选技术方案，所述的承托机构包括承托电动滑块、承托液压缸、承托连块、四个承托支撑推杆、承托压板和四个承托支链，承托电动滑块安装在抓取顶板的底部上，承托电动滑块上安装有承托液压缸，承托连块安装在承托液压缸的顶部上，承托连块的外侧面上对称安装有四个承托支撑推杆，每个承托支撑推杆的顶部上均安装有一个承托压板，承托连块的底部上对称安装有四个承托支链，具体工作时，承托机构能够针对化粪池的清理孔对化粪池进行承托动作，承托电动滑块可以调节承托机构的位置，伸长承托液压缸使得承托连块位于化粪池的清理孔内，控制承托支撑推杆进行伸长运动，承托压板能够撑住化粪池清理孔的内壁，承托支链能够对化粪池清理孔外侧的内壁进行承托，使得化粪池被固定住。
作为本发明的一种优选技术方案，所述的下压机构包括下压伸缩杆、下压弹簧、下压连扳和三个下压支链，下压伸缩杆的底部安装在抓取顶板的中部下端面上，下压伸缩杆的顶部上安装有下压连扳，下压伸缩杆的外侧设置有下压弹簧，下压弹簧安装在下压连扳与抓取顶板之间，下压连扳上对称设置有两个方槽，下压连扳上方槽的侧壁上对称设置有滑槽，三个下压支链均匀分布在下压连扳的下方，且下压支链与下压连扳上方槽设置的滑槽通过滑动配合的方式相连接，具体工作时，下压机构能够针对化粪池的波纹外形对化粪池进行限位，防止化粪池在吊运时晃动，当承托机构对化粪池固定住后，收缩承托液压缸，使得化粪池被吊起，此时下压支链能够卡住化粪池的外侧，在下压伸缩杆与下压弹簧的作用下，下压支链能够柔性压住化粪池的上端，防止刚性支撑化粪池导致化粪池损坏。
作为本发明的一种优选技术方案，所述的限位机构包括限位伸缩柱、限位调节推杆、限位连架、限位角度推杆、限位弹簧、限位顶板、限位弧形座、缓冲弹簧、挤压推杆和挤压体,限位伸缩柱通过销轴安装在抓取顶板的底部上，限位伸缩柱的底部上安装有限位连架，限位伸缩柱的内侧设置有限位调节推杆，限位调节推杆通过铰链安装在抓取顶板与限位伸缩柱之间，限位连架的内侧顶部上通过铰链安装有限位顶板，限位顶板的底部上设置有限位角度推杆，限位角度推杆通过铰链安装在限位连架与限位顶板之间，限位弹簧位于限位角度推杆的内侧，限位弹簧安装在限位连架与限位顶板之间，限位弧形座通过缓冲弹簧安装在限位顶板的顶部上，限位伸缩柱的中部内侧面上安装有挤压推杆，挤压体安装在挤压推杆的顶部上，挤压体为圆锥形结构，具体工作时，限位机构能够针对化粪池的进口管与出口管对化粪池进行限位固定，调节限位调节推杆的长度，使得限位弧形座位于化粪池进口管和出口管的底部，限位弧形座通过缓冲弹簧的柔性承压作用对化粪池的进口管和出口管进行支撑，限位角度推杆能够调节限位顶板的角度，使得限位弧形座能够更加贴合化粪池，伸长挤压推杆，挤压体能够将化粪池的进口管和出口管堵住，防止化粪池在吊运过程中有杂物通过化粪池的进口管或者出口管掉落到化粪池内。
作为本发明的一种优选技术方案，所述的下压支链包括下压移动杆、下压弧形架、移动弹簧、支撑弹簧、下压缓冲板和下压缓冲弹簧，下压弧形架位于下压连扳的下方，下压弧形架的左右两端顶部上均安装有一个下压移动杆，下压移动杆通过滑动配合的方式与下压连扳上方槽侧壁上设置的滑槽相连接，下压移动杆的顶部位于下压连扳的上方，两两下压移动杆的顶部之间均安装有一个移动弹簧，位于下压连扳外侧的下压移动杆的外端均分布有一个支撑弹簧，支撑弹簧安装在位于下压连扳外侧的下压移动杆的外侧面与下压连扳的外端之间，下压弧形架的前后两端均分布有一个下压缓冲板，下压缓冲板通过下压缓冲弹簧安装在下压弧形架的外侧面上，具体工作时，下压支链能够对不同的波纹纹路对化粪池进行锁定动作，当承托液压缸收缩时，下压弧形架在移动弹簧的作用下会自动卡入化粪池波纹的凹处，下压缓冲板在下压缓冲弹簧的作用下可以贴住化粪池波纹的凹处的侧面，防止化粪池晃动。
作为本发明的一种优选技术方案，所述的承托支链包括承托伸缩架、承托调节推杆、承托连扳、承托弧形板和承托缓冲弹簧，承托伸缩架通过销轴安装在承托连块的底部上，承托伸缩架的内侧设置有承托调节推杆，承托调节推杆通过铰链安装在承托伸缩架与承托连块之间，、承托连扳安装在承托伸缩架的外端顶部上，承托弧形板通过铰链安装在承托连扳的外侧面上，承托缓冲弹簧安装在承托连扳与承托弧形板之间，具体工作时，承托支链可以对化粪池清理口外侧的化粪池内壁进行支撑承压，承托伸缩架可以调节承托支链的承托位置，伸长承托调节推杆，承托弧形板在承托缓冲弹簧的缓冲力下自动承托住化粪池的内壁。
工作时，首先通过安装顶板上的安装孔将本发明安装在吊运设备上，吊运抓取装置能够针对化粪池的外形将其抓取住，抓取调节机构能够调节化粪池的放置角度，同时抓取调节机构还能够调节化粪池的倾角，以便对化粪池进行一定安装倾角的放置，承托机构能够针对化粪池的清理孔对化粪池进行承托动作，承托电动滑块可以调节承托机构的位置，伸长承托液压缸使得承托连块位于化粪池的清理孔内，控制承托支撑推杆进行伸长运动，承托压板能够撑住化粪池清理孔的内壁，承托支链可以对化粪池清理口外侧的化粪池内壁进行支撑承压，承托伸缩架可以调节承托支链的承托位置，伸长承托调节推杆，承托弧形板在承托缓冲弹簧的缓冲力下自动承托住化粪池的内壁，限位机构能够针对化粪池的进口管与出口管对化粪池进行限位固定，调节限位调节推杆的长度，使得限位弧形座位于化粪池进口管和出口管的底部，限位弧形座通过缓冲弹簧的柔性承压作用对化粪池的进口管和出口管进行支撑，限位角度推杆能够调节限位顶板的角度，使得限位弧形座能够更加贴合化粪池，伸长挤压推杆，挤压体能够将化粪池的进口管和出口管堵住，防止化粪池在吊运过程中有杂物通过化粪池的进口管或者出口管掉落到化粪池内，下压机构能够针对化粪池的波纹外形对化粪池进行限位，防止化粪池在吊运时晃动，当承托机构对化粪池固定住后，收缩承托液压缸，使得化粪池被吊起，此时下压支链能够卡住化粪池的外侧，在下压伸缩杆与下压弹簧的作用下，下压支链能够柔性压住化粪池的上端，防止刚性支撑化粪池导致化粪池损坏，下压支链能够对不同的波纹纹路对化粪池进行锁定动作，当承托液压缸收缩时，下压弧形架在移动弹簧的作用下会自动卡入化粪池波纹的凹处，下压缓冲板在下压缓冲弹簧的作用下可以贴住化粪池波纹的凹处的侧面，防止化粪池晃动，可以实现对不同纹路的波纹玻璃钢化粪池进行自动稳固的抓取固定化粪池的功能。
本发明的有益效果在于：
一、本发明可以解决现有对化粪池安装时存在的工作效率低、化粪池吊运时会出现晃动、需要人工辅助配合对化粪池的吊运、无针对化粪池的专用吊具、化粪池吊运过程中杂物会掉落到化粪池内等难题;可以实现对不同纹路的波纹玻璃钢化粪池进行自动稳固的抓取固定化粪池的功能，具有工作效率高、化粪池吊运时不会出现晃动、无需人工配合对化粪池的吊运、可以针对化粪池的结构进行固定、化粪池吊运过程中杂物不会掉落到化粪池内等优点;
二、本发明吊运抓取装置上设置有承托机构与限位机构，承托机构能够针对化粪池的清理孔对化粪池进行承托动作，限位机构能够针对化粪池的进口管与出口管对化粪池进行限位固定，防止化粪池在吊运过程中有杂物通过化粪池的进口管或者出口管掉落到化粪池内;
三、本发明吊运抓取装置上设置有下压机构、下压机构能够针对化粪池不同的波纹外形对化粪池进行限位，防止化粪池在吊运时晃动。
