申请日2018.04.18
公开(公告)日2018.12.21
IPC分类号C02F1/461
摘要
本实用新型公开了一种铁碳微电解废水处理装置，包括壳体、铁碳填料和反冲洗系统，反冲洗系统包括反冲洗布水管路、反冲洗管、第一反冲洗泵和第二反冲洗泵，反冲洗布水管路包括反冲洗布水主管和若干反冲洗布水支管，反冲洗管的下端与反冲洗布水支管连通，反冲洗管上设有反冲洗孔，第一反冲洗泵和第二反冲洗泵设置于壳体的外壁上，第一反冲洗泵的进水口通过管道与溢流堰连通，出水口通过管道与反冲洗布水主管的一端连通，第二反冲洗泵的进水口通过管道与溢流堰连通，出水口通过管道与反冲洗布水主管的另一端连通。本实用新型增加了反冲洗系统能够防止填料板结，提高铁碳微电解的处理效果，反冲洗管伸入铁碳填料内部，进一步增强了反冲洗的效果。
权利要求书

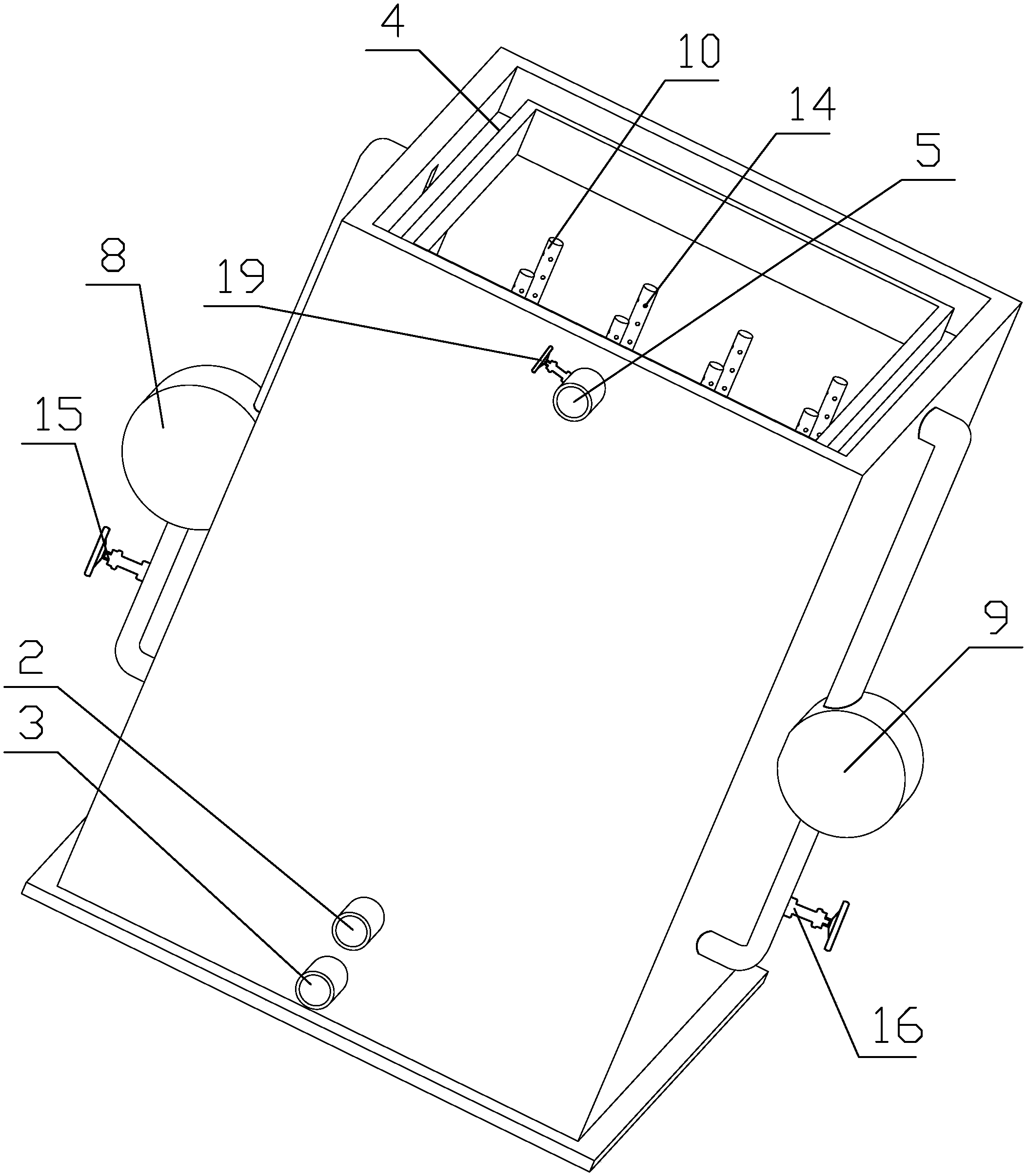

1.一种铁碳微电解废水处理装置，其特征在于：包括壳体、铁碳填料(6)和反冲洗系统，所述壳体内部设有带孔托板(7)，所述带孔托板(7)将所述壳体分为上部的污水处理区(1)和下部的曝气区(11)，所述曝气区(11)的侧壁上设置有进气口(2)和污水进水口(3)，所述污水处理区(1)的内壁沿水平方向周圈设置有溢流堰(4)，所述污水处理区(1)的侧壁上设有与所述溢流堰(4)连通的净水出水口(5)，所述铁碳填料(6)设置于所述带孔托板(7)上方，所述反冲洗系统包括反冲洗布水管路、反冲洗管(10)、第一反冲洗泵(8)和第二反冲洗泵(9)，所述反冲洗布水管路设置于所述曝气区(11)内，所述反冲洗布水管路包括反冲洗布水主管(12)和若干与所述反冲洗布水主管(12)连通的反冲洗布水支管(13)，所述反冲洗管(10)设置于所述污水处理区(1)内，所述反冲洗管(10)的下端穿过所述带孔托板(7)后与反冲洗布水支管(13)连通，所述反冲洗管(10)上设有若干反冲洗孔(14)，所述第一反冲洗泵(8)和第二反冲洗泵(9)设置于所述污水处理区(1)的外壁上，所述第一反冲洗泵(8)的进水口通过管道与所述溢流堰(4)连通，所述第一反冲洗泵(8)的出水口通过管道与所述反冲洗布水主管(12)的一端连通，所述第二反冲洗泵(9)的进水口通过管道与所述溢流堰(4)连通，所述第二反冲洗泵(9)的出水口通过管道与所述反冲洗布水主管(12)的另一端连通。
2.根据权利要求1所述的一种铁碳微电解废水处理装置，其特征在于：连接所述第一反冲洗泵(8)和反冲洗布水主管(12)的管道上设有第一阀门(15)，连接所述第二反冲洗泵(9)和反冲洗布水主管(12)的管道上设有第二阀门(16)。
3.根据权利要求1或2所述的一种铁碳微电解废水处理装置，其特征在于：所述曝气区(11)设有布水器(17)和布气器(18)，所述布水器(17)与污水进水口(3)连通，所述布气器(18)与进气口(2)连通。
说明书
一种铁碳微电解废水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种铁碳微电解废水处理装置。
背景技术
微电解工艺是目前处理高浓度有机废水的高效方法，铁碳微电解工艺是基于铁的腐蚀电化学原理，在不通电的情况下，利用铁碳填料自身产生的电位差对废水进行电解处理，以达到降解有机污染物的目的。
但目前现有的铁碳微电解装置在运行一段时间后,由于铁碳微电解特殊的填料结构,反应后废水的悬浮颗粒容易在填料表面沉积及结垢，导致反应不充分，影响水处理的效果。
实用新型内容
为解决上述问题，本实用新型提供了一种铁碳微电解废水处理装置，所述装置能处理高浓度有机废水能充分吸收并分解高COD废水中的有机物，提高污水处理率，同时本实用新型中的反冲洗系统能够防止填料板结。
为解决上述问题，本实用新型所采取的技术方案是：
一种铁碳微电解废水处理装置，包括壳体、铁碳填料和反冲洗系统，所述壳体内部设有带孔托板，所述带孔托板将所述壳体分为上部的污水处理区和下部的曝气区，所述曝气区的侧壁上设置有进气口和污水进水口，所述污水处理区的内壁沿水平方向周圈设置有溢流堰，所述污水处理区的侧壁上设有与所述溢流堰连通的净水出水口，所述铁碳填料设置于所述带孔托板上方，所述反冲洗系统包括反冲洗布水管路、反冲洗管、第一反冲洗泵和第二反冲洗泵，所述反冲洗布水管路设置于所述曝气区内，所述反冲洗布水管路包括反冲洗布水主管和若干与所述反冲洗布水主管连通的反冲洗布水支管，所述反冲洗管设置于所述污水处理区内，所述反冲洗管的下端穿过所述带孔托板后与反冲洗布水支管连通，所述反冲洗管上设有若干反冲洗孔，所述第一反冲洗泵和第二反冲洗泵设置于所述污水处理区的外壁上，所述第一反冲洗泵的进水口通过管道与所述溢流堰连通，所述第一反冲洗泵的出水口通过管道与所述反冲洗布水主管的一端连通，所述第二反冲洗泵的进水口通过管道与所述溢流堰连通，所述第二反冲洗泵的出水口通过管道与所述反冲洗布水主管的另一端连通。
更进一步的技术方案是，连接所述第一反冲洗泵和反冲洗布水主管的管道上设有第一阀门，连接所述第二反冲洗泵和反冲洗布水主管的管道上设有第二阀门。
更进一步的技术方案是，所述曝气区设有布水器和布气器，所述布水器与污水进水口连通，所述布气器与进气口连通。
采用上述技术方案所产生的有益效果在于：本实用新型增加反冲洗系统能够防止填料板结，提高铁碳微电解的处理效果，反冲洗系统的反冲洗管伸入铁碳填料内部，进一步增强了反冲洗的效果，而且利用本身处理后的水进行反冲洗，既节省了资源，又能使处理过的水再一次被净化。
