申请日2018.04.18
公开(公告)日2018.12.18
IPC分类号C02F11/12; C02F11/02
摘要
本实用新型公开了一种以稻壳为添加物的槽式污泥生物干化装置，包括底座，所述底座上通过主动轴安装有主动转盘，主动转盘上安装有推动盘，主动转盘的顶部螺纹连接有推动块，推动块位于主动转盘的边缘，且推动块位于推动盘的对称中心线上，底座上通过从动轴安装有从动转盘，从动转盘上设有安装盒，且安装盒上均匀开设有四组通口槽，通口槽的槽壁间焊接有对称放置的限位架，底座的边缘通过螺钉固定有安装板，主动转盘位于安装板的内侧，安装板的顶部放置有引料盒，引料盒的一侧设有物料出口，本实用新型具有周期性，在物料充足的情况下，可以保证每次间断所分配的混合物料的量是均匀的。
权利要求书

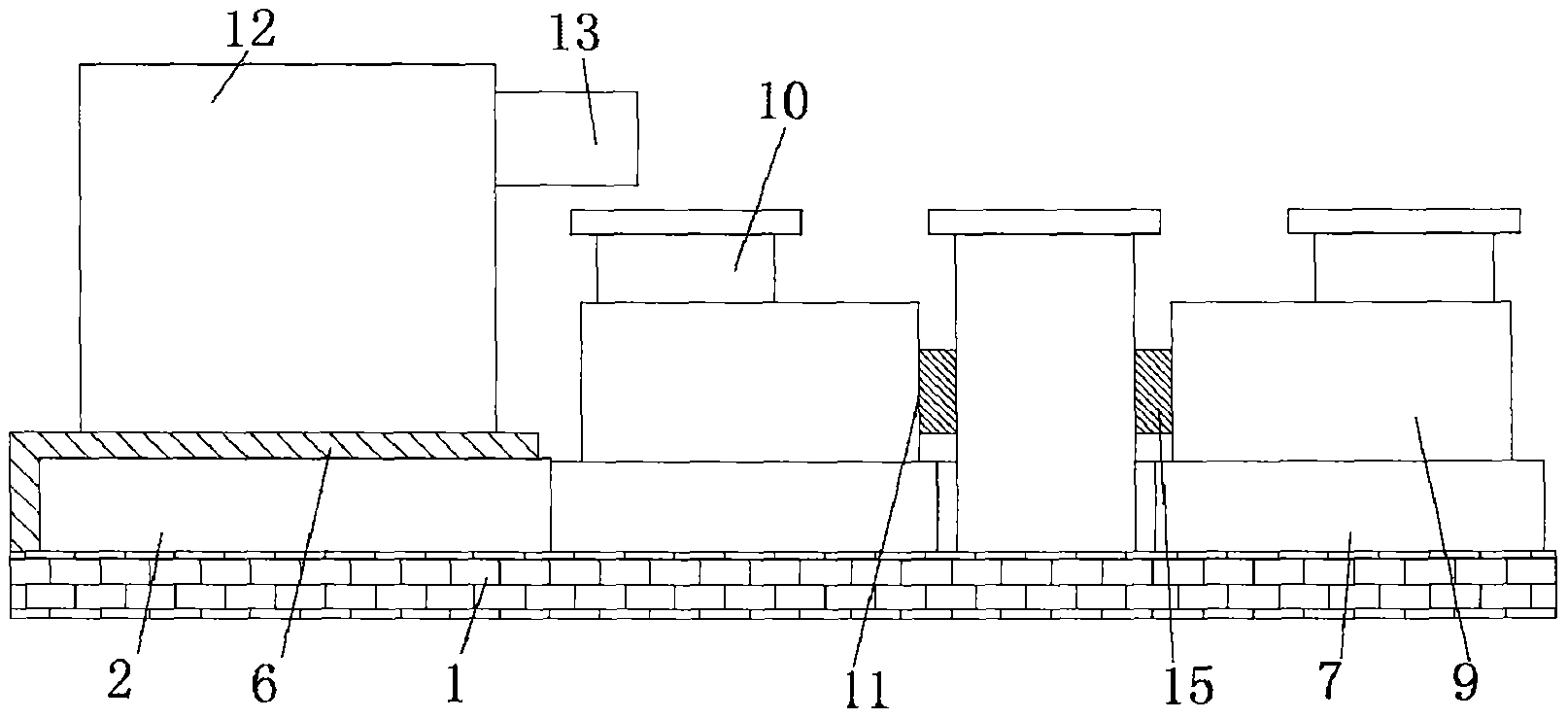

1.一种以稻壳为添加物的槽式污泥生物干化装置，包括底座(1)，其特征在于，所述底座(1)上通过主动轴(4)安装有主动转盘(2)，主动转盘(2)上安装有推动盘(3)，主动转盘(2)的顶部螺纹连接有推动块(5)，推动块(5)位于主动转盘(2)的边缘，且推动块(5)位于推动盘(3)的对称中心线上，底座(1)上通过从动轴(8)安装有从动转盘(7)，从动转盘(7)上设有安装盒(9)，安装盒(9)的横截面为圆形，且安装盒上均匀开设有四组通口槽(11)，通口槽(11)的槽壁间焊接有对称放置的限位架(15)，限位架(15)内插接有分料盒(10)，底座(1)的边缘通过螺钉固定有安装板(6)，主动转盘(2)位于安装板(6)的内侧，安装板(6)的顶部放置有引料盒(12)，引料盒(12)的一侧设有物料出口(13)，且物料出口(13)的底部与底座(1)之间的距离大于分料盒(10)的顶部与底座(1)之间的距离。
2.根据权利要求1所述的一种以稻壳为添加物的槽式污泥生物干化装置，其特征在于，所述主动轴(4)竖直放置，且主动轴(4)穿过底座，主动轴(4)的底部延伸至底座(1)的外侧，并且主动轴(4)连接于驱动电机的输出端。
3.根据权利要求1所述的一种以稻壳为添加物的槽式污泥生物干化装置，其特征在于，所述推动盘(3)套接于主动轴(4)上，且推动盘(3)通过螺钉安装于主动转盘(2)的顶部。
4.根据权利要求1所述的一种以稻壳为添加物的槽式污泥生物干化装置，其特征在于，所述底座(1)上开设有通孔(14)，且通孔的内径大于分料盒(10)的直径。
5.根据权利要求1所述的一种以稻壳为添加物的槽式污泥生物干化装置，其特征在于，所述推动盘(3)为对称的月牙结构，从动转盘(7)上设有弧面，且推动盘(3)的侧面契合于从动转盘(7)上的弧面。
6.根据权利要求1或4所述的一种以稻壳为添加物的槽式污泥生物干化装置，其特征在于，所述底座(1)的底部放置有接引槽(16)，且接引槽(16)位于通孔(14)的下方。
说明书
一种以稻壳为添加物的槽式污泥生物干化装置
技术领域
本实用新型涉及污泥生物干化技术领域，尤其涉及一种以稻壳为添加物的槽式污泥生物干化装置。
背景技术
随着我国污水处理规模的增加和技术的升级，污水处理末端产物污泥的产生量也逐年提高，据数据显示我国城镇污水处理厂污泥产量近3000万吨/年，污泥处理处置压力巨大，污泥生物干化技术作为大规模污泥处理处置的有效手段，在国内外多地已有广泛应用。
整个污泥生物干化系统在进行的过程中，混料机完成混料过程后，含水率60%的混合物料需要保证均匀的运输到发酵槽中，然而混合物料在机器的运输中，由于没有限制，因此运输到发酵槽中的物料各组分不均匀配置，这就会影响后续的工艺进程，对此，需要改进。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种以稻壳为添加物的槽式污泥生物干化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种以稻壳为添加物的槽式污泥生物干化装置，包括底座，所述底座上通过主动轴安装有主动转盘，主动转盘上安装有推动盘，主动转盘的顶部螺纹连接有推动块，推动块位于主动转盘的边缘，且推动块位于推动盘的对称中心线上，底座上通过从动轴安装有从动转盘，从动转盘上设有安装盒，安装盒的横截面为圆形，且安装盒上均匀开设有四组通口槽，通口槽的槽壁间焊接有对称放置的限位架，限位架内插接有分料盒，底座的边缘通过螺钉固定有安装板，主动转盘位于安装板的内侧，安装板的顶部放置有引料盒，引料盒的一侧设有物料出口，且物料出口的底部与底座之间的距离大于分料盒的顶部与底座之间的距离。
优选的，所述主动轴竖直放置，且主动轴穿过底座，主动轴的底部延伸至底座的外侧，并且主动轴连接于驱动电机的输出端。
优选的，所述推动盘套接于主动轴上，且推动盘通过螺钉安装于主动转盘的顶部。
优选的，所述底座上开设有通孔，且通孔的内径大于分料盒的直径。
优选的，所述推动盘为对称的月牙结构，从动转盘上设有弧面，且推动盘的侧面契合于从动转盘上的弧面。
优选的，所述底座的底部放置有接引槽，且接引槽位于通孔的下方。
本实用新型的有益效果是：
1、主动转盘的转动，确保带动从动转盘转动，在引料盒中的混合物料分配的过程中，物料具有周期性和间断性工作的分配效果。
2、分料盒从物料出口中接收到物料，当分料盒转动九十度，并且分料盒的位于通孔的正上方，这样可以保证物料从分料盒投放至接引槽中，本装置由于具有周期性，因此在物料充足的情况下，每次间断所分配的混合物料的量是均匀的。
