申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F1/04; C02F1/00
摘要
本实用新型公开了一种家庭用污水处理装置，包括底座，底座顶部的右侧固定连接有消毒箱，消毒箱的内腔从上至下依次设置有过滤板、活性炭吸附层和砂石过滤版，消毒箱右侧的顶部活动连接有密封箱。本实用新型通过螺纹孔、螺栓和螺纹块的设置，达到了便于使用者对过滤板进行拆卸的效果，通过电机的设置，达到了带动搅拌杆和搅拌叶进行转动的效果，通过搅拌杆和搅拌叶的设置，达到了对水和消毒液进行搅拌，使两者有效的混合和消毒彻底的效果，通过第一水泵的设置，达到了抽取消毒箱内腔消毒后的水排放至加热箱内腔的效果，通过第二水泵和连接管的设置，达到了抽取消毒液箱内腔的消毒液排放至消毒箱内腔进行消毒的效果。
权利要求书

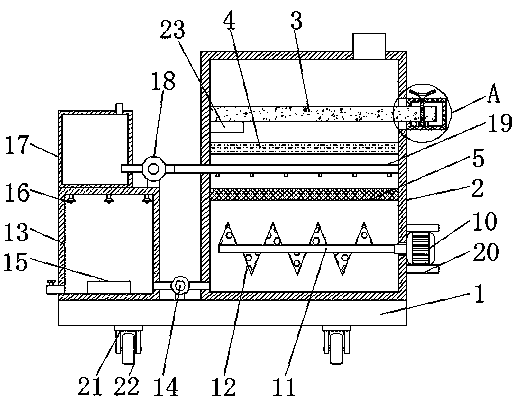

1.一种家庭用污水处理装置，包括底座(1)，其特征在于：所述底座(1)顶部的右侧固定连接有消毒箱(2)，所述消毒箱(2)的内腔从上至下依次设置有过滤板(3)、活性炭吸附层(4)和砂石过滤版(5)，所述消毒箱(2)右侧的顶部活动连接有密封箱(6)，所述过滤板(3)的右端贯穿消毒箱(2)和密封箱(6)并延伸至密封箱(6)的内腔，所述密封箱(6)部固定连接有螺纹块(9)，所述过滤板(3)和螺纹块(9)的表面均开设有螺纹孔(7)，所述密封箱(6)的顶部设置有螺栓(8)，所述螺栓(8)与螺纹孔(7)螺纹连接，所述螺栓(8)的底部贯穿密封箱(6)和螺纹孔(7)并延伸至螺纹块(9)的内腔，所述消毒箱(2)右侧的底部固定连接有电机(10)，所述电机(10)的输出端贯穿消毒箱(2)并延伸至消毒箱(2)的内腔，所述电机(10)的输出端固定连接有搅拌杆(11)，所述搅拌杆(11)的表面固定连接有搅拌叶(12)，所述底座(1)顶部的左侧固定连接有加热箱(13)，所述底座(1)的顶部固定连接有第一水泵(14)，所述第一水泵(14)的进水管与消毒箱(2)左侧的底部连通，所述第一水泵(14)的出水管与加热箱(13)右侧的底部连通，所述加热箱(13)内腔的底部设置有加热块(15)，所述加热箱(13)内腔的顶部固定连接有紫外线消毒灯(16)，所述加热箱(13)顶部的左侧固定连接有消毒液箱(17)，所述加热箱(13)顶部的右侧固定连接有第二水泵(18)，所述第二水泵(18)的出水管连通有连接管(19)，所述连接管(19)的右端贯穿消毒箱(2)并延伸至消毒箱(2)的内腔。
2.根据权利要求1所述的一种家庭用污水处理装置，其特征在于：所述电机(10)的顶部与底部均固定连接有减震垫(20)，所述减震垫(20)的左侧与消毒箱(2)右侧的底部固定连接。
3.根据权利要求1所述的一种家庭用污水处理装置，其特征在于：所述底座(1)底部的两侧均固定连接有支架(21)，所述支架(21)的底部通过转轴活动连接有滚轮(22)。
4.根据权利要求1所述的一种家庭用污水处理装置，其特征在于：所述消毒箱(2)内腔右侧的顶部固定连接有支撑板(23)，所述支撑板(23)与过滤板(3)底部的左侧活动连接。
5.根据权利要求1所述的一种家庭用污水处理装置，其特征在于：所述螺栓(8)的两侧固定连接有固定杆(24)，所述固定杆(24)的表面设置有防滑纹。
说明书
一种家庭用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种家庭用污水处理装置。
背景技术
生活污水的污染越来越引起人们的重视，随着人们生活水平的提高，用水量逐年增加，污水排放量也逐年增大，造成的水体污染不容忽视，特别是农村分散式居住的家庭，集中处理存在一定困难，生活污水随意排放，严重污染了农村的生态环境，直接威胁广大人民群众的身体健康以及农村的经济发展，现有的家庭用污水处理装置大多都是进行简单的消毒排放的，这样不仅消毒不彻底且浪费水资源，不利于节约用水。
实用新型内容
本实用新型的目的在于提供一种家庭用污水处理装置，具备消毒彻底且可循环使用的优点，解决了现有的家庭用污水处理装置大多都是进行简单的消毒排放的，这样不仅消毒不彻底且浪费水资源，不利于节约用水的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家庭用污水处理装置，包括底座，所述底座顶部的右侧固定连接有消毒箱，所述消毒箱的内腔从上至下依次设置有过滤板、活性炭吸附层和砂石过滤版，所述消毒箱右侧的顶部活动连接有密封箱，所述过滤板的右端贯穿消毒箱和密封箱并延伸至密封箱的内腔，所述密封箱部固定连接有螺纹块，所述过滤板和螺纹块的表面均开设有螺纹孔，所述密封箱的顶部设置有螺栓，所述螺栓与螺纹孔螺纹连接，所述螺栓的底部贯穿密封箱和螺纹孔并延伸至螺纹块的内腔，所述消毒箱右侧的底部固定连接有电机，所述电机的输出端贯穿消毒箱并延伸至消毒箱的内腔，所述电机的输出端固定连接有搅拌杆，所述搅拌杆的表面固定连接有搅拌叶，所述底座顶部的左侧固定连接有加热箱，所述底座的顶部固定连接有第一水泵，所述第一水泵的进水管与消毒箱左侧的底部连通，所述第一水泵的出水管与加热箱右侧的底部连通，所述加热箱内腔的底部设置有加热块，所述加热箱内腔的顶部固定连接有紫外线消毒灯，所述加热箱顶部的左侧固定连接有消毒液箱，所述加热箱顶部的右侧固定连接有第二水泵，所述第二水泵的出水管连通有连接管，所述连接管的右端贯穿消毒箱并延伸至消毒箱的内腔。
优选的，所述电机的顶部与底部均固定连接有减震垫，所述减震垫的左侧与消毒箱右侧的底部固定连接。
优选的，所述底座底部的两侧均固定连接有支架，所述支架的底部通过转轴活动连接有滚轮。
优选的，所述消毒箱内腔右侧的顶部固定连接有支撑板，所述支撑板与过滤板底部的左侧活动连接。
优选的，所述螺栓的两侧固定连接有固定杆，所述固定杆的表面设置有防滑纹。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过过滤板的设置，达到了对家庭污水中一些较大的杂质进行过滤的效果，通过螺纹孔、螺栓和螺纹块的设置，达到了便于使用者对过滤板进行拆卸的效果，通过电机的设置，达到了带动搅拌杆和搅拌叶进行转动的效果，通过搅拌杆和搅拌叶的设置，达到了对水和消毒液进行搅拌，使两者有效的混合和消毒彻底的效果，通过第一水泵的设置，达到了抽取消毒箱内腔消毒后的水排放至加热箱内腔的效果，通过加热块和紫外线消毒灯的设置，达到了加热块对水进行高温消毒，紫外线消毒灯对水进行紫外线照射消毒的效果，通过第二水泵和连接管的设置，达到了抽取消毒液箱内腔的消毒液排放至消毒箱内腔进行消毒的效果。
2、本实用新型通过减震垫的设置，达到了电机在工作时减少震动，延长电机使用寿命的效果，通过支架和滚轮的设置，达到了便于使用者对本装置进行移动的效果，通过支撑板的设置，达到了对过滤板进行支撑的效果，通过固定杆的设置，达到了便于使用者对螺栓进行转动拆卸过滤板的效果。
