申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F9/12
摘要
本实用新型公开了一种能够回收铁磁性物质的污水处理装置，包括箱体，箱体内腔两侧的上端均固定连接有固定板，且固定板的上表面放置有过滤网，过滤网的右侧固定连接有把手，箱体内腔的前后两端均固定连接有长杆，长杆的外表面开设有滑槽。本实用新型在箱体内腔两侧的上端均固定连接有固定板，且固定板的上表面放置有过滤网，同时在过滤网的右侧固定连接有把手，可实现对过滤网进行拆卸，有效的延长了过滤网的使用寿命，在长杆的外表面开设有滑槽，并通过滑动器、电动伸缩杆和毛刷的作用，可对电磁板上的铁磁物质进行有效清除，解决了现有的处理装置无法对污水中的铁磁性物质进行有效的回收，从而造成资源浪费的问题。
权利要求书

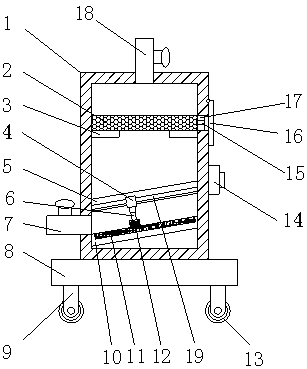

1.一种能够回收铁磁性物质的污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)内腔两侧的上端均固定连接有固定板(3)，且固定板(3)的上表面放置有过滤网(2)，所述过滤网(2)的右侧固定连接有把手(15)，所述箱体(1)内腔的前后两端均固定连接有长杆(5)，所述长杆(5)的外表面开设有滑槽(19)，所述滑槽(19)的内表面滑动连接有滑动器(4)，所述滑动器(4)的底部固定连接有电动伸缩杆(6)，所述电动伸缩杆(6)的底部固定连接有毛刷(12)，所述箱体(1)的内腔且位于长杆(5)的下端固定连接有引流板(10)，所述引流板(10)的顶部嵌设有电磁板(11)，所述箱体(1)内表面的右侧且位于固定板(3)顶部的对应位置开设有通孔(17)，所述箱体(1)右侧的上端且位于通孔(17)的顶部通过合页活动连接有盖板(16)，所述箱体(1)底部的中端固定连接有底板(8)，所述底板(8)底部的四周均固定连接有支撑腿(9)，所述支撑腿(9)的底部活动安装有滚轮(13)。
2.根据权利要求1所述的一种能够回收铁磁性物质的污水处理装置，其特征在于：所述箱体(1)顶部的中端与箱体(1)左侧的下端分别开设有出料口(7)和进料口(18)，且出料口(7)和进料口(18)的内表面均活动安装有阀门。
3.根据权利要求1所述的一种能够回收铁磁性物质的污水处理装置，其特征在于：所述箱体(1)右侧的中端固定连接有控制器(14)，且控制器(14)的外表面从前向后依次固定连接有滑动控制按键(141)、伸缩控制按键(142)和电磁板开关(143)。
4.根据权利要求1所述的一种能够回收铁磁性物质的污水处理装置，其特征在于：所述箱体(1)的正表面设置有观察窗，且观察窗的外表面设置有刻度尺。
说明书
一种能够回收铁磁性物质的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种能够回收铁磁性物质的污水处理装置。
背景技术
污水通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，通常污水中会带有大量的铁磁性物质，而现有的处理装置无法对污水中的铁磁性物质进行有效的回收，从而造成资源的浪费，为此，我们提出一种能够回收铁磁性物质的污水处理装置。
实用新型内容
本实用新型的目的在于提供一种能够回收铁磁性物质的污水处理装置，具备可对污水中的铁磁性物质进行有效回收的优点，解决了现有的处理装置无法对污水中的铁磁性物质进行有效的回收，从而造成资源浪费的问题。
为实现上述目的，本实用新型提供如下技术方案：一种能够回收铁磁性物质的污水处理装置，包括箱体，所述箱体内腔两侧的上端均固定连接有固定板，且固定板的上表面放置有过滤网，所述过滤网的右侧固定连接有把手，所述箱体内腔的前后两端均固定连接有长杆，所述长杆的外表面开设有滑槽，所述滑槽的内表面滑动连接有滑动器，所述滑动器的底部固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有毛刷，所述箱体的内腔且位于长杆的下端固定连接有引流板，所述引流板的顶部嵌设有电磁板，所述箱体内表面的右侧且位于固定板顶部的对应位置开设有通孔，所述箱体右侧的上端且位于通孔的顶部通过合页活动连接有盖板，所述箱体底部的中端固定连接有底板，所述底板底部的四周均固定连接有支撑腿，所述支撑腿的底部活动安装有滚轮。
优选的，所述箱体顶部的中端与箱体左侧的下端分别开设有出料口和进料口，且出料口和进料口的内表面均活动安装有阀门。
优选的，所述箱体右侧的中端固定连接有控制器，且控制器的外表面从前向后依次固定连接有滑动控制按键、伸缩控制按键和电磁板开关。
优选的，所述箱体的正表面设置有观察窗，且观察窗的外表面设置有刻度尺。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型在箱体内腔两侧的上端均固定连接有固定板，且固定板的上表面放置有过滤网，同时在过滤网的右侧固定连接有把手，可实现对过滤网进行拆卸，有效的延长了过滤网的使用寿命，在长杆的外表面开设有滑槽，并通过滑动器、电动伸缩杆和毛刷的作用，可对电磁板上的铁磁物质进行有效清除，解决了现有的处理装置无法对污水中的铁磁性物质进行有效的回收，从而造成资源浪费的问题。
2、本实用新型在箱体底部的中端固定连接有底板，并在底板底部的四周均固定连接有支撑腿，且支撑腿的底部活动安装有滚轮，可实现对本装置移动，给人们的使用带来了极大的便利。
