申请日2018.03.20
公开(公告)日2018.10.12
IPC分类号E03F5/00
摘要
本实用新型提供一种可调节预埋积水处理器的底座，包括底座本体，在底座本体外边缘设有第一固定脚、第二固定脚、第三固定脚和第四固定脚，所述的第一固定脚、第二固定脚、第三固定脚和第四固定脚相互之间互呈90°，在第一固定脚与第二固定脚之间设有第一连接件，在第二固定脚与第三固定脚之间设有第二连接件，第一连接件、第二连接件结构相同，且关于底座本体中心轴对称设置，在第三固定脚与第四固定脚之间设有第三连接件，在第四固定脚与第一固定脚之间设有第四连接件，第三连接件、第四连接件结构相同。本实用新型的有益效果是在底座外边缘设置的四个连接件，便于每个积水处理器相互之间连接，可通过底座来固定每个积水处理器。
权利要求书
1.一种可调节预埋积水处理器的底座，其特征在于：包括底座本体，在底座本体外边缘设有第一固定脚、第二固定脚、第三固定脚和第四固定脚，所述的第一固定脚、第二固定脚、第三固定脚和第四固定脚相互之间互呈90°，在第一固定脚与第二固定脚之间设有第一连接件，在第二固定脚与第三固定脚之间设有第二连接件，第一连接件、第二连接件结构相同，且关于底座本体中心轴对称设置，
所述的第一连接件包括主连接脚，主连接脚的一端固定在底座本体的外边缘，所述的主连接脚的一侧端设有两个主凹槽，在每个主凹槽内壁上对称设有主凸起，
在第三固定脚与第四固定脚之间设有第三连接件，在第四固定脚与第一固定脚之间设有第四连接件，第三连接件、第四连接件结构相同，且关于底座本体中心轴对称设置，所述的第三连接件包括副连接脚，副连接脚的一端固定在底座本体的外边缘，所述的副连接脚的一侧端设有两个副凸台，且副凸台与主凹槽相配合设置，在每个副凸台外壁上对称设有与主凸起相配合的副卡槽。
2.根据权利要求1所述的一种可调节预埋积水处理器的底座，其特征在于：固定脚上均设有安装固定孔。
3.根据权利要求1所述的一种可调节预埋积水处理器的底座，其特征在于：所述的主连接脚上设有主圆孔。
4.根据权利要求1所述的一种可调节预埋积水处理器的底座，其特征在于：所述的副连接脚上设有副圆孔。
5.根据权利要求1所述的一种可调节预埋积水处理器的底座，其特征在于：所述的底座本体与每个固定脚、连接件均为一体结构。
6.根据权利要求1所述的一种可调节预埋积水处理器的底座，其特征在于：每个主凸起为软橡胶材质，副卡槽内填充有弹性物质。
7.根据权利要求6所述的一种可调节预埋积水处理器的底座，其特征在于：所述的弹性物质为橡胶。
说明书
一种可调节预埋积水处理器的底座
技术领域
本实用新型属于下水管道用连接件技术领域，尤其是涉及一种可调节预埋积水处理器的底座。
背景技术

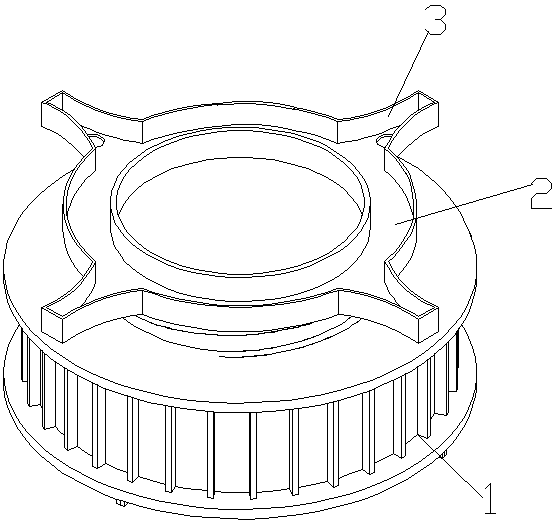

现代房屋建筑一般离不开排水管道，在房屋的楼层之间需要预留出安装排水管的空间和位置。现有技术中，排水管道给水处理器使用较为普遍，但还存在诸多不足：如图1所示，积水处理器包括本体1和底座2，底座2与下接管口底部位于同一水平面，底座2上设有四个加强型的固定脚本体3，提高了底座在安装过程中稳定性，但由于房屋的楼层之间管道排布多样性，往往在安装时，多个积水处理器之间需要配合使用，现有的底座结构容易使得多个积水处理器之间出现移动，不便于布管和管道的安装，给实际操作带来不便。
实用新型内容
本实用新型的目的是提供一种可调节预埋积水处理器的底座，可通过底座来固定每个积水处理器，提高布管和管道的安装效率，尤其适合用于楼层等预埋下水管道之间的连接件上。
本实用新型的技术方案是：一种可调节预埋积水处理器的底座，包括底座本体，在底座本体外边缘设有第一固定脚、第二固定脚、第三固定脚和第四固定脚，所述的第一固定脚、第二固定脚、第三固定脚和第四固定脚相互之间互呈90°，在第一固定脚与第二固定脚之间设有第一连接件，在第二固定脚与第三固定脚之间设有第二连接件，第一连接件、第二连接件结构相同，且关于底座本体中心轴对称设置，
所述的第一连接件包括主连接脚，主连接脚的一端固定在底座本体的外边缘，所述的主连接脚的一侧端设有两个主凹槽，在每个主凹槽内壁上对称设有主凸起，
在第三固定脚与第四固定脚之间设有第三连接件，在第四固定脚与第一固定脚之间设有第四连接件，第三连接件、第四连接件结构相同，且关于底座本体中心轴对称设置，所述的第三连接件包括副连接脚，副连接脚的一端固定在底座本体的外边缘，所述的副连接脚的一侧端设有两个副凸台，且副凸台与主凹槽相配合设置，在每个副凸台外壁上对称设有与主凸起相配合的副卡槽。
进一步，固定脚上均设有安装固定孔，便于将底座固定在安装场所。
进一步，所述的主连接脚上设有主圆孔，该主圆孔用于固定在安装场所等。
进一步，所述的副连接脚上设有副圆孔，该副圆孔用于固定在安装场所等。
进一步，所述的底座本体与每个固定脚、连接件均为一体结构。
进一步，每个主凸起为软橡胶材质，副卡槽内填充有弹性物质。
进一步，所述的弹性物质为橡胶。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，在底座外边缘设置的四个连接件，便于每个积水处理器相互之间连接，可通过底座来固定每个积水处理器，更加方便。
