申请日2018.04.18
公开(公告)日2018.11.13
IPC分类号G01N1/16
摘要
本发明公开了一种污水采样装置，包括第一连接板、干燥片、取样罐、顶柱槽口、储水池和把手，所述第一连接板上表面贴覆有干燥片，所述取样罐底部开设有顶柱槽口，所述储水池两侧均设置有把手，本发明结构科学合理，使用安全方便，设置了伸缩架和取样罐，通过伸缩架伸长长度，使用多个取样罐能采取距离污水池池边不同距离的水样，保证取样罐能采取不同位置的污水更有利于污水成分研究数据处理;设置了牵引绳和限位杆，通过转动安装轴，使得绕线转盘转动放线，限位杆受到取样罐重力作用向下移动，使得取样罐能根据绕线转盘的放线长度采集同一深度不同位置的污水样本，便于污水成分数据的研究处理。
权利要求书

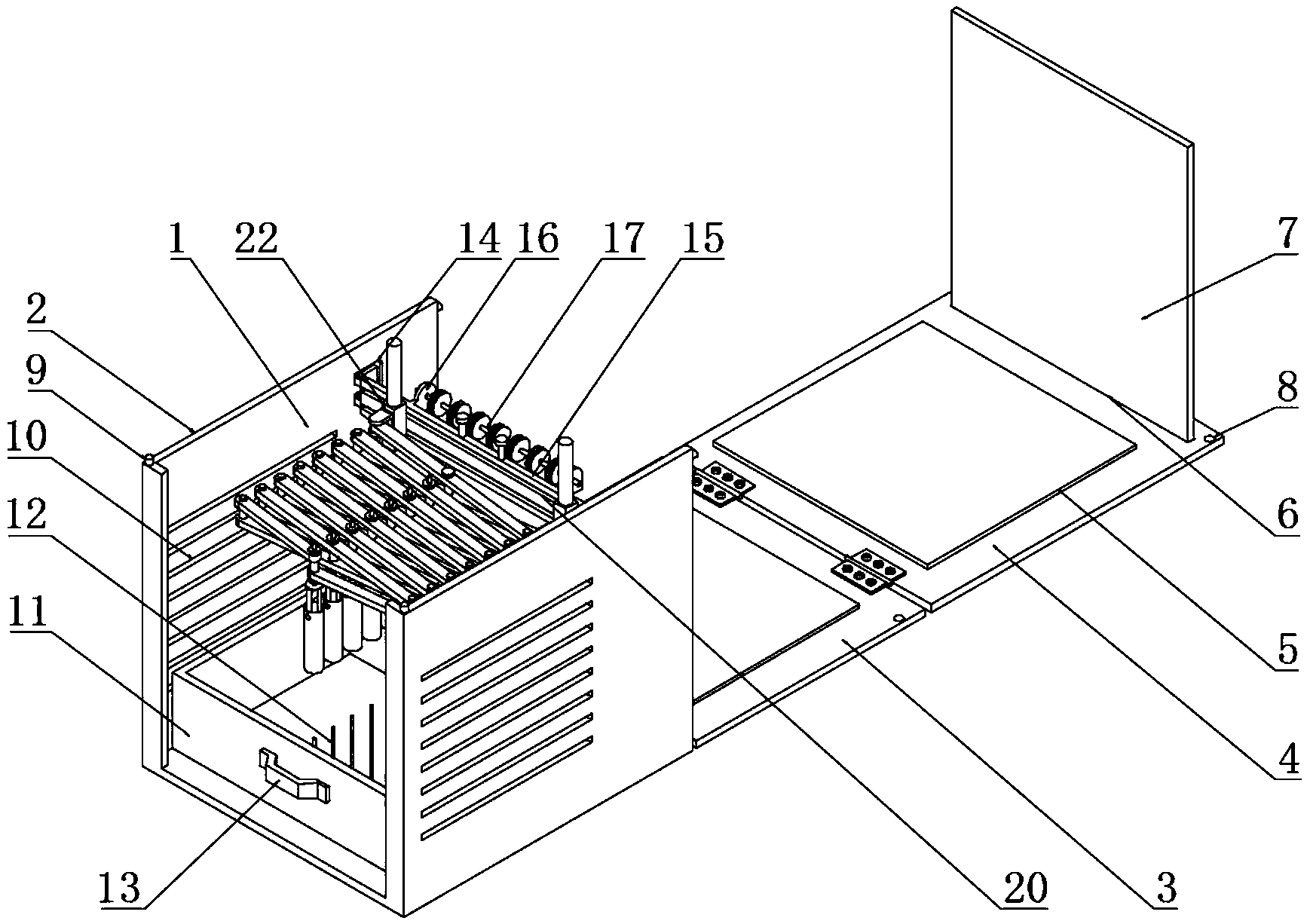

1.一种污水采样装置，包括装置本体(1)、主箱体(2)、第一连接板(3)、第二连接板(4)、干燥片(5)、插板槽(6)、插板(7)、安装孔(8)、安装凸块(9)、百叶窗口(10)、储水池(11)、顶柱(12)、把手(13)、第一移动槽(14)、滑板(15)、安装片(16)、安装轴(17)、绕线转盘(18)、O型圈(19)、第二移动槽(20)、第一移动凸块(21)、滑块(22)、第二移动凸块(23)、握杆(24)、双耳环安装件(25)、伸缩架(26)、固定杆(27)、通线孔(28)、限位杆(29)、安装盘(30)、安装杆(31)、取样罐(32)、进水口(33)、固定板(34)、密封弹簧(35)、橡胶塞(36)、顶柱槽口(37)、挡线杆(38)和牵引绳(39)，其特征在于：所述装置本体(1)中部设置有主箱体(2)，所述主箱体(2)底部通过合页安装有第一连接板(3)，所述第一连接板(3)一侧通过合页安装有第二连接板(4)，所述第一连接板(3)和第二连接板(4)上表面均贴覆有干燥片(5)，所述第二连接板(4)一侧开设有插板槽(6)，所述插板槽(6)中部安装有插板(7)，所述第一连接板(3)和第二连接板(4)一侧开设有安装孔(8)，所述主箱体(2)上部开设有安装凸块(9)，所述主箱体(2)侧壁开设有百叶窗口(10)，所述主箱体(2)底部安装有储水池(11)，所述储水池(11)内部底部开设有顶柱(12)，所述储水池(11)两侧均安装有把手(13)，所述主箱体(2)侧壁内表面开设有第一移动槽(14)，所述主箱体(2)上部通过第一移动槽(14)安装有滑板(15)，所述滑板(15)对应第一移动槽(14)位置处开设有第一移动凸块(21)，所述滑板(15)一侧安装有安装片(16)，所述安装片(16)中部安装有安装轴(17)，所述安装轴(17)中部安装有绕线转盘(18)，所述安装轴(17)安装在安装片(16)内部位置处安装有O型圈(19)，所述滑板(15)顶部开设有挡线杆(38)，所述滑板(15)一侧开设有第二移动槽(20)，所述滑板(15)一侧安装有滑块(22)，所述滑块(22)对应第二移动槽(20)位置处开设有第二移动凸块(23)，所述滑块(22)顶部设置有握杆(24)，所述滑块(22)一侧安装有双耳环安装件(25)，所述双耳环安装件(25)一侧安装有伸缩架(26)，所述伸缩架(26)中部安装有固定杆(27)，所述固定杆(27)中部开设有通线孔(28)，所述通线孔(28)中部安装有限位杆(29)，所述限位杆(29)顶部安装有牵引绳(39)，所述限位杆(29)底部焊接有安装盘(30)，所述安装板(30)底部安装有安装杆(31)，所述安装杆(31)下方安装有取样罐(32)，所述取样罐(32)上部开设有进水口(33)，所述取样罐(32)内部下部开设有固定板(34)，所述固定板(34)下方安装有密封弹簧(35)，所述密封弹簧(35)底部安装有橡胶塞(36)，所述取样罐(32)底部对应橡胶塞(36)位置处开设有顶柱槽口(37)。
2.根据权利要求1所述的一种污水采样装置，其特征在于，所述牵引绳(19)一端和限位杆(29)固定连接，所述牵引绳(19)另一端和绕线转盘(18)固定连接。
3.根据权利要求1所述的一种污水采样装置，其特征在于，所述第一移动凸块(21)和第二移动凸块(22)的数量均设置为两个。
4.根据权利要求1所述的一种污水采样装置，其特征在于，所述限位杆(29)的外直径和通线孔(28)的内直径相契合。
5.根据权利要求1所述的一种污水采样装置，其特征在于，所述百叶窗口(10)内部安装有防水透气膜。
6.根据权利要求1所述的一种污水采样装置，其特征在于，所述主箱体(2)一侧开设有挡板。
7.根据权利要求1所述的一种污水采样装置，其特征在于，所述握杆(24)表面开设有防滑纹。
8.根据权利要求1所述的一种污水采样装置，其特征在于，所述安装凸块(9)的外直径和安装孔(8)的内直径相契合。
9.根据权利要求1所述的一种污水采样装置，其特征在于，所述干燥片(5)通过防水透气胶粘贴在第一连接板(3)和第二连接板(4)表面。
说明书
一种污水采样装置
技术领域
本发明涉及环境工程技术领域，具体为一种污水采样装置。
背景技术
随着工业的快速发展，各种类型的工厂在延河流域建立，在工厂伸长中通常会产生较多的污水，工厂污水如果直接排放到河流中容易造成环境的污染和生态破坏，因此关于工厂的污水处理被大众和国家所关注重视，在污水治理和相关学科对污水成分研究时，通常会去污水现场采集污水样本，将采集后的污水样本运送到实验室进行分析和研究，目前市场上的污水采样装置多是采用取样罐和水泵水管，将污水通过水泵抽取到取样罐中，但是现有的采样罐和水泵体积较大，搬运不方便，取样采集过重中还需要携带电力设备驱动水泵，不利于研究人员快速的取样，现有的污水水源中各位置的污染成分以及污染密度并不相同，而现有的采样罐在使用时一次只能采样同一位置同一深度的污水水样，需要采集不同位置不同深度的污水水样时需要多次移动沉重的水泵和采集罐装置，其使用效率较低。
发明内容
本发明提供一种污水采样装置，可以有效解决上述背景技术中提出目前市场上的污水采样装置多是采用取样罐和水泵水管，将污水通过水泵抽取到取样罐中，但是现有的采样罐和水泵体积较大，搬运不方便，取样采集过重中还需要携带电力设备驱动水泵，不利于研究人员快速的取样，现有的污水水源中各位置的污染成分以及污染密度并不相同，而现有的采样罐在使用时一次只能采样同一位置同一深度的污水水样，需要采集不同位置不同深度的污水水样时需要多次移动沉重的水泵和采集罐装置，其使用效率较低的问题。
为实现上述目的，本发明提供如下技术方案：一种污水采样装置，包括装置本体、主箱体、第一连接板、第二连接板、干燥片、插板槽、插板、安装孔、安装凸块、百叶窗口、储水池、顶柱、把手、第一移动槽、滑板、安装片、安装轴、绕线转盘、O型圈、第二移动槽、第一移动凸块、滑块、第二移动凸块、握杆、双耳环安装件、伸缩架、固定杆、通线孔、限位杆、安装盘、安装杆、取样罐、进水口、固定板、密封弹簧、橡胶塞、顶柱槽口、挡线杆和牵引绳，所述装置本体中部设置有主箱体，所述主箱体底部通过合页安装有第一连接板，所述第一连接板一侧通过合页安装有第二连接板，所述第一连接板和第二连接板上表面均贴覆有干燥片，所述第二连接板一侧开设有插板槽，所述插板槽中部安装有插板，所述第一连接板和第二连接板一侧开设有安装孔，所述主箱体上部开设有安装凸块，所述主箱体侧壁开设有百叶窗口，所述主箱体底部安装有储水池，所述储水池内部底部开设有顶柱，所述储水池两侧均安装有把手，所述主箱体侧壁内表面开设有第一移动槽，所述主箱体上部通过第一移动槽安装有滑板，所述滑板对应第一移动槽位置处开设有第一移动凸块，所述滑板一侧安装有安装片，所述安装片中部安装有安装轴，所述安装轴中部安装有绕线转盘，所述安装轴安装在安装片内部位置处安装有O型圈，所述滑板顶部开设有挡线杆，所述滑板一侧开设有第二移动槽，所述滑板一侧安装有滑块，所述滑块对应第二移动槽位置处开设有第二移动凸块，所述滑块顶部设置有握杆，所述滑块一侧安装有双耳环安装件，所述双耳环安装件一侧安装有伸缩架，所述伸缩架中部安装有固定杆，所述固定杆中部开设有通线孔，所述通线孔中部安装有限位杆，所述限位杆顶部安装有牵引绳，所述限位杆底部焊接有安装盘，所述安装板底部安装有安装杆，所述安装杆下方安装有取样罐，所述取样罐上部开设有进水口，所述取样罐内部下部开设有固定板，所述固定板下方安装有密封弹簧，所述密封弹簧底部安装有橡胶塞，所述取样罐底部对应橡胶塞位置处开设有顶柱槽口。
优选的，所述牵引绳一端和限位杆固定连接，所述牵引绳另一端和绕线转盘固定连接。
优选的，所述第一移动凸块和第二移动凸块的数量均设置为两个。
优选的，所述限位杆的外直径和通线孔的内直径相契合。
优选的，所述百叶窗口内部安装有防水透气膜。
优选的，所述主箱体一侧开设有挡板。
优选的，所述握杆表面开设有防滑纹。
优选的，所述安装凸块的外直径和安装孔的内直径相契合。
优选的，所述干燥片通过防水透气胶粘贴在第一连接板和第二连接板表面。
与现有技术相比，本发明的有益效果：本发明结构科学合理，使用安全方便，本发明结构科学合理，使用安全方便，设置了伸缩架和取样罐，通过伸缩架伸长长度，使用多个取样罐能采取距离污水池池边不同距离的水样，保证取样罐能采取不同位置的污水更有利于污水成分研究数据处理;设置了牵引绳和限位杆，通过转动安装轴，使得绕线转盘转动放线，限位杆受到取样罐重力作用向下移动，使得取样罐能根据绕线转盘的放线长度采集同一深度不同位置的污水样本，便于污水成分数据的研究处理;设置了主箱体和插板，便于装置本体的安装收纳，保证在不使用时能有效的将装置本体收纳;设置了干燥片和百叶窗口，保证收纳不使用时装置本体内部构件受潮损坏;设置了顶柱和密封弹簧，通过顶柱顶住橡胶塞，使得密封弹簧收缩，保证取样罐内部的水通过顶柱槽口流入到储水池内部，便于收集采样的污水;设置了握杆和滑块，便于伸缩架伸长;设置了滑板和第一移动槽，便于滑板的高度的改变，能有效将取样罐浸没在污水内取水;设置了安装孔和安装凸块，便于第一连接板和第二连接板安装到主箱体的上部;设置了把手，便于储水池的搬运;设置了O型圈，增加了安装轴和安装片之间的摩擦力，避免限位杆直接拉动安装轴转动;设置了挡线杆，便于集中牵引绳，保证牵引绳有序稳定的和限位杆连接;设置了安装杆和安装盘，便于取样罐的安装，同时避免取样罐装满水后晃动。
