申请日2018.03.20
公开(公告)日2018.10.19
IPC分类号G01N21/01
摘要
本实用新型公开了一种污泥检测显微镜自动点滴机构，包括支架、滑台底板、第一直线导轨、第一水平滑台和滴管，所述支架上设置有所述滑台底板，所述第一直线导轨设置在滑台底板上，第一直线导轨和所述第一水平滑台滑动配合，第一水平滑台连接第一动力气缸，第一水平滑台上设置有所述滴管，滴管底端设有滴嘴。本实用新型提供一种污泥检测显微镜自动点滴机构，提高污泥显微镜检测工作效率。
权利要求书
1.污泥检测显微镜自动点滴机构，其特征在于，包括支架、滑台底板、第一直线导轨、第一水平滑台和滴管，所述支架上设置有所述滑台底板，所述第一直线导轨设置在滑台底板上，第一直线导轨和所述第一水平滑台滑动配合，第一水平滑台连接第一动力气缸，第一水平滑台上设置有所述滴管，滴管底端设有滴嘴。
2.如权利要求1所述污泥检测显微镜自动点滴机构，其特征在于，所述第一直线导轨有上导轨和下导轨，上导轨和下导轨相互平行。
3.如权利要求2所述污泥检测显微镜自动点滴机构，其特征在于，所述第一水平滑台通过连接板配合连接所述第一动力气缸，第一动力气缸通过固定螺母固定在所述滑台底板上。
4.如权利要求3所述污泥检测显微镜自动点滴机构，其特征在于，所述第一动力气缸位于所述上导轨和下导轨之间，第一动力气缸伸缩方向平行于第一直线导轨。
5.如权利要求1至4中任一项所述污泥检测显微镜自动点滴机构，其特征在于，所述滴管上设置有与其连通的电磁阀，电磁阀位于所述滴嘴上方，滴管顶部设置有开口。
6.如权利要求1至4中任一项所述污泥检测显微镜自动点滴机构，其特征在于，所述第一动力气缸伸展方向与滴管沿滴嘴方向组成一个锐角。
7.如权利要求1至4中任一项所述污泥检测显微镜自动点滴机构，其特征在于，所述滴嘴为圆锥形，滴嘴尖端设有开口。
8.如权利要求1至4中任一项所述污泥检测显微镜自动点滴机构，其特征在于，所述第一直线导轨向所述第一动力气缸伸展方向延长。
说明书

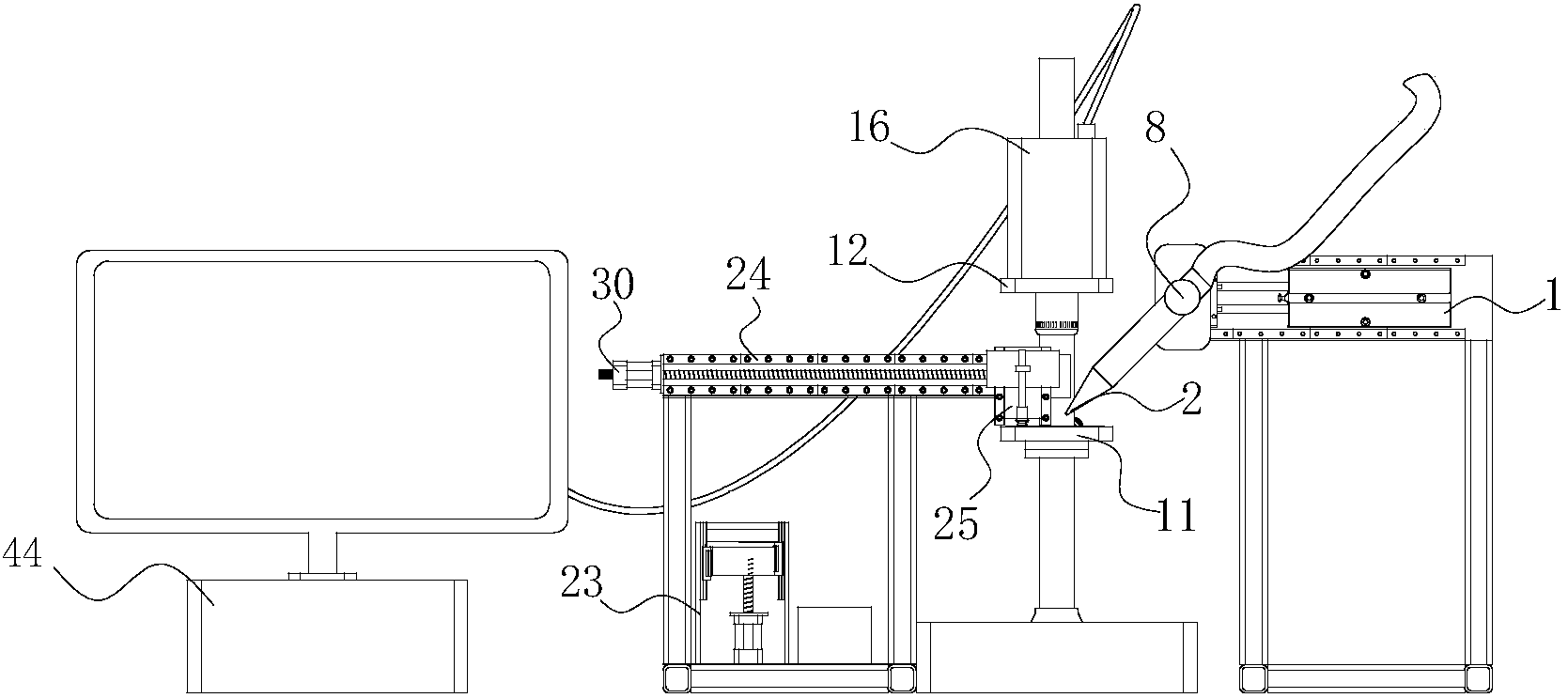

污泥检测显微镜自动点滴机构
技术领域
本实用新型涉及污泥检测领域，特别是一种污泥检测显微镜自动点滴机构。
背景技术
传统的污泥膨胀检测需要专业人员到现场进行采样分析，手工的操作和监视，通过显微镜下人工计数的方法研究丝状菌特征、估算丝状菌含量，整个过程十分枯燥、耗时，而且分析结果受主观影响较大，导致对系统的意外事件反应较慢，而且无法对水质变化做出反应调整，从而限制了污水处理的稳定性和处理质量。现有市场上的污泥检测显微镜主要是手动滴液，仪器的自动化程度低，工作效率也较低。
发明内容
本实用新型的目的在于提供一种污泥检测显微镜自动点滴机构，提高污泥显微镜检测工作效率。
其技术方案如下：
污泥检测显微镜自动点滴机构，包括支架、滑台底板、第一直线导轨、第一水平滑台和滴管，所述支架上设置有所述滑台底板，所述第一直线导轨设置在滑台底板上，第一直线导轨和所述第一水平滑台滑动配合，第一水平滑台连接第一动力气缸，第一水平滑台上设置有所述滴管，滴管底端设有滴嘴。
所述第一直线导轨有上导轨和下导轨，上导轨和下导轨相互平行。
所述第一水平滑台通过连接板配合连接所述第一动力气缸，第一动力气缸通过固定螺母固定在所述滑台底板上。
所述第一动力气缸位于所述上导轨和下导轨之间，第一动力气缸伸缩方向平行于第一直线导轨。
所述滴管上设置有与其连通的电磁阀，电磁阀位于所述滴嘴上方，滴管顶部设置有开口。
所述第一动力气缸伸展方向与滴管沿滴嘴方向组成一个锐角。
所述滴嘴为圆锥形，滴嘴尖端设有开口。
所述第一直线导轨向所述第一动力气缸伸展方向延长。
下面对本实用新型的优点或原理进行说明：
1、污泥检测显微镜自动点滴机构，主要包括支架、滑台底板、第一直线导轨、第一水平滑台和滴管，结构简单;第一水平滑台在第一动力气缸伸缩下作水平移动，同时带动所连滴嘴水平移动;在滴管中加入待检测样品，通过电磁阀控制点滴，实现自动化点滴作业;本显微镜自动点滴机构结构简单，效率高，能实现自动化点滴操作。
2、上导轨和下导轨相互平行，使得第一水平滑台能在第一直线导轨上滑动。
3、所述第一水平滑台通过连接板配合连接所述第一动力气缸，第一动力气缸通过固定螺母固定在所述滑台底板上。
4、第一动力气缸伸缩方向平行于第一直线导轨，实现第一水平滑台自动化水平移动。
5、电磁阀位于所述滴嘴上方，通过电磁阀控制点滴，实现自动化点滴作业。
6、所述第一动力气缸伸展方向与滴管沿滴嘴方向组成一个锐角，方便滴嘴移动到实验载片位。
7、所述滴嘴为圆锥形，滴嘴尖端设有开口，方便滴嘴滴液。
8、所述第一直线导轨向所述第一动力气缸伸展方向延长，方便滴嘴移动到实验载片位。
