申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F1/00; B08B9/087
摘要
本实用新型公开了一种便于清洗的园林污水处理装置，包括污水处理箱和盖板，所述污水处理箱的左侧从上到下依次开设有进水口和排污口，所述污水处理箱内腔的底部开设有沉淀槽，所述沉淀槽与排污口固定连接，所述污水处理箱的右侧从上到下依次开设有注药口和出水口，所述出水口位于沉淀槽的上端，所述污水处理箱内腔左侧的上部且位于进水口的上端开设有凹槽，所述凹槽的内腔与盖板的一端活动连接。本实用新型通过机箱、电机、电动伸缩杆、木板、控制器、电动伸缩杆开关、电机开关和清洁皮套相互配合，解决了现在的污水处理装置清洗起来很不方便，导致脏污长时间附着在装置内对装置进行腐蚀，减少装置的使用寿命的问题。
权利要求书

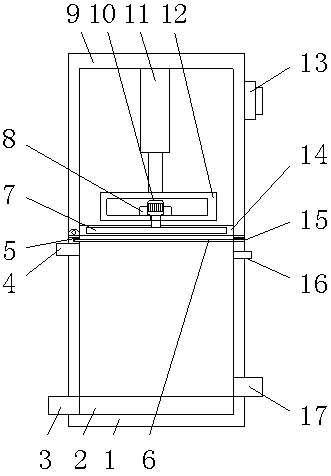

1.一种便于清洗的园林污水处理装置，包括污水处理箱(1)和盖板(6)，其特征在于：所述污水处理箱(1)的左侧从上到下依次开设有进水口(4)和排污口(3)，所述污水处理箱(1)内腔的底部开设有沉淀槽(2)，所述沉淀槽(2)与排污口(3)固定连接，所述污水处理箱(1)的右侧从上到下依次开设有注药口(16)和出水口(17)，所述出水口(17)位于沉淀槽(2)的上端，所述污水处理箱(1)内腔左侧的上部且位于进水口(4)的上端开设有凹槽(5)，所述凹槽(5)的内腔与盖板(6)的一端活动连接，所述污水处理箱(1)的顶部通过合页活动连接有机箱(9)，所述机箱(9)内腔顶部的中端固定连接有电动伸缩杆(11)，所述电动伸缩杆(11)的底部固定连接有木板(12)，所述木板(12)内腔底部的中端固定安装有电机(10)，所述电机(10)的输出轴贯穿木板(12)并延伸至木板(12)的下部，所述电机(10)输出轴的底部固定连接有圆盘(7)，所述圆盘(7)的外表面套设有清洁皮套(14)，所述清洁皮套(14)与机箱(9)的内腔活动连接。
2.根据权利要求1所述的一种便于清洗的园林污水处理装置，其特征在于：所述电机(10)的左右两侧均固定连接有固定块(8)，且固定块(8)与木板(12)内腔的底部固定连接。
3.根据权利要求1所述的一种便于清洗的园林污水处理装置，其特征在于：所述盖板(6)的另一端固定连接有拉手(15)，且拉手(15)的外表面套设有防滑套。
4.根据权利要求1所述的一种便于清洗的园林污水处理装置，其特征在于：所述机箱(9)右侧的上部固定安装有控制器(13)，且控制器(13)的外表面从前到后依次固定安装有电动伸缩杆开关(131)和电机开关(132)。
说明书
一种便于清洗的园林污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种便于清洗的园林污水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，污水处理装置的种类有很多，人们在选择时都会根据不同的情况选择合适的污水处理装置，由于园林中的污水大都混有泥土，所以会选用沉淀装置来处理污水，污水在沉淀的过程中处理装置的内腔也会残留脏污，但现在的污水处理装置清洗起来很不方便，导致脏污长时间附着在装置内对装置进行腐蚀，减少装置的使用寿命，为此，我们提出一种便于清洗的园林污水处理装置。
实用新型内容
本实用新型的目的在于提供一种便于清洗的园林污水处理装置，具备便于清洗的优点，解决了现在的污水处理装置清洗起来很不方便，导致脏污长时间附着在装置内对装置进行腐蚀，减少装置的使用寿命的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于清洗的园林污水处理装置，包括污水处理箱和盖板，所述污水处理箱的左侧从上到下依次开设有进水口和排污口，所述污水处理箱内腔的底部开设有沉淀槽，所述沉淀槽与排污口固定连接，所述污水处理箱的右侧从上到下依次开设有注药口和出水口，所述出水口位于沉淀槽的上端，所述污水处理箱内腔左侧的上部且位于进水口的上端开设有凹槽，所述凹槽的内腔与盖板的一端活动连接，所述污水处理箱的顶部通过合页活动连接有机箱，所述机箱内腔顶部的中端固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有木板，所述木板内腔底部的中端固定安装有电机，所述电机的输出轴贯穿木板并延伸至木板的下部，所述电机输出轴的底部固定连接有圆盘，所述圆盘的外表面套设有清洁皮套，所述清洁皮套与机箱的内腔活动连接。
优选的，所述电机的左右两侧均固定连接有固定块，且固定块与木板内腔的底部固定连接。
优选的，所述盖板的另一端固定连接有拉手，且拉手的外表面套设有防滑套。
优选的，所述机箱右侧的上部固定安装有控制器，且控制器的外表面从前到后依次固定安装有电动伸缩杆开关和电机开关。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型在污水处理箱的顶部通过合页活动连接有机箱，通过机箱内腔顶部的中端固定连接有电动伸缩杆，且电动伸缩杆的底部固定连接有木板，利用电动伸缩杆使得木板可以在机箱的内腔和污水处理箱的内腔上下移动，通过木板内腔底部的中端固定安装有电机，利用木板使得电机也会上下移动，通过电机输出轴的底部固定连接有圆盘，利用电机带动圆盘上下移动，并使得圆盘随着电机转动而转动，再通过圆盘的外表面套设有清洁皮套，且清洁皮套与机箱的内腔活动连接，利用圆盘带动清洁皮套，使得清洁皮套在木板可以在机箱的内腔和污水处理箱的内腔转动并上下移动，起到对污水处理箱的内腔的清洁作用，解决了现在的污水处理装置清洗起来很不方便，导致脏污长时间附着在装置内对装置进行腐蚀，减少装置的使用寿命的问题。
2、本实用新型在电机的左右两侧均固定连接有固定块，且固定块与木板内腔的底部固定连接，利用固定块固定电机，保证电机在工作过程中的稳定性，通过机箱右侧的上部固定安装有控制器，且控制器的外表面从前到后依次固定安装有电动伸缩杆开关和电机开关，利用控制器上的电动伸缩杆开关对电动伸缩杆进行控制，保证清洁皮套可以上下移动，利用电机开关对电机进行控制，保证清洁皮套不需要使用时可以停止，再通过凹槽的内腔与盖板的一端活动连接，保证在清洗结束后，污水处理装置的污水不会涌到机箱的内部，保护清洗装置。
