申请日2018.04.18
公开(公告)日2018.12.07
IPC分类号C02F1/00; B01F11/00; B01F15/00
摘要
本实用新型公开了一种工作效率高的污水处理设备，所述第一箱体内腔底部的左侧固定连接有第一电机，所述第一电机的输出端固定连接有第一齿轮，所述第一齿轮的顶部啮合连接有第二齿轮，所述第二齿轮的中心部位设有蜗杆，所述蜗杆的右侧活动连接有轴承座，所述第一箱体内腔的右侧固定连接有轴承座，所述蜗杆的表面套设有滑套。本实用新型通过设置了第一电机、第二齿轮、第一齿轮、蜗杆、轴承座、滑套、第一固定杆、涡轮、连接杆、滑槽、滑块、出水口、第二电机、转轴、搅拌叶和控制器的配合使用，解决了搅拌不充分，只能在一片区域内进行搅拌，导致处理污水效果差的问题，方便了使用者的使用，提高了污水处理器的实用性。
权利要求书

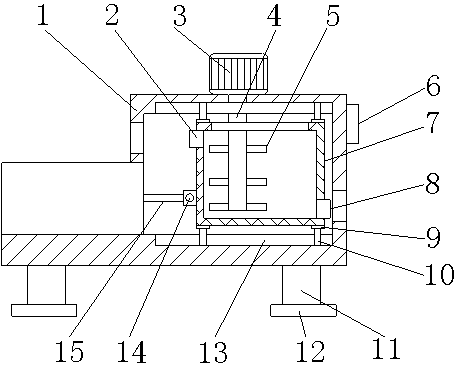

1.一种工作效率高的污水处理设备，包括第一箱体(1)，其特征在于：所述第一箱体(1)内腔底部的左侧固定连接有第一电机(16)，所述第一电机(16)的输出端固定连接有第一齿轮(17)，所述第一齿轮(17)的顶部啮合连接有第二齿轮(24)，所述第二齿轮(24)的中心部位设有蜗杆(22)，所述蜗杆(22)的右侧活动连接有轴承座(21)，所述第一箱体(1)内腔的右侧固定连接有轴承座(21)，所述蜗杆(22)的表面套设有滑套(23)，所述滑套(23)的顶部与底部均固定连接有第一固定杆(18)，所述第一固定杆(18)远离滑套(23)的一侧固定连接有第一箱体(1)，所述蜗杆(22)的底部啮合连接有涡轮(20)，所述涡轮(20)背面的中心处活动连接有第二固定杆(19)，所述第二固定杆(19)的底部与第一箱体(1)内腔的底部固定连接，所述涡轮(20)正表面的右侧活动连接有连接杆(15)，所述连接杆(15)的右侧活动连接有第一固定块(14)，所述第一固定块(14)的右侧固定连接有第二箱体(7)，所述第一箱体(1)内腔的顶部与底部均开设有滑槽(13)，所述滑槽(13)的内腔滑动连接有滑块(10)，所述滑块(10)远离滑槽(13)的一端固定连接有第二箱体(7)，所述第二箱体(7)左侧的顶部开设有进水口(2)，所述第二箱体(7)右侧的底部开设有出水口(8)，所述第一箱体(1)的顶部固定连接有第二电机(3)，所述第二电机(3)的输出端固定连接有转轴(4)，所述转轴(4)的底部依次贯穿第一箱体(1)和第二箱体(7)并延伸至第二箱体(7)的内腔，所述转轴(4)表面的两侧均固定连接有搅拌叶(5)，所述第一箱体(1)右侧的顶部固定连接有控制器(6)。
2.根据权利要求1所述的一种工作效率高的污水处理设备，其特征在于：所述第一箱体(1)左侧的顶部开设有第一通孔，所述第一箱体(1)右侧的底部开设有第二通孔。
3.根据权利要求1所述的一种工作效率高的污水处理设备，其特征在于：所述第二电机(3)的两侧均固定连接有支架。
4.根据权利要求1所述的一种工作效率高的污水处理设备，其特征在于：所述第二箱体(7)顶部与底部的两侧均固定连接有与滑块(10)配合使用的第二固定块(9)。
5.根据权利要求1所述的一种工作效率高的污水处理设备，其特征在于：所述第一箱体(1)底部的两侧均固定连接有支撑柱(11)，所述支撑柱(11)的底部固定连接有防滑垫(12)。
说明书
一种工作效率高的污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种工作效率高的污水处理设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养液和有毒污染物等，污水一般要经过处理后才能排放，现有的污水处理设备在搅拌过滤介质时，多为固定安装，不能覆盖整个搅拌箱，导致搅拌不充分，影响处理效果，工作效率低，为此，我们提出一种工作效率高的污水处理设备。
实用新型内容
本实用新型的目的在于提供一种工作效率高的污水处理设备，具备高效处理污水的优点，解决了搅拌不充分的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工作效率高的污水处理设备，包括第一箱体，所述第一箱体内腔底部的左侧固定连接有第一电机，所述第一电机的输出端固定连接有第一齿轮，所述第一齿轮的顶部啮合连接有第二齿轮，所述第二齿轮的中心部位设有蜗杆，所述蜗杆的右侧活动连接有轴承座，所述第一箱体内腔的右侧固定连接有轴承座，所述蜗杆的表面套设有滑套，所述滑套的顶部与底部均固定连接有第一固定杆，所述第一固定杆远离滑套的一侧固定连接有第一箱体，所述蜗杆的底部啮合连接有涡轮，所述涡轮背面的中心处活动连接有第二固定杆，所述第二固定杆的底部与第一箱体内腔的底部固定连接，所述涡轮正表面的右侧活动连接有连接杆，所述连接杆的右侧活动连接有第一固定块，所述第一固定块的右侧固定连接有第二箱体，所述第一箱体内腔的顶部与底部均开设有滑槽，所述滑槽的内腔滑动连接有滑块，所述滑块远离滑槽的一端固定连接有第二箱体，所述第二箱体左侧的顶部开设有进水口，所述第二箱体右侧的底部开设有出水口，所述第一箱体的顶部固定连接有第二电机，所述第二电机的输出端固定连接有转轴，所述转轴的底部依次贯穿第一箱体和第二箱体并延伸至第二箱体的内腔，所述转轴表面的两侧均固定连接有搅拌叶，所述第一箱体右侧的顶部固定连接有控制器。
优选的，所述第一箱体左侧的顶部开设有第一通孔，所述第一箱体右侧的底部开设有第二通孔。
优选的，所述第二电机的两侧均固定连接有支架。
优选的，所述第二箱体顶部与底部的两侧均固定连接有与滑块配合使用的第二固定块。
优选的，所述第一箱体底部的两侧均固定连接有支撑柱，所述支撑柱的底部固定连接有防滑垫。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置了第一电机、第二齿轮、第一齿轮、蜗杆、轴承座、滑套、第一固定杆、涡轮、连接杆、滑槽、滑块、出水口、第二电机、转轴、搅拌叶和控制器的配合使用，解决了搅拌不充分，只能在一片区域内进行搅拌，导致处理污水效果差的问题，方便了使用者的使用，提高了污水处理器的实用性。
2、本实用新型通过设置第一通孔和第二通孔，方便了污水进入搅拌箱和流出搅拌箱，通过设置了支架，防止第二电机工作时出现晃动，通过设置第二固定块，使第二箱体工作时更加的稳定，通过设置防滑垫，增加了支撑柱与地面的接触面积，避免了因缺乏防滑装置，导致工作时会出现滑动的现象。
